Litinové radiátory: výhody a nevýhody, připojení, eliminaci

Jak dobré jsou moderní litinové radiátory s alternativními řešeními? Kdy je oprávněné je používat při instalaci topného systému? Kolik jim slouží a kolik tepla dává? V našem článku se budeme snažit odpovědět na tyto a další otázky.

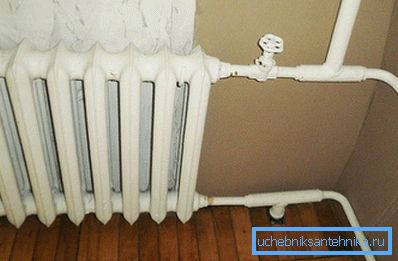

Železné baterie jsou pravděpodobně známy každému, kdo vyrostl v sovětském domě.

Silné a slabé stránky

Začneme si porovnat litinové topné těleso s jinými topnými zařízeními, které s nimi konkurují na moderním trhu. Jak se tedy týkají jejich základní technické vlastnosti?

Typ zařízení Provozní tlak, kgf / cm2 Provozní teplota, C Výstup tepla, watt / sekce
Litina 9 130 160
Trubky ocelové (regály) 25 150 120
Hliník 16 110 200
Bimetalické (hliník + ocel) 25 130 180

Poznámka: hodnoty jsou poměrně libovolné. Rozložení charakteristik mezi reálnými zařízeními je způsobeno velikostí úseku, tloušťkou stěn a plochou ploutví.

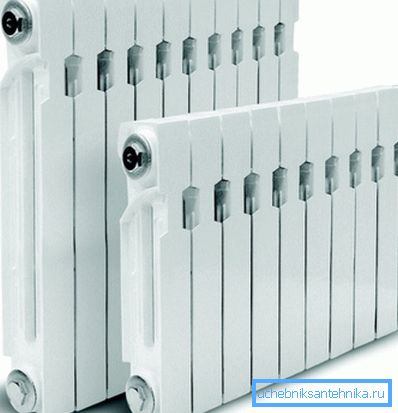

Velká oblast ploutví zvyšuje přenos tepla.

Jak lze snadno vidět, vlastnosti litinových baterií nejsou působivé: poměrně průměrný přenos tepla přiléhá k nízké mechanické pevnosti. Pokusíme se zvýraznit výhody a nevýhody litinových radiátorů.

Pros

  • Odolnost proti korozi (včetně elektrochemických). Litina snáší dlouhodobý kontakt s vlhkým vzduchem nebo vodou nasycenou kyslíkem. Kromě toho se netvoří dvojice galvanických pokovů s žádným z kovů používaných v topných okruzích. Pro porovnání: registry ocelí netolerují vypouštění vytápěcích systémů pro léto; Hliník je aktivně zničen ve společném okruhu s měděnými trubkami nebo tvarovkami.
  • Trvanlivost. Životnost litinových radiátorů vytápění deklarovaných výrobci je nejméně 25 let; ve skutečnosti jsou nejstarší litinové ohřívače již ve druhém století. Obecně je důvodem jejich nahrazení změna estetických požadavků nebo kalu stlačeného v částech, které je obtížné odstranit běžným praní.

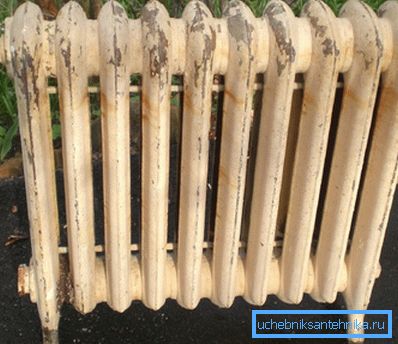

Nejstarší litinové radiátory jsou druhé století.
  • Nízká hydraulická odolnost. Kolektory a kanály úseků jsou dostatečně široké, aby nedošlo k zpoždění vody, která protéká skrze ně s minimálním tlakem. Kvůli této vlastnosti mohou být topné systémy s litinovými radiátory schopny pracovat nejen s nuceným, ale i přirozeným prouděním - díky konvekci vody ohřívané kotlem.
  • Velká hmota a pevný vnitřní objem části poskytují značnou tepelnou setrvačnost systému.. Po zahřátí se obrys pomalu ochladí. Tato vlastnost je velmi užitečná při použití kotle na tuhá paliva: pokles teploty v místnosti mezi zapálením bude minimální.
  • Konečně je cena domácího železa výrazně nižší., než ocel nebo bimetal a přibližně stejné úrovně jako hliník.

Ujasnění: výroba litinových radiátorů je založena jak v samotném Rusku, tak v sousedních zemích. Logistika a cla mohou posunout rovnováhu reálných cen v jednom směru.

Nevýhody

  • Litina je relativně křehká. On se bojí nejen vysokého vnitřního tlaku, ale také mechanických efektů. To však znamená většinou přísné požadavky na nakládací zařízení.
Důsledky vodního kladívka.
  • Značná hmotnost a vnitřní objem řezů mají opačnou stranu: baterie vyžadují kvalitu spojovacích prvků a mohou být namontována výhradně na hlavní stěnu.
  • Vzhled moderních litinových baterií je daleko od nemotorných výrobků sovětského stylu, ale stále výrazně nižší než hliníkové nebo bimetalové ohřívače.

Zvažte klady a zápory

Litinové baterie jsou ideální pro samostatný okruh s kotlem na tuhá paliva. Vytápění letního domu s litinovými radiátory je skvělý nápad, ale chci varovat před jejich použitím v ústředních topných systémech, a to i přes dlouhou zkušenost s použitím litiny v této funkci.

Připojení

Příslušenství

Jak připojit litinovou baterii vlastním rukama? Tradičně se na vložky používají konektory pro použití ohřívačů; Připojení je zajištěno zástrčkou chladiče a pojistnou maticí. Těsnost spojení zajišťuje navinutí sanitárního lnu (nejlépe s lakem nebo silikonovým těsněním).

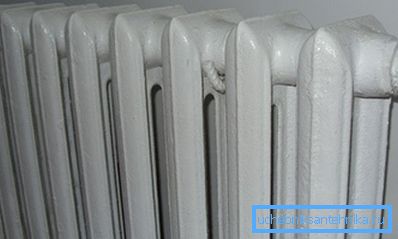

Připojení na trati.

Návod k instalaci chladiče je následující:

  1. Pojistná matice a zátka se postupně přišroubují na dlouhé závity objímky;
  2. Radiátor je zavěšený tak, aby vložky byly koaxiální s kolektory a vložily je o 2 až 3 centimetry.
  3. Zátky jsou převíjeny a poháněny vložkou, našroubované do závitů vnější části.
  4. Pak jsou utaženy pojistnými maticemi - samozřejmě také s vinutím.

V poslední době se však pro instalaci amerických žen staly častěji používané - odnímatelné kování s ořechy.

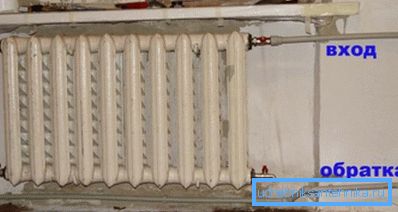

Spojení na americkém.

V takovém případě vypadá instalace jinak:

  1. Jeřáb s americkým držákem na koaxiálně sběratelské baterii.
  2. Mate American je zasunut do konektoru chladiče průchodem.
  3. Spojovací matice je zaklapnutá a utažena klíčem se střední silou.

Užitečné věci

Při instalaci je užitečné si zapamatovat několik věcí.

Účinnost litinových radiátorů (nazýváme to poměr jejich skutečného tepelného výkonu k typovému štítku) bude maximální s následujícími schématy připojení:

  • S počtem oddílů do 10 stran;
  • S počtem úseků přes 10 - úhlopříčka.

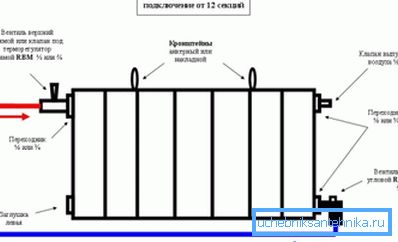

Diagonální připojení.

Propojení baterií je možné vyloučit tím, že je připojujete zdola nahoru. Nepřetržitý pohyb chladicí kapaliny skrze spodní kolektor neumožní usazování sedimentu. V ostatních případech je vhodné opatřit spodní zaslepovací zátku splachovacím kohoutem.

Upozornění: platí pro případy, kdy v systému DH pracují litinové ohřívače. V autonomním okruhu se všechny závěsy rychle shromažďují v nádrži na bláto a v budoucnu nevytvářejí žádné problémy.

Mimochodem, o deklarované síle: výrobci dávají své hodnoty pro teplotní delta mezi chladivem a vzduchem ve vyhřívané místnosti při 70 stupních (např. 90 / 20С). Snižování delty dvakrát znamená, jak lze snadno odhadnout, dvojnásobný pokles přenosu tepla.

Průsečí netěsnosti

Hlavním problémem z litinových baterií je průnikové průniky. Paronitické těsnění mezi úseky po mnoha cyklech vytápění a chlazení (a doprovodné roztažení a kontrakce průřezů) ztrácejí svou pružnost a při příštím poklesu teploty na jeden z kolektorů působí vlhkost.

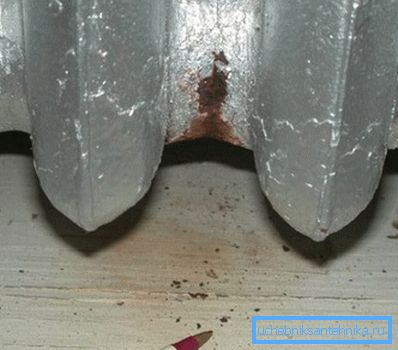

Průnikové průsaky: podívejte se na jaro všech baterií v zemi.

Problém je vyřešen třemi způsoby:

  • Resetování topného systému v létě. Životnost litinových radiátorů z kontaktu s vlhkým vzduchem se téměř nezmenšuje.
  • Utažení problémové bradavky. Za tímto účelem se po odstranění okruhu otevře zaslepená zátka chladiče a skrze něj se do kolektoru vloží radiátorový klíč - ocelová tyč zploštěná na jednom konci. Vsuvka se otáčí proti směru hodinových ručiček (na straně zaslepovací zástrčky je vždy závit).
  • Při velkém množství netěsností je chladič kompletně přemístěn výměnou všech těsnění. Při absenci komerčně dostupných produktů paronitovyh lze těsnicí kroužky odstranit z nežádoucí automobilové kamery.

Po odtlakování je litinová baterie nutně kontrolována pod tlakem nebo zkoušena tlakem ručním čerpadlem.

Jaký je tlak tlakových litinových radiátorů v domácím prostředí? Obvykle je to trochu víc pracovního obvodu. Pro autonomní systém stačí 3 kgf / cm2, pro DH je žádoucí provést zkoušky při 6 kgf / cm2.

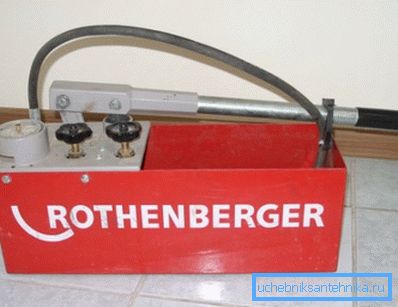

Na fotografii - ruční čerpadlo pro testování tlaku.

Závěr

Jak vidíte, navzdory jejich stáří, vytápěcí litinové radiátory zůstávají v moderních vytápěcích systémech náročné. Video v tomto článku pomůže čtenáři dozvědět se více o jejich vlastnostech. Úspěchy!
