Litinové kotle na tuhá paliva - klasické žánry

Pokud se návrh topného systému soustředí na maximální autonomii, pak nemůže kotel dělat. Litinové kotle na tuhá paliva lze považovat za základ spolehlivého a trvanlivého topného systému. Vzhledem k tomu, že pro výrobu kotle se nepoužívá více než běžná ocel a litina, získává řadu užitečných vlastností, budou popsány níže.

Typy kotlů na tuhá paliva

Na první pohled je princip fungování jakéhokoliv kotle stejný - palivo je spalováno (pevná, kapalná nebo plynná) a výsledné teplo je přiváděno do ohřáté chladicí kapaliny. Ve skutečnosti může docházet k několika způsobům spalování a konstrukce kotlů se od sebe navzájem výrazně liší.

Pokud jde o zařízení na tuhá paliva, lze tyto typy kotlů rozlišit jako:

• jednoduchý litinový kotel na tuhá paliva - slovo jednoduché znamená, že palivo spaluje v ohništi. Může pracovat na dřevo, uhlí, pelety, zpracování odpadového dřeva atd.

• typ generátoru plynu (je to dlouhý hořící kotel nebo pyrolýza) - v tomto případě je důraz kladen na nejkompletnější spalování paliva. Za tímto účelem se spalovna skládá ze dvou zón, palivo je v jednom a pyrolýzní plyn je spalován v druhém. Více o principu fungování takových zařízení - později v článku;

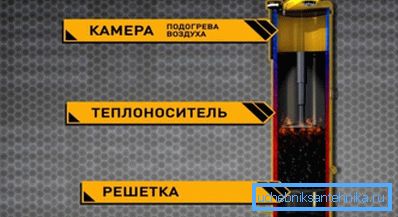

• kotle Stropuva - je to zajímavé především jeho designem. Pec v podobě válce je umístěna v jiném válci a prostor mezi stěnami je naplněn chladicí kapalinou. Díky velkému objemu pece může takový kotel pracovat až několik dní.

Dávejte pozor! Práce takového kotle je velmi snadná a jeho popularita je usnadněna jednoduchostí designu. Ve srovnání například s peletovým kotlem bude cena takové "matryoshky" mnohem nižší.

• plně automatických zařízení - Všechny uvedené kotle by měly být pravidelně čištěny, protože palivo nehoří 100%. Proto i v nejmodernějších kotlích výrobci zajišťují jámy na popel - pro čištění. U automatických kotlů je automatizováno nejen proces čištění, ale také proces dodávání paliva do pece.

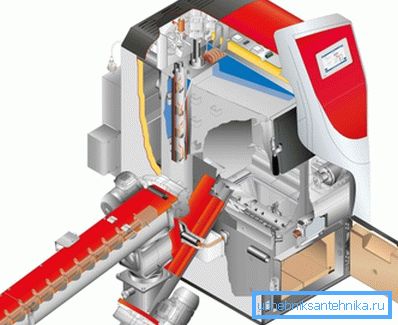

Dávejte pozor! Přívod paliva je obvykle organizován dopravním pásem, takže takový topný systém bude záviset na elektrické energii. To je třeba brát v úvahu při navrhování vytápění mimo město, kde přerušování elektřiny není tak vzácností.

Srovnání ocelových a litinových kotlů

Při výběru kotle je třeba si uvědomit, že litinová zařízení se liší v mnoha parametrech od ocelových.

Při porovnávání železných a ocelových kotlů lze poznamenat, že:

• litina ve srovnání s ocelí je mnohem křehčí materiál, respektive šoky během přepravy jsou kontraindikovány;
• pokud se ocel ohřívá poměrně rychle, je litinová struktura mnohem pomalejší. Ale k chlazení takový kotel nebude tak rychlý jako ocel;
• Litina prakticky nepodléhá korozi. Řekněme, že tento proces probíhá s kovem několikrát pomaleji než u oceli. Maximální, co se stane, je to, že se na vnější straně kovu projeví rzi, ale prakticky nebude do něj hlouběji;
• Ocelový kotel je monolitické zařízení, tedy při jeho instalaci a přepravě mohou vznikat určité obtíže. Lité litinové kotle - konstrukce bloků, to znamená, že je lze jednoduše demontovat do samostatných bloků a přesunout na jiné místo;
• Litina nesnáší náhlé změny teploty. Pokud se například studená voda dostane na horký kov, bude pravděpodobně jen prasknout.

Dávejte pozor! Aby nedošlo k riziku, nedoporučuje se do pece naplnit příliš chladné palivo.

Jak se dělá litinová hrnce

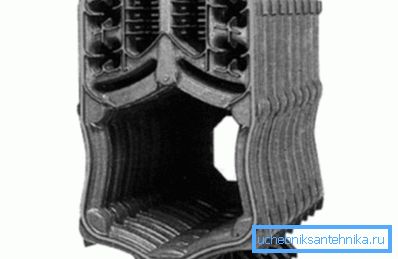

Při výrobě ocelových kotlů se používá svařování, díky němuž je na výstupu dosaženo monolitické struktury. V případě litiny se svařování nepoužívá a nezbytné prvky se vyrábějí odléváním. Jednotlivé úseky jsou pak propojeny do jednoho, změnou počtu sekcí lze nastavit výkon kotle.

V obecném případě může být svařena litina, postačí se namontovat elektrody železa a niklu (UTP 86FN) a hluboce řezat švy. Tento proces je však poněkud problematický, takže není vhodný pro hromadnou výrobu.

Dávejte pozor! Dokonce i když se svařování provádí podle všech pravidel, švy mohou být křehké, proto pokud má nějaký úsek trhlinku, pak pomůže pouze jeho úplná výměna, je lepší nechat na opravu přemýšlet.

Zařízení a princip činnosti

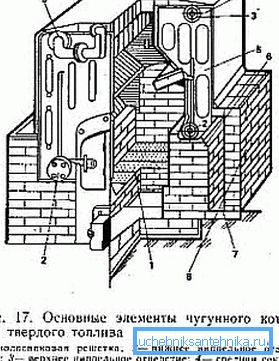

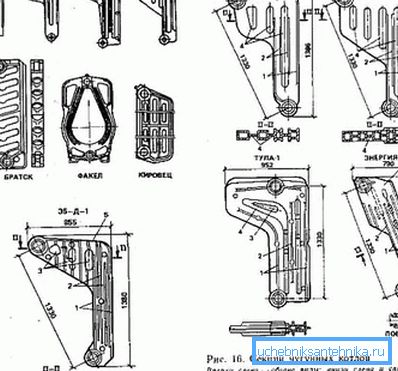

Tepelné litinové kotle na tuhá paliva se mohou lišit nejen ve výkonu a velikosti, ale také ve tvaru. Mohou existovat zařízení sestávající z částí ve tvaru písmene "L", takové konstrukce jsou umístěny v hotové podobě nad zdivem žáruvzdorných cihel, jsou z nich vyrobeny pece a potrubí a nosič tepla cirkuluje kanály uvnitř samotných úseků.

Sekce, vytvořené ve tvaru písmene "O", se nacházejí kolem pece, což je typické pro plynové kotle.

Co se týče montáže úseků, pak je pro každý kotel odlišný, je možné si uvědomit pouze obecné body:

• pro montáž ve fázi výroby průřezů výrobce dodává díry;
• Ke kotelům musí být připojeny kuželové spojky a šrouby spojky (procházejí břity při montáži).
• při instalaci je třeba věnovat zvláštní pozornost těsnosti spoje, k dosažení tohoto cíle se používá azbestová šňůra a grafitová pasta. Pokyny k instalaci umožňují ukotvení jednotlivých částí, aby se pokrýval spáry speciální vrstvou. Vzdálenost mezi jednotlivými úseky větší než 2 mm není povolena.

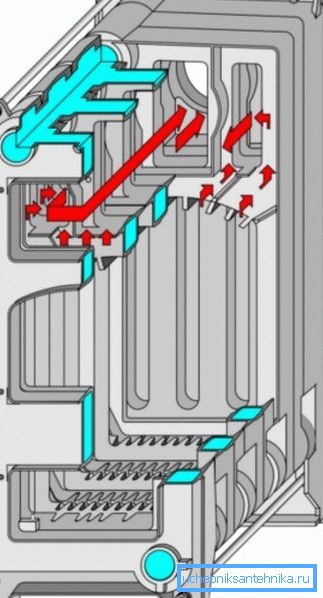

Pokud jde o princip činnosti, je vstup chlazené chladicí kapaliny obvykle uspořádán ze zadního spodku konstrukce. Voda se důsledně prochází příslušnými kanály v připojených úsecích a přichází až k přední straně kotle, která je již horká, v horní části je umístěno ibid (v horní části) a je uspořádán proud chladicí kapaliny do topného okruhu. Zvenku je konstrukce pokryta dekorativním kovovým pláštěm.

Není žádoucí používat litinové kotle, pokud teplota chladicí kapaliny přesáhne 105 ° C a tlak v systému - 0,7 kgf / cm². Jak již bylo řečeno, litinový materiál je křehký a nahrazení řezů není levným potěšením.

Jednoduché domácí kotle

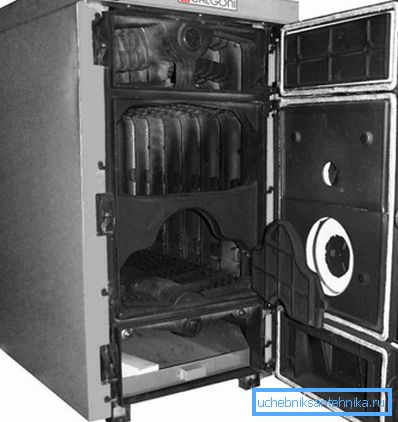

Litinové topné kotle na tuhá paliva lze jednoduše zakoupit v obchodě a připravit se na instalaci. V tomto případě se proces instalace kotle omezuje na to, že je instalován jednoduše na rovný povrch a potrubí topného systému je připojeno k vývodům.

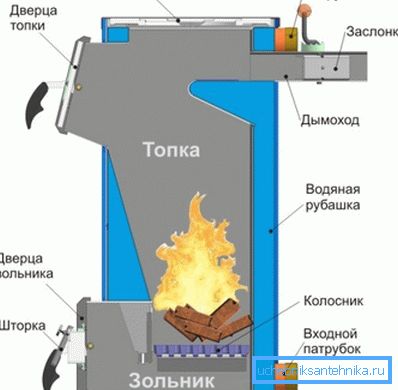

Nejjednoduššími zařízeními jsou konvenční spalovací zařízení, ve kterých se spaluje palivo a výměník tepla, přičemž voda je ohřátá na teplotu asi 90 až 95 ° C. Mnohem zajímavější je pyrolýza (plynový generátor).

Hlavní nevýhodou jednoduchého spalování tuhých paliv je to, že pyrolýzový plyn je jednoduše vtažen do komína a ve skutečnosti, když ho spálí, se uvolní spousta energie. Pyrolytické kotle tohoto nedostatku jsou zbaveny palivového dřeva spíše než intenzivního hoření a uvolněný plyn je spálen před vstupem do komína.

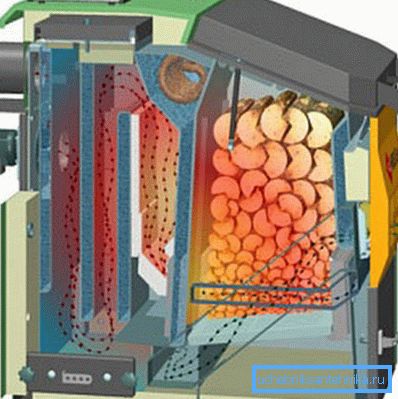

Takovýto pevný litinový kotel má požární komoru rozdělenou do dvou komor - první je naplněna palivem a druhá je zásobována pyrolýzním plynem a v ní hoří. Zvláštní pozornost v takových zařízeních je věnována regulaci průtoku vzduchu, musí být měřena tak, aby celý objem paliva byl vystaven vysokým teplotám, ale nehořel.

Co hledat při výběru

Při výběru konkrétního modelu kotle jsou často hlavními kritérii náklady, ale to není zcela správný přístup, protože je třeba zvážit i spolehlivost, použitelnost a řadu dalších parametrů.

Z technického hlediska je třeba věnovat pozornost těmto vlastnostem:

• pokud je ve spalovací komoře vložka - podšívka chrání stěny před účinky vysoké teploty. Pokud tomu tak není, zvyšuje se spotřeba paliva;
• vrstva izolace - je žádoucí, aby byl kotel s tovární izolací, pomůže minimalizovat tepelné ztráty;
• Dále se musíte rozhodnout, co by měl být topný systém. Je-li nutné dosáhnout maximální autonomie, nedoporučuje se používat odvaděč kouře, přeplňování, ale v případě, že nedochází k problémům s přívodem elektřiny, jsou dobíjecí přídavné kotle. Kvůli tomu bude i v nepříznivém počasí dobré.

Při vázání kotle existují určité jemnosti, zvláště pokud je instalace prováděna ručně. Je nutné zajistit, aby chlazená chladící kapalina, která vstupuje do kotle, nebyla příliš chladná - jinak může dojít k prasknutí výměníku tepla v nejnepříznivějším okamžiku.

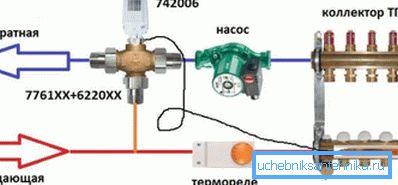

Aby se tomu zabránilo, do topného okruhu je přidán jednoduchý třícestný ventil (s termoelementem). Díky němu, předtím, než chladící kapalina vstoupí do kotle, bude z přívodního potrubí spousta horké vody.

Při výběru je třeba vzít v úvahu ještě jednu věc - ve srovnání s domácími výrobci, importované protějšky někdy mají stěnu výměníku tepla, která je mnohem tenčí. To je způsobeno pokročilejší technologií odlévání, takže u každého kotle je rozdílný teplotní rozdíl.

Shrnutí

I přes řadu nevýhod, jako je vysoká setrvačnost, poněkud vyšší náklady a váha, zůstávají litinové kotle oblíbené. V neposlední řadě je to kvůli vysoké odolnosti a korozní odolnosti kovu.

Navrhovaný materiál vám umožní seznámit se s hlavními rysy vykurovacích kotlů na tuhá paliva z litiny a rozhodnout, zda je takové zařízení vhodné pro váš vytápěcí systém.

Video ukazuje silné a slabé stránky kotlů na tuhá paliva z litiny a oceli.
