Kulové kohouty pro vytápění: konstrukční prvky, montáž a

Každý systém vytápění se skládá z několika různých uzlů, které jsou navrženy tak, aby prováděly určité úkoly. Ovšem ventily pro vytápění jsou nejdůležitějšími součástmi systému, protože s jejich pomocí se řídí tok chladicí kapaliny.

Na trhu je zastoupen široký sortiment různých ventilů, který se vyznačuje průchodností, průměrem vrtání, jmenovitým a maximálním přípustným tlakem, výrobním materiálem atd. Co si vybrat mezi různými řešeními na trhu?

Strukturální rozdíly mezi kuličkovými uzamykacími mechanismy

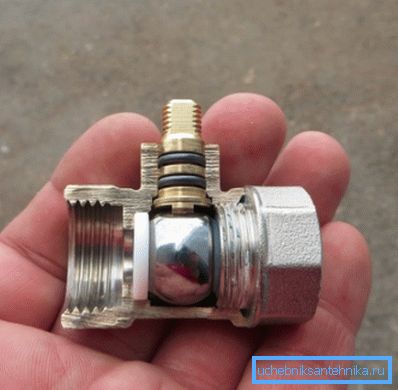

Kulové (jehlovité) ventily dostanou své jméno podle tvaru ventilu, což je kulička s průchozím otvorem.

Návod k obsluze zařízení je jednoduchý:

• Díky otáčení kolem své osy se průchozí otvor na kuličce shoduje s otvory na těle, kterými prochází chladiva.
• Další otáčení ventilu vede k tomu, že otvory, kterými prochází chladicí kapalina, nekryjí a proudění se zastaví.

Kulový ventil pro vytápění má tedy dvě hlavní pracovní polohy, jmenovitě "uzavřené" a "otevřené". Mezilehlá pozice, u kterých je hlava uvolněna, nejsou zpravidla poskytována.

Podle konfigurace průchozích otvorů se rozlišují následující typy:

• jednoduché úpravy s přímým otvorem;
• třícestná modifikace s otvorem ve tvaru písmene L;
• třícestné modifikace s otvorem ve tvaru písmene T.

Důležité: K odpojení baterie od topného systému, jako uzavíracího ventilu, se nejčastěji používají modifikace s přímým otvorem.

Podle typu připojovacích ventilů jsou následující typy:

• Přírubové ventily - používá se jak v domácnosti, tak v průmyslových systémech. Přírubové ventily jsou spolehlivé a trvanlivé, a proto jsou navrženy pro dlouhodobou činnost v systémech s vysokým tlakem.

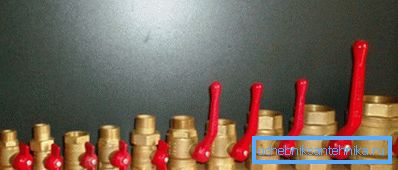

• Spojovací armatury používané v domácích vytápěních. Tato zařízení jsou volána kvůli konstrukčním prvkům držáku.

Spojovací jeřáby jsou vybrány pro konkrétní systém vytápění založený na parametrech průtoku a maximálním pracovním tlaku v síti.

V závislosti na kapacitě jsou kulové kohouty rozděleny do následujících úprav:

• standardní zařízení jsou charakterizována šířkou pásma až 80%;
• zařízení s plným otvorem se zcela otevřou a prakticky nezasahují do proudění chladicí kapaliny.

Důležité: V domácích topných systémech, aby byl zajištěn maximální přenos tepla z radiátorů, doporučujeme instalovat uzavírací ventily s plným otvorem. Taková zařízení v otevřené podobě nebudou bránit postupu chladiva.

Výběr podle druhu výrobních materiálů

Jehlový ventil pro vytápění je vybrán nejen na základě charakteristik a parametrů určitého systému, ale také podle druhu výrobních materiálů.

Na trhu jsou dnes tyto odrůdy:

• Modifikace s pouzdrem vyrobeným z oceli - jsou charakterizovány vysokou pevností, odolávají velkému mechanickému zatížení, ale vyznačují se nízkou odolností proti korozi.

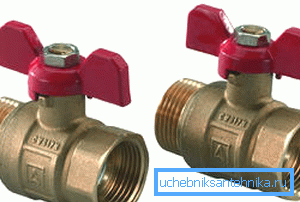

• Modifikace mosazi nebo bronzu - různá plasticita a v důsledku toho odolnost proti mechanickému zatížení. Kromě toho jsou výrobky z mosazi a bóru odolné proti korozi a proto se doporučují pro použití v systémech s nadměrnou tuhostí a agresivitou chladicí kapaliny.

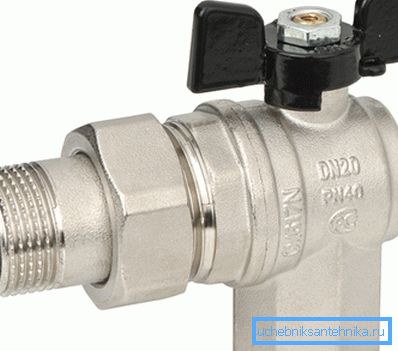

• Modifikace z nerezové oceli v prodeji jsou extrémně vzácné a drahé. Provozní životnost těchto konstrukcí je nejdéle ze všech výše uvedených produktů.

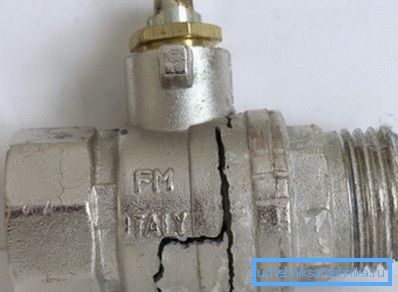

• Modifikace siluminů jsou prováděny jako falešné pro mosazné nebo bronzové ventily. Cena takových výrobků je nízká, ale rychle selhávají.

Silumin je křehký materiál, který se doslova rozpadá nadměrným mechanickým namáháním a rozpadá se kvůli změnám teploty.

Není snadné odlišit siluminové výrobky od bronzu, ale je to možné. Stačí stačit hluboké poškrábání pomocí nože nebo pilníku na těle jeřábu.

Pokud je škrábanec žlutý, je to mosaz nebo bronz.

Pokud je pás škrábání bílý, pak je nejspíše produkt z siluminu a neměl by být zakoupen.

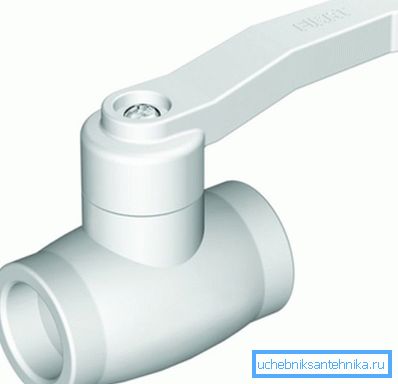

• Modifikace vyrobené z polymerních materiálů jsou samostatnou kategorií ventilů. Takové kohouty jsou instalovány pro vytápění, montované z polypropylenových trubek svařováním.

Charakteristickým rozdílem mezi výrobky vyrobenými z polymerních materiálů je velikost větší než rozměry kovových protějšků.

Pokud jde o trvanlivost, polymerní kohouty nejsou prakticky nijak horší než kovové modifikace, protože nekoro- zují. Typickými příklady polymerních ventilů jsou ventily s polypropylenovým pouzdrem.

Jak je jeřáb Mayevsky a co se používá

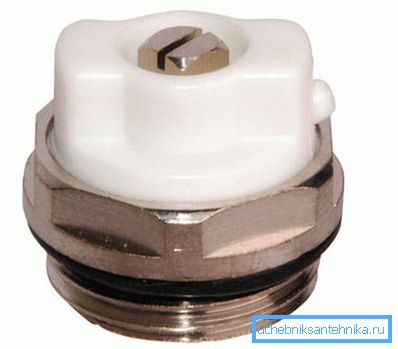

Mayevsky jeřáb je vzduchový odvzdušňovací ventil. Účelem zařízení je uvolnění vzduchu a / nebo chladiva při přetlaku v systému.

Tradiční Mayevsky jeřáb je instalován na horní straně radiátoru, kde je zasunut jako zástrčka. Strukturálně je výrobkem malá podložka se závitem na okraji. Kovové jádro příslušenství se roztaví do plastového pouzdra.

Ventil se otáčí kolem své osy pomocí speciálního nástrčného klíče nebo pomocí štěrbinového šroubováku. Odvzdušnění přebytečného vzduchu skrz boční otvor.

Instrukce pro vzduchové krvácení není nic komplikovaného:

• Vložíme šroubovák do drážky nebo položíme klíč na stopku.
• Dělejte si vlastní ruce o jednu otáčku proti směru hodinových ručiček a slyšíme to, že se ozvalo - opouští vzduch.
• Odvzdušnění by mělo být vedeno svědectvím manometru na topném zařízení. Když tlak dosáhne doporučené úrovně (pro autonomní systémy ne více než 1,5-2 bar), je ventil uzavřen ve směru hodinových ručiček.

Důležité: Spolu s přebytečným vzduchem může chladicí kapalina vystupovat ze vzduchového ventilu, takže byste měli odšroubovat ventil držením malého kontejneru pod ním.

Pokud se při montáži topného systému ukázalo, že není k dispozici Mayevský jeřáb, můžete ho instalovat pomocí konvenčního kulového kohoutu.

Toto řešení má však několik nevýhod:

• Za prvé, obvyklý kohout bude vypadat těžkopádně a není esteticky příjemný.
• Za druhé, obvyklé ventily neposkytují přiměřený komfort při odvzdušňování vzduchu, protože výstup tohoto příslušenství je velký.

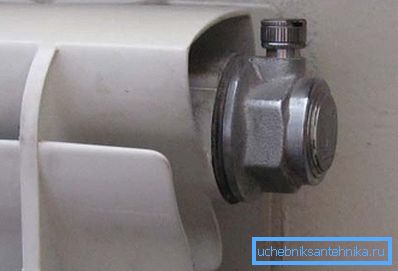

Důležité: Mayevský jeřáb je mechanický odvzdušňovací ventil, který vyžaduje přímou účast lidí při sledování parametrů tlaku. Spolu s mechanickými zařízeními jsou na trhu také automatické odvzdušňovací ventily, které pracují sami, když tlak v systému překračuje přípustnou normu.

Závěr

V článku uvádíme hlavní typy kulových kohoutů, jejich konstrukční a provozní vlastnosti. Nyní můžete provést správné rozhodnutí o tom, jaký typ uzavíracího ventilu budete potřebovat k realizaci těchto nebo jiných topných systémů (viz také článek Oprava topného systému - péče o zdraví topného systému).

Další užitečné informace lze nalézt při prohlížení videa v tomto článku.
