Kotlový kotel: jak vytvořit jednoduchou a úspornou jednotku

Ve většině případů mají kotle na tuhá paliva jednu významnou nevýhodu - potřebují neustále nakládat části uhlí, palivové dříví, brikety apod. Tento problém je však možné vyhnout.

Můžete z pyrolýzy vyrobit z potrubí pyrolýzu. Jedná se o zařízení s dlouhodobým spalováním a může pracovat na všech druzích pevných paliv, a to i na hořlavém odpadu.

Vlastnosti generátoru tepla pro tuhé paliva

Nejprve o tom, jak funguje zařízení.

Princip činnosti

1. Zařízení s dlouhodobým spalováním pracují s tavením tuhých paliv po dobu 10/16 hodin. V tomto případě se jednotky přenosu tepla výrazně zvýšily.
2. Palivo hoří zcela. Z tohoto důvodu provozní náklady jednotky klesají a objem odpadu klesá.
3. Takovéto kotle mají prostorný ohřívač s omezenou spalovací plochou a řízeným nasáváním vnějšího vzduchu..
4. Hromadné části paliva se do nich vkládají jednou za 10/16 hodin.. Tím, že se omezí tok kyslíku do kotle, je možné dosáhnout pomalého tání paliva při vysokých teplotách.
5. Pokud máte v úmyslu vyrobit z trubky kotel na vaření s vlastními rukama, můžete nainstalovat výměník tepla na komín, který ohřívá vodu do lázně.

Dávejte pozor! Na závěr je možné naplnit kotle dlouhého spalování jednou nebo dvakrát denně. Topný systém bude pracovat nepřetržitě.

Návrh zařízení

1. Kotle na oheň trubky jsou nejlépe vyrobeny z trubek o průřezu 300 mm. Jejich tloušťka stěny musí být nejméně 3 mm. Tenký kov způsobený vysokými teplotami se rychle vypaří.
2. Délka potrubí by měla být 80/100 cm. Tento parametr závisí na objemu části paliva.

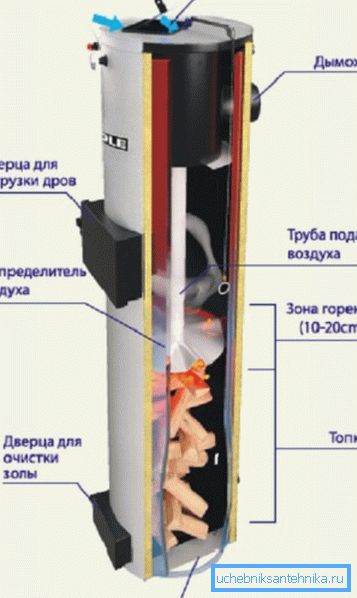

Podle konstrukce je přístroj rozdělen na 3 části.

1. Místo pro záložku paliva. Výška se může při spalování paliva lišit.
2. Pozemky pro spalování a výrobu tepla. Tam palírny.
3. Plocha pro úplné spalování. V něm spaluje popel a spaliny jsou vypouštěny.

Zařízení, které omezuje spalovací oblast, znamená dobu provozu jednotky bez doplňování paliva, se nazývá rozdělovač vzduchu.

1. Jedná se o kovový kruh o tloušťce 4/6 mm a díru uprostřed. Prostřednictvím teleskopické trubice vstoupí na místo spalování kyslík.
2. Distributor by měl mít průměr o něco menší než průřez zařízení. Takže se bude pohybovat bez překážek.
3. Výška spalovací plochy je řízena samotným oběžným kolem, stejně jako šířkou jeho lopatek. Rozváděč vzduchu má výšku maximálně 5 cm, jinak dřevo spálí velmi rychle.

Sací potrubí může být vyrobeno monoliticky nebo teleskopicky.

1. Jeho průřez by měl být asi 6 cm, v otvoru v rozdělovači - ne více než 2 cm, jinak by byla palivová komora přebytek s kyslíkem.
2. Kyslík může proudit do potrubí přímo z okolního prostoru nebo z komory pro ohřev vzduchu v horní části jednotky. Spálení bude stabilnější a účinnější.
3. Proud kyslíku do komory může být regulován klapkou umístěnou v horní části zařízení.

Samonosný kotl na tuhá paliva musí mít komín z komína pro odvádění spalovacích produktů. Může být svařena na boku kotle v horní části stěny.

Dávejte pozor! Výstup komína musí být nejprve horizontální. Délka tohoto segmentu může být 40/50 cm. Takové zařízení zabrání vzniku nadměrné tažné síly.

Spodní část kotle by měla být vybavena popelníkem s dveřmi pro naklápění popílku, strusky a popelu.

Ohřívání chladicí kapaliny pro systém ohřevu vody budovy dvěma způsoby.

1. Namontovaná dálková nádrž, přes kterou prochází komín. Ohřáté produkty spalování odvádějí teplo do vody topného systému.
2. Trubka výměníku vody prochází spalovací komorou jednotky. V nádrži je voda ohřívána cívkou, která je připojena k potrubí.

První metoda je mnohem snazší implementovat. Je ideální, pokud je kotel zhotoven z trubky do lázně. Druhá metoda je však účinnější a spíše komplikovaná při provádění. Je optimální pro obytné budovy.

Nezávislá výroba kotle

Dále, jak namontovat kotel z potrubí vlastním rukama.

Co musíte vařit

Budete potřebovat následující.

1. Ocelová trubka pro pouzdro jednotky o průměru 30 cm, která má tloušťku stěny nejméně 3 mm.
2. Plechová žehlička, tloušťka 4 mm.

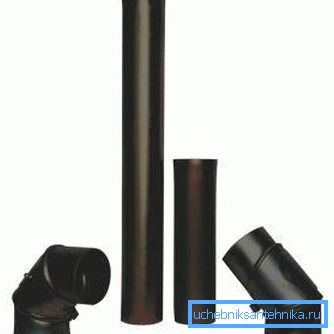

3. Kovové trubky: průřez 6 cm - pro potrubí o průměru 10 cm - pro komín.
4. Svařovací zařízení.
5. Úhlová bruska (tj. Bulharská).

Dávejte pozor! Kotel by měl být namontován na přísně vodorovném a rovinném podkladu. Často pro to musíte nalít betonový potěr.

Pracovní proces

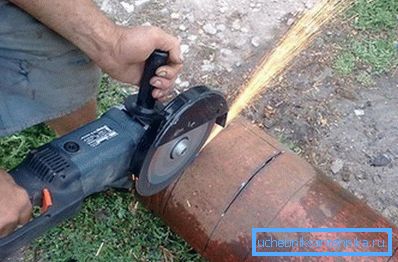

1. Za prvé, trubka pro tělo je řezána na požadovanou délku 80/100 cm. Pokud je výška kotle větší, bude těžké položit palivo.
2. Dále jsou okraje obrobku zarovnány.
3. Poté je dno na trubku svařeno z litiny, pokud je to žádoucí - nohy z kanálové tyče.

1. Poté se vytvoří rozdělovač vzduchu. Kruh je vyříznut z ocelových plechů, jejichž průřez je o 2 cm menší než vnitřní průměr tělesa. Do středu kruhu je vyvrtána díra o průměru nejvýše 2 cm.

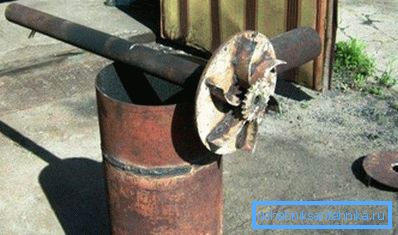

2. Oběžné kolo s lopatkami z ocelových plechů je přivařeno k dnu rozdělovače vzduchu. Neměly by být větší než 5 cm široké.
3. Potrubní potrubí by mělo být přivařeno k horní části regulátoru, takže otvor rozdělovače je uprostřed jeho části.

1. Pokyn upozorňuje, že výška potrubí musí být nejméně 100% výšky tělesa jednotky. Horní část potrubí musí být vybavena tlumičem, který reguluje průtok vzduchu.
2. V dolní části zařízení musíte vytvořit dveře pro popelník. Pro tuto brusku řezte obdélník z ocelových plechů. Pak se obloukl. Dále je k němu svařena rukojeť a závěsy.

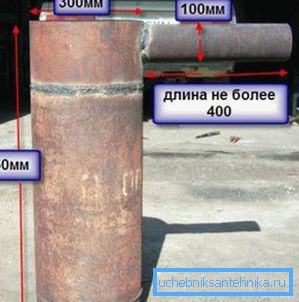

3. V horní části jednotky je svařovaný komín. Za prvé, trubka by měla jít vodorovně, pak prochází přes výměník tepla topného systému, který má podobu nádrže.
4. Nyní zbývá vytvořit víko kotle. Měl by mít otvor pod potrubím rozdělovače vzduchu. Víko musí být vyrobeno tak, aby těsně zapadalo do ohniště jednotky. V opačném případě přístroj bude kouřit. (Viz též článek Trubka komínové z nerezavějící oceli: funkce.)

Závěr

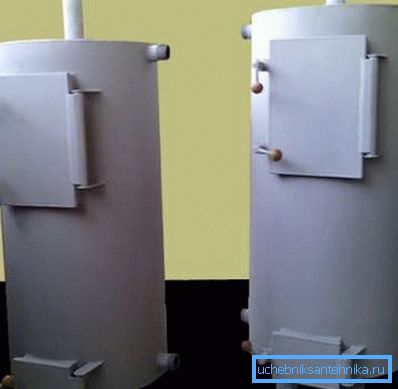

Pokud je popisovaný kotel správně proveden a bude fungovat, bude to hospodárné a bezpečné. Takové zařízení může pracovat na jakémkoliv tuhém palivu, dokonce i hořlavém domácím odpadu.

Video v tomto článku bude mnohem zajímavější.
