Kotle pro vytápění domácností: přehled nejlepších možností

Většina systémů vytápění pro domácnost v Ruské federaci, v přítomnosti plynovodu v určitém regionu, pracuje na plynových kotlích různých typů. Mnozí uživatelé navíc ani nevědí, že v některých situacích lze upřednostnit různé principy fungování agregátů.

Ve většině případů jsou pro dům používány tradiční konvekční systémy, bez ohledu na okruh, to znamená, že mohou být radiátory nebo teplý pop, a tyto metody vytvářejí prostorové vytápění při různých teplotách. Proto se podívejme, jaký je rozdíl mezi konvekčními a kondenzačními kotli, dozvíte se o jejich výhodách a nevýhodách, jak se připojit a také sledovat videoklip.

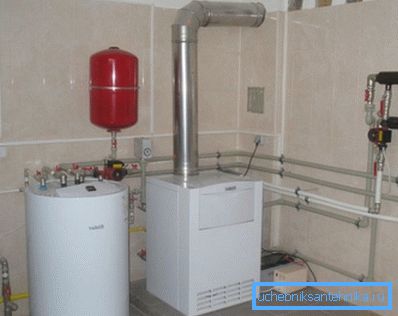

Plynové kotle pro domácnost

Přehled konvekčních modelů

• PROTHERM PANTERA 25 KTV je konvekční vytápěcí systém na stěnu, pro který je instalován turbínový komín. Kotel je napájen napětím 220 / 230V s frekvencí 50 Hz a má výkon 147 W, proud 4 A, stupeň ochrany IP40.

Současně má tepelný výkon 26,5 kW s účinností 92%. Jako nosič energie je možné použít pouze zemní plyn nebo propan, pouze spotřeba zemního plynu je 2,8 až 1,12 m.³/ hodinu a propan - 2,05-0,82m³/ hodina

• Teplotní rozsah, který lze nastavit termostatem, se pohybuje od 38 ° C do 80 ° C, optimální pracovní tlak je 0,5-3 bar, expanzní nádoba má objem 7 litrů, výměník tepla z nerezové oceli a hořák je vyroben z niklového chromu. Během provozu existují tři možné způsoby dlouhodobého používání, to je zima / léto / dovolená, funkce proti zamrznutí, ochrana proti rušení čerpadla / třícestný ventil a tlakový senzor pro topný systém. Hmotnost 37 kg s rozměry (výška / šířka / hloubka) 7420x410x3110 mm.

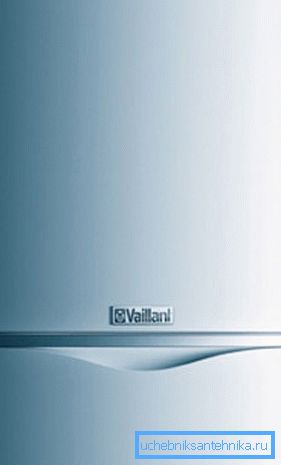

• VAILLANT atmoTEC plus VUW 200-5 je dvoukruhový konvekční topný systém na stěnu, pro který je instalován turbínový komín. Kotel je napájen napětím 220 / 230V s frekvencí 50 Hz a má výkon 147 W, proud 4 A, stupeň ochrany IP40. Současně má tepelný výkon 26,5 kW s účinností 92%. Jako nosič energie je možné použít pouze zemní plyn nebo propan, pouze spotřeba zemního plynu je 2,8 až 1,12 m.³/ hodinu a propan - 2,05-0,82m³/ hodina
• Rozsah teplot, který lze nastavit termostatem, se pohybuje v rozmezí od 85 ° C do 110 ° C při přívodu do potrubí od 75 ° C do 85 ° C, optimální pracovní tlak je 0,5-3 bar, expanzní nádoba má objem 10 litrů, výměník tepla z nerezové oceli , a chromonickel hořák.

Během provozu existují tři možné způsoby dlouhodobého používání, to je zima / léto / dovolená, funkce proti zamrznutí, ochrana proti rušení čerpadla / třícestný ventil a tlakový senzor pro topný systém. Hmotnost 31 kg s rozměry (výška / šířka / hloubka) 800x440x3380 mm.

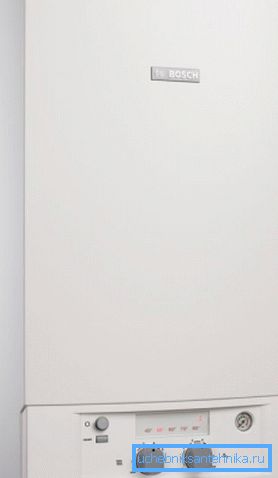

• BOSCH ZWA 24-2 K je konvekční vytápěcí systém na stěnu, pro který je instalován turbínový komín. Kotel je napájen napětím 220 / 230V s frekvencí 50 Hz a má výkon 240 W, proud 4 A, stupeň ochrany IP40. Jako nosič energie je možné použít pouze zemní plyn nebo propan.
• Teplotní rozsah, který může být nastaven termostat je v rozmezí od 85? C do 110? C v průběhu dodávky linky od 75? C až 85? C, optimální pracovní tlak 0,5-3 MPa, expanzní nádoba má objem 8 litrů, cívky z nerezové oceli , a chromonickel hořák. V provozu, existují tři možné způsoby dlouhodobém používání, je zima / léto / kol, funkce proti zamrznutí, proti rušení čerpadlo / trojcestný ventil a snímač tlaku v topném systému. Hmotnost 33kg s rozměry (výška / šířka / hloubka) 7150x400x3550 mm.

Přehled kondenzačních modelů

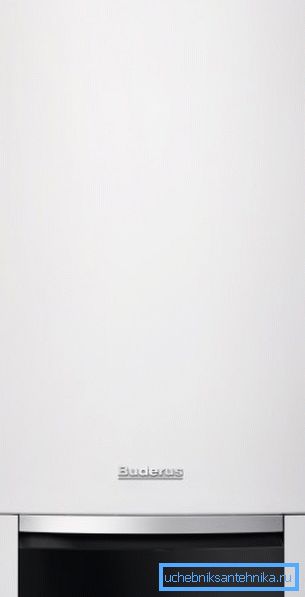

• Buderus Logamax plus GB012-24K (Německo), jak je na fotografii výše, je dvouproudový kondenzační topný systém, který je široce používán pro oblasti od 100 do 220m². Kotel pracuje na proměnné síti 220-230 V s frekvencí 50 Hz a spotřebuje pouze 120 W výkonu a současně může pracovat v režimu topení 90 ° C (maximum). Expanzní nádoba tohoto modelu má 8 litrů, dva žebrové výměníky jsou vyrobeny z hliníku o jmenovité kapacitě 26,5W.
• Pomocí rekuperačního výměníku tepla se kondenzuje tepelná energie kouřových plynů a v důsledku toho je účinnost kotle 102,5% a během provozu nevytváří šum. Spotřeba paliva je 2,7 m³/ hod., výfukové plyny jsou vypouštěny v režimu turbo, je zde oběhové čerpadlo, displej, dálkové ovládání, elektronické zapalování a ochrana před mrazem. Parametry (výška / šířka / hloubka) jsou 720x440x355 mm s hmotností 37 kg a záruční dobou 24 měsíců.

• Buderus Logano plus GB312-280 s automatickým spalováním kotle SAFe (Německo) je dvouproudový kondenzační topný systém, který je široce používán pro prostory od 140 do 280m². Kotel pracuje na proměnné síti 220-230 V s frekvencí 50 Hz a spotřebovává pouze výkon 330 W a současně pracuje v režimu topení 56-78 ° C (optimálně). Expanzní nádoba tohoto modelu má 8 litrů, dva žebrové výměníky jsou vyrobeny z hliníku o jmenovitém výkonu 27,1 W.
• Pomocí rekuperačního výměníku tepla dochází ke kondenzaci tepelné energie spalin a v důsledku toho je účinnost kotle 108,0% a během provozu nevytváří šum. Vstupní tlak plynu je 20 mbar, výfukové plyny jsou vypouštěny v režimu turbo, je cirkulační čerpadlo, displej, dálkové ovládání, elektronické zapalování a ochrana proti mrazu. Parametry (výška / šířka / hloubka) jsou 1517x1410x717 mm o hmotnosti 330 kg a záruční doba 24 měsíců.

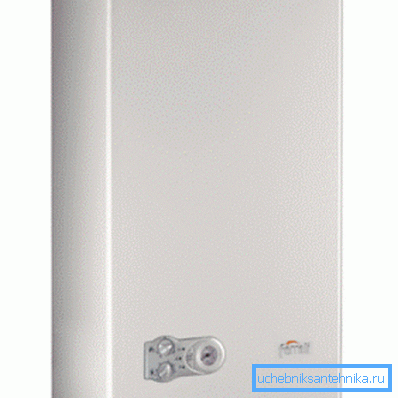

• Ferroli DIVAproject C24 (Itálie) je dvouproudový kondenzační topný systém, který je široce používán pro oblasti od 100 do 220m². Kotel pracuje na proměnné síti 220-230 V s frekvencí 50 Hz a spotřebuje pouze 120 W výkonu a současně může pracovat v režimu topení 90 ° C (maximum). Expanzní nádoba tohoto modelu má 8 litrů, výměník tepla je vyroben z mědi s jmenovitým výkonem 23,5W.
• Pomocí rekuperačního výměníku tepla dochází ke kondenzaci tepelné energie spalin a v důsledku toho je účinnost kotle 91% a během provozu nevytváří šum. Spotřeba paliva je 88 m³ / hod (0,65 kg / h - u zkapalněného plynu G31) výfukové plyny jsou vypouštěny v turbo režimu, je zde cirkulační čerpadlo, displej, dálkové ovládání, elektronické zapalování a ochrana proti mrazu. Parametry (výška / šířka / hloubka) jsou 700x400x330 mm s hmotností 27 kg a záruční dobou 24 měsíců.

Poznámka: Kotelny pro kondenzační topení pro domácnost se liší podle principu provozu, který bude popsán níže. Ale pro spotřebitele je konečný výsledek důležitý, proto můžeme říci, že modely kondenzačního typu se také nazývají modely s nízkou teplotou.

To znamená, že jejich výměníky tepla se cítí vynikající při konstantní teplotě nižší než 60? C, což je extrémně nežádoucí pro kondenzační typ. Konvekční jednotka navíc, navzdory skutečnosti, že její nákupní cena je vyšší, je konečný výsledek ekonomičtější než konvekční.

Princip provozu plynových kondenzačních kotlů

Přírodní nebo zkapalněný plyn proudí potrubím do plynového hořáku, který je umístěn v palivové komoře kotle pod výměníkem tepla. Umístění umožňuje plameny s maximální účinností k ohřevu výměníku tepla, ve kterém se tekoucí voda dále ohřívá (viz také článek Plynové vytápění v dřevěném domě: instalace a provoz).

Tepelný snímač na výstupu zachytí nastavenou teplotu a při optimální hodnotě automatické relé odpojí přívod paliva a hořák zmizí. Když teplota vody klesne o 1-2 ° C, automatické funkce znovu a elektrické zapalování aktivuje hořák - proces ohřevu vstoupí do aktivní fáze a takové periodické cykly přetrvávají až do vypnutí kotle.

Při nákupu jednotky byste měli vědět, že konvekční (tradiční) domácí kotle na topení plynem se bojí kondenzace, což nepříznivě ovlivňuje životnost výměníku tepla a komína, protože to není jen vodní pára, ale její směs s kyselinami vzniklými spalováním propanu.

Nejnebezpečnější teplotní prah, který může být ve výměníku tepla? Je mezi 55 ° C a 57 ° C To naznačuje, že optimální teplota pro tradiční jednotky by měla být 60-80 ° C, ale zároveň by měl být rozdíl mezi přívodním a vratným potrubím nevýznamný.

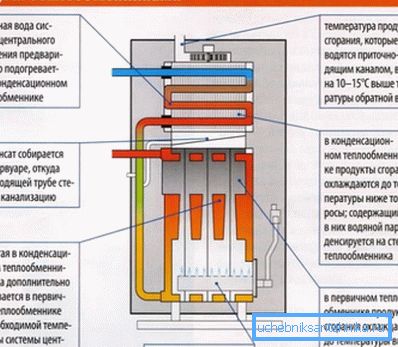

Princip provozu plynových kondenzačních kotlů

Kondenzační vytápění domácích plynových kotlů je najekonomičtější - při spalování plynu dochází k přenášení tepelné energie do chladicí kapaliny. Ale také produkuje paru s kyselinou, která v tomto případě není zobrazena na ulici, jako u tradičního tradičního kotle.

Zde ve speciální komoře dochází k sekundárnímu odvodu tepla, to jest k dispozici produkty spalování, které mohou mít teploty až do 150 ° C, ochladí se pod rosným bodem (kondenzace) - 55 ° C - tedy název kotlů. Ale toto teplo, které bylo uvolněno v procesu kondenzace, je zbytečné při ohřevu nosiče tepla.

Výpočet průměrné účinnosti kondenzačních kotlů

Poznámka: Podobný výpočet, jako v horní tabulce, pro tradiční kotle činí pouze 92% účinnost, což je o 15% nižší, lze tedy konstatovat, že úspory na kondenzačních jednotkách během provozu budou stejné 15%.

Tyto jednotky jsou nejúčinnější při nízkých teplotách (30-50 ° C), které jsou nejlépe vhodné pro podlahové vytápění, a když pracují v režimu 60-80 ° C, účinnost se snižuje na 94-95% - což je způsobeno významným snížením kondenzace výparů, které zajišťují sekundární ohřev chladicí kapaliny.

Kromě toho dvoukruhový systém pro vytápění a dodávku teplé vody pro konvenční budovu s kondenzační metodou ohřevu chladicí kapaliny výrazně snižuje emise oxidu uhelnatého a oxidů dusíku do atmosféry (až o 70%).

Jak jste pochopili, příležitost zachránit a současně zanechat čistý vzduch okamžitě způsobila silnou poptávku od obchodních Evropanů - v některých zemích činí počet zapojených kondenzačních kotlů 99%. Ale Britové a Belgičané šli ještě dál - v těchto zemích zákon obecně zakazuje používání konvekčních kotlů - jen kondenzace.

Zde je však užitečné nejenom šetřit peníze a omezit škodlivé emise do atmosféry - takové kotle mohou volně odolávat poklesům tlaku z 5 mbar na 10 mbar a ztráta výkonu může činit až 10% a to vůbec neovlivňuje životnost hořáků.

Výměníky tepla

Poznámka: Nyní pro výrobu výměníků tepla, hlavně ocel, litina a měď se používají, ačkoli hliník je často používán pro kondenzační kotle. Ze správné volby modelu s konkrétním výměníkem tepla závisí životnost kotle a jeho cena.

Je více pravděpodobné, že obchod vám nabídne plynový topný ohřívač vody s ocelovým výměníkem tepla, protože tento materiál lze nazvat nejlevnějším, nejtrvanlivějším a snadno zpracovatelným. Hlavní výhodou oceli v těchto případech je nejnižší cena jednotky a tažnost materiálu.

Ale přesto, s periodickým ohřevem a chlazením, je ocel pokrytá trhliny v důsledku tzv. Tepelného namáhání. Ale nevýhody ocelových výměníků tepla mohou být přičítány jejich náchylnosti k korozi, což je obzvláště nebezpečné při kondenzaci. Stejně jako velký objem a hmotnost - čím větší je objem a hmotnost, tím více plynu bude použito k jeho vytápění.

Litina se prakticky nebojí korozi, i když instrukce stále nedoporučuje používat jednotku v takovém režimu, kdy dochází ke kondenzaci (55? -57 ° C). Během provozu kotle jsou však takové výměníky tepla velmi náročné - snad vzhled nánosů solí v části hořáku (znečištěná voda), což způsobuje praskání.

Navíc kvůli teplotnímu rozdílu na vstupu a výstupu může dojít k nízkoteplotní korozi, která také hrozí prasknutím (čtyřcestný směšovací ventil na vratném potrubí slouží jako spánek).

Nejúčinnější lze nazvat výměníkem tepla vyrobeným z mědi, a to navzdory skutečnosti, že mnozí to považují za nespolehlivé. Schopnost mědi rychle přenášet teplotu téměř zcela eliminuje koroze při nízkých teplotách a kotle jsou schopny pracovat v režimu 30 ° a někdy i nižší. Zde je nejnižší spotřeba paliva, protože měděné výměníky tepla mají nejmenší objemy plus dobrou tepelnou vodivost.

Závěr

Závěrem je třeba říci, že byste neměli instalovat plynové kotle s vlastními rukama, i když rozumíte jejich zařízení.

Z alespoň dvou důvodů:

• Za prvé, libovolná instalace a připojení na plynové potrubí takové jednotky je zákonem zakázáno a je ohroženo (existuje mnoho příkladů).
• Za druhé, master s licencí označí záruční lhůtu pro vás, která automaticky znamená záruční servis, od data instalace jednotky a nikoliv od data prodeje.
