Kotle na tuhá paliva viadrus: přístroje pro spalování dřeva,

Nejběžnějším typem paliva pro většinu autonomních systémů vytápění soukromých domů je po mnoho let domácí zemní plyn, který je dodáván spotřebitelům prostřednictvím centralizovaného systému zásobování plynem. Avšak ne všechny osady naší země jsou spojeny s centralizovaným zásobováním plynem. V takových případech je vhodné používat autonomní kotelní zařízení pracující na alternativních palivech, například kotle na tuhá paliva Viadrus, které mohou pracovat s uhlí, dřevem a také lisovanými peletami vyrobenými ze dřeva nebo zemědělských rostlinných odpadů.

Pece větví pevného dřeva pohonné hmoty mědi.

Přehled kotlů na tuhá paliva Viadrus

Použití zařízení kotelního tuhého paliva kromě řešení otázky dodávek plynu má také ekonomické zdůvodnění, protože cena těchto druhů paliva je výrazně nižší než cena domácího zemního plynu.

Pro podrobnější studium tohoto problému budou v tomto článku uvedeny příklady hlavních typů kotlů na tuhá paliva od českého výrobce Viadrus, který od roku 1920 vyrábí kotlová zařízení.

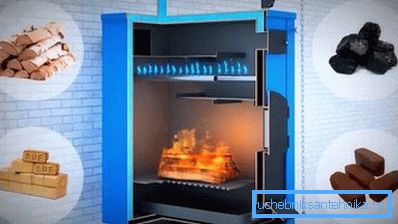

Tuhá paliva pro kotle pro vytápění domácností.

Kotle na spalování dřeva

Hlavní charakteristická vlastnost, že všechny kotle Viadrus na tuhá paliva mají bez ohledu na typ pracovní jednotky a typ použitého paliva možnost segmentového zvýšení konstrukční kapacity.

Pracovní prostor kotle je sestaven z několika litinových profilů, které jsou propojeny pomocí šroubových spojů se speciálními maticemi. Instalace dalších sekcí umožňuje zvýšit velikost spalovacích komor, výměníku tepla a výměníku tepla, čímž se dosáhne zvýšení celkové kapacity jednotky.

Hlavní technické charakteristiky kotlů na spalování dřeva s přímým spalováním, v závislosti na počtu použitých sekcí, jsou uvedeny v tabulce na obrázku níže.

Technické vlastnosti kotlů na dřevo.

Mezi hlavní aspekty, které je třeba věnovat pozornost při nákupu, lze poznamenat následující vlastnosti spotřebitelů:

  1. Kotle na tuhá paliva přímého spalování jsou nejjednodušší verze kotlového zařízení od tohoto výrobce, díky němuž je dosaženo poměrně nízké ceny, vysoké úrovně spolehlivosti, stejně jako možnost instalace a propojení s vlastními rukama bez zapojení kvalifikovaných odborníků.
  2. Použití těchto jednotek je povoleno v uzavřených ohřívačích s nainstalovaným čerpadlem, zajišťující nucenou cirkulaci chladicí kapaliny.
  3. Pro trvalý a bezpečný provoz jsou všechny modely vybaveny systémem ochrany před přehřátím vody a vodním chlazením roštu.
Na obrázku je uveden princip fungování přímého kotle na spalování dřeva.

Dávejte pozor! Pro normální provoz kotlových jednotek tohoto typu by relativní vlhkost dřeva neměla překročit 20% a maximální průměr kulatiny by neměl přesáhnout 100 mm.

Pyrolytické kotle s přídavnými spalovacími zařízeními

Pyrolýza, nebo jinými slovy, kotle na tuhá paliva generující plyn Viadrus také předpokládá zvýšení průřezu v síti, ale liší se od modelů s přímým spalováním v tom, že používá dvojkomorový princip spalování paliva.

  1. V první ložné komoře, která má poměrně velký objem, se provádí postupné sušení a odplyňování dřeva a ve spodní části, tj. v zóně obnovy dochází k pomalému spalování s omezeným množstvím vzduchu při teplotě + 560 ° C, což vede k uvolnění těkavých látek a hořlavých dřevních plynů.
  2. Ve druhé spalovací komoře dochází k procesu míchání těkavých látek a hořlavých plynů se sekundárním atmosférickým vzduchem., v důsledku toho hoří při vysoké teplotě, která může dosáhnout +1200 ° C.

Princip pyrolýzy spalování dřeva, uhlí nebo jiných druhů tuhých paliv umožňuje dosáhnout vyšších teplot a v důsledku toho získat více tepelné energie z každé konvenční jednotky použitého paliva. To zase výrazně zvyšuje účinnost kotlů a také vede k významným úsporám v palivových materiálech.

Princip činnosti pyrolýzy kotlové jednotky.

Pyrolytický kotel na tuhá paliva Viadrus, v závislosti na počtu pracovních úseků, může být vybaven elektronickým nebo termostatickým řídícím systémem.

  1. Elektronický systém je instalován na kotlích, které mají 3 až 5 pracovních částí. Takový systém umožňuje flexibilnější nastavení provozních režimů, ale pro jeho provoz je nutné konstantní připojení k elektrické síti.
  2. Řídicí systém termostatu je instalován na výkonnějším zařízení, které mohou sestávat z 6-8 pracovních úseků. Je absolutně nepřetržitá a umožňuje automatickou regulaci průtoku čerstvého vzduchu a odstraňování výfukových plynů, jakož i regulaci teploty pracovního prostoru kotle a teploty chladicí kapaliny v topném systému.

.

Technické charakteristiky pyrolýzních kotlů Viadrus.

Dávejte pozor! Pro normální provoz pyrolýzních kotlů by relativní vlhkost paliva neměla překročit 20% a teplota vratné vody v systému by neměla být nižší než +60 ° C.

Kotle na pelety

Relativně nový a nejekonomičtější vývoj je považován za kotle na tuhá paliva Viadrus, který pracuje na peletách. Jsou to stlačené granule vyrobené ze sušeného a drceného odpadního dřeva nebo z vrcholů a plodin.

Zvýšení provozní kapacity kotlů na pelety se provádí také instalací dalších sekcí a nastavení provozních parametrů lze provádět v automatickém nebo ručním režimu.

  1. Během tohoto procesu je určitý zásobník pelet uložen v palivovém zásobníku., ze kterých se pomocí šroubového podavače automaticky přivádí do hořáku.
  2. V hořáku při přívodu primárního vzduchu a vysoké teplotě pelety intenzivně doutnají, uvolňování těkavých látek a hořlavých plynů.
  3. Vzniklý plyn a nasycené uhlovodíky vstupují do spalovací komory., kde v prostředí sekundárního atmosférického vzduchu dochází k úplnému spalování s uvolněním velkého množství tepla.
  4. Výfukové plyny, které procházejí výměníkem tepla, dodávají ohřívacímu okruhu vody značné množství tepla., a na výstupu mají teplotu nejvýše +160 ° C.

Všechny kotle na pelety jsou vybaveny elektronickým řídícím systémem, který umožňuje plně automatizovat provoz. Kromě toho jsou vybaveny systémem ochrany proti přehřátí chladicí kapaliny, který automaticky vypne hořák při dosažení teploty + 96 ° C, stejně jako systém proti zamrznutí, který automaticky zapne hořák, když je chladicí kapalina ochlazena na teplotu + 5 ° C.

Schéma topení kotle na pelety.

Tip! Návod k obsluze pro tento typ kotle doporučuje používat palivové pelety o průměru 6 až 10 mm s relativní vlhkostí až 12% a specifickým obsahem popela do 1,5%.

Závěr

Nakonec je třeba poznamenat, že kromě těchto typů kotlů vyrábí tato společnost také univerzální kotelní zařízení, které může pracovat na kombinovaných typech pevných paliv, to jest současně na dřevo, uhlí nebo hnědém uhlí, a lisované palivové brikety.

Chcete-li získat další informace o tomto zařízení, můžete sledovat video na konci tohoto článku nebo si přečíst podobné materiály na našich webových stránkách.
