Kotle na tuhá paliva ochag: přehled modelů a princip práce
Vytápění doma může být provedeno různými způsoby, ale nyní nejčastějšími okruhy radiátorů a systémy podlahového vytápění. Jak v jednom tak i v druhém případě jsou plynové a pevná paliva dokonale vhodné. Samozřejmě existují i jiné značky kotlů, stejně jako další typy paliv, jako je nafta nebo elektřina.
Ale my nebudeme schopni věnovat pozornost všemu najednou, proto náš cíl v tomto článku je pouze jeden výrobce. Ale budeme nejen dělat krátkou recenzi modelů, ale také vám povědět o principu jejich práce, a také vám ukázat krátký videoklip.
Princip činnosti
Tuhá paliva

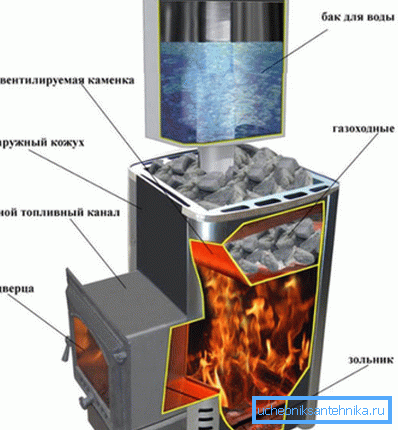

- Jednotky na tuhá paliva jsou v Rusku široce distribuovány a používají se nejen pro vytápění rodinných domů, ale také se úspěšně používají v parních lázních.. Zařízení tradičního zařízení je poměrně jednoduché - výměník tepla je umístěn nad palivovým prostorem, který může být buď ve formě nádrže nebo ve formě propojených trubek. Intenzita spalování může být regulována jednoduše dveřmi topeniště a stropu, ale v nejnovějších modelech je celý systém ventilů, které regulují tok vzduchu.
- Model generátorů plynu pracující na principu spalování pyrolýzy funguje úplně jiným způsobem, to znamená, že palivo v jednotce je spáleno téměř bez zbytků, což značně zvyšuje jeho účinnost. Ve spalovací komoře se rozsvítí palivové dříví nebo uhlí, načež se částečně zablokuje dodávka kyslíku, což způsobuje hojný kouř (pyrolýzu) a tyto spalovací produkty se dostanou do druhé komory pro dodatečné spalování, kde se spalováním stimulujícím horký vzduch přivádí zvláštní kanál. Samozřejmě, že cena takových modelů je mnohem vyšší, ale spotřeba paliva je 3-4krát nižší, navíc se zvyšuje účinnost, takže úspory jsou zřejmé.
Plyn

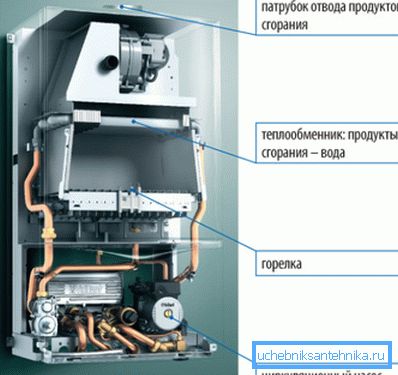

- Kondenzační plynové kotle, které se také nazývají tradiční, pracují na principu ohřevu výměníku tepla s plamenem hořáku a přímým nuceným odváděním plynů ze spalovací komory. Pro nejdelší použití je v návodu k obsluze doporučeno dodržet optimální teplotní rozsah 60-80 ° C - to je důležité, protože bod kondenzace je 55-57 ° C a když se usadí na výměníku, kovové stěny jsou zničeny kvůli přítomnosti kyselin.
Poznámka: Samotné tepelné výměníky jsou nejčastěji vyrobeny z žáruvzdorné oceli, ale existují i možnosti z litiny a hliníku, navíc mohou být oddělené a bithermické (potrubí v potrubí).

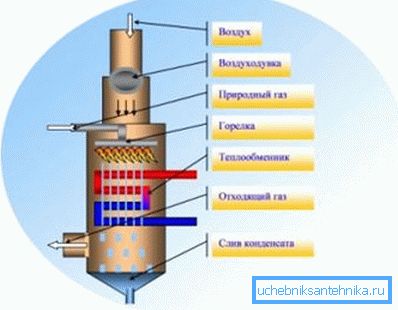

- Kondenzační plynové kotle, které se také nazývají nízkoteplotní kotle, pracují podle mírně odlišného principu - horký vzduch ze spalovací komory není přesunut na ulici, ale používá se k sekundárnímu ohřevu výměníku tepla. Když se dosáhne kritického bodu kondenzátu (55-57 ° C), kyslá vlhkost se jednoduše vysráží, odkud je vypouštěna přes speciální kanál přes filtry - to umožňuje, aby jednotka pracovala při optimální teplotě 30-50 ° C. Práce v tomto režimu je velmi vhodná pro systémy podlahového vytápění a zvyšuje účinnost instalací až na 108-111%!

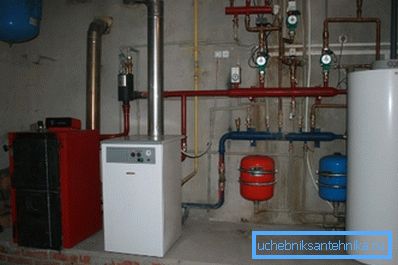

Doporučení. U smíšeného topného okruhu (radiátory - podlahové vytápění) je výhodnější použít tradiční modely konvekčního typu s třícestným ventilem zabudovaným do systému, neboť v takových případech je konstantní provoz jednotky mnohem blíž k tyči 60-80 ° C.
Některé modely
Modifikace typu podlahy AKTV-12 má odpovídající výkon podle digitální hodnoty na značce -12 kW a doporučuje se používat jako palivo uhlí, antracit a palivo. Objem vody v nádrži je 35 litrů, pracovní tlak je 2 bar, výměník tepla je vyroben z tepelně odolné oceli, výfukové plyny jsou vypouštěny přes komín, účinnost spalování uhlí je minimálně 65%.
Pohodlí tohoto modelu je v přítomnosti varné desky a jeho celkové rozměry (výška / šířka / hloubka) jsou 740x450x760 mm s celkovou hmotností 95 kg.
Tepelné zařízení na výrobu tuhého paliva (pyrolýzy) na výrobu tuhého paliva v centru je zhotoveno z ocelových trubek o tloušťce 6 mm, které zjednodušují (systematicky rozšiřují) pohyb plynů a jejich spalování. Díky tomu je účinnost jednotek tohoto typu 89%.
| Parametry | Jednotka měření | B-1 | ||||||
| Napájení | kw | 10 | 13 | 17 | 25 | 31 | 38 | |
| Vyhřívaná oblast | m2 | 100 | 130 | 170 | 250 | 310 | 380 | |
| Plocha výměny tepla | m2 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | |
| Načítání hlasitosti | kg | 50 | 60 | 70 | 80 | 90 | 100 | |
| Komín | viz2 | 150 | 300 | 300 | 300 | 300 | 300 | |
| Výfukový tah | mm / H20 | 1,5-3,0 | ||||||
| Délka komínu | m | 4 | 4.5 | 4.5 | 5.0 | 5.0 | 5.5 | |
| Celková hmotnost | kg | 300 | 340 | 394 | 456 | 480 | 520 | |
| Rozměry | výšku | viz | 135 | 140 | 145 | 160 | 160 | 185 |
| šířka | 58 | 58 | 60 | 65 | 65 | 68 | ||
| Hloubka a prase | 63 + 20 | 76 + 20 | 78 + 20 | 80 + 20 | 85 + 20 | 91 + 20 |

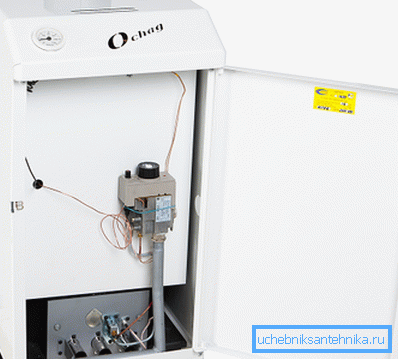

Konvektomotorové plynové kotle CENTER mohou být buď jednosměrné nebo dvoukruhové a tento rozdíl je uveden na štítku, to znamená, zkratka KSGV znamená přítomnost dvou obvodů a KSG - jeden, existují tři stupně ochrany. Jmenovitý provozní výkon pro různé modifikace může být 7, 10, 12,5, 16, 20 a 25 kW a je určen pro topné plochy 70, 100, 125, 160, 200 a 250 m2 resp.
Poznámka: V současné době výrobní asociace nevyrábí plynové kotle této značky kondenzačního typu.
Závěr
Instalace jakéhokoli tuhého paliva nebo plynového domácího kotle pro topný systém s vlastními rukama je zcela možná, ale pro to musíte pochopit topné systémy, jinak prostě nemůžete provést správné připojení jednotky. Navíc v případě plynových modelů musíte určitě pozvat odborníka s licencí pro zkoušku a oficiální uvedení do provozu - to umožní, že záruční doba vyprší od této doby.
