Kotle na pyrolýzu pevných paliv: zařízení, princip činnosti,

12-04-2018
Vytápění

Pyrolytické kotle na tuhá paliva jsou dlouhodobě oblíbené kvůli svým vlastnostem a schopnosti šetřit palivo. Moderní technologie umožňují použití jednotek v automatickém režimu, jako jsou plynové kotle, což usnadňuje jejich provoz. Budeme popisovat, jak jsou pyrolýzní kotle uspořádány a jaké jsou jejich hlavní rysy.

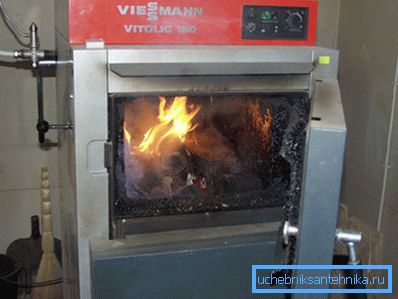

Kotle na pyrolýzu pevných paliv na dřevo pro domácí vytápění.

Plynové kotle na tuhá paliva

Zařízení a princip činnosti

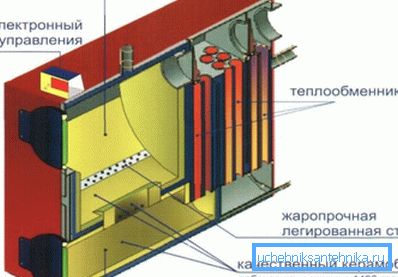

Hlavní součásti plynového kotle.

Pyrolytický kotel na tuhá paliva pracuje na principu vytváření hořlavého plynu z tuhého paliva při jeho zahřívání v nepřítomnosti kyslíku. Potom je uvolněný plyn přiváděn do spalovací komory, kde je obohacen kyslíkem a popálení. Proces spalování izolovaných těkavých látek a ohřev chladicí kapaliny připomíná práci běžného plynového kotle.

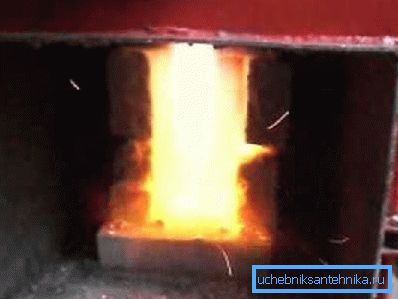

Práce pece je podobná spalování zemního plynu v plynovém kotli.

Pyrolýza je proces rozkladu látek do složek při zahřátí. Nejvhodnějším typem paliva pro pyrolýzu jsou dřevěné, lignitové a palivové brikety z dřevního odpadu. Při zahřívání dřeva na teploty 200 - 800 stupňů a více vydávají směs uhlovodíků (benzen, aceton, furan, methylalkohol), dusík, oxid uhelnatý, kyselina octová a vodík.

Dávejte pozor! Přísně řečeno, jakékoliv spalování dřeva probíhá pyrolýzou, protože nehoří uhlík, ale produkty rozkladu dřeva - uhlovodíky.

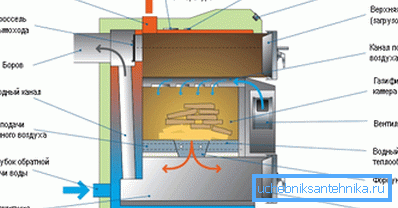

Pyrolytické kotle na tuhá paliva pracují podle stejného schématu.

V kotli se vytváří průvan provozem kouřového výfukového ventilátoru nebo ventilátoru ventilátoru a těkavé produkty rozpadu dřeva jsou unášeny do spalovací komory. Vzduch se mísí a zapálí. Teplo se uvolňuje k ohřevu chladicí kapaliny - voda, vzduch nebo jiné látky.

Běžná komora je zpravidla umístěna nahoře a její podlaha je roštem. Palivové dřevo je naloženo do ložné komory a zapáleno, pak je komora uzavřena a je zapnut ventilátor ventilátoru nebo odsávač kouře a dochází k tahu, který vede proudění vzduchu skrz palivové dříví a rošt do spodní komory. V dolní komoře je směs těkavých produktů obohacena čerstvým vzduchem a zapálena.

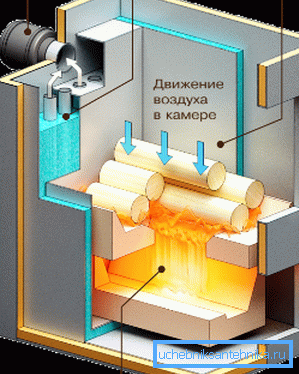

Pohyb pyrolýzních plynů a vzduchu v komorách.

Hořící plyny procházejí výměníkem tepla, kterým voda cirkuluje a je odváděna komínem. Všechny části pece a plynových kanálů jsou vyrobeny z tepelně odolné legované oceli a porcelánového betonu, výměníků tepla - z mědi nebo jiného kovu s vysokou tepelnou vodivostí.

Dávejte pozor! Nastavením průtoku primárního vzduchu do ložné komory je možné ovlivnit intenzitu spalování, navíc lze tento proces automatizovat zpětnou vazbou od tepelných snímačů v topném systému. Tak mohou výrobci vyrábět pyrolýzní kotle na tuhá paliva s automatickým řízením.

Zvláštní funkce

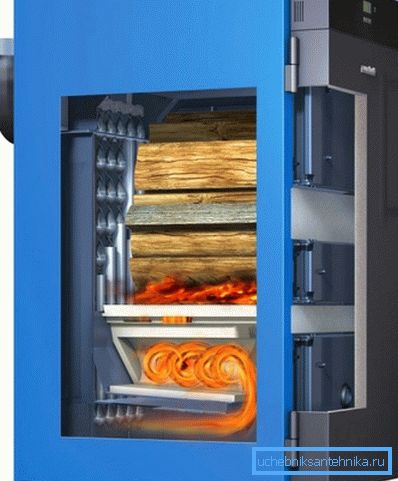

Na fotografii je zobrazen moderní plynový plynový kotel, nelze to udělat sami.

Topné pyrolýzní kotle mají řadu charakteristických vlastností, které je třeba při nákupu jednotky vzít v úvahu.

Nejvýznamnějšími vlastnostmi jsou:

  • Jednotka pracuje nucenou trakcí.. Kouřový odsávač nebo ventilátor vytváří dvojitý vrcholový výboj, bez kterého proces pyrolýzy a spalování plynů nebude fungovat. Závěr: Zařízení může pracovat pouze za přítomnosti napětí v napájecí síti ventilátoru;
  • Instrukce ukládá spíše přísný požadavek na obsah vlhkosti v palivu - nesmí přesáhnout 20-35%, jinak vodní pára zředí uhlovodíkovou směs a spalování se zastaví;
  • Rozsah zatížení primární komory by měl činit 50 - 100%, protože v tomto režimu je účinnost dosažena na úrovni 85 - 92%. Výrobci nepoužívají pyrolýzní kotle na tuhá paliva o zatížení 30% a méně;
  • Jednotkou může být duplikátový plynový a olejový kotel. Pokud je vlhkost dřeva vysoká nebo v síti není žádné napětí, toto rozhodnutí vás ochrání před mrazem.

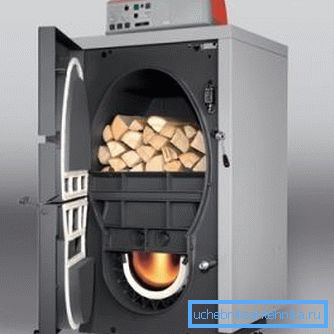

Před zakoupením nezapomeňte zvážit vlastnosti této technologie.

Dávejte pozor! Má smysl získat pyrolýzu, pokud máte zdroj levných palivového dříví a podmínky pro jeho normální sušení a skladování. V opačném případě bude plynový kotel výhodnější.

Výhody a nevýhody

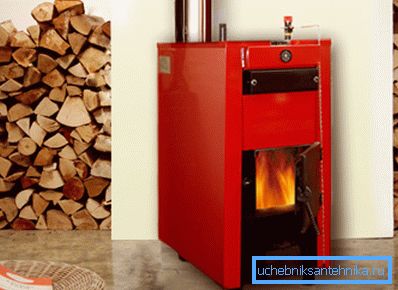

Moderní modely mají malé rozměry a vypadají dobře v domě.

Výhody zařízení na výrobu plynu zahrnují následující vlastnosti:

  • Úprava spalovacího procesu umožňuje dlouhou práci s jednou záložkou palivového dřeva. U zařízení s nižším spalováním je tato doba až 12 hodin, přičemž horní - až 30 hodin. Spálení stejného množství paliva v konvenční peci je 3 až 4 hodiny;
  • Možnost automatického řízení procesů a regulace v reálném čase;
  • Kompletní spalování paliva šetří palivo a snižuje množství odpadu ve formě popela, dehtu a dalších sloučenin;
  • Dvoustupňová schéma spalování paliva umožňuje zvýšit účinnost instalace;
  • Vysoká teplota v horní komoře potlačuje uvolňování CO, což činí zařízení šetrnější k životnímu prostředí.

Dávejte pozor! V důsledku tohoto přístupu je možné dosáhnout znatelného ekonomického efektu (7-10%) a zlepšit použitelnost vytápění díky automatickému řízení spalovacího procesu.

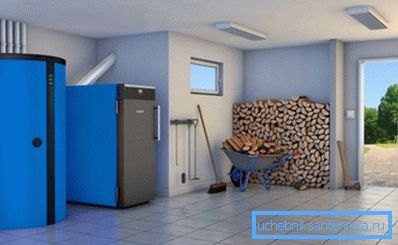

Je důležité zajistit suché skladovací prostory pro palivové dřevo.

Nevýhody generátoru plynu se snižují na jeho vlastnosti:

  • Vysoká cena Moderní systémy na tuhá paliva stojí 2 nebo vícekrát dražší než konkurenční zařízení;
  • Závislost na elektřině;
  • Požadavek na stav paliva - jeho vlhkost;
  • Při nízkém zatížení se spalování stává nestabilní;
  • Neschopnost automaticky zásobovat palivo.

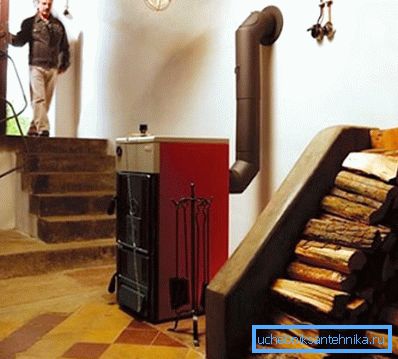

Házení dřeva musí být provedeno ručně.

Dávejte pozor! Pro úspěšné fungování kotle na generátor plynu hraje zásadní roli příslušná organizace celého systému vytápění. S řádným zapojením, pečlivým výběrem zařízení a dobrou automatizací jedné záložky palivového dříví je pro den dostatek práce.

Závěr

Kotle na tuhá paliva s pyrolýzou jsou hospodárnější a mají vyšší účinnost oproti kachlům na dřevo. Současně při nákupu zařízení byste měli vzít v úvahu jeho vlastnosti, jinak by jeho použití mohlo být nerentabilní (viz také článek Kotle na plynové kotle Borinsky - modely a jejich vlastnosti).

Sledujte video pro úplnější dojem a lepší porozumění tématu.
