Kotle na ohřev vody na tuhá paliva: charakteristiky,

Jaké jsou kotle na ohřev vody na tuhá paliva? Jaké jsou jejich výhody oproti produktům využívajícím jiné palivo? Mají vážné nedostatky? Jak připojit kotel k topnému okruhu? Pokusíme se najít odpovědi.

Zařízení

Moderní kotle na tuhá paliva jsou ocelové nebo litinové ohnisko s vodním pláštěm - výměníkem tepla připojeným k topnému systému. Po zapálení začíná ohřívání nosiče tepla a v něm dochází k konvekčním procesům: teplá voda se zvedá do horní části košile a pak - nahoru do topného okruhu; studená, podle toho jde dolů.

S malou délkou plnění a správnou konfigurací je rozdíl v hustotě mezi teplou a studenou vodou dostatečný k zajištění stabilního oběhu topnými zařízeními. Častěji se však oběhová čerpadla pro topné systémy používají ke zvýšení rychlosti cirkulace a vyrovnání teplot radiátorů.

Téměř všechny moderní výrobky, včetně kotlů na tuhá paliva ruského původu, jsou vybaveny nejjednodušším automatickým zařízením - termostatem, který kryje ventilátor při přehřátí chladicí kapaliny. To omezuje přístup kyslíku do pece a snižuje tepelný výkon systému.

Nicméně: u kotlů s tradiční konstrukcí klesá účinnost. Spalování s nedostatkem kyslíku zvyšuje koncentraci produktů neúplného spalování: palivo doslova letí do potrubí.

Jaké kotle na tuhá paliva mohou používat jako palivo?

• Dříví
• Uhlí
• Pelety (pelety lisované ze dřeva).
• Rašelinové brikety.

V praxi často kombinují dvě funkce - ohřívají dům a umožňují jim zbavit se hořlavých nečistot.

Srovnání s alternativami

Jak funguje a účinnost produktů, s nimiž se zabýváme, souvisí s funkčnostmi a efektivitou alternativních řešení?

Pros

Hlavním a vlastně jediným přesvědčivým argumentem ve prospěch zařízení na vytápění tuhého paliva je cena za kilowatthodinu tepla, za druhou pouze za hlavní plyn. Neodpovídáme průměrným hodnotám pro různé druhy paliva.

Poznámka: Ve venkovských oblastech často nemusí být palivové dřevo v zásadě placeno. Periodická sbírka mrtvého dřeva je schopna dodávat teplo zdarma.

Nevýhody

Ale jejich seznam je značný.

• Kotel vyžaduje odstranění spalovacích produktů. Současně v klasických konstrukcích je jejich teplota dostatečně vysoká, aby vážně odpovídala požární bezpečnosti: komínové potrubí prochází dřevěnými konstrukcemi přes tepelně izolační potrubí.
• Ohřev tuhého paliva nevyhnutelně znamená určité množství sazí, vstup do domu a pachy spojené s ním.

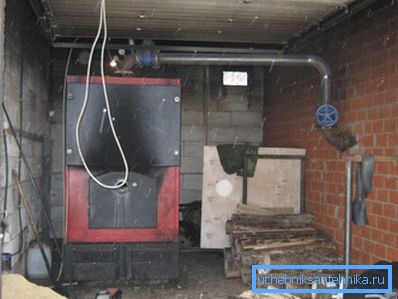

Mimochodem: instalace topného zařízení v samostatné kotelně zcela vyřeší tento problém.

• Za určitých podmínek se může v komíně vyskytnout převrácení trakce: produkty spalování začnou proudit do domu.. Kromě již zmíněných zápachů a sazí to znamená velmi reálnou příležitost otrávit se oxidem uhelnatým.
• Konečně, hlavní věc: dřevěné nebo uhelné kamny potřebují časté nakládání a čištění.. Frekvenční stahování klasických kotlů - ne více než 4 hodiny; s delšími pauzy se sníží pokles teploty v domě.

Speciální výkon

Některé verze kotlů mají různé nevýhody.

Turbína

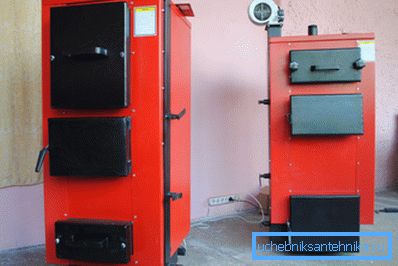

Instalace ventilátoru umožňuje flexibilní regulaci průtoku vzduchu do spalovací zóny. Jeho práce s dveřmi ohniště a popelníkem uzavřená znemožňuje nahromadění produktů neúplného spalování a převrácení tahu.

Bunker na pelety

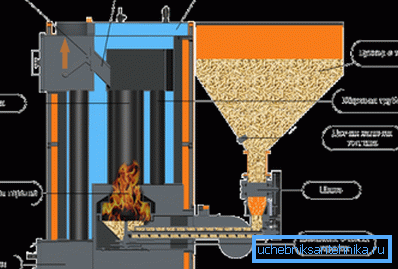

Zařízení automatických výrobků na pelety (mezi něž mimochodem jsou spalovací kotle na tuhá paliva ruské výroby poměrně početné) umožňuje dávkování sypkého paliva na dávno. Doba trvání autonomního provozu těchto jednotek může trvat několik dní.

Generátor plynu

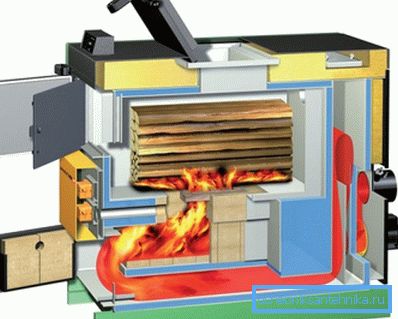

Plynové generátory nebo pyrolýzní teplovodní kotle na tuhá paliva rozbíjejí proces spalování dřeva na dva stupně.

1. Zpočátku je palivo naložené v peci smelders s omezeným proudem vzduchu. Tím vzniká velké množství oxidu uhelnatého a těkavých uhlovodíků.
2. Výrobky nedokonalého spalování vlivem přirozeného nebo nuceného tahu vstupují do komory pro přídavné spalování, kde se mísí s čerstvým vzduchem a vznítí.

Jaký je výsledek?

• Tepelný výkon kotle lze regulovat extrémně pružně. Pokud je spalovací komora umístěna pod primárním prostorem, palivové dříví budou i nadále doutnat i při minimálním přívodu vzduchu.
• Výkonový limit již není doprovázen poklesem účinnosti zařízení. Plynové pece jsou spálené v plném rozsahu.
• Nakonec se frekvence zatížení paliva zvyšuje na 10-12 hodin.

Nejlépe hoří

Dalším krokem ke zvýšení autonomie byly litovské inženýry ze Stropuvy. Vyvinuli kotle na tuhá paliva s vodou, z nichž jedna na zkušebním stanovišti prokázala autonomní provoz na jediném zatížení ohniště po dobu 31 hodin.

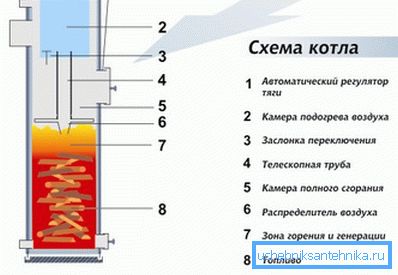

Podstatou inovace je přenos spalovacího procesu ze spodní části pece na vrchol.

1. Dříví nebo uhlí se naloží do volumetrické spalovací komory.
2. Pohyblivé vzduchové potrubí sestupuje z výšky, které se při pádu spálí, čímž se získá nepřetržitý přístup vzduchu na jeho povrch. Teleskopický kanál je zakončen masivním rozvaděčem vzduchu vyrobeným z tepelně odolné oceli - se skleněnou deskou. Odděluje také primární spalovací a pyrolýzní komory: v horní části kotle jsou spáleny produkty nedokonalého spalování, pokud jim do nich dodává čerstvý vzduch.
3. Nejmenší popel, který zůstává v peci po třepání, je úplně unášen komínem vzestupným proudem vzduchu.

Vazba

Pokyny pro připojení topného tělesa k topnému systému závisí na jeho typu.

Systém gravitace

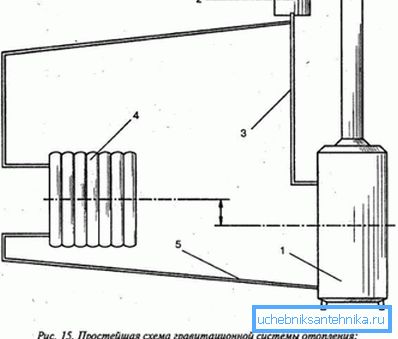

Typickým gravitačním vytápěním v jednopatrovém domě je jediná trubka Leningrad. Balení je prstence kolem celého domu, paralelně s tím, která topná zařízení jsou připojena.

Z výtokové trysky kotle se spouští akcelerační kolektor: silná plnicí trubka se zvedá do výšky 3 metry. Čím vyšší je rozdíl mezi výškou horního bodu urychlovacího kolektoru a samotným kotlem, tím vyšší je tlak vytvořený v obvodu, tím rychlejší je cirkulace.

Otevřená expanzní nádoba je instalována v horní části plnění. Po sběru dutiny kolektoru s konstantním sklonem klesá kotel.

Mírný svah vám umožní zabít dva ptáky jedním kamenem:

1. Chladící voda je vypuštěna gravitační náplní a vracet se k opakovanému cyklu ohřevu.
2. Vzduch a (když je výměník tepla přehřátý) je pára přesunuta do expanzní nádoby.

Pro topný systém s přirozeným oběhem by měly být dodrženy následující rozměry:

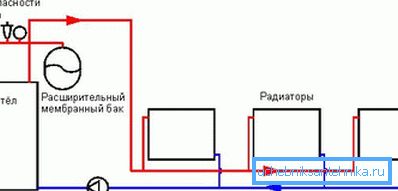

Nucený oběh

Abychom vytvořili systém s nuceným oběhem a konvekčními topnými zařízeními, potřebujeme určité množství dodatečného vybavení.

• Vlastně oběhové čerpadlo.
• Předfiltr je instalován před čerpadlem.
• Vypínací čerpadlo a filtr ventilu.
• Uzavřená expanzní nádrž o objemu přibližně 10% objemu chladicí kapaliny v okruhu. Montáž je zpravidla po přibližně 10 průměrech plnění po čerpadle.
• Odpadní ventil, který při přehřátí snižuje nadměrný tlak.
• Manometr pro řízení tlaku systému.
• Automatická větrací otvory.
• Mayevsky jeřáby jsou založeny na počtu radiátorů nebo můstků mezi nimi, které rostou nad celkovou úrovní plnění do lahví.

Pokud je délka obrysu menší než 60 metrů, můžete to udělat s trubkou o vnitřním průměru 20 mm; s větším rozměrem, balení se používá s velikostí DN25

Upozornění: nezaměňujte ovládací prvek a vnější průměr. Ocelová trubka DN20 má tedy vnější průměr 24-26 mm. Pro jasnost obrysu je ze zřejmých důvodů důležitá vnitřní část.

Výzkumné vzorky

Spolu s dovozem topných zařízení je výroba kotlů na tuhá paliva již dlouho v post-sovětském prostoru.

Podívejme se na pár vzorků.

CWR

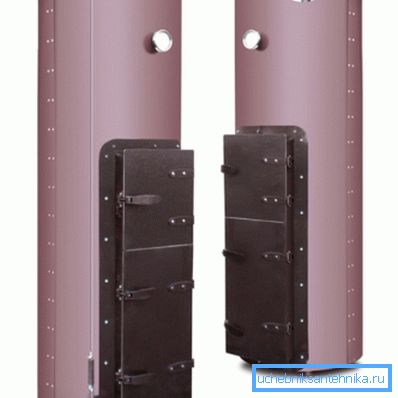

Pod značkou CWR jsou kotle na tuhá paliva ruského původu prodávány od společnosti Medved, která má kanceláře v Kostromě, Moskvě a Ivanově. Jejich hlavním rysem je horní vypalování; Maximální tepelný výkon seniora v řadě přístrojů, KVR-40, umožňuje vytápění domu až na 450 m2.

Je to s nejstarší v rodině KVR-40, že se budeme navzájem lépe seznámit.

Tis uni

Produkt nazvaný Tis Uni 25 v naší miniaturní recenzi představuje kotle na tuhá paliva běloruské výroby. Naším hrdinou je pyrolýzní kotel s tepelným výkonem až 30 kilowattů.

Závěr

Doufáme, že náš materiál pomůže čtenáři seznámit se s moderními topnými zařízeními. Jako obvykle najdete v připojeném videu další tematické informace. Úspěchy!
