Mnoho majitelů automobilů (zejména nákladních automobilů) čelí problému recyklace odpadních olejů. Vzhledem k tomu, že látka je toxická a jedu do životního prostředí, není snadné se zbavit těžby. Kromě toho můžete obdržet skutečný trest od ekologů. Spalování tohoto odpadu ve speciálních zařízeních ve prospěch sebe sama je jedním z přijatelných výstupů. Odvětví již dlouho vyrábělo kotle používající odpadní olej. Ale jsou drahé, a proto domácí řemeslníci hledají způsoby, jak postavit vodní kotel na odpadní olej vlastním rukama.

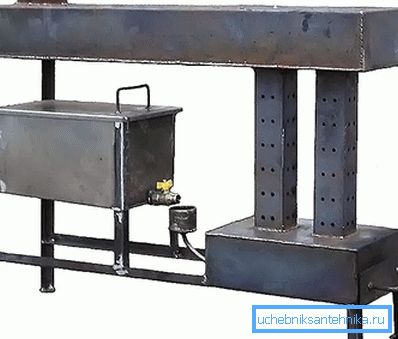

Jak to funguje

Jak to funguje

Algoritmus kotle je velmi jednoduchý:

  • Ze speciální nádrže do pyrolytické misky je zpracováván (můžete použít jakýkoliv syntetický nebo minerální olej, jejich směs v extrémních případech kerosen).
  • V této nádrži se těžba odvádí (vyhřívá se výfukovými plyny a hořákem).
  • Olejová pára vstupuje do spalovací komory, kde se mísí se vzduchem a zapaluje hořákem. Během spalování je uvolněno velké množství energie, které je schopné ohřívat (přes stěny komory) chladicí kapalinu pro vytápění místnosti.
  • Odpad spalování (existuje jen málo z nich, ale je zde jeden) je odstraněn komínem, který má odvzdušnění pro plyny. Tímto způsobem ohřívané plyny vstupují do pyrolýzní komory a ohřejí těžbu a poté jsou odstraněny ven.

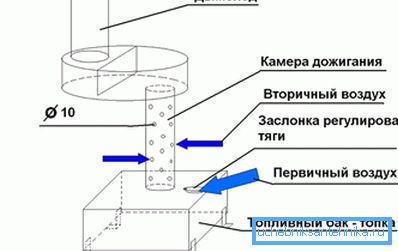

Pec na odpadní olej

Regulace intenzity hořícího oleje v horní části šoupátka pro instalaci komína.

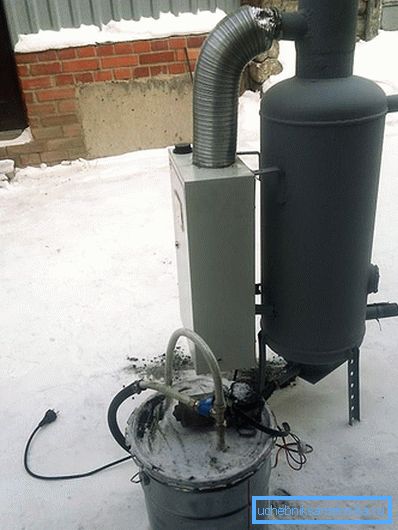

Nástroje a materiály

Nástroje a materiály

Abyste mohli samostatně sestavit vodní kotel za použití odpadního oleje, měli byste mít montážní výkresy. Tato dokumentace vám pomůže vyhnout se chybám a vytvoří funkční design. Ale měli byste začít s nástroji. Pro práci budete potřebovat:

  • svařovací stroj (střídač);
  • "Bulharský" a sada řezných kotoučů pro řezání kovu;
  • elektrická vrtačka;
  • sadu klíčů (nastavitelná, plyn, atd.);
  • kladiva a dalších sanitárních nástrojů.

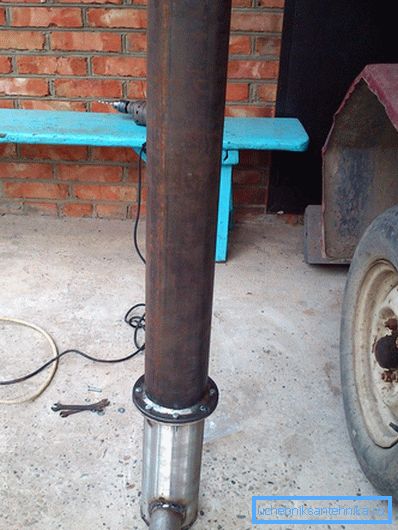

Detail kotle na odpadní olej

Dalším krokem je výběr součástí pro montáž kotle. Na základě výkresu stavba domácího kotle sestává z následujících prvků:

  • expanzní nádrž s membránou;
  • skříně pro spalovací komoru a spalovací komoru;
  • odstředivé čerpadlo, které může pracovat ve stavu ponoření do oleje (přivádí olej do pyrolytické komory);
  • kompresor, který pod tlakem dodává vzduch do sekundární spalovací komory;
  • cirkulační čerpadlo pro nucený pohyb chladicí kapaliny;
  • komín se šoupátkem a výstupem plynu;
  • hořák;
  • armatury a potrubí pro připojení k topnému systému.

Hořák můžete také vyrobit sami.

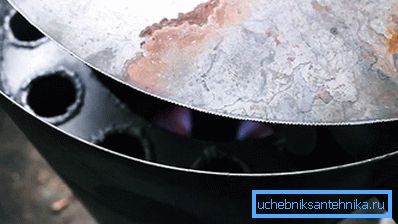

Montáž kotle

Montáž kotle

Konstrukce tělesa kotle se skládá ze dvou trubek různých průměrů. Mezera mezi nimi by měla být 3-4 cm (pro plnění vodou). Vnější plášť má dva výstupy (vstup / výstup). Uvnitř druhého potrubí upevněte spalovací komoru olejové páry. Voda by se v žádném případě neměla dostat do oddělení, kde hoří olej. Kontejner na olej je umístěn v blízkosti kotle. V ní je ponořeno čerpadlo, které pod tlakem dodává palivo do pyrolytické komory.

Pro zastavení toku oleje v potrubí je namontován ventil.

Ve spodní části konstrukce je namontována olejová nádrž. Jeho horní část má otvory pro uvolňování plynných par do sekundární spalovací komory a ve spodní části jsou dveře pro snadné čištění komory. Prostřednictvím dveří můžete vést ke kontaktům elektrického hořáku svíčky. V nádrži na kapalný olej dochází k jeho prvnímu zapálení a funguje také jako zapalovací svíčka.

Hořák na odpadní olej

K sekundárnímu spalovací komoře se přivádí armatura pro vzduchové potrubí (vytvářející směs vzduch-olej).

V horní části sekundární spalovací komory je instalován komín se spouštěcím ventilem a výfukovým potrubím plynu, který je veden dolů do misky olejem a ohřívá se výfukovými plyny. Na vratné vodní lince instalujte oběhové čerpadlo. Na hřišti jsou namontovány expanzní nádoby a bezpečnostní automatika.

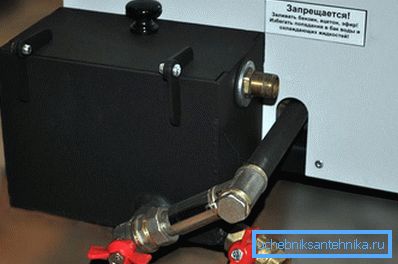

Začněte pracovat

Začněte pracovat

Před spuštěním zkontrolujte těsnost všech svarů, naplňte nádoby olejem a vodou. Olej by měl být nalit do vrstvy 1 cm, to by nemělo být voda a úlomky. Olej spálí rychleji, pokud se k němu přidá 100 ml petroleje. Kotel se zapálí s knotem ponořeným do spalovací tekutiny, po zapálení paliva se spustí na spodní stranu nádrže. Poté zapněte přívod vzduchu. Po varu se olej odpaří a zahřeje se.

Silné a slabé stránky

Silné a slabé stránky

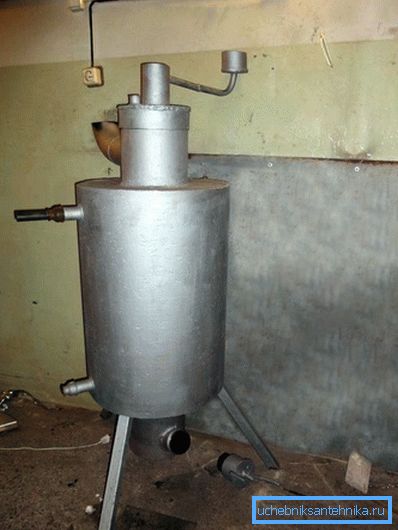

Pozitivní vlastnosti zařízení zahrnují:

  1. Univerzálnost a nízká spotřeba paliva (různé oleje jsou vhodné pro práci).
  2. Ekologická životnost - pár olejů spálí téměř úplně, emise do atmosféry jsou zanedbatelné.
  3. Vyšší odvod tepla. Pokud používáte nucené větrání nebo cirkulaci, zvyšuje se rychlost ohřevu místnosti několikrát.
  4. Jednoduchost konstrukce a nízké náklady na montáž. Náklady budou spláceny během prvního roku provozu kotle.

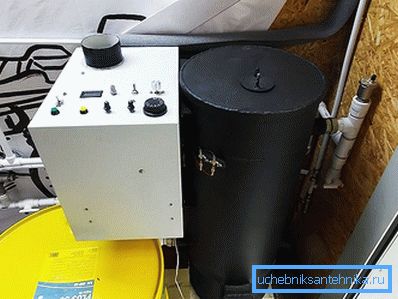

Kotle pro testování po instalaci

Nevýhody vybavení:

  1. Když se olej zahřívá na otevřeném ohni, spaluje se velké množství kyslíku tam, kde je kotel instalován. Z bezpečnostních důvodů se musíte postarat o to, aby jste tuto místnost vysílali.
  2. Bude vyžadovat náklady na nákup filtrů, protože odpadní olej může obsahovat třísky a jiné pevné částice, které rychle zapálí hořák.
  3. Ropa se musí bránit a teprve pak projít filtrem.
  4. Po zastavení dodávky oleje se kotlík po chvíli zhasne, protože dokud se palivo v primární spalovací komoře nevyhoří, jeho provoz se nezastaví.
  5. Kotle na odpadní oleje by neměly být používány v obytných prostorách kvůli nepříjemnému zápachu a možnosti vzniku oxidu uhelnatého v místnosti.

Pokud potřebujete uspořádat vytápění technických místností, garáží, skladů apod., Pak je kotel s odpadním olejem poměrně ekonomický a rentabilní. Živé prostory můžete také ohřívat instalací kotle v samostatné kotelně.

Video

Video ukazuje, co je kotel na odpadní olej:

Výkresy

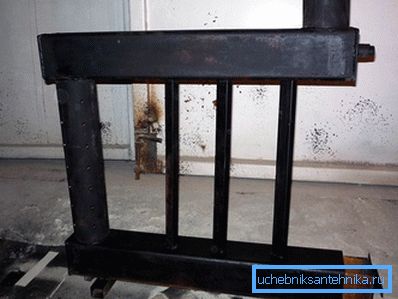

Výkresy ukazují, jak vyrobit kotle a pece pro testování:

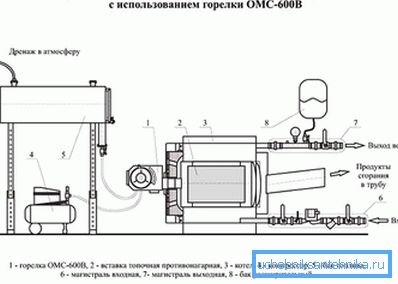

Princip fungování kotle

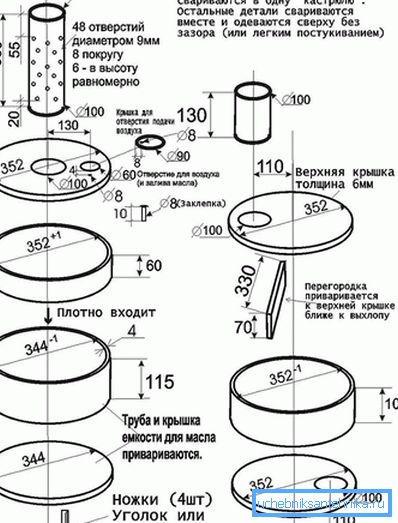

Výkres pece s rozměry

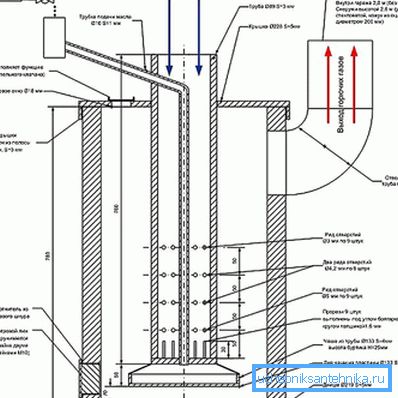

Výkres trouby z odpadního oleje

Schéma kotle

Návrh pece k práci
