Kolik kw v radiátoru: výpočty, počet ploutví, tepelná

Aby bylo vytápění domu efektivní, měli byste si koupit jeho prvky kvality. Předtím - provést správný výpočet jejich výkonu.

Při výpočtu by měla být zohledněna tepelná ztráta bydlení.

Výpočty jsou prováděny s ohledem na:

  • prostor místnosti;
  • výška stropu;
  • počet oken
  • délka místnosti;
  • klimatu v regionu.

Výkon zařízení můžete vypočítat sami. Chcete-li to udělat, musíte vědět, kolik kW v 1 průřezu hliníkového chladiče nebo litiny, oceli, bimetalového protějšku.

Správná volba

  1. Výkon topení by měl činit 10% plochy místnosti, pokud je výška stropu menší než 3 m.
  2. Pokud je vyšší, přidávejte 30%.
  3. U koncové místnosti je nutné přidat další 30%.

Odhadované výpočty

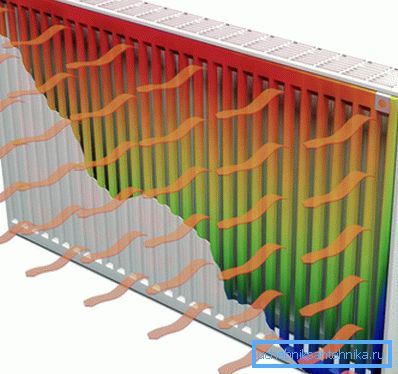

Příklad výrobků z hliníku pro přenos tepla.

Po určení tepelných ztrát je nutné určit výkon zařízení (kolik kW v ocelářském radiátoru nebo jiných zařízeních by mělo být).

  1. Například je třeba ohřát pokoj s rozlohou 15 m? a výška stropu 3 m.
  2. Nalezneme jeho objem: 15 • 3 = 45 m ?.
  3. Pokyn říká, že pro topení 1 m? v podmínkách centrálního Ruska je nutné vyrobit tepelné výkony 41 W.
  4. To znamená, že objem tohoto prostoru vynásobíme tímto číslem: 45 • 41 = 1845 W. Tato síla by měla mít chladič.

Dávejte pozor! Pokud se obydlí nachází v oblasti s těžkými zimami, výsledná hodnota by měla být vynásobena hodnotou 1,2 (koeficient tepelné ztráty). Celková hodnota bude 2214 wattů.

Počet žeber

Poté musíte vypočítat počet článků v baterii. Pokyny pro produkty označují parametr každého okraje.

Z toho se dozvíte, kolik kW v jedné části bimetalového chladiče a hliníkovému protějšku je 150-200 wattů. Vezměte maximální parametr a dejte jej do celkového požadovaného výkonu v našem příkladu: 2214: 200 = 11.07. Takže pro vytápění pokoje potřebujete baterii s 11 sekciami.

Tepelná energie

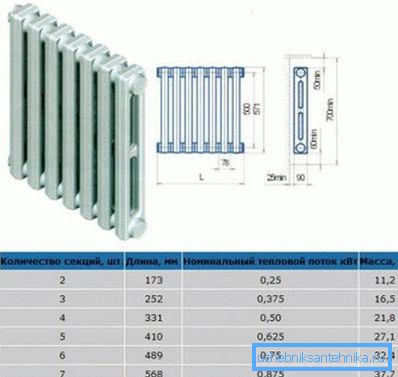

Fotografie zobrazuje přibližný přenos tepla z litiny.

V místnosti jsou ohřívací zařízení umístěna proti vnější stěně pod otvorem okna. Výsledkem je, že teplo vyzařované zařízením je optimálně rozloženo. Studený vzduch, který přichází z oken, je zablokován vyhřátým proudem, který vychází z chladiče.

Litinové baterie

Analogy z litinového železa mají tyto výhody:

  • mají dlouhodobý provozní zdroj;
  • mají vysokou pevnost;
  • jsou odolné proti korozi;
  • Vynikající pro použití v užitkových systémech pracujících s nízkokvalitní chladicí kapalinou.
  • Nyní vyrábějí výrobci litinových baterií (jejich cena je vyšší než u konvenčních protějšků) a mají vylepšený vzhled díky použití nové technologie odlitků pro jejich budovy.

Nevýhody výrobků: velká hmotnost a tepelná setrvačnost.

Dolní tabulka udává, kolik kW v litinovém radiátoru, na základě jeho modelu.

Model chladiče Tepelný výkon jedné části ve wattech
MS-140 / M-2 160
MS-140 / M-300 117
MS-90 130
T-90 / M 127

Dávejte pozor! Chcete-li vyhřívat místnost o rozloze 15 m?, Musí být výkon, tj. KW litinového radiátoru, nejméně 1,5. Jinými slovy by baterie měla obsahovat 10-12 úseků.

Hliníkové radiátory

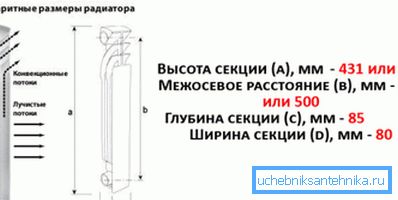

Tak se změní tepelný výkon hliníkových výrobků.

Výrobky z hliníku mají vyšší tepelnou kapacitu než analogii z litiny. Na otázku, kolik kW v jedné části hliníkového chladiče odpovídají odborníci, že dosahuje 0,185-0,2 kW. V důsledku toho bude stačit 9 až 10 sekcí hliníkových profilů pro standardní vytápění v patnáctimetrovém pokoji.

Výhody těchto zařízení:

  • lehká váha;
  • estetický design;
  • vysoká míra přenosu tepla;
  • Teplota může být řízena pomocí termostatických ventilů.

Výrobky z hliníku však nemají takovou pevnost jako analogie z litiny, například olejový chladič o výkonu 2 kW. Proto jsou citlivé na přepětí v pracovním tlaku v systému, hydraulické rázy, nadměrně vysokou teplotu nosiče tepla.

Dávejte pozor! Když je hladina pH vody (kyselost) vysoká, hliník vydává hodně vodíku. To negativně ovlivňuje naše zdraví. Na tomto základě je žádoucí použít takové zařízení v topném systému, ve kterém má chladicí kapalina neutrální kyselost.

Bimetalické výrobky

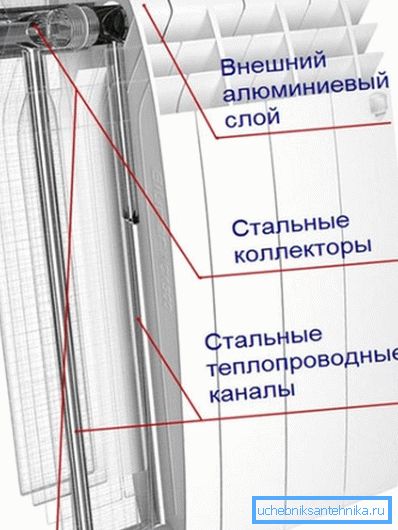

Struktura bimetalického produktu.

Než se zjistí, kolik kW v jedné části bimetalového chladiče je třeba vzít v úvahu, že tyto baterie mají obdobné provozní parametry s analogy hliníku. Nemají však pro ně žádné nevýhody.

Tato okolnost určila konstrukci zařízení.

  1. Skládají se z měděných nebo ocelových trubek, kterými proudí chladicí kapalina.
  2. Trubky jsou skryty v hliníkové desce. V důsledku toho voda cirkulující uvnitř nereaguje s hliníkem pouzdra.
  3. Na tomto základě kyselé a mechanické vlastnosti nosiče tepla nijak neovlivňují činnost a stav zařízení.

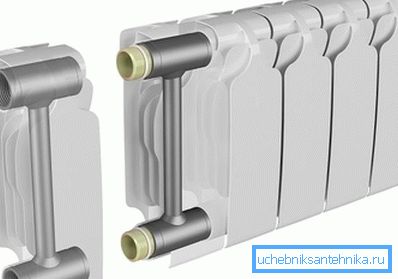

Jedná se o ocelové trubky, které poskytují bimetalické výrobky s vynikajícími technickými vlastnostmi.

Díky ocelovým trubkám má svítidlo vysokou pevnost. Zvýšený přenos tepla zajišťují vnější hrany z hliníku. Snažíme se zjistit, kolik kW v ocelovém radiátoru, uvědomte si, že bimetal má nejvyšší přenos tepla - asi 0,2 kW na okraj.

Závěr

Zjistěte, kolik kW v jedné sekci ocelového radiátoru nebo ekvivalentu z jiného kovu, můžete vypočítat přenos tepla zakoupených výrobků. To vám umožní vybavit účinný topný systém ve vašem domě.

Video v tomto článku nadále vizuálně informuje o tématu.
