Kachle na vytápění a vaření pro letní chalupu: univerzální

24-02-2018
Vytápění

Pece s varnou deskou pro vaření jsou stále častěji oblíbené u majitelů letních domů. Kombinují dvě zařízení samy o sobě a díky tomu šetří prostor v malých venkovských domech.

Ohřívací sporáky na dávání mohou být vyrobeny nezávisle (zpravidla z cihel) nebo si můžete koupit hotové kovové zařízení.

Tato jednotka poskytne chalupě teplo a dá vám možnost vařit.

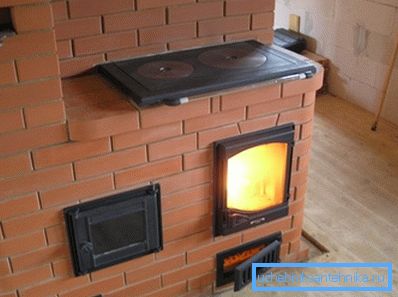

Domácí cihlové zařízení

Jednotka musí mít malou velikost, protože zahřeje malou budovu o rozloze až 50 m2.

Princip činnosti a designu

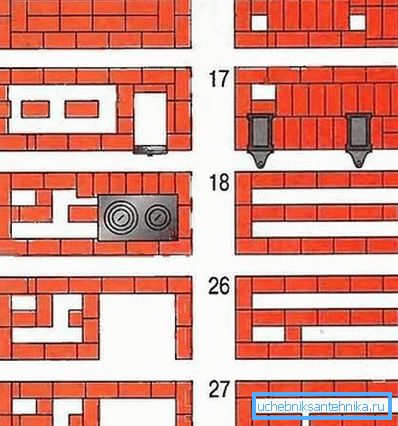

Na obrázku je příklad objednání relativně velké kamny.
  1. Vnější stěny pece mohou být umístěny v polovině cihel.
  2. Při návrhu jednotky by měla být zahrnuta trouba a ohřívač vody.
  3. Jako varná deska můžete použít litinový kamen s minimálně dvěma hořáky.
  4. Pec musí být pokryta vrstvou železa, aby se zlepšil přenos tepla. Nad ním by měla být umístěna kamera pro vaření.
  5. V závislosti na podmínkách místnosti může být trouba vybavena jak vpravo, tak i vlevo od pece.
  6. Pro malou chalupu bude dostatečný sporák, který se skládá ze 14 cihelných řad.
  7. Topení musí být provedeno dolů. Je hygienická a efektivní.

Princip činnosti této jednotky níže.

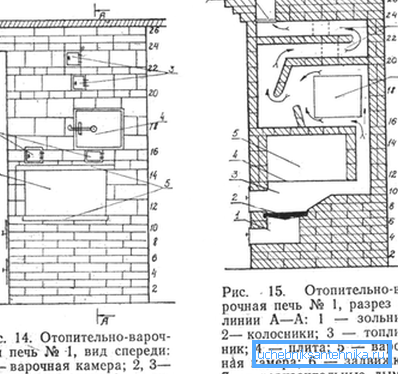

Dvě možnosti pro domácí vaření a ohřívač.
  1. V létě prochází horký plyn ze skříně pod sporákem, ohřívá ho a trouba. Potom se do komína dostane do komína.
  2. V zimě je práce sporáku téměř stejná. Plyn však po zahřátí varné desky prochází topnými trubkami do horní uzavřené skříňky a ohřívá je. Teprve potom chladicí kapalina vstupuje do komína.

Materiály

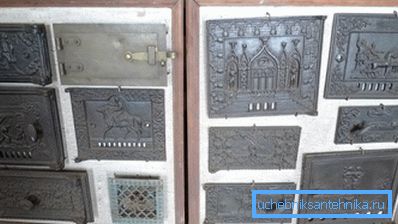

Rozsah dvířek pro odfouknutí.

Než začnete pracovat s vlastními rukama, zakupte následující.

  1. 230/250 kusů pece (žáruvzdorné) cihly.
  2. 200/210 kg šamotové hlíny pro roztok.
  3. 200/210 kg čistého křemičitého písku jemné frakce.
  4. Kovový roh, velikost 45? 45? 3 mm.
  5. Ocelová lišta 40? 3 mm.
  6. Krbové dveře. V našem příkladu jsou rozměry 270 × 300 mm.
  7. Dveře ventilátoru, rozměry 150 × 270 mm.
  8. Kuchyňský povrch z litiny s varnými deskami.
  9. Posuvný ventil.
  10. Krabice pro ohřev vody, velikosti 500? 350?
  11. Sušení analogové, v rozmezí od 350 do 350?

Dávejte pozor! Pokud nemáte zkušenosti se zdivem, mějte na paměti, že je nutné dodržet jeho objednávku. K tomu potřebujeme její kresby. Buď je objednejte od odborníků nebo se podívejte na internet, a to i na našich webových stránkách.

Zednická pec

Práce na pokládání kamen byla zahájena.

Za prvé, bude nutné vybavit základnu jednotky. Vylije se standardně.

Další je zdivo.

  1. Začněte počáteční a následující série úplně. Na konci prvního řádku umístěte pouze celé cihly. Ve středu můžete dát a bojovat.
  2. Druhá vrstva je namontována pouze v celých blocích.
  3. 3/5 řádky jsou základem pro popelník. Na této úrovni jsou namontovány dveře a na 5. řádku (nad) je uspořádáno překrytí. Místo okamžitě se vytvoří místo pro sušicí komoru. Jeho velikost by měla odpovídat stávajícímu balení pro sušení.
  4. Dále od šesté úrovně začne vznikat základ pro rošt.
  5. Na sedmé řadě cihel se postaví a pak dveře palivové komory.
  6. Úroveň 8, 9 a 10 řádku - toto je místo pod pecí. Okamžitě položte prostor pro sušicí skříň.
  7. Na 11. řádku (na sušičce) jsou položeny ocelový pás. Jsou naplněny písečným jílovým roztokem. Je také nutné zvolit místo pro uspořádání komína.
  8. Na úrovni 12/13 jsou na pokládané malty umístěny cihly a pro upevnění varné desky je připraveno hnízdo.
  9. Dále jsou umístěny kamna samotná a nádrž na ohřev vody (částečně zablokuje komín).
  10. Na úrovni posledních 14 řádků je instalována trubka pro odstraňování spalovacích produktů.

Průmyslové jednotky z kovu

Moderní litina a varná jednotka.

Nejúčinnějšími průmyslovými zařízeními pro vytápění jsou litinové analogy dlouhého spalování. Jsou ušetřeny z hlavní nevýhoda konstrukcí na tuhá paliva - časté pokládání paliva. Pokyn uvádí, že tyto jednotky jsou schopny pracovat půl dne na jedné části paliva.

Výběr litinové kamny

Při výběru jednotky zvažte takové momenty.

  1. Kapacita pece. Litinové kameny dlouhého hoření mohou vytvořit komfortní teplotní režim v pokojích o rozloze 80/150 m ?. Deklarovaná kapacita (maximální) některých modelů je dostatečná k zahřívání a 250 m ?.
  2. Druh paliva je také důležitým faktorem. Nejlepší možností je vybrat univerzální sporák, který lze ohřívat všemi typy tuhých paliv: uhlí, dřevo, dřevo a rašelinové brikety, pelety. Jeho cena se příliš neliší od běžných analogů.
  3. Volitelné funkce přístroje jsou důležité pro spolehlivost a snadné používání zařízení. Můžete například načíst palivo ručně nebo automatizovat. Rovněž je možné regulovat přenos tepla pece pomocí vestavěného termostatu.
  4. Kamna s varnou deskou nemají vodní okruh, takže nejsou spojeny s určitou oblastí budovy.
  5. Moderní konstrukce pro odstranění kouře umožňují instalovat kamnu kdekoli ve zvolené místnosti.

Dávejte pozor! Litinové ohřívací kamny se zabudovaným varným panelem nemusí být připojeny k topnému systému domu. Ohřívá pokoje s konvekcí vzduchu. Tato metoda je dobrá, protože dosahuje vysokého výkonu a účinnosti kamny.

Závěr

Koupením sporáku, který má povrch vaření, řešíte dva problémy najednou - můžete zahřát vaši dacha a zbavit se problému vaření. Video v našem článku nese spoustu zajímavých informací.
