Jeřáby pro vytápění radiátorů: jak vybrat potřebné uzavírací

Pro správné fungování topného systému je nutné přesně regulovat objem chladicí kapaliny, která vstupuje do akumulátoru, a odebírat z něj nahromaděný vzduch. Navíc je někdy třeba - v případě nehody nebo nutnosti plánované výměny - zcela zablokovat přístup tekutiny k topnému panelu. Ve všech výše uvedených případech pomůžete kohoutek na topném tělesu, díky němuž budete schopni vypnout různé části klimatické sítě vlastním rukama, aniž byste zcela zastavili jeho provoz a vybíjení baterií.

Vodovodní kohouty

Účel zařízení

Jeřáby namontované na radiátorech jsou nutné nejen k zablokování přístupu vody k zařízení.

Vykonávají mnoho dalších stejně důležitých úkolů:

• regulujte teplotu radiátoru omezením množství horké vody čerpané baterií;
• odstraňte vzduchové zástrčky z topného systému, což výrazně snižuje účinnost jeho práce;

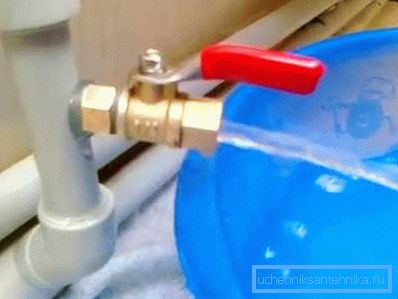

• Používají se k plnění a vypouštění chladicí kapaliny nejen v radiátorech, ale také v potrubích, které je spojují;

• lze využít k vypnutí topné sítě v případě nehody, plánované nebo nouzové opravy.

Na základě výše uvedených úkolů je nutné rozlišit následující typy jeřábů:

1. Odpojte hlavní potrubí, část topné sítě nebo samostatné zařízení. S jejich pomocí můžete vypnout vodu v případě nehody nebo opravy.

1. Nastavení průtoku vody. V takovém případě kromě režimů "zapnuto" a "vypnuto" musí být i jiné. Schopnost nastavit teplotu v domě závisí na tom, jak přesně může ventil nastavit množství dodávané chladicí kapaliny.
2. Vypouštět plyn nebo vodu. V prvním případě ventily pomáhají zbavit se vzduchových uzávěrů, ve druhém - odstranění tekutiny z potrubí a radiátorů, po kterém je můžete kontrolovat a vyměnit.

Místo instalace

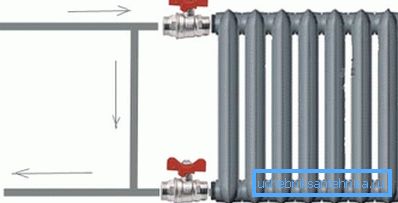

Navzdory názvu může být ventil topného tělesa namontován nejen na určeném zařízení, ale i na jiných místech (v závislosti na funkčním účelu):

• u vchodu do ústředního topení do suterénu domu - otevírají a zavírají na začátku a na konci topné sezóny;
• na potrubí (potrubí mezi přívodem a výstupem akumulátoru, které zajišťuje přímé proudění chladicí kapaliny) - zde jsou potřebné regulační ventily ke snížení nebo zvýšení objemu tekoucí tekutiny a přepnutí vynucené sítě k přirozenému oběhu;
• na stoupačích - často jsou tyto jeřáby namontovány u vchodů do bytu ve výškových budovách a umožňují opravu místní klimatické sítě bez vypnutí celého systému;
• na tryskách baterií - jejich hlavním účelem je nastavit teplotu vzduchu, protože zde jsou vhodné automatické termostatické ventily;

• v místech, kde se může vytvářet vzduchová bariéra - zde jsou instalovány Mayevského kohouty, které slouží k uvolnění vzduchu, který se hromadí, když je systém naplněn chladicí kapalinou nebo během jeho provozu.

Dávejte pozor! Použití ventilů, nastavitelných automaticky, umožňuje bez lidského zásahu dávkovat množství vody vstupující do akumulátoru a odstranit nahromaděný vzduch ze systému. Nevýhodou těchto řešení je pouze jedna - vysoká cena.

Použité materiály

Vlastností uzavíracího a regulačního ventilu instalovaného v topných systémech je jeho neustálý kontakt s chladicím médiem, jehož chemické a fyzikální složení často opouští.

Proto musí být použitý materiál odolný proti korozi a dobře odolávat mechanickému působení abrazivních částic, které se nacházejí v cirkulační tekutině.

Nejčastěji používané jeřáby jsou vyrobeny z těchto materiálů:

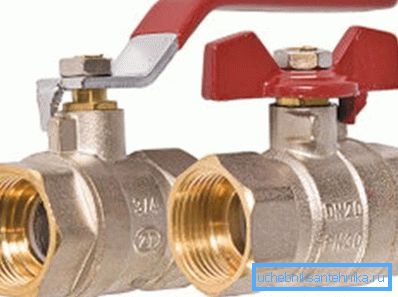

• mosaz - upevněno na potrubí se speciálním příslušenstvím;

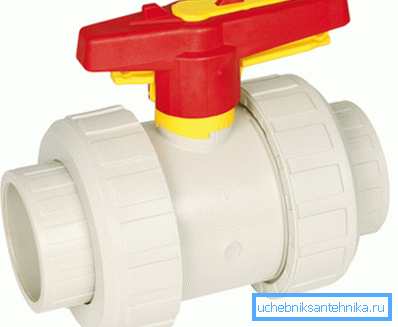

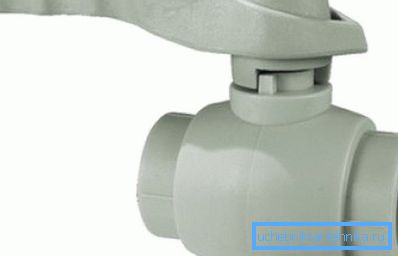

• polypropylen - je instalován na polymerních trubkách pájením.

Tip! V některých prodejnách najdete silniční jeřáby. Vypadají jako mosaz, ale stojí mnohem méně. Jejich kvalita, pevnost a trvanlivost jsou nízké, takže byste neměli používat takové ventily pro návrh inženýrských sítí.

Typy jeřábů

Všechny stávající jeřáby jsou rozděleny do dvou skupin:

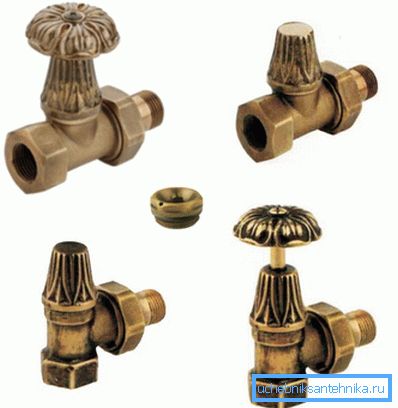

1. Uzavřete. Jsou rovné a hranaté. Jsou montovány na radiátory a slouží k blokování přístupu a regulaci množství horké vody vstupující do baterií. Jejich použití umožňuje chránit topný panel před hydraulickým a pneumatickým nárazem, ke kterému dochází při plnění systému chladivem. Kromě toho poskytují příležitost vypnout určitou baterii a opravit, vyčistit nebo vyměnit. Snadno se montují na baterie pomocí trubkových závitek, které tvoří zcela těsné spojení. Vydržte silný tlak kapaliny a máte atraktivní vzhled.

Nevýhodou je nemožnost jemné regulace teploty v místnosti. Často se používá v autonomních topných systémech, kde přepínání režimu probíhá pomocí ovládacího panelu kotle.

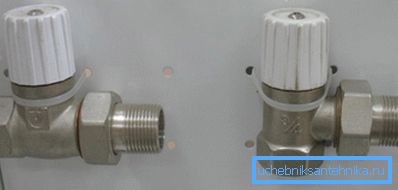

1. Termostaticky řízené. Uvnitř jeřábu je speciální flexibilní nádoba naplněná kapalinou nebo plynem. Při ohřátí nebo chlazení se zvyšuje nebo snižuje, reguluje přístup vody k baterii a tím i teplotě. Existují dva typy termostatických jeřábů:

• s ručním ovládáním - v tomto případě otočíte knoflíkem a nastavíte teplotu sami, se zaměřením na čísla, která jsou aplikována na tělo jeřábu;
• automatické - v tomto případě je teplota v místnosti řízena mikročipem v závislosti na vnějších podmínkách (používají se údaje dodávané speciálními senzory).

Výhody nejnovějšího typu jeřábů jsou zřejmé:

• schopnost měnit teplotu baterie v závislosti na povětrnostních podmínkách;
• úspora nosiče tepla díky jemnějšímu nastavení funkce klimatického zařízení;
• ochrana proti zamrznutí chladicí kapaliny s prudkým poklesem venkovní teploty.

Klasifikace uzamykacích mechanismů

Topné kohouty jsou klasifikovány podle dalšího znaku - konstrukce zajišťovacího zařízení.

Jsou to:

• koule (příruba) - může být pouze ve stavu zapnuto a vypnuto, nejsou k dispozici mezilehlé možnosti;

• kuželovitý - umožňují uzavřít otvor pro průtok vody, otevřít ji a dát ventil do mezilehlých poloh;
• automatické - regulace objemu tekoucí tekutiny je regulována pomocí speciální elektroniky.

Přírubové kohouty jsou nejčastěji instalovány na potrubích. Je to proto, že jejich konstrukce je schopna odolat vysokému tlaku kapaliny. Mohou spolehlivě sloužit po dlouhou dobu.

Co se týče samotných radiátorů, používají kuželovité výrobky vybavené spojkami. Přítomnost závitu umožňuje těsné upevnění regulačních ventilů na vstup a výstup akumulátoru a kuželový zajišťovací mechanismus umožňuje přesnější nastavení množství příchozí vody.

Mayevsky jeřáb

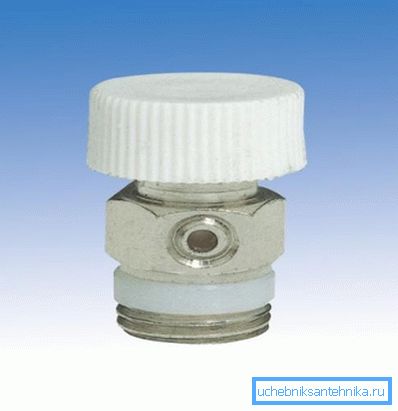

Vedle vodovodních kohoutků jsou na radiátory namontovány vzduchové baterie. Jsou nazývány Mayevskými jeřáby. Slouží k odstranění vzduchu, který se při provozu systému nevyhnutelně tvoří v potrubí a radiátorech. Pokyny pro instalaci topných systémů zajišťují instalaci takových zařízení v horní části každého topného panelu.

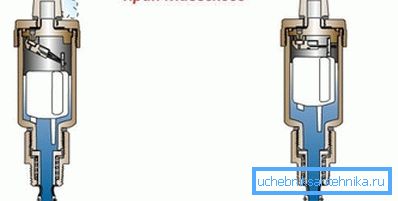

Princip činnosti

Hlavní prvek jeřábu Mayevsky slouží jako jehlový vzduchový ventil. Tento mechanismus lze aktivovat pomocí speciálního klíče nebo běžného šroubováku.

Vzduchový ventil musí být instalován na straně opačné k sacímu ventilu chladiče. Jakmile je nosič tepla naplněn, vzduch přítomný v akumulátoru se zvedne a hromadí se v horním horním rohu zařízení. Je instalován jeřáb, kterým se uvolňuje vytvořená vzduchová zátka.

Postup při práci s ventilem Mayevsky je jednoduchý: musíte šroub vyšroubovat, dokud se neobjeví syčivý zvuk, který vysílá odchozí vzduch. Jakmile voda vyteče z otvoru, může být ventil uzavřen.

Jeřáb může mít polymerní těleso nebo být vyroben z mosazi. Obě tyto možnosti jsou zcela spolehlivé. Je nutné pouze zajistit, aby výstup ventilu vzduchu nebyl ucpaný pevnými částicemi, které se někdy nacházejí v chladicí kapalině. Můžete jej vyčistit běžnou jehlou.

Tip! Pokud máte v domě vykurovací systém s nuceným oběhem, je nutné vypnout čerpací zařízení před odstraněním airboxu pomocí Mayevského jeřábu. V opačném případě horká voda bude proudit příliš rychle a vzduch nebude mít čas hromadit v horní části chladiče.

Automatické ventily

Každý výrobce sanitárního zařízení se snaží vytvořit zařízení, které reguluje určité parametry inženýrských sítí bez zásahu člověka. To se týká také vzduchových ventilů, které odstraňují zástrčky z baterií a topných trubek.

Automatický jeřáb Mayevsky nevypadá prakticky nijak odlišný od jeho předků. Princip fungování se také nezměnil. Zvláštní mechanismus však samostatně otevře ventil, když se tlak vzduchu v akumulátoru zvedne nad nastavenou hodnotu.

Instalovaný automatický vzduchový ventil tak osvobodí vás od nutnosti pravidelně kontrolovat topný systém, aby detekoval zaseknutí vzduchu a ručně je odstranil.

Vlastnosti instalace automatických jeřábů Mayevsky

Toto zařízení lze namontovat na téměř všechny stávající radiátory. Majitelé rozšířených litinových baterií však budou muset být zklamáni. Mayevsky jeřáb jim nepomůže vyrovnat se se vzduchem v klimatické síti.

To je ovlivněno následujícími okolnostmi:

1. Vnitřní povrchy litinového radiátoru se během provozu postupně zhoršují, částice se uvolňují, dostávají do chladicí kapaliny a mohou zablokovat otevření bypassu automatického vzduchového ventilu.
2. Centrální systém zásobování vodou, jehož součástí jsou litinové baterie, není vybaven filtry, které zachycují pevné částice, které jsou v tekutině pro přenos tepla. Kromě toho se do vody často přidávají různé agresivní chemikálie, které rovněž negativně ovlivňují činnost vzduchových ventilů.
3. Z radiátorů připojených k městskému vytápění často v letním období vypouštějí vodu. Proto po naplnění systému mohou vzniknout příliš velké zátky, které nebudou vyvíjet přes otvor o průměru 2 mm. Budeme muset použít efektivnější metody.

Dávejte pozor! Všechny výhody automatických Mayevských jeřábů se odhalují pouze při navrhování autonomních řídicích systémů, kde je možné řídit kvalitu chladicí kapaliny, její teplotu, tlak a další stejně důležité provozní parametry.

Závěr

Uzavírací a regulační ventily pro organizaci cirkulace vody a vzduchu v topném systému hrají velmi důležitou roli. Ale kromě toho je v návrhu topných sítí použito mnoho dalších zařízení. Další vizuální prvky našeho tématu naleznete níže.
