Jednoobvodové topné kotle: ekonomické vytápění s minimálními

Nejběžnější, šetrné k životnímu prostředí a úsporné zařízení pro vytápění soukromých domů a bytů jsou oprávněně považovány za dvoukruhové a jednokruhové plynové podlahové topení. A i když druhá nemůže ohřívat vodu pro horkou vodu, jejich cena je poněkud nižší, stejně jako spotřeba plynu, což činí tuto volbu více než opodstatněnou.

Princip činnosti a vlastností

Jak jste již pochopili, moderní průmysl vyrábí dva hlavní typy plynových klimatických zařízení:

1. Ohřívače se dvěma okruhy, které kromě zvýšení teploty chladicí kapaliny vstupující do topného systému ohřívají vodu používanou pro domácí účely. Pro tento účel jsou ve spalovací komoře dvě cívky a v některých případech zásobní nádrž, která obsahuje zásobu již ohřáté vody.
2. Jednoobvodové plynové topné kotle - provádí pouze jednu funkci - udržuje komfortní teplotu v místnosti. Jejich výhody spočívají v malém (oproti předchozímu provedení) nákladům, snížením průtoku chladicí kapaliny, jednoduchosti konstrukce, snadné instalaci a údržbě.

Jedno kotlové plynové kotle - vytápění, ale ne horká voda - jsou již dlouho známy. V minulém století inženýři našli způsob, jak přeměnit energii hořícího plynu na teplo, které ohřívá domov.

Nicméně ve srovnání s dříve používaným acetylenovým hořákem mají moderní přístroje řadu výhod, které byly důvodem jejich široké distribuce:

• všechny produkty spalování škodlivé pro člověka jsou vyvedeny prostřednictvím speciálního koaxiálního kanálu;
• plynové topné kotle s jedním okruhem účinně rozvádějí teplo do všech místností domu (pomocí radiátorů, potrubí a nosiče tepla) a nevyžadují přenášení plynovodu do každé místnosti;
• všechny ohřívače obsahují ovládací a ovládací zařízení, pomocí něhož můžete nastavit požadovaný režim provozu s vlastními rukama, který je udržován v průběhu topné sezóny;
• Podlahové a stěnové topné kotle s jedním okruhem mají vylepšenou konstrukci spalovací komory, díky níž je dosaženo velmi vysoké účinnosti (podle ujištění některých výrobců - více než 100%).

Dávejte pozor! Navzdory všem výhodám je jednokruhový plynový kotel určený k vytápění i nadále vysoce rizikovým zařízením, protože porušení postupu při manipulaci s plynem může poškodit lidské zdraví a majetek. Proto existuje instrukce obsahující bezpečnostní předpisy, které by měly být přísně dodržovány.

Výhody použití

V současné době existuje vedle zemního plynu i několik dalších zdrojů energie, které lze použít k ohřevu obytných domů nebo komerčních prostor:

• palivové dříví;
• uhlí;
• elektřina;
• motorová nafta.

Analýza cen výše uvedených paliv přesvědčivě dokazuje, že využívání plynu je v současné době nejvýnosnější.

Nahraďte plynový jednokruhový topný kotel a současně úspornější můžete alternativní inovativní zařízení, které využívá k ohřevu energie ultrafialového záření slunce, větru a tepla nahromaděných půdou.

Jedná se o následující zařízení:

• sluneční kolektory;

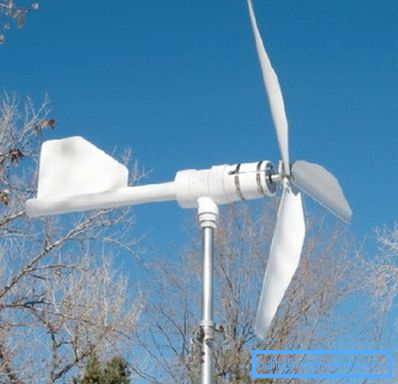

• větrné elektrárny;
• tepelných čerpadel.

Počáteční náklady na instalaci takového zařízení jsou poměrně vysoké a doba návratnosti je od 15 do 30 let, což není k dispozici všem spotřebitelům. Proto je hlavním zemním plynem téměř jediná alternativa.

Dávejte pozor! Veškeré vybavení jednokruhového plynového topného kotle je k dispozici pouze v případě, že hlavní plynovod je připojen k bytu nebo domu.

Druhy

Místo instalace

V závislosti na výkonu, velikosti a konstrukčních vlastnostech existuje několik typů plynových ohřívačů:

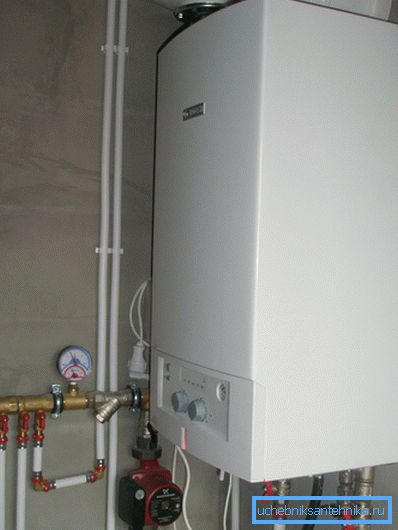

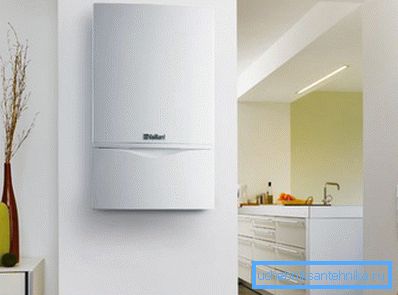

1. Jednoobvodové plynové topné kotle. Obvykle se jedná o domácí spotřebiče malé kapacity a velikosti, které lze použít k ohřevu městského bytu, venkovského domu nebo malé chatky. Jejich hlavní výhodou je kompaktnost. Pro instalaci nepotřebujete přidělit samostatnou místnost, jen ji zavěste na stěnu kuchyně nebo v komoře.

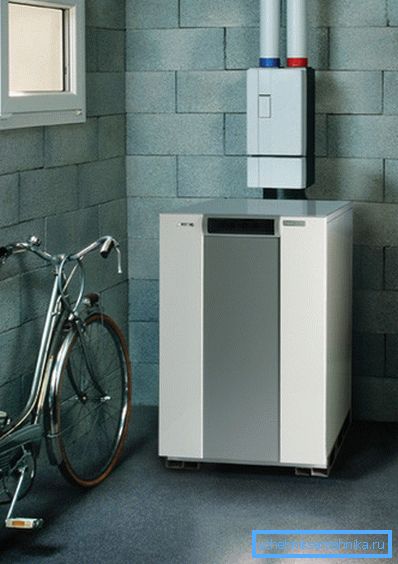

1. Jednoobvodové plynové topné kotle. Jedná se o masivní zařízení s vysokým výkonem, schopnou dodávat teplo do obytných budov o rozloze více než 300 metrů čtverečních, stejně jako průmyslové a obchodní prostory.

Zařízení je masivní, protože konzoly nemohou odolat jejich hmotnosti. Obvykle se instalují na podlahu v kotelnách, což jsou prostory v domě nebo v samostatné budově. Druhá možnost je výhodnější, neboť umožňuje chránit osoby žijící v domě před únikem plynu.

Použitý nosič energie

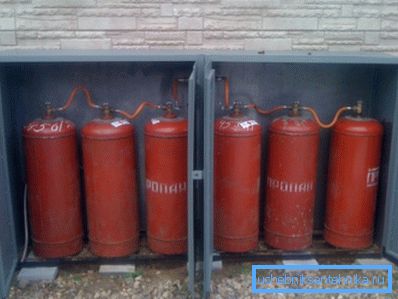

Jednofázové topné kotle na plynové stěny jsou provozovány na zemním plynu, které je dodáváno spotřebiteli prostřednictvím hlavního potrubí. Mnoho domácích modelů je však vybaveno součástmi, které vám umožňují snadné opětovné použití hořáku k použití zkapalněného plynu, který lze zakoupit ve válcích.

Výkonné zařízení podlahového vytápění nemůže fungovat na lahvovém palivu, neboť pro jejich provoz je zapotřebí příliš velká zásoba, což činí takové rozhodnutí ekonomicky neziskové.

Materiál tepelného výměníku

Tento termín se týká sestavy plynové jednotky, kterou se teplo ze spalování paliva přenese do chladicí kapaliny. Ten je veden do radiátorů, které ohřívají vzduch.

Moderní výrobci vyrábějí ohřívače, jejichž výměník tepla je vyroben z takových materiálů:

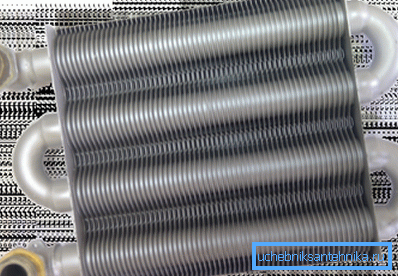

1. Ocel. Nejlevnější, ale nejméně trvanlivé modely. Jejich životnost nepřesahuje 10 let, po které může být nutná výměna. Ocelové výměníky tepla nejsou instalovány u vysokokapacitních kotlů kvůli jejich nízké účinnosti.

Strukturálně takový výměník tepla sestává z válce, ve kterém dochází ke spalování, kolem kterého jsou uspořádány trubky s cirkulující vodou ve spirále. Palivo v těchto kotlích je směs plyn-vzduch, protože vytápěcí zařízení a vyžaduje dvoukanálové koaxiální potrubí, které provádí přívod čerstvého vzduchu z ulice.

1. Litina. Jejich široké rozložení brání velkou váhu a citlivost na výrazné teplotní výkyvy (v tomto případě litina trhliny). Mezi výhody patří vysoká tepelná vodivost, setrvačnost a trvanlivost.

Nejčastěji jsou litinové výměníky tepla instalovány v silných podlahových kotlích, kde hmotnost nehraje významnou roli.

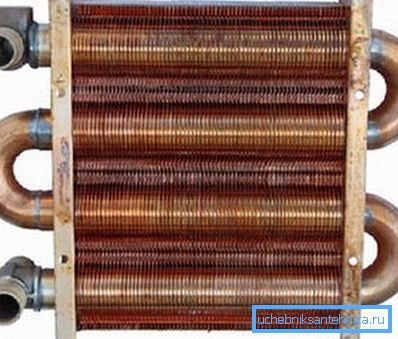

1. Měď. Více než 8krát účinnější než litina i ocel. Měď však nemůže odolávat vysokým teplotám, protože výměníky tepla tohoto typu jsou instalovány pouze v nízkoenergetických vytápěcích systémech určených pro individuální použití (v bytech a malých chatkách).

Návrh spalovací komory

Jednoobvodové kotle používané pro domácí potřeby mohou mít otevřenou a uzavřenou spalovací komoru.

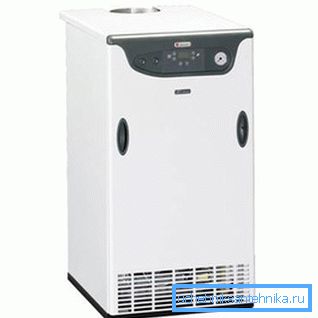

První, tj. Kotle vybavené atmosférickým hořákem, slouží k udržení plamene vzduchu v místnosti. Navíc potřebují komín k odstranění nebezpečných produktů pro člověka.

Pro zajištění bezpečnosti obyvatel domu při použití kotle s otevřenou spalovací komorou musíte splňovat následující požadavky:

• ohřívač může být instalován pouze v samostatné místnosti (kotelna), jejíž plocha přesahuje 4 metry čtverečních (někdy více - to vše závisí na výkonu a velikosti použité jednotky);
• pro zajištění větrání v kotelně musí být dveře o minimální šířce 80 cm a okno musí být vybaveno;
• Při navrhování komína je nutné dodržovat určitá pravidla - měla by být širší než vývod kotle, stát přísně svisle (jako poslední možnost, nemá více než 3 otáčky) a být z nerezové oceli s izolací, která zabraňuje tvorbě kondenzátu.

Dávejte pozor! Pokud porušíte pravidla pro konstrukci komína, v něm se nezobrazí přirozený proud vzduchu, který odstraňuje produkty spalování. Z tohoto důvodu se v místnosti může hromadit výbušný plyn, který je nebezpečný pro lidi.

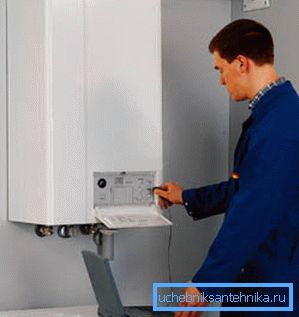

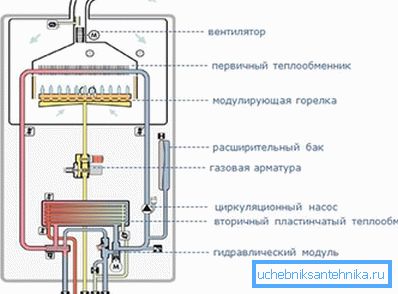

Na rozdíl od výše popsaného typu je kotel s uzavřenou spalovací komorou vybaven turbínou, která čerpá čerstvý vzduch a odstraňuje spaliny. Pro provoz takového topného zařízení stačí instalovat koaxiální kanál malého průměru, který stojí na ulici.

Výstupní potrubí se skládá ze dvou částí: zevnitř - kouř je odstraněn, zvenku je nasáván vzduch. Vzduchová směs vstupující do hořáku je částečně vyhřívána, což zvyšuje účinnost zařízení.

Nevýhodou turbínového kotle je nutnost jeho připojení k elektrické síti, protože pro napájení motoru ventilátoru je nutná elektřina.

Způsob zapálení

V současné době je nejběžnější model plynových kotlů vybavených elektronickými zapalovacími zařízeními. Speciální zařízení analyzuje teplotu okolí a zapaluje nebo zhasívá plamen v závislosti na vnějších podmínkách.

Díky elektronickému zapalování lze dosáhnout výrazného úspory plynu při zachování pohodlných podmínek v místnosti. Zařízení pracuje bez nutnosti zásahu člověka.

Nicméně takové modely kotlů mají několik nevýhod:

• při odpojení napájecího zdroje jednotka přestane fungovat, což v případě dlouhodobé nehody může vést k zamrznutí chladicí kapaliny a narušení integrity potrubí a radiátorů;
• instalace takovýchto kotlů není možná u letních domů, kde se pro účely požární bezpečnosti úplně zastaví napájení na konci letní sezóny.

Řešením je koupit piezoelektrický kotel. V takovém případě musíte zahájit proces spalování, musíte stisknout speciální tlačítko. Poté dochází k zapálení plynu za pomoci neustále se rozvíjejícího zapalovače.

Nevýhodou tohoto řešení je zvýšená spotřeba zemního plynu, která se spotřebovává pro zapálení zapalovače.

Použití tepla

Výrobci plynových kotlů neustále pracují na zlepšení účinnosti jejich používání a zvýšení účinnosti.

Díky jejich úsilí jsou nyní dva hlavní typy kotlů, z nichž jedna je nákladově efektivnější:

1. Konvekční topné jednotky. Účinnost kotle je ovlivněna vlhkostí, která se vytváří ve výměníku tepla. K odstranění tohoto typu kotle se používá vysoká teplota spalovací komory. V tomto případě se však část energie získané spalováním plynu vyčerpává, a nikoliv při ohřevu chladicí kapaliny.
2. Kondenzační kotel. V tomto případě je teplota výměníku tepla poněkud nižší, což vede k odpaření, ale ke kondenzaci kapaliny. Díky této konstrukční funkci je dosaženo vyššího výkonu zařízení.

Závěr

Jednoobvodové topné kotle - skvělé řešení pro zajištění komfortního mikroklimatu v domě či apartmánu. Pokud však váš dům není vybaven centrální inženýrskou sítí pro dodávku teplé vody, musíte se o to postarat dodatečně (viz také článek Plynové dvojité průtokové kotle pro vytápění je vynikajícím řešením pro vytápění venkovského domu).

Další informace o klimatických systémech používaných v soukromých domech a bytech se můžete dozvědět z videa, které se vám nabízí.
