Jednoduchá topná soustava soukromého domu a instalace

Jednoduchý topný systém je nejjednodušší a nejhospodárnější řešení pro soukromé domy. Nicméně, aby to bylo opravdu efektivní, předtím, než začnete s jeho designem, je nutné se seznámit s některými nuance a rysy takového vytápění. V následující části se budeme bližší podívat na to, co tato schéma představuje a jak se jednorázové vytápění soukromého domu provádí vlastními rukama.

Zvláštní funkce

Hlavním rozdílem zvažovaného systému ze dvou trubek je to, že neexistuje oddělení hlavních kanálů od přímých a zpětných. Výsledkem je, že uzavřený topný okruh prochází celým domem podél určité cesty. Současně jsou radiátory zapojeny do série v požadovaných bodech.

Vyrovnání teploty v různých místnostech se provádí změnou počtu článků baterie a nastavením propojky.

Kromě toho následující zařízení umožňují nastavit teplotní vyvážení:

• Termostatický ventil;
• Vyvažovací ventily,
• Regulátory chladiče nebo kulové kohouty.

Obecně platí, že zařízení takového systému je poměrně jednoduché.

Zásluhy

Uvažovaná schéma má mnoho výhod, mezi které patří:

• Ekonomický design, protože jeho instalace vyžaduje mnohem menší potrubí.
• Snadná instalace a opravy.
• Schopnost položit potrubí nad podlahu nebo dokonce pod ní.
• Možnost realizace jak v jednopatrovém domě, tak i ve struktuře s několika podlažími. Navíc uzavřený kroužek může pokrývat i velkou plochu domu.

Z těchto důvodů se schéma jednorázového topného systému soukromého domu rozšířilo.

Nevýhody

Spolu s výhodami jednoho potrubí má některé nevýhody:

• Funguje neúčinně bez nuceného oběhu, provádí se speciální čerpadlo.
• Pokud vytváříte tlak v systému pomocí horního potrubí, musíte použít trubky s větším průměrem, jejichž cena je vyšší. Komunikace může navíc zkazit vnitřní prostor. Proto je z estetického hlediska lepší ukrýt trubky pod podlahou.
• Není možné měnit stupeň vytápění jednotlivých baterií (při instalaci podle jednoduchého schématu).

Obecně, jak vidíme, nevýhody takového schématu nejsou kritické.

Způsoby instalace radiátorů

V jednom potrubním systému mohou být radiátory připojeny dvěma způsoby. Proto před dokončením instalace struktury je třeba se seznámit s funkcemi obou možností:

Druhá schéma je tedy složitější a nákladnější, ale má významné výhody, a proto je výhodnější. Zejména má smysl používat ho ve velkých domech.

Instalace jednoho potrubního systému

Materiály

Aby byl v domě vybaven jednorázový vytápěcí systém, měly by být připraveny následující materiály a vybavení:

• Požadovaný výkon kotle.
• Oběžné čerpadlo.
• Otevřená expanzní nádoba nebo typ membrány.
• Trubky - 25 mm pro dálnice a 20 mm pro připojení baterií. Například pro tyto účely můžete použít polypropylenové trubky.
• Radiátory.
• Trubky pro potrubí.
• Mayevsky jeřáby pro odstranění vzduchu z radiátorů a dálnic.

Dávejte pozor! K určení množství materiálů je nejprve nutné sestavit návrh systému podle měřítka.

Montážní technika

Takže stručný návod na instalaci topení je následující:

• Prvním krokem je instalace kotle podle umístění v diagramu.

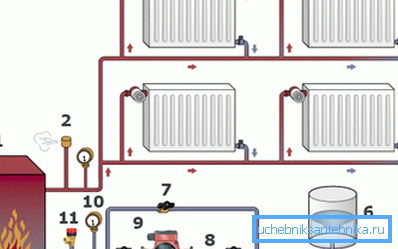

• Poté je potrubí namontováno. Na místech, kde jsou baterie připojeny, byste měli instalovat odpaliště, které vám umožní obcházet, jak je znázorněno na obrázku.
• Dále na vybraném místě je třeba nainstalovat oběhové čerpadlo. Technicky lze zařízení připojit k hlavnímu potrubí na libovolném místě, avšak v důsledku omezení maximální provozní teploty by mělo být čerpadlo umístěno v "nejchytřejším" místě sítě.

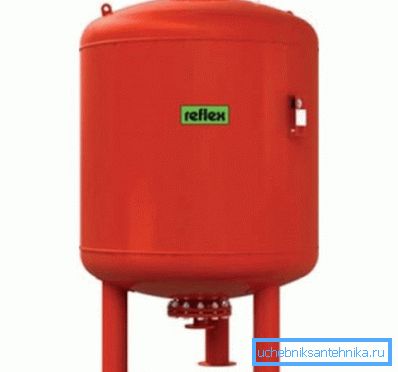

• Poté je nainstalována expanzní nádoba. Je-li otevřený, měl by být umístěn v horní části, například v podkroví. Membránové nádrže lze instalovat kdekoli, nejčastěji jsou umístěny v blízkosti kotle.

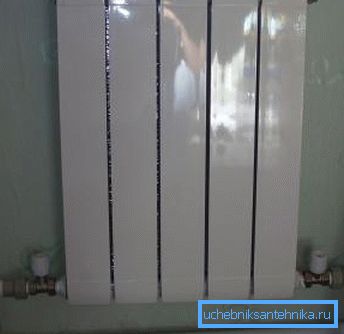

• Pak jsou radiátory připojeny k systému podle projektu. Také v této fázi jsou instalovány překrývající se kohouty, zástrčky a Mayevsky kohoutky.
• Posledním krokem je tlakové zkoušky se stlačeným vzduchem. Poté se provádí zkušební chod systému a jeho nastavení.

Dávejte pozor! Při instalaci topné trubky s přirozenou cirkulací je nutné vydržet sklon 3-4 stupňů. Pokud systém zahrnuje nucený pohyb chladicí kapaliny, měl by být sklon 1 cm na metr.

Zde jsou možná všechny hlavní body instalace vytápění na schématu s jedním potrubím.

Závěr

Jedno-trubkový topný systém lze použít pro všechny typy soukromých domů. Jediná věc, kterou musíte správně navrhnout a vyhnout se chybám při instalaci. Z videa v tomto článku můžete získat další informace o tomto tématu.
