Jednoduchá topná soustava: jak vytápět svůj dům s

Výběr topení vlastní chalupy je jednou z nejdůležitějších etap návrhu a výstavby bydlení. To záleží nejen na pohodlí a pohodlí v domě, ale kolik peněz bude vynaloženo na nástroje. Optimální volbou pro budovy s malou plochou je jednopatrový vytápěcí systém s přirozenou cirkulací, pravidla pro instalaci, kterou si uděláte sami a která bude popsána níže.

Druhy

Jedno trubkové vytápění může být navrženo podle několika různých schémat. Výběr konkrétního typu závisí na vašich osobních preferencích, stejně jako na charakteristikách objektu, který je vybudován.

Každá schéma jednorázového topného systému má však následující vlastnosti:

• v této inženýrské síti nedochází k dělení do potrubí pro dodávání chladicí kapaliny a výtokové kapaliny z radiátorů;
• všechna zařízení jsou zapojena do společného systému v sérii a chladicí kapalina, procházející systémem, popisuje prstenec;
• Uzavřený jednorázový topný systém (s uzavřeným okruhem cirkulace teplé vody) lze kombinovat s dvou-trubkovým - v tomto případě je voda na podlaze přiváděna a odstraněna dvěma kanály a vodiče jsou uspořádány jeden po druhém.

Stavební inženýři rozlišují čtyři odrůdy jednočinných obvodů, které se liší způsobem instalace potrubí spojujícího kotel s radiátory.

1. Jednoduchá schéma topení se spodní sestavou potrubí. V tomto případě chladicí kapalina protéká potrubími uspořádanými vodorovně a položenými pod podlahou (nebo pod ním), po které se zvedá na nainstalované topné panely. Výhodou tohoto systému je snadné nastavení teploty a schopnost blokovat jednotlivé prvky inženýrské sítě v případě nehod nebo preventivní údržby.

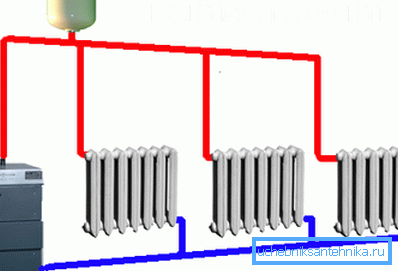

1. Jednoduchá topná soustava s horním rozdělením. Zde se chladicí kapalina, která opouští ohřívač, okamžitě zvedá do nejvyššího bodu sítě, a poté se rozděluje pomocí trubek umístěných vodorovně nad topnými panely.

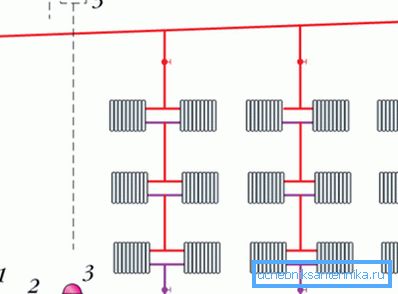

1. Monotube vertikální topný systém. Jeho zvláštností je, že v místnostech nejsou žádné vodorovně položené potrubí. Zde chladicí kapalina, která spadá do horního bodu, proudí svisle směrem dolů a prochází cestou radiátory instalovanými v místnostech.

1. Monotubní horizontální topný systém je zásadně podobný předchozímu, ale zde jsou trubky uspořádány vodorovně. Často se tato schéma používá v jednopodlažních domech.

Kromě výše popsaných odrůd je schéma vytápění jednoho potrubí:

• s přirozenou cirkulací chladicí kapaliny;
• s nucenou organizací toku vody.

V prvním případě je tok tekutiny zajištěn teplotním rozdílem a tudíž i hustotou. Tlak chlazené vody vytékající z radiátorů přemístí méně hustou a horkou chladicí kapalinu do vyšších bodů potrubí, odkud se dále rozšiřuje.

Aby taková síť fungovala normálně, je při instalaci potrubí nutné uspořádat svah k kotli o 3-4 stupně. A to není vždy možné v jednopatrových budovách velké délky (více než 30 metrů).

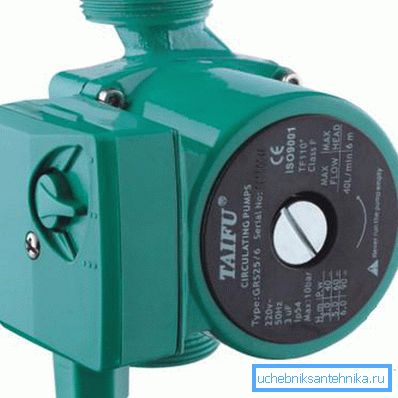

Systém nucené cirkulace je dodatečně vybaven čerpadlem, které je instalováno před vstupem zpětného (studeného) potrubí do kotle. V tomto případě může být sklon menší (od 0,5 do 1 stupně).

Dávejte pozor! Schéma s přirozenou cirkulací je výhodnější, protože je méně energeticky neutrální - její fungování nezávisí na přítomnosti nebo nepřítomnosti elektřiny.

Aby se zabránilo stagnaci vody během výpadku elektrické energie, inženýři doporučují instalaci takzvaného akceleračního kolektoru. Jedná se o společnou vertikální trubku, která zvyšuje chladicí kapalinu na horní část systému - ve výšce nejméně 1,5 metru vzhledem k radiátorům.

Montáž

Princip činnosti a prvky

Uzavřený topný systém s jedním potrubím je kroužek, ve kterém jsou součástí jeho součástí:

• kotel, který ohřívá chladicí kapalinu na předem stanovenou teplotu;
• potrubí, kterým je dodávána horká voda do radiátorů a po jejich průchodu do kotle;
• topné panely;
• expanzní nádrž.

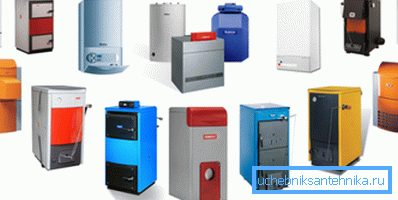

Při výběru kotle věnujte pozornost typu použitého paliva. Nejhospodárnější ohřívače, kde je voda ohřívána plynem. Pro tento účel je nutné, aby plynovod vyhovoval vašemu webu. Kromě toho se často používají zařízení na pevné nebo kapalné palivo, zkapalněný plyn nebo kombinované jednotky.

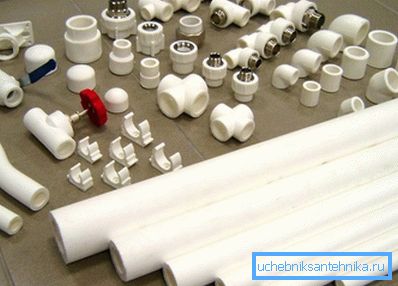

Průměr trubek závisí na délce vytápěcí sítě, druhu radiátorů v prostoru domu, výkonu kotle apod. V současné době nejběžnější potrubí různých polymerů.

Při výběru potrubí a radiátorů pro návrh jednorázového topného systému je třeba vzít v úvahu technické parametry (objem požadované kapaliny, její tlak, teplota, průměr potrubí, plocha radiátorů atd.), Které musí být předem stanoveny.

Výpočet hydraulického ohřevu - jednopatrový systém s libovolným umístěním hlavního zásobníku chladicí kapaliny - lze provést samostatně nebo svěřit tuto práci odborníkovi. Cena takové služby obvykle není příliš vysoká.

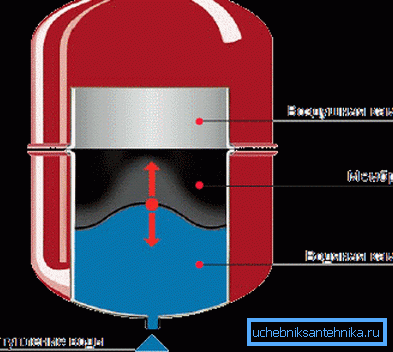

Expanzní nádrž je nutná pro regulaci tlaku kapaliny v systému a zabraňuje jeho poruše v případě jeho nárůstu. Moderní systém vytápění zahrnuje použití uzavřené expanzní nádrže. Skládá se ze dvou komor oddělených pružnou přepážkou. V jednom z nich je vzduch čerpán pod vysokým tlakem, druhý je připojen k topným potrubím.

Dávejte pozor! Expanzní nádoby uzavřeného typu mohou být instalovány nejen na horní straně systému, ale také na jakémkoliv místě vhodném pro vás, například kotelnu nebo technickou místnost. Další výhodou je, že nedostatek přímého kontaktu se vzduchem zabraňuje předčasné korozi kovových částí topného systému.

Výběr možností pro připojení topných panelů

Schéma jednorázového připojení topných radiátorů zajišťuje průtok chladicí kapaliny nebo konstrukci tzv. Bypassů - úseků potrubí, kterými může proudit horká voda a obcházet chladič.

V prvním případě není potřeba uspořádání stoupacího potrubí pro přepravu tekutiny. Voda proudí z kotle a protéká každým chladičem: od horní části dolů nebo od nejbližší k dalekohledu. Současně se teplota vody postupně snižuje a nejnižší (daleko) místnosti mohou být špatně vytápěny.

Tuto situaci lze předejít, pokud jsou radiátory menšího prostoru namontovány na začátku topného systému než na konci.

Nevýhoda systému je správně považována za neschopnost instalovat uzavírací ventily a termostatické ventily na potrubí, protože překrytí jediného ventilu bude mít za následek nefunkčnost systému jako celku.

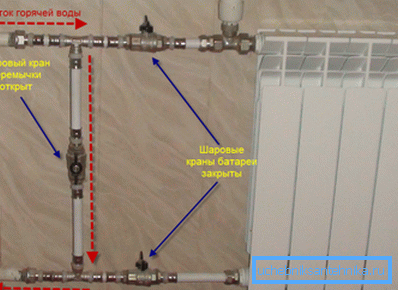

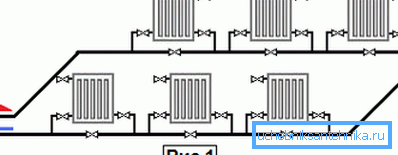

Ve druhém případě je pod topným radiátorem namontován tranzitní potrubí, obtok, díky kterému je zajištěno efektivnější vytápění všech místností.

Dávejte pozor! Obtoky musí být provedeny z trubek o menším průměru, než je hlavní potrubí, jinak do chladiče nebude proudit dostatečné množství chladicí kapaliny.

Všechny vstupní body vody v topném panelu, stejně jako obtokové potrubí, musí být vybaveny kohouty. To vám umožní nastavit teplotu topného systému v každé místnosti zvlášť. Navíc v případě havárie je možné dočasně zakázat určitou část a opravit nebo vyměnit bez úplného zastavení ohřevu.

Technologie instalace

Instalace popsané inženýrské sítě může být provedena až po provedení hydraulického výpočtu jednorázového topného systému. Záleží na tom, které prvky budou použity.

Samotná posloupnost akcí je následující:

1. Na předem vybraném a připraveném místě je instalován topný kotel. Pokyn popisující tento proces přichází s jednotkou. Doporučujeme zřídit instalaci tohoto zařízení odborníkovi organizace, ve které jste zařízení zakoupili. Bude poskytovat záruku na svou práci.
2. Potrubí je stavěno. Současně je třeba v místech instalace radiátorů předem namontovat odpaliště. Ujistěte se, že všechny potrubí jsou instalovány ve svahu, jinak bude narušena přirozená cirkulace chladicí kapaliny.

1. V případě instalace vytápění s nuceným průtokem vody je třeba nainstalovat elektrické čerpadlo. Nezapomeňte, že toto zařízení je určeno k čerpání vody, jejíž teplota nepřesahuje 60 stupňů. Proto musí být instalován v koncovém bodě systému - před vstupem chlazené chladicí kapaliny do kotle.
2. Poté připojte expanzní nádobu. Jak již bylo řečeno, uzavřený kontejner s membránou může být namontován kdekoli a otevřený může být instalován pouze na nejvyšším místě systému.

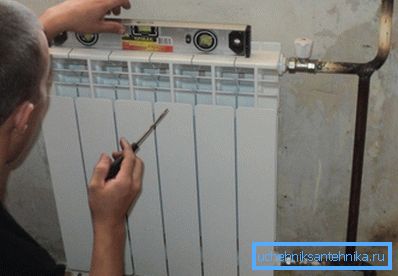

3. Na konci předchozí fáze můžete začít opravovat radiátory. Jsou připevněny ke stěně pomocí kompletních konzol. Před značením a vrtáním byste se měli seznámit s doporučeními výrobce týkajícími se instalace. Je důležité udržovat předepsané vzdálenosti od stěn, parapetů, podlah a dalších konstrukčních prvků budovy.
4. Topné panely jsou instalovány na základě zvoleného schématu. Nezapomeňte připojit ventily, termostaty, zástrčky, ventily pro odvzdušnění apod.

1. Před nalijením chladicí kapaliny se provádí stlačený vzduch stlačeným vzduchem, po kterém se systém naplní vodou, provede se zkušební jízda a upraví se provozní režimy.

Jednoduchý vertikální vytápěcí systém s nižším rozvodem potrubí je vhodnější pro vícepodlažní soukromé domy, s vodorovným - pro jednopatrové domy. Nezapomeňte ale, že pokud je plocha domu více než 200 metrů čtverečních. metrů a délky potrubí více než 30 metrů, musíte buď nainstalovat silná čerpadla, nebo vybrat jinou instalační schému pro topný systém.

Závěr

Jednoduchý topný systém s jedním potrubím je jedním z nejúčinnějších způsobů vytápění malých bytů. Pokud jste majitelem prostorného bydlení, doporučujeme zvolit složitější, ale efektivní schémata. Jejich popis je věnován níže uvedenému videu.
