Je podlahový dvoutrubkový vytápěcí systém dvoupatrového

V současné době se používají jak dvouvodičové, tak i jednorázové vytápěcí systémy z dvoupatrového domu a každý z nich, jak se často děje při porovnávání, má své vlastní pozitivní a negativní strany, které řídí jejich výběr. Každopádně se některý z těchto obvodů používá k dodávce teplé vody do radiátorů.

Navíc jsou tyto systémy použitelné i při větším počtu podlaží - nejdůležitější je zajistit správný tlak pro cirkulaci. A přesto uvažujme o výhodách a nevýhodách obou obvodů a za účelem pomoci tomu, co bylo řečeno, ukážeme vám videoklip na toto téma.

Okruhy chladiče

Výhody radiátorových okruhů

• Pravděpodobně hlavní výhodou jednokruhového nebo dvoukruhového vytápění radiátorů je jeho široká popularita pro celou populaci, relativní jednoduchost instalace a slušné vytápění místnosti, což je potvrzeno dlouholetými zkušenostmi. Samotná schéma je poměrně jednoduchá, proto můžete vidět podobné rozvržení téměř ve všech obytných a veřejných výškových budovách, průmyslových podnicích, školách, nemocnicích apod.
• Ale kromě jednoduchosti je i jeho kouzlo, například můžete instalovat termostat na každém jednotlivém radiátoru, jako na výše uvedené fotografii, což vám umožní vytvořit samostatnou mikroklima v každé místnosti, ačkoli celková teplota vody bude stejná. Dále je v našich dnech instalována kohoutka před každou baterií, která umožňuje její výměnu bez vypouštění vody z celého systému.
• Nyní se v podstatě nacházejí dva typy obrysů ocelových a polypropylenových trubek, ačkoli v poslední době se polypropylen stále více a více sebejistý v předních pozicích, posunutí kovu. Ale samotné radiátory jsou vyrobeny z kovu a jsou vyrobeny ze železa, oceli, hliníku a bimetalu (ocel s hliníkem).

Jednoobvodové systémy

Poznámka: V každém případě, ať už jde o jednočinný nebo dvoutrubkový okruh, při rozvodu vytápění se používají dvě trubky - napájení a návrat. Rozdíl spočívá v schématu zapojení radiátorů.

Takže, pojďme pochopit, co je schéma vytápění jedním potrubím dvoupatrového domu (nebo jiného) a zhodnoťte jeho výhody a nevýhody. Jak je vidět na horním obrázku, okruh je smyčkou na topném kotli (může to být také sporák s vodním kotlem a cirkulačním čerpadlem zabudovaným do systému) a radiátory jsou v něm vestavěné oběma kohouty.

To znamená, z jakého potrubí vstupuje chladicí kapalina do akumulátoru, vrátí se na stejnou trubku jen o několik centimetrů dále (připojení může být samo o sobě nižší, jako v diagramu, horní a diagonální).

Současně není nutné, aby byly radiátory připojeny, jestliže je obvod vodorovný z napájecí nebo zpětné strany, může to být také stoupačka - to vše závisí na uspořádání domu a jakákoli instrukce jsou zde nevhodné.

Tento způsob instalace vytápění je výhodný kvůli nízkým nákladům, protože pro konstrukci je použito méně materiálu, což snižuje náklady na práci. Snižování délky vedení, které je vždy s takovou schémou zapojení, vede ke snížení chladicí kapaliny v systému, což vám umožňuje vynaložit méně energie na vytápění.

Ihned můžeme říci, že největší efekt je možný pouze tehdy, jsou-li v jednom okruhu tři nebo čtyři radiátory, ačkoli někteří tvrdí, že tento efekt je možný i u pěti jednotek, hlavní je, že je pozorován správný tlak v systému. Problém spočívá v tom, že v každé oblasti připojení je chladicí kapalina zředěna chladnější kapalinou a po několika bodech je její chlazení již znatelné, i když chladič pocítil ruku.

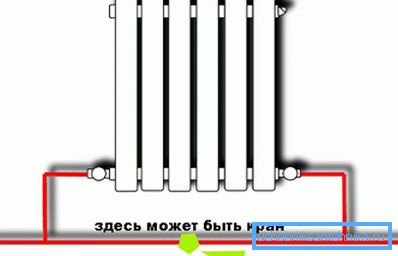

Kvůli ztrátě teploty chladicí kapaliny obyvatelé v některých případech přestali uzavírat uzavírací ventily do hlavního otvoru mezi výstupy chladiče tak, aby tekutina proudila přímo přes části. To samozřejmě zvýší teplotu o několik stupňů, ale situace s následnými body se ještě zhorší.

Poznámka: Pokud opravdu chcete instalovat systém s jednou smyčkou ve dvoupodlažní budově, pak je pro každou skupinu 3-4 radiátorů nejvhodnější instalovat samostatný stoupač podle principu kolektoru.

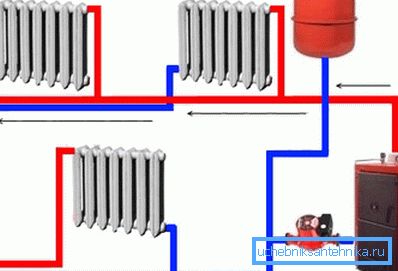

Dvojité okruhy

Nejčastěji při instalaci topného systému využívají systémy s dvojitým okruhem, a to i přesto, že cena jejich instalace a materiál pro uspořádání je mnohem vyšší. Hlavní výhodou takového systému je to, že veškerá horká voda se pohybuje podél stejného okruhu, aniž by se zředila po cestě, ale jednoduše dává část objemu v každém bodě, který, jestliže je dostatečný tlak, neovlivňuje teplotu ani nejsevernějších radiátorů (viz . Také článek Dvoutrubkový nebo jednorázový vytápěcí systém - věčná otázka).

U posledního chladiče se cyklus ukončí a chladicí kapalina přes něj vstupuje do vratného potrubí, ke kterému již není připojeno žádné zařízení - voda se vrací přímo do topného kotle.

Samozřejmě, že v takové kombinaci vznikne více potrubí, takže objem kapaliny, který je třeba ohřívat, se zvyšuje. Chcete-li však šetřit energii, můžete vytvořit obrys polypropylenu a izolovat jej na správných místech, takže ztráta tepla bude minimální.

Závěr

Závěrem bych chtěl upozornit na dva body, které určitě budete muset čelit při instalaci vytápění ve dvoupatrovém domě s vlastními rukama.

1. Za prvé, Podávání by mělo vždy začít od vrcholu, v tomto případě od druhého patra.
2. Za druhé, Dodatečné oběhové čerpadlo se vždy spustí do vratného potrubí, nejčastěji u kotle, i když existují výjimky.

Tyto dvě malé věci optimalizují cirkulaci chladicí kapaliny.
