Jaký má být schéma propojení vytápění v soukromém domě

Při připojení vytápění v soukromém domě se veškerá práce obvykle provádí nezávisle. Současně existuje několik možností pro schémata připojení, z nichž každá má své vlastní silné a slabé stránky. Před nástupem do praktické části nebude nadbytečné se seznámit s teorií - existujícími metodami spojení a jejich stručným popisem.

Závislý nebo nezávislý systém

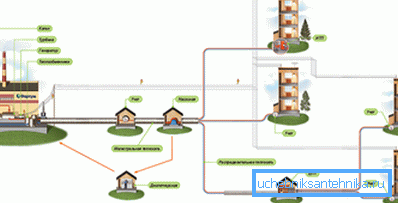

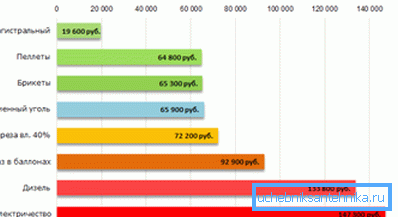

Nezávislý režim pro připojení vytápění soukromého domu poskytuje maximální autonomii. Pokud je v městském bytě radiátory již horké, pak v soukromém domě bude k ohřevu potřebovat kotel, který nemá nejlepší vliv na cenu.

Zároveň má tato nezávislá verze výhody:

• jeho práce může být upravena v širokém rozsahu, protože všechny kotle jsou vybaveny termostaty;
• vytápění domu je zcela nezávislé na stavu topného systému, vzhledem k zhoršování fondů pro bydlení a veřejné služby je to obzvláště důležité;
• může řídit složení chladicí kapaliny, To vám umožní prodloužit životnost potrubí a radiátorů.

Pokud jde o nedostatky, je možné zaznamenat zvýšené náklady ve srovnání se závislými analogy a zvýšenou složitostí instalace. V případě závislé varianty se veškeré práce skládají do pokládky potrubí v bytě, instalace radiátorů a nárazu do stoupacího potrubí, ale samostatný topný okruh dále vyžaduje instalaci kotle, cirkulačního čerpadla, termostatů apod.

Dávejte pozor! Absolutně nezávislý lze nazvat pouze verzí s kotlem na tuhá paliva a přirozenou cirkulací. V takovém případě práce nebude potřebovat ani elektřinu ani plyn, pouze palivové dříví, pelety nebo jakýkoli jiný druh paliva.

Který schéma je lepší vybrat

Při navrhování topného systému v soukromém domě je třeba rozhodnout o:

• typ oběhu (lze použít samospouštěcí systémy nebo jednoduše nainstalovat oběhové čerpadlo);
• způsob zapojení (jeden nebo dva trubkové systémy budou použity).

Srovnání topných systémů s nuceným a gravitačním oběhem

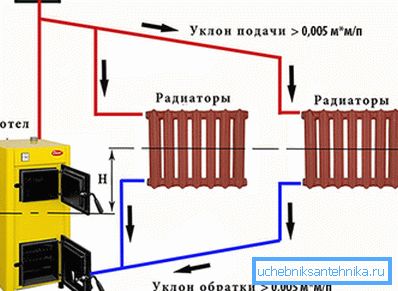

Jmenovitě je zřejmé, že v systému s vlastním prouděním dochází k cirkulaci bez pomoci čerpadla. Její pohyb je způsoben sklonem napájecích a zpětných potrubí.

Pohyb chladicí kapaliny je následující:

• kotel ohřívá vodu, rozšiřuje se a část je vytlačená podél stoupání;
• pak se kvůli rozteči trubek chladicí kapalina přemístí do radiátoru, ohřívá a odvádí zpět do kotle.

Schéma zapojení topného systému s přirozenou cirkulací vyžaduje:

• přísné dodržování svahů stačí zajistit rozdíly v rozmezí 3-5 mm na 1 m délku;
• použití velkých průměrů potrubí, v důsledku toho je systém mnohem více inerciální než například centralizovaný protějšek.

Dávejte pozor! Porovnáme-li množství chladicí kapaliny ve vytápěcím systému s čerpadlem a v gravitačním toku, ukazuje se, že v prvním případě jeho množství je 2,5-3,5 krát více (kvůli většímu průměru potrubí).

Použití oběhového čerpadla umožňuje:

• zajistit stálý tlak v systému a zajistit stabilní cirkulaci chladicí kapaliny;
• Použijte potrubí menšího průměru, což snižuje potřebné množství chladicí kapaliny.

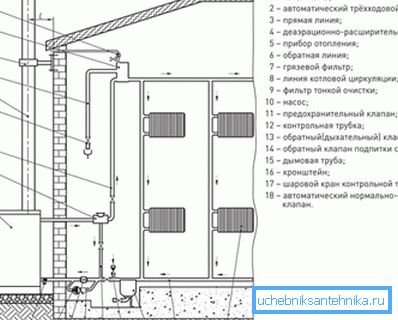

Pro soukromý dům je také možné mít okruh kombinovaného ohřevu vody - v normálním režimu čerpadlo zajišťuje cirkulaci chladicí kapaliny a při vypnutí elektřiny je zajištěna práce díky rozteči trubek. Tímto způsobem uspořádání topného systému se před kotlem rozděluje bypass a na něm je instalováno čerpadlo. Pomocí 2 kohoutků lze kdykoli vypnout.

Oblíbené schémata

Uspořádání vytápění v domě několika způsoby:

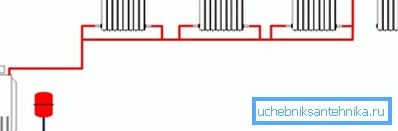

• verze s jedním potrubím - cena v tomto případě je minimální, ale pokud jde o efektivitu, není to nejlepší volba. Všechny radiátory jsou zapojeny do série, to znamená, že chladicí kapalina na poslední baterii v kroužku je hodně chladná. Tuto možnost lze vzít v úvahu při ohřevu malého soukromého domu;

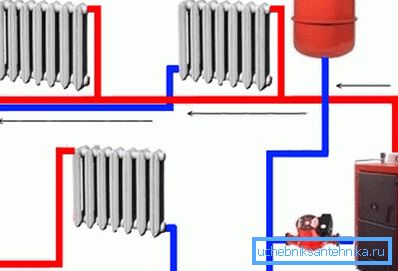

• dvoutrubkový průtok a výboj jsou odděleny, to znamená, že chlazená chladicí kapalina není smíchána s přívodem z kotle;

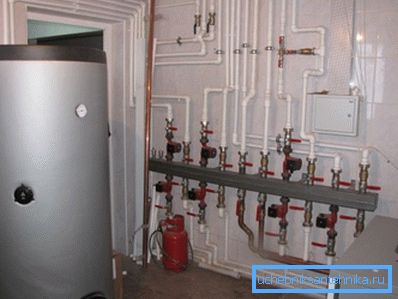

• pomocí kolektoru - vytápěcí přípojka zajišťuje individuální přívod a odvod chladicí kapaliny pro každý radiátor.

Dávejte pozor! Při použití topného kolektoru se náklady na materiál zvyšují, protože potřeba potrubí je maximální. Je však možné regulovat teplotu v domě v širokém rozmezí.

Také topný systém lze připojit ve svislém nebo vodorovném uspořádání:

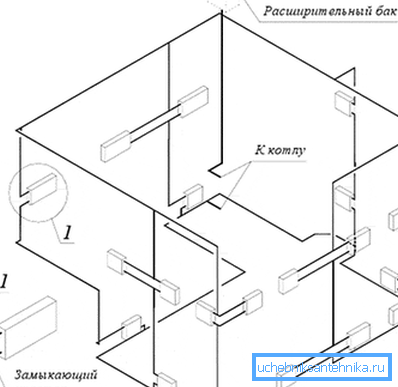

• s vertikálním zapojením je napájení uspořádáno podél několika stoupaček, na každém patře nebo několik radiátorů připojených ke stoupači;

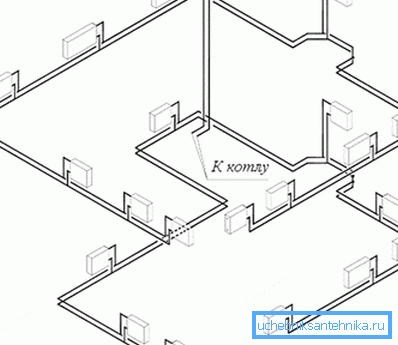

• s horizontálním rozložením je stoupačka pouze 1. Horizontální trubky malého průměru jsou položeny po obvodu každého podlaží.

Topení lze klasifikovat ve směru pohybu chladicí kapaliny:

• mrtvý konec - tzv. systémy, ve kterých se chladicí kapalina po průchodu baterií začne pohybovat jiným směrem;
• průchod - voda se pohybuje ve stejném směru jako před baterií.

Pokud se veškerá práce provádí vlastními rukama, pak pro usnadnění zahájení topného systému je lepší zastavit na přání s horní náplní. V tomto případě musí dodávací potrubí přivést do podkroví. To bude trochu komplikovat údržbu, ale riziko letecké dopravy je minimální.

O výkonu

Pokyny pro instalaci topení v soukromém domě zahrnují několik bodů:

• instalace a připojení kotle;
• instalace stoupaček;
• rozložení podlahy;
• instalace a připojení radiátorů;
• zkouška těsnosti

U jednotlivých kroků je třeba rozlišit instalaci a připojení radiátorů. Pokud nejsou dodržena pravidla instalace chladiče nebo není vybrána možnost připojení, může být účinnost topení výrazně snížena.

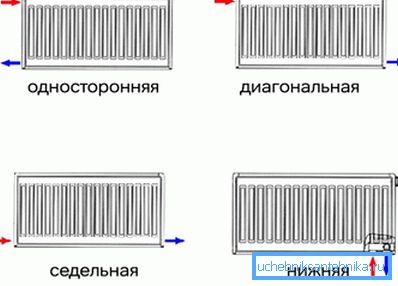

Možné možnosti připojení radiátorů:

• dno - je považováno za nejméně účinné, v takovém případě jsou přívodní a výtlačné potrubí připojeny k radiátoru ve spodní části, existuje velké riziko, že se vzdálený konec baterie jednoduše nezohří;
• jednostranně - z horní části je dodávána horká voda a chladicí kapalina je vypouštěna ze stejné strany, ale ze spodní části;
• sedlo je napojeno na spodní část baterie a voda je odvedena z druhé strany chladiče;
• Úhlopříčka z hlediska účinnosti je považována za optimální.

Shrnutí

U malého soukromého domu lze optimální schéma považovat za kombinovaný systém s jedním potrubím. To znamená, že za okolností vyšší moci se práce nezastaví kvůli přirozenému oběhu. Informace o dalších schématech vytápění budou užitečné, pokud budete potřebovat ohřívat rozsáhlou oblast. Informace o dalších možnostech vytápění budou užitečné, pokud potřebujete ohřát velkou plochu.

Video se zaměřuje na vodorovný jednopokojový topný systém.
