Jaký je schéma topného systému: jemnosti

Ve vícepodlažních a jednopatrových průmyslových, průmyslových, veřejných a obytných budovách se mohou systémy vytápění výrazně lišit ve své distribuci a účinnosti.

Takové systémy mohou být:

• otevřené a uzavřené;
• závislé a nezávislé;
• jedno-trubkové a dvou trubkové.

To může výrazně ovlivnit konečný výsledek, když se místnost ohřívá. Budeme nyní věnovat pozornost těmto rozdílům, zhodnotíte jejich výhody a nevýhody a také vám ukážeme videoklip o tomto tématu.

Otevřít

Princip činnosti

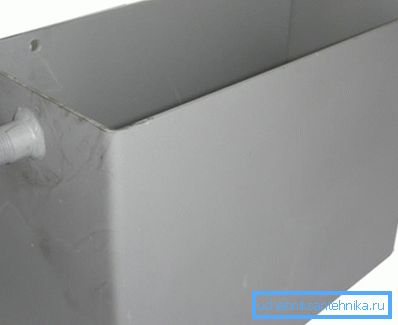

Poznámka: Hlavní charakteristikou otevřeného systému z uzavřeného systému je otevřená expanzní nádoba, ze které se voda odpařuje. Navíc takové obrysy jsou nezávislé.

Otevřené topné systémy jsou nezávislé, protože chladicí kapalina cirkuluje kolem okruhu v důsledku přírodního tlaku bez použití cirkulačního čerpadla. V takových situacích lze jako ohřívač použít kotle na tuhá paliva, včetně plynových generátorů, stejně jako kamna a krby s vodním pláštěm (nádrže na ohřev vody).

Počtem obvodů může být schéma jednosměrné a dvou trubkové, ale při instalaci 0,01% počátečního bodu přívodu chladicí kapaliny je nutné sledovat sklon. Vzhledem k tomu, že je obtížné provést takové výpočty, je možné vycházet z výpočtů sklonu 8-10 mm na metr lineárního.

Pro normální provoz takového obrysu musí být vyrovnávací nádrž nad vodorovnou přívodní trubkou chladicí kapaliny, aby se vytvořil tlak ve sloupku. To znamená, že horká voda z kotle během rozšiřování vstupuje do okruhu.

Ale když tlak překračuje normu, je jednoduše vyhozen do expanzní nádrže a když chladicí kapalina ochlazuje, v důsledku tlaku v koloně se vrátí zpět do okruhu. Takové kontejnery v soukromých domech jsou zpravidla instalovány v podkroví.

Cirkulace vody v těchto systémech je poměrně pomalá, ale to umožňuje rovnoměrné zahřívání trubek, které by měly být v takových případech o průměru nejméně 40 mm. Z tohoto důvodu jsou tyto obrysy nejčastěji vyrobeny z oceli, i když mohou být vyrobeny z polypropylenu.

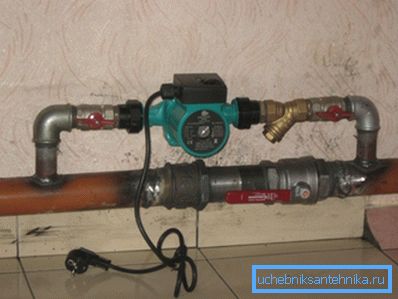

Tato instrukce však vůbec nezasahuje do instalace pomocného čerpadla v nezávislém otevřeném systému, aby se zvýšila účinnost. Jak vidíte na horní fotografii na hlavním potrubí, mezi zdvihem čerpadla je uzavírací ventil.

Je vypnuto a voda se začne pohybovat oběhovým čerpadlem a po ukončení nouzového osvětlení se hlavní trubice otevře a zdvih se překrývá. Zvýšení rychlosti cirkulace chladicí kapaliny významně ovlivňuje účinnost vytápění prostoru.

Výhody

• Hlavní výhodou jednoho nebo dvou trubkových otevřených systémů je jejich úplná nezávislost na nosičích energie třetích stran. (Elektrické vedení, dieselový nebo karburátorový generátor).
• Instalace otevřených systémů nevyžaduje při instalaci a připojování plynového nebo elektrického kotle speciální znalosti, ani povolení nebo přijetí.
• Kotle na tuhá paliva nebo sporáky jsou zpravidla nenáročné při používání paliva - Kromě uhlí a palivového dřeva mohou být všechny organické materiály v suchém stavu.

Nevýhody

• Voda v expanzní nádrži může zmrznout, proto musí být zahřátá, ale nemrznoucí směs musí být přidána tak, aby kapalina nezmrazovala, je přísně zakázána.
• Když se na těchto místech vytvoří vzduchové zátky, potrubí prochází korozí, protože přirozený tlak není schopen vytlačit vzduch. Chcete-li odstranit zátky, musíte čerpadlo do okruhu vypustit, dokud není celý vzduch vypnutý.
• Nízká účinnost.

Zavřeno

Princip činnosti

Poznámka: Uzavřená topná zařízení jsou závislá, takže cirkulace chladicí kapaliny je možná pouze pomocí cirkulačního čerpadla, které běží na elektřinu, a proto závisí na zdroji energie třetí strany (elektrické vedení, nafta nebo generátor karburátoru).

Systémy uzavřeného typu pracují ve většině případů z plynových, elektrických, naftových a pevných kotlů a jsou přímo závislé na elektřině. Navzdory jakému druhu paliva samotný kotel pracuje - oběhové čerpadlo pracuje výhradně s pomocí elektřiny.

Takové systémy však získaly univerzální schválení a popularitu kvůli vysoké účinnosti a spolehlivosti, stejně jako automatickou metodu řízení - v nouzových situacích na silnoproudém vedení může být zdrojem elektrické energie dieselový nebo karburátorový generátor.

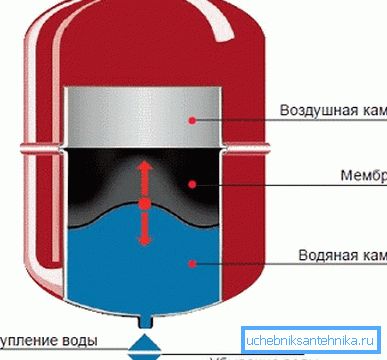

Takový systém funguje na principu odvzdušnění nebo automatického nastavení podpěrného tlaku pomocí speciální, hermeticky uzavřené expanzní nádrže. Tato kapacita se skládá ze dvou sektorů, oddělených membránou z tepelně odolné gumy.

V jednom oddělení je vzduch nebo dusík (pokud byla injekce vyrobena výrobcem) a ve druhém oddílu chladicí kapalina protéká pojistným ventilem, pokud jeho tlak přesáhne předem stanovenou prahovou hodnotu. Když chladicí kapalina ochlazuje, tlak v systému klesá a plyn vytlačuje kapalinu nahromaděnou z nádrže zpět do okruhu.

Výhody

• Expanzní nádoba v takových systémech může být instalována kdekoliv (nad, pod nebo pod topným okruhem) - v každém případě je za cirkulaci tekutiny odpovědné elektrické čerpadlo.
• Není potřeba regulovat hlasitost chladicí kapaliny v systému (automaticky seřizuje).
• Nemrznoucí kapalinu lze použít k odvrácení možnosti odmrazování systému.
• Pro ohřev okruhu můžete použít záložní kotle například k hlavnímu plynovému kotli k instalaci další pevné nebo elektrické jednotky. Také všechny tyto ohřívače mohou pracovat společně jako skupina.
• Všechny parametry systému jsou automaticky nastaveny, a proto je možné je nechat bez dozoru po dlouhou dobu nastavením režimu, který potřebujete.

Nevýhody

• Takové systémy mají vyšší náklady na instalaci a vybavení.
• Závislost na elektřině.

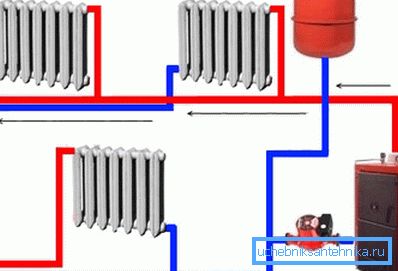

Dvojitý obvod

Dvourubní schémata zapojení topných systémů v současné době mohou být nazývány nejčastěji pro soukromý sektor, protože umožňují udržovat jednotnou teplotu radiátorů v celém domě. Nastavení každého jednotlivého zařízení se provádí pomocí termostatu nebo konvenčního ventilu, který snižuje průtok chladicí kapaliny do baterie.

Podstatou práce dvojitého topného okruhu je následující:

• nosič tepla z ohřívače vstupuje do přívodního potrubí;
• kde je střídavě distribuován na radiátorech;
• a po průchodu kapaliny skrz úseky zařízení vstupuje již do zpětného potrubí, kterým je zpětně přiváděno zpět do kotle.

Expanzní nádoba může být v takových případech buď otevřená, nebo zavřená - to vše závisí na typu systému.

Velkou výhodou dvoutrubkového systému je, že chladicí kapalina prakticky není ochlazena po celém toku. To znamená, že jeho teplota zůstává stejná po celé délce potrubí, protože chlazená kapalina vstupuje do zcela odlišného potrubí.

Napájení je vyzářeno na posledním chladiči, kde se může přepnout, aby se vrátil buď stejným potrubím nebo baterií, což prakticky nemá žádný rozdíl - záleží pouze na snadné instalaci.

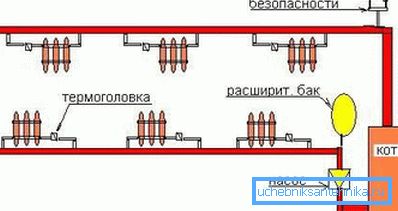

Jednoduchý okruh

Schémata instalace jednoho potrubí topného systému jsou méně efektivní, ale jsou mnohem levnější. V důsledku toho se často nacházejí ve výškových budovách sovětské éry.

V tomto případě může proudění chladicí kapaliny probíhat jak zezadu, tak i zhora, například téměř všechny chruščovské domy (největší počet stavů sovětského období) mají horní tok, ale v brežněvce se často můžete setkat s proudem chladiva ze zdola nahoru. Často se v domácnostech s nižším přívodem, jak ukazuje praxe, vyskytují problémy s topením.

Podstata systému s jedním potrubím je velmi jednoduchá a spočívá v tom, že z elektrárny CHP je centrální kotelna, rozdělovač tepla (TP) nebo z horké chladicí kapaliny, která je střídavě distribuována do radiátorů.

Teprve po průchodu průřezy se ochlazená kapalina nevypouští do zpětné trubice, ale dostane se tam, odkud pochází. Ukazuje se, že čím dál tím je chladič od začátku dodávky podle sériového čísla, tím chladnější bude chladicí kapalina.

Ideální pro systém s jednou smyčkou, jsou tři nebo čtyři radiátory na jednu trubku - s většími tepelnými ztrátami, stávají se hmatatelnými. Aby se snížila ztráta tepelné energie, je před chladičem instalován bypass - potrubní most, přes který je část horké kapaliny vrácena, aniž by se dostala do části baterie. To je možné z důvodu rozdílu v průřezu (obtok je tenčí než hlavní).

Závěr

Můžete (pokud máte určité dovednosti) sbírat s vlastními rukama některý z výše uvedených režimů vytápění. Nejdůležitější je správné výpočet výkonu kotle a topných zařízení vzhledem k celkovému vyhřívanému prostoru.
