Jaký by mohl být režim vytápění v soukromém domě: přehled a
Při uspořádání topného systému v soukromém domě je velmi důležité zvolit a sestavit správnou schéma pro připojení všech topných těles. Pouze tímto způsobem můžete dosáhnout co největší účinnosti a hospodárnosti v průběhu jeho provozu.
V tomto článku zvážíme všechny možné možnosti pro provedení takového úkolu.
Terminologie
Systémy vytápění v soukromém domě používají některé pojmy, které nemusí být známé širokému okruhu obyčejných lidí, je třeba je analyzovat:
Termín | Vysvětlení |
Zařízení na ohřev vody | Zařízení, které je ohříváno v kontaktu s chladící kapalinou, samo o sobě rozptyluje teplo v celé místnosti. Mohou to být baterie, radiátory, konvektory, vyhřívané podlahy a další podobné jednotky. |
Tepelný nosič | Tekutina se pohybuje trubkami topení. Ohřívá se v kotli a přenáší teplo na radiátory. Tuto roli obvykle provádí voda, kterou lze modifikovat různými speciálními přísadami. |
Topný okruh | Uzavřená konstrukce přemístí ohřátou a ochlazenou vodu na sebe. Skládá se z radiátorů, potrubí, jeřábů a dalších stejně důležitých prvků. |
Přímý pohyb | Část obrysu přepravující ohřívanou chladicí kapalinu do chladiče. |
Obrátit zpět | Část obrysu přepravující chlazenou chladicí kapalinu po výstupu z chladiče. |

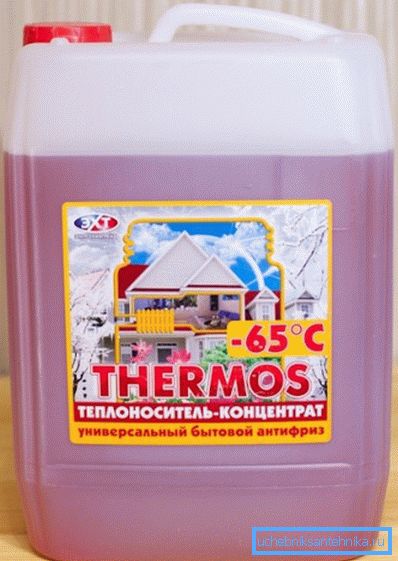

Tip: V oblastech s těžkými zimami doporučujeme používat vodu jako chladicí kapalinu v kombinaci s ethylenglykolem. Taková nemrznoucí směs zmrzne ani v nejkritičtějších podmínkách, kdy je systém zcela vypnutý.
Možné způsoby přenosu chladicí kapaliny
Když je vypracován schéma pro vytápění soukromého domu s vlastními rukama, je třeba nejprve zvážit uspořádání pohybu chladicí kapaliny podél obrysu:
Oběh | Popis |
Přírodní | Takový systém funguje splněním fyzických zákonů. Ohřátá kapalina má nižší hustotu a je posunuta nahoru podél stoupání, odkud se obrys, který je opatřen sklonem tří až pěti stupňů, rozprostírá na celé tělo. Chladná voda, která je již ve zpáteční zdvihu se stejným úhlem sklonu, se vrací do kotle. Výrazné vlastnosti:
|
Vynucené | V tomto případě je k systému dodatečně připojeno oběhové čerpadlo, a proto se pohyb chladicí kapaliny projeví v důsledku tlakového rozdílu vytvořeného mezi zdvihem vpřed a vzad. Výrazné vlastnosti:
|
Schémata podle použitého kabelového vedení
Také při vytváření schématu vytápění pro soukromý dům s vlastními rukama byste měli zvolit způsob připojení baterií ke stoupači:
Jednoduchá trubka
V tomto provedení se ohřátá kapalina po celou dobu pohybuje po stejné trubce, čímž se nepřetržitě odvádí teplo do radiátorů, které se vyskytují po cestě.
Výhodou je nízká prodejní cena, ale hmatatelné nevýhody vás přimějí přemýšlet o její racionalitě:
- Nerovnoměrné rozložení tepla. Čím dál od kotle, tím chladnější baterie.
Tip: Použití jednootrubových schémat je vhodné pouze pro malé prostory, kde ztráty tepla budou méně patrné.
- Obtížnost nastavení jednotlivých radiátorů. Změny provedené v práci jednoho budou mít vliv na všechna zařízení v konzistentním řetězci.
- Neschopnost provádět opravy nebo výměny bez zastavení a vypnutí celého systému.

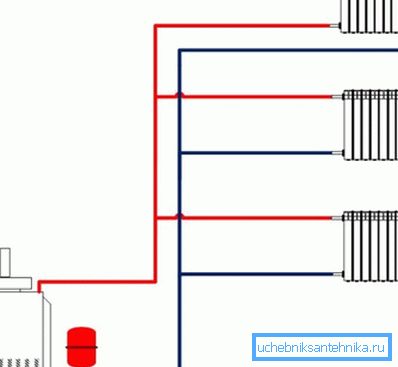

Dvojitá trubice

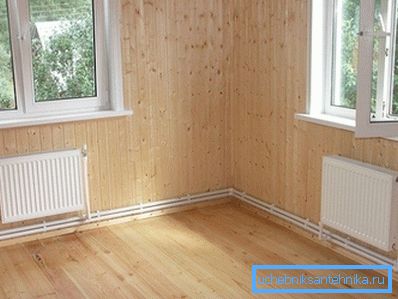

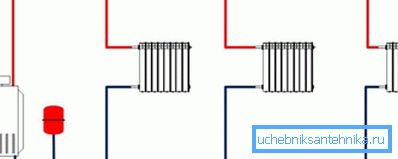

Zde, ke každému radiátoru, je ohřátá kapalina přiváděna přes jednu trubku a již chlazená kapalina je odstraněna jiným. Konstrukce může mít jak vertikální, tak vodorovné vedení.
Samozřejmě, že taková volba bude stát víc, ale poskytuje několik nepopiratelných výhod najednou:
- Rovnoměrné rozdělení tepla, které významně zlepšuje mikroklima v domě a zvyšuje výkonnost systému.
- Možnost přizpůsobit jakýkoli radiátor bez následků pro ostatní.
Na celém světě je už dlouho aktivně využíváno pouze takové paralelní spojení radiátorů nejen v soukromých domech, ale také v bytových výškových budovách. Dosud jsme tuto inovaci obvykle nacházeli pouze v nových budovách nebo venkovských chalupách.

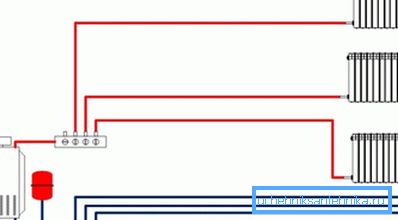

Ray
Toto spojení je také nazývá kolektor, jak to předpokládá, že rozdělovač, který je již v plném proudu toku a zpětné potrubí pro každou baterii individuálně.
Předtím, než uděláte takové rozvržení, měli byste pečlivě zvážit své finanční možnosti, protože to bude dražší než dokonce i dvojitý, ale poskytne vám opravdu jedinečné příležitosti:
- Plné samostatné nastavení výkonu každého kolektoru z kolektoru.
- Opravte nebo vyměňte baterie bez vypnutí celého topného systému.
- Možnost instalace dalších zařízení na jakýkoliv okruh.
Návod k instalaci pro instalaci radiální kabeláže je velmi složitý, takže je nutné zavolat kvalifikované odborníky.
Leningradka
Tato původní metoda umožňuje vylepšit schéma zapojení jednoho potrubí topného systému, což mu umožňuje nezávisle nastavovat radiátory.
Za tímto účelem:
- Pro každou baterii jsou namontovány ventily, které vám umožňují řídit průtok chladicí kapaliny.
- Byly instalovány bypassy, které jsou menšími obtokovými trubkami. To umožní cirkulaci vody po celém okruhu, a to dokonce i s ventily zcela uzavřenými na samostatném radiátoru.
Je třeba poznamenat, že popsané manipulace mohou být prováděny jak v počáteční fázi uspořádání vytápění v domě, což umožní ušetřit peníze i rozšířit funkčnost konstrukce a již nainstalované zapojení.
Závěr
Pokud se rozhodnete provádět vytápění soukromého domu s vlastními rukama, měli byste začít výběrem nejvhodnější schématu zapojení vašeho případu. Prvním krokem je určení typu oběhu chladicí kapaliny v potrubí a následně možnost distribuce použitých trubek. Dále jsme se snažili seznámit s principy práce a silnými stránkami nejpopulárnějších.
Na uvedeném videu najdete další materiály týkající se tématu. Správná schéma je zárukou kvalitního vytápění.
