Jaké kolektory se používají pro topné systémy

Vzduch ve vytápěcím systému je schopen narušit jeho práci, navíc přebytečný kyslík se stává katalyzátorem korozních procesů. Přestože do chladicí kapaliny tak často nedochází, další zařízení pro jeho odstranění nebude nadbytečná. V takovém případě použijte speciální nádoby, ve kterých se shromažďují a pak se vyrábějí pomocí ventilu. Proto není z topného okruhu vytažen pouze přebytečný vzduch, ale je normalizován také tlak v něm.

Návrhové prvky

Typické velikosti a provedení sběračů vzduchu jsou založeny na průměru čar. Zvažte jejich funkce a funkčnost podrobněji:

Akumulovaný vzduch se vypouští ručně nebo automaticky. Cena produktů závisí na mnoha parametrech, jako jsou rozměry, a proto se liší v různých mezích.

Systémy odvzdušnění

Existují dva hlavní, které budou popsány níže:

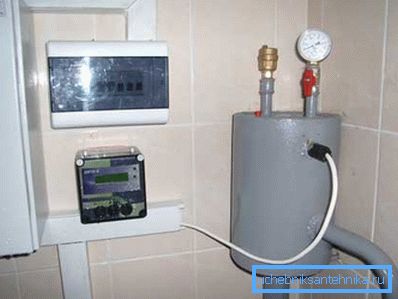

1. Automatický systém je vhodnější pro použití, během jeho provozu nevyžaduje pravidelnou údržbu přijímače. U těchto výrobků je instalován výfukový ventil a pro ovládání je použito vnitřní hydrostatický tlak.

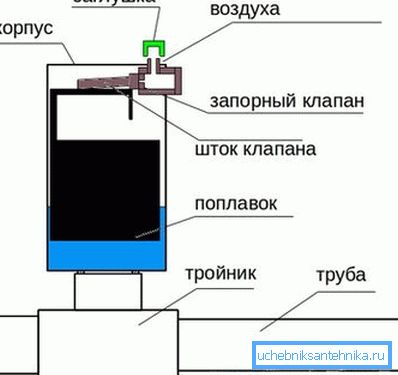

   Princip činnosti se vztahuje k hladině plováku v plovákové komoře. Když se vzduch v nádrži snižuje, v vypočítaném okamžiku uniká otvorem, který se otevírá s výfukovým ventilem. Jakmile je tlak chladicí kapaliny dostatečně velký, ventil se zavře.

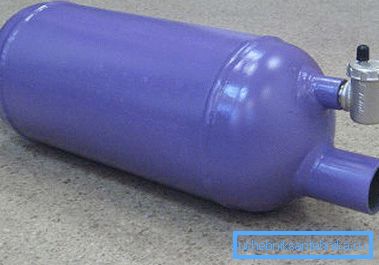

2. Ruční verze by měla obsahovat speciálně vypočítaný plán, který reguluje otevření ventilu a uvolnění vzduchových hmot v celé oblasti topného okruhu obytného domu.

Druhy

Nádrže pro odběr vzduchu jsou:

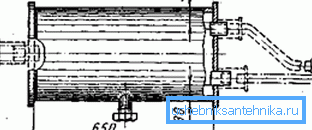

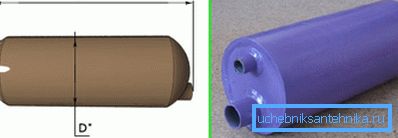

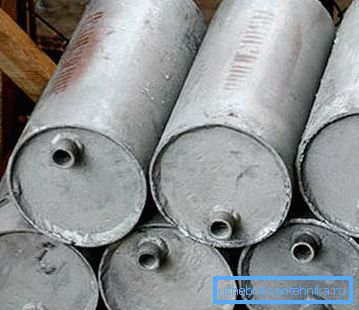

1. Průtok - jsou vestavěny do potrubí. V horizontální poloze je vzduch nuceně odváděn pohybem vody do horní části přijímače. Voda v těchto průtokových horizontálních vzduchových kolektorech nikdy nezmrazuje, proto instrukce umožňuje instalaci těchto výrobků do neohřívaných místností. Rozměry přijímače výrazně přesahují hlavní potrubí a umožňují soustředit vzduch na vrchní část přijímače. (Viz též článek Elektrické topné konvektory: funkce.)

1. Nepodléhající - jsou připojeny k potrubí kohoutem, který je odváděn odděleně. V tomto designu nemohou vzduchové bubliny spadnout do větve, která právě prochází.

Všechny typy produktů jsou navrženy pro následující parametry:

• provozní teplota chladiva - až 150 ° C;
• tlak v obvodu 0,6 MPa a 1,2 MPa.

Tip: Ujistěte se, že jsou bezpečnostní ventily instalovány ve výrobcích pro nouzové vypouštění vzduchu.

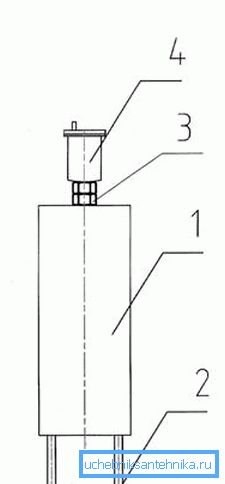

Kromě oddělených přijímačů použijte centrální odvod vzduchu pomocí vzduchového kanálu. V tomto případě resetujte návrh vzduchové smyčky, ve které je instalován svislý sběrač vzduchu. Vytváří automatické uvolňování vzduchových hmot do expanzní nádoby.

Vlastnosti odvodu vzduchu z topného systému

Při výrobě topného systému s vlastními rukama je nutné zajistit způsob oddělování přebytečných vzduchových bublin z něj. Proto před výběrem zařízení doporučujeme zvážit různé možnosti cirkulačního chladiva kolem okruhu. To umožní optimální umístění a vyhnout se technickým chybám v budoucnu.

Umístění přijímače závisí na systému cirkulace chladicí kapaliny ve vytápěcím okruhu.

Stává se to:

1. Přírodní - v tomto případě je chladicí kapalina vedena pod úhlem k expanzní nádrži, ve které jsou všechny vzduchové bubliny shromažďovány.

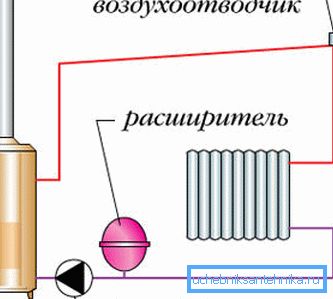

2. Nuceně, pro pohyb chladicí kapaliny kolem okruhu pomocí oběhového čerpadla. V tomto případě by měl být vzduch odstraněn z nejvzdálenějších stoupaček.

Tip: při spouštění výstupu hromadné vzduchové trubky vzduchem nebo konvenčním sběračem vzduchu.

Závěr

Vzduchové kolektory jsou důležitými a integrálními prvky topného systému. Spolehlivost závisí na jejich správném umístění a vybavení pomocí řídicích a řídicích zařízení.

Proto při sestavování plánu vytápění budov je také nutné zajistit efektivní mechanismy pro odstraňování vzduchových hmot, které zlepší cirkulaci v systému, přenos tepla a také zvýší jeho životnost. Video v článku vám pomůže najít další informace k tomuto tématu.
