Jaké jsou způsoby vázání radiátorů
Jedním z kroků při navrhování topného systému je způsob připojení baterií nebo připojení. Je tedy možné zvýšit efektivitu jeho práce a zajistit pohodlnější provoz ohřívačů. Například vázání topných radiátorů s polypropylenem umožňuje regulovat jejich přenos tepla a v případě nouzových, opravárenských nebo údržbářských prací mohou být rychle odpojeny od potrubí.
Co hledat
Doporučujeme předem vybrat typy registrů a jejich konfiguraci, abyste vytvořili vytápěcí systém v souladu s vyvíjeným projektem.
Kromě nich by měla obsahovat:
- kotel;
- potrubí;
- uzavírací a regulační ventily;
- čerpadlo (v případě potřeby).
Proces instalace topných zařízení není obzvláště obtížný:
- v předstihu vyberte místo pro vytápění zařízení podle projektu;
- vést je do potrubí nebo potrubí;
- Připojte potrubí akumulátoru a kmenových trubic vlastním rukama.

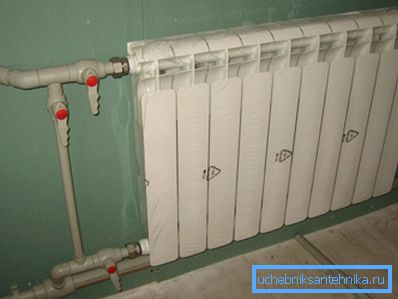

Připojení potrubí z polypropylenu
Níže budeme uvažovat o procesu připojení ohřívačů na topný systém, kde se používají PP trubky, jejichž cena je dnes jedna z nejnižších.
V současné době existují dva způsoby:

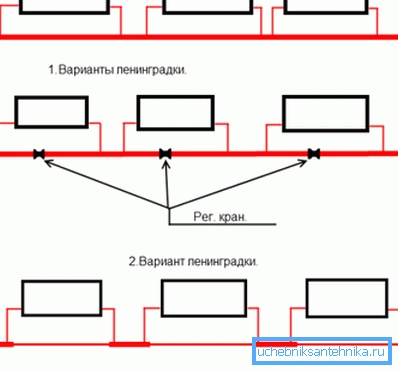

| Monotube nebo Leningradka | V tomto případě okamžitě proudí chladicí kapalina, nejčastěji voda, do celé budovy, proudící z horní části trubkami instalovanými v samostatných bytech. Takový systém se často používá v bytových domech. Zvažte jeho nevýhody:
|

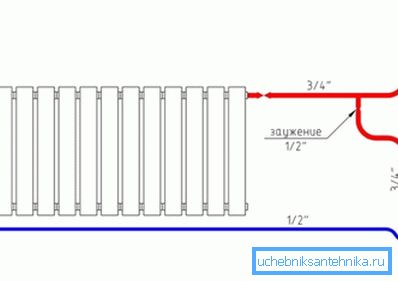

| Dvojitá trubice |
|
Oba systémy se skládají z následujících prvků:
- radiátory s odvzdušňovacím ventilem nahoře a zásuvkou ve spodní části. V dolním režimu připojení je druhý konektor instalován nahoře;
- konektor pro průchod chladiče;
- termostat a ventil pro 2-trubkový systém;
- stopka;
- kohoutek;
- pojistné matice, se kterými je spojka a registry registrovány;
- obtok pro 2-trubkový systém;
- potrubí z polypropylenu, polyethylenu, kovového plastu nebo kovu.
Způsoby připojení radiátorů

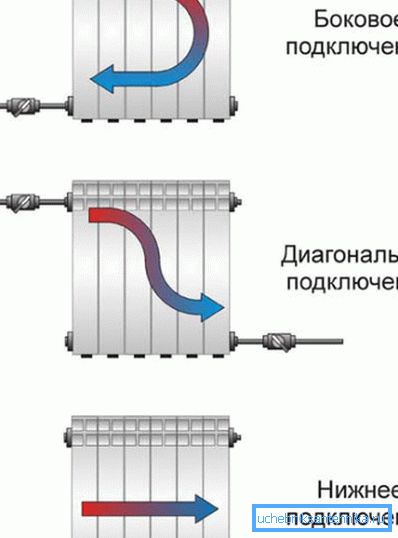

K dispozici jsou 3 hlavní typy připojení:

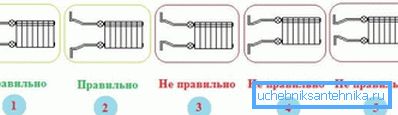

- Boční jednostranný je považován za nejpřijatelnější. Průtok se provádí v horní trubce, návrat je připojen ke dnu. Metoda je schopna poskytnout maximální přenos tepla, který poskytuje největší účinnost.
Tip: Nepřipojujte spodní přívod, v tomto případě ztráta napájení systému bude asi 8%.
- Úhlopříčka se někdy používá v bateriích s dostatečně velkou délkou. V tomto případě dochází k zahřívání ve všech částech zařízení, aniž by došlo k teplotním rozdílům, což ovlivňuje jejich účinnost. Napájecí zdroj je připojen k horní zarážce na jedné straně výrobku, zpět na spodní straně na druhé straně.
Tip: Nevystavujte horní chladicí kapalinu zespodu, v tomto případě ztratí topný systém až 10% energie.

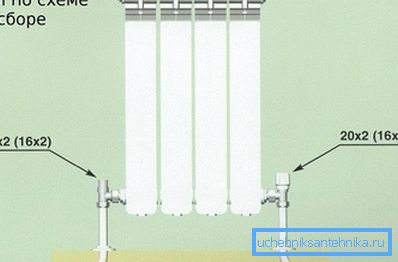

- Dno se doporučuje používat pouze při instalaci trubek do podlahy. V tomto případě bude ztráta energie také až o 10%.
Tip: instalujte radiátory pod okny, nikoliv na jejich bocích. Správně dodržujte vzdálenost od stěny a parapetu ve výšce a odstupu.
Typy radiátorů
Při instalaci nového topného systému doporučujeme použít nové topné zařízení. Dnešní trh může nabídnout několik variant registrů z hliníku, litiny, oceli nebo kombinací kovů.
Stačí vybrat správný model, který může být:
- Ocelový pevný a tenký panel, jehož připojení je možné pouze ze spodní strany nebo ze strany.
- Sekční lehký hliník nebo bimetalický. Tyto baterie jsou spojeny třemi způsoby, pro které jsou polypropylenové trubky ideální.
Doporučujeme vyměnit těžké baterie z litiny s bimetalovými bateriemi v centrálně vytápěných bytech. Mají velký přenos tepla a lepší přenos alkalických látek, které se přidávají do chladicí kapaliny. Hliníkové nebo ocelové radiátory se nejlépe hodí pro nezávislé vytápění v bytě a v soukromém domě, protože tlak v takových systémech je nízký.
Závěr
V tomto článku nastavíme úlohu, abychom vám řekli o způsobech vázání nebo připojení různých typů radiátorů do systému centrálního a autonomního vytápění. Ze tří dostupných metod - dolní, diagonální a boční, je tato metoda považována za nejoptimálnější.
Díky tomu můžete zvýšit efektivitu ohřevu až na 8%, ve zbytku klesne o cca 10%. Video v článku vám pomůže najít další informace k tomuto tématu.
