Jaké jsou topné systémy: voda, vzduch, teplá podlaha a

Jaké jsou systémy vytápění a na jakém základě jsou tyto systémy klasifikovány? Musíme se seznámit s osvědčenými dlouhodobými provozními režimy používanými v soukromých a bytových domech as relativně novými řešeními, která se právě začínají obohacovat o popularitu. Takže začneme.

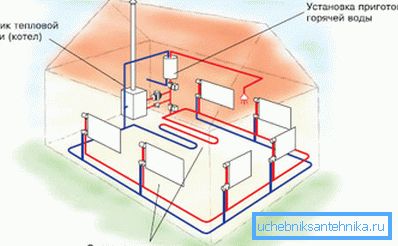

Ohřev vody v malém soukromém domě.

Ohřev vody

Tyto typy topných systémů mají společný rys: teplonosná tekutina se používá k přenosu tepla ze zdroje tepla do ohřívačů.

Poznámka: na rozdíl od názvu, voda nehraje vždy tuto roli. Používají se také solné roztoky, ethylen a propylenglykol, použitý motorový olej. Příznivě se srovnávají s vodou v mnohem nižším bodě mrazu, což umožňuje, aby se nemuselo bát rozmrazování trubek a baterií.

Ohřívače vodního typu mohou být podle pořadí klasifikovány podle dlouhé řady značek.

Zdroj tepla

V této roli může být:

  • Kotelna nebo CHP. Chladicí kapalina se dopravuje do domu podél dvou linií tepelně izolované trasy (dodávka a návrat); Při vchodu do domu je namontována výtahová sestava, která stabilizuje teplotní parametry vytápění v důsledku zapojení části chladicí kapaliny do recirkulace. Hlavním nedostatkem schématu jsou velké ztráty tepla během přepravy.

Dávejte pozor! Tyto ztráty platí konečný uživatel. Existuje tedy mnoho lidí, kteří chtějí přejít z ústředního vytápění na autonomní typy vytápění.

  • Hlavní plyn. Plynový kotel poskytuje minimální náklady na vytápění (cca 70 kopek na kilowatthodinu tepla). V současné době a v blízké budoucnosti je to nejvýhodnější řešení. Plyn v plynových lahvích a plynových nádržích je mnohem dražší - od 1,8 do 2,8 rublů / KW * h.

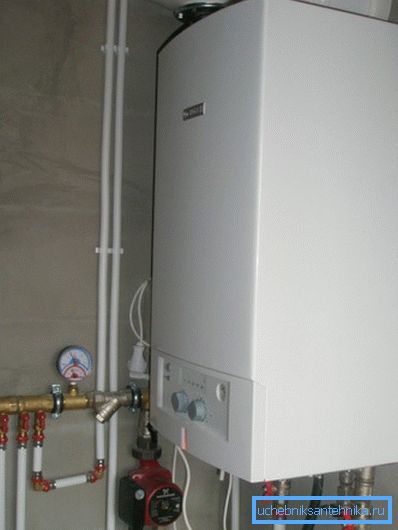

Nástěnný plynový kotel.
  • Dříví, uhlí. Náklady jsou mírně vyšší (1,1 - 1,4 rublů / KW * H). Hlavní nevýhodou je nízká autonomie kotlů: vyžadují pravidelné nakládání paliva a odstraňování popela.
  • Kotle na motorovou naftu, naopak nevyžaduje pozornost majitele po celé týdny. Nevýhody zahrnují potřebu ukládat velké množství paliva, zápachu, vysoký stupeň hluku během provozu solárního hořáku a vysoké náklady na teplo (3,2 rublů / kWh).
  • Konečně, elektrické kotle všeho druhu. (Tenovy, indukce a elektroda) jsou nejschopnější a bezpečnější. Nepotřebují častou údržbu nebo odstraňování spalovacích produktů. Všechno dobré, které musíte zaplatit; v tomto případě poměrně specifické peníze ve výši asi 3,6 - 3,8 rublů za kilowatthodinu.

Cirkulace chladicí kapaliny

Může to být přirozené a nucené.

Typ cirkulace Popis
Přírodní (gravitační) Ohřev vody ve výměníku tepla kotle snižuje jeho hustotu. Po rozšíření je horká chladicí kapalina vytlačena chladnější vodou do horní části okruhu. Při návratu do kotle topnými zařízeními se voda odvádí přebytečné teplo.
Vynucené Pohyb vody je zajištěn provozem cirkulačního čerpadla s konstantní nebo nastavitelnou kapacitou.

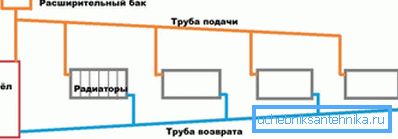

Nejjednodušší gravitační schéma.

Užitečné: praktické instalační schémata, které mohou fungovat v obou režimech. V tomto případě je vložka čerpadla do výplně velkého průměru (od DN 32) opatřena obtokem. Je zapotřebí, aby omezení potrubí nezmenšilo již nízkou hydraulickou hlavu v režimu přirozené cirkulace.

Směr pohybu chladicí kapaliny

Může to být zablokování a průchod.

  1. Hrubý typ topného systému znamená, že v různých částech okruhu se chladicí kapalina pohybuje v opačných směrech.
  2. Následující provoz znamená, že voda, nemrznoucí směs, olej atd. Nejsou v žádném okruhu. neměňte směr pohybu k opaku.
Rozdíl je jasný ze schématu.

Balení nahoře a dole

Všechno zde je jednoduché: schéma s horní náplní předpokládá, že topné lůžko (horizontální větev potrubí spojující stoupačky) je v podkroví a loď zpětného toku je v suterénu.

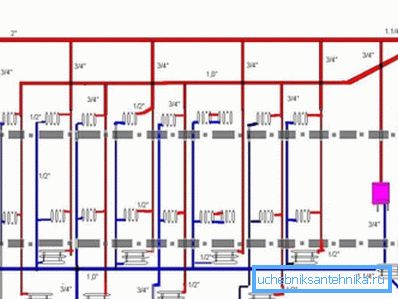

Jedna z možností pro horní plnění.

V případě nižších lahví se obě domečky rozdělují v suterénu. Stoupačky jsou spojeny v párech; každý pár je spojen propojkou v horním patře domu nebo v suterénu.

Rozvržení

Oddělte svislé a vodorovné vedení; zdá se, že pojmy jsou intuitivně srozumitelné a nepotřebují komentáře. Stojí však za to vyjasnit, že v reálném světě jsou kombinované typy topných systémů častější. Například, v typickém bytovém domě, stoupačka je vertikální rozložení, ale plnění je vodorovné.

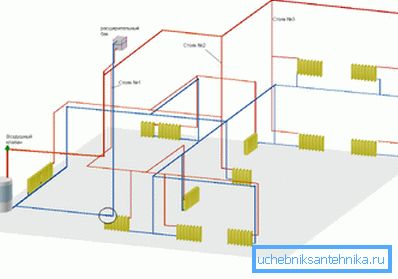

Typické kombinované zapojení.

Připojení topných zařízení

Na tomto základě jsou rozlišeny jednočipové a dvouvodičové obvody.

  1. V prvním případě je plnicí kroužek mezi vstupními a výstupními trubkami kotle nebo ventily domu sestavy výtahu. Zařízení pro vytápění ji oddělují nebo, což je mnohem rozumnější, narazí paralelně s plnění do lahví.
  2. Druhý schéma naznačuje, že každý radiátor nebo konvektor je propojka mezi napájecí a zpětnou náplní.

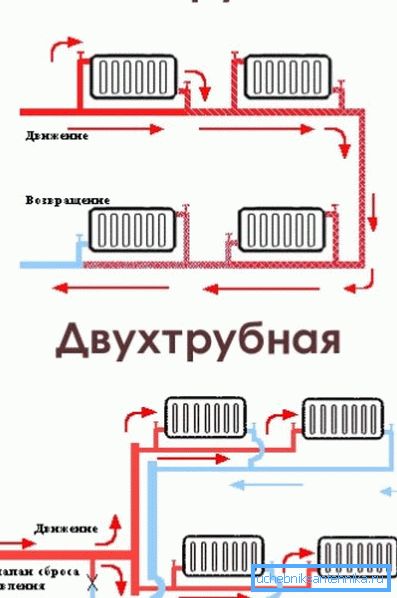

Jednoduché trubice a konce dvojitých trubek.

Poznámka: Obvod se dvěma trubkami obecně vyžaduje škrcení každého přístroje a vyvažování systému při spouštění tlumivky. Pokyn je spojen se skutečností, že jinak bude celá cirkulace procházet zařízeními, které jsou nejblíže kotli nebo výtahu, který je plný odmrazováním dálkových radiátorů.

Exotické

Jaké je topení kromě obvyklých a široce používaných schémat s kapalným chladičem?

Vzduch

V roli chladiva slouží běžný vzduch. Vzhledem k tomu, že jeho specifická tepelná kapacita je malá, musí být přepravovány velké objemy; Systémy ohřevu vzduchu jsou často kombinovány s větráním.

Řešení je zajímavé při absenci topných zařízení v interiéru. Hlavní nevýhodou je, že skrytá instalace vzduchových kanálů je možná pouze ve stadiu výstavby nebo hlavních opravách domu.

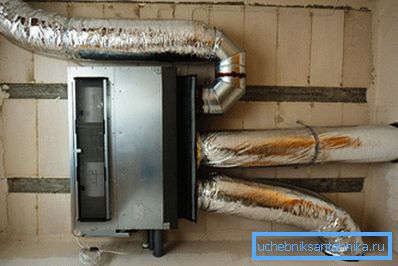

Vzduchové potrubí pro ohřev vzduchu.

Teplé podlahy

V roli ohřívače slouží celý povrch podlahy. Za tímto účelem se do potěru nebo pod povrchovou úpravou umístí trubka s nosičem tepla, topným kabelem nebo filtrem. Práce lze snadno provádět ručně, bez zapojení odborníků.

Vyhřívaná podlaha je zajímavá pro svou účinnost. Ne, cena za kilowatthodinu tepla se nemění: závisí pouze na zdroji tepla. Úspory jsou dosaženy efektivnějším rozložením teploty a menším únikem stropu.

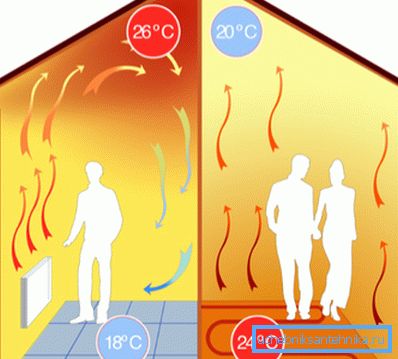

Rozložení teploty v případě konvekčního vytápění a podlahového vytápění.

Infračervené

Většina tepla je přenášena z topného tělesa na objekty a osoby v místnosti kvůli tepelnému záření a nikoli konvekce. Vzhledem k tomu, že ohřívače přímo ovlivňují teplotní receptory obyvatel domu, může být teplota v místnosti snížena na 15-16C bez nejmenšího nepohodlí. Z tohoto důvodu opět dochází k úspoře energie.

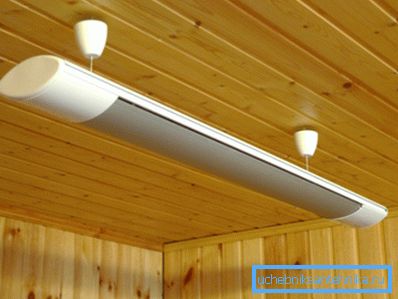

V foto - infračerveném stropním panelu.

Závěr

Samozřejmě, náš miniaturní přehled možných řešení v oblasti vytápění se netýká úplnosti. Přiložené video je doplní užitečnými a vzdělávacími materiály. Úspěchy!
