Jaká je střední vzdálenost radiátorů: rozměry bimetalických,

Vzdálenost mezi zásuvkami radiátoru je jednou z důležitých technických charakteristik, na kterých závisí rozměry výrobku. Rozměry ovlivňují možnost instalace, zejména pokud se má baterie umístit do výklenku nebo pod oknem. Správně zvolená velikost výrobku neporušuje základní provozní standardy, na kterých závisí normální přenos tepla.

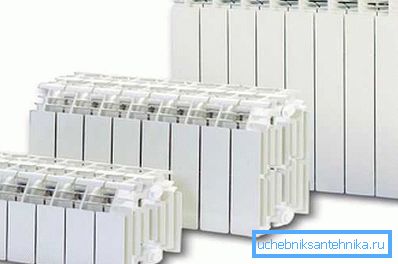

Ohřívače různých výšin

Obecný přehled typů radiátorů a jejich rozměrů

Existuje několik hlavních skupin radiátorů, které se liší v konstrukčních vlastnostech:

  1. Sekční.
  2. Panel oceli a bimetalických.
  3. Konvektor.
  4. Autorské modely, na zakázku, které nemají podobné formy, ale plní své funkce.

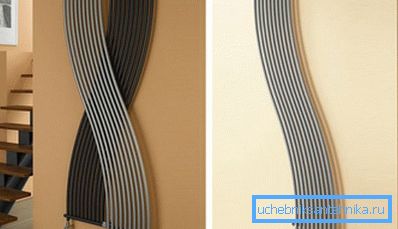

Na fotografii - původní ohřívač

Použitý materiál a konstrukční vlastnosti topných zařízení určují:

  • odolnost vůči nárazu vodou;
  • koroze;
  • znečištění a škálování;
  • intenzita přenosu tepla a další součásti úspěchu.

Pokud jde o velikost, rozdíly ve výšce mezi horním a spodním potrubím (střední vzdálenost) ovlivňují možnost instalace ohřívače. Nejčastěji se instalují do výklenků pod okny, jestliže je otevírací otvor dostatečně velký, pak se vysoká baterie jednoduše nezapadá.

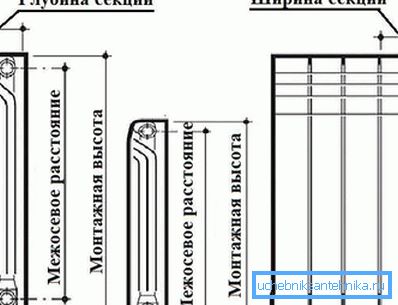

Diagram zobrazuje vzdálenost středu

Tento parametr je zvláště důležitý pro systémy s přirozenou cirkulací. Faktem je, že tlak v systému je vytvořen kvůli rozdílu výšky mezi přívodem vody k akumulátoru a kotlem, čím vyšší je tato hodnota, tím větší je přírodní tlak v potrubí.

Dávejte pozor! Například středová vzdálenost radiátorů o rozměrech 250 mm má smysl zvolit pouze za velmi nízkých parapetů. V tomto případě můžete baterii nainstalovat i pod výškou parapetu 50-60 cm.

Příklad baterie v místnosti s velkými okny.

Panelové ohřívače jsou svařeny cívkovým chladivem mezi dvěma žebrovanými panely s mezerou mezi nimi až do 1 cm. Takový povrch zvyšuje plochu vyhřívaného povrchu a jeho přenos tepla - záření a konvekci. Skromná kapacita přispívá k rychlému přenosu tepla - účinnost dosahuje 75%, ale rychle se zchladí.

Nedostatek panelových produktů je:

  • v jejich zranitelnosti vůči vodním kladívkům, což je činí nevhodnými pro použití v systémech ústředního vytápění;
  • koroduje z kyselé vody;
  • není možné vypustit vodu po dlouhou dobu kvůli stejné korozi, ale již v kontaktu s kyslíkem.

Sekční baterie představují dobré příležitosti pro jejich konstruktivní změny - zvýšení / snížení počtu sekcí při změnách nebo opravách. Bimetalická zařízení nahrazují tradiční křehkou ale trvanlivou litinu s vysokou inertností.

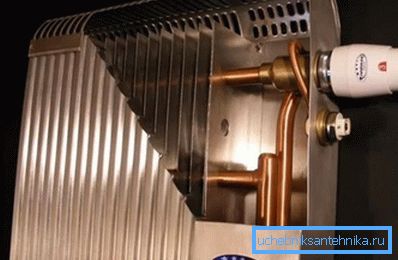

Na fotografii - zařízení bimetallicheskogo ohřívač

V nich chladicí kapalina prochází ocelovými trubkami s hliníkovými žebry s vysokou tepelnou vodivostí.

Bimetalová baterie je ztělesněním dvou výhod v jednom produktu, konkrétně:

  • oceli odolává nestabilnímu tlaku a agresivnímu prostředí;
  • Hliník okamžitě reaguje na změny teploty.

Dávejte pozor! Z nedostatků můžeme zaznamenat pouze náklady. Cena bimetalického chladiče může být 2-3krát vyšší než cena litiny nebo oceli.

Při výběru bimetalových baterií je třeba vzít v úvahu průměr svislých a vodorovných kanálů a nejen středovou vzdálenost. Pokud jde o rozměry, lze nejoblíbenější modely považovat za modely s rozdílem mezi otvory na vsuvku o velikosti 500 mm (s celkovou výškou ohřívače 570 mm).

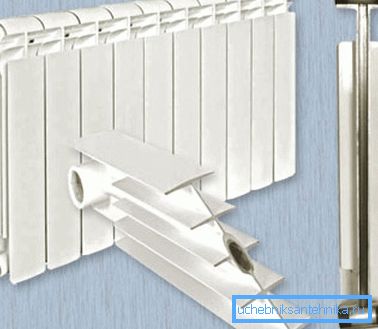

Fotografie zobrazuje vodorovné a svislé kanály, pokud je kvalita chladicí kapaliny špatná, neměla by být příliš úzká.

Ale ve vakuových bateriích koncept "vzdálenosti v centru" jednoduše neexistuje. Skutečnost spočívá v tom, že používají pouze jednu průtokovou trubku, kterou chladicí médium cirkuluje, a díky odpařování vroucí kapaliny je dosaženo rovnoměrného ohřevu povrchu.

Trubkové baterie - registru, vynikající průřez v kompaktnosti a různých formách. Neprítomnost úniků na spárách je zajištěna svařováním úlomků, které odolávají pracovnímu tlaku až 15 atm, ale tenké stěny nedrží vodní kladivo špatně. Registruje je možné vytvořit si vlastní ruce a zvolit si libovolné hřiště mezi trubkami.

Přečtěte si další informace o rozměrech chladiče

V technické dokumentaci pro topná zařízení kromě tepelného výkonu musí být také uvedeny rozměry i středová vzdálenost. V závislosti na typu a výrobci se mohou rozměry ohřívačů lišit.

Bimetalové radiátory

Ze všech velikostí baterií lze považovat vzdálenost mezi kolektory za rozhodující - je to velikost produktu, která ho určuje. A jestliže délka sekčních zařízení může být změněna, může se stát, že se výška může stát úskokem. Tento parametr je označen číslem za názvem modelu, například ALUX 200. Standardní středová vzdálenost hliníkových radiátorů je 350 a 500 mm, ale tato hodnota se může pohybovat od 200 do 800 mm.

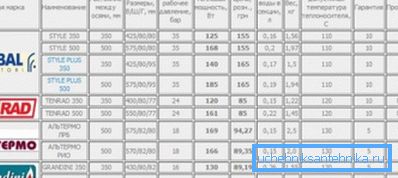

Charakteristika topných zařízení populárních výrobců

Například v italských průřezových modelech ALUX 200 se stejnou výškou 245 mm a hloubkou 100 mm je každá část délky 80 mm s výkonem 92 W. Maximální délka je 1280 mm (16 sekcí) s výkonem 1472 wattů. Model ALUX 350 s výškou 395 mm má stejné rozměry a počet sekcí o výkonu 138 W, ALUX 500 má výšku 545 mm a výkonovou část 179 W.

Standardní rozměry bimetalových baterií zahrnují středové vzdálenosti od 200 do 500 mm. Výška zařízení se však může mírně lišit v závislosti na výrobci. Pokud je například tento parametr 500 mm, je výška modelu Rifar Monolit 577 mm a model Germanium Neo - 560 mm.

Bimetalové radiátory s centrální vzdáleností 450 mm nejsou k dispozici. Proto je nutné, aby bylo topné zařízení nejblíže k velikosti.

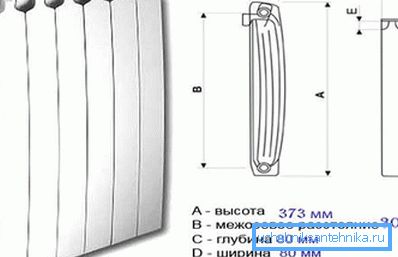

Základní rozměry bimetalového ohřívače

Dávejte pozor! Pokud výška trubek neodpovídá středové vzdálenosti, můžete je vždy snížit nebo zředit. Je důležité, aby přechod byl hladký a nikoli pod úhlem 90 °.

Konstrukce bimetalového chladiče poskytuje kromě 2 vodorovných trubek také tenčí vertikální ocelové trubky, kterými cirkuluje chladicí kapalina. Ale u malých modelů nemusí být. Například pokud je výška topného tělesa asi 20 cm, dobře se zahřeje i od 2 horizontálních trubek.

Při nízkém ohřevu není potřeba vertikální potrubí.

Litinové radiátory

Takové modely jsou považovány za klasiku a používají se už více než 150 let, samozřejmě vzhled prošel značnými změnami, ale samotný nápad zůstává stejný. Tento typ baterie dokonce vydal samostatný standard - GOST 8690-94.

Podle tohoto dokumentu je rozsah vzdáleností mezi otvory pro vsuvky od 300 do 800 mm, přičemž celková výška zařízení je od 400 do 900 mm.

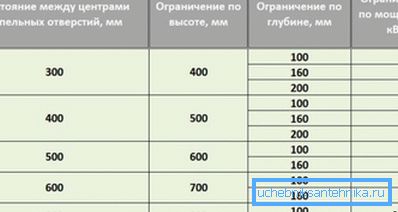

Rozměry litinových topných zařízení

Pokud jde o odrůdy takovýchto topných zařízení, jsou vyráběny modely s 1, 2 a 3 kanály, může se lišit i tvar samotných sekcí. Abyste se nemuseli zmást při výběru baterie, prostě zkontrolujte vlastnosti značkovacího zařízení.

Podle normy GOST 8690-94 jsou při označování tyto parametry chladiče označeny jako:

  • jeho hloubka;
  • vzdálenost mezi středovými osami otvoru vsuvky;
  • Jelikož tlak v topném systému je významný, zaznamenává se také maximální pracovní tlak v označení;

Dávejte pozor! Litina je křehký materiál, proto netoleruje hydraulické rázy. Pokud takovéto jevy nejsou ve vytápěcích systémech neobvyklé, je lepší odmítnout litinové baterie a zvolit analogový ocelový nebo bimetalový analog.

  • označuje počet sekcí a použitý standard.

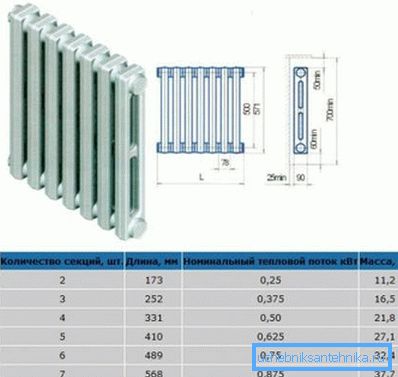

Charakteristika klasické litinové baterie

Chcete-li zvolit středovou vzdálenost topného tělesa 450, můžete zvolit baterii s nejbližší hodnotou tohoto parametru 400 mm a mírně snížit potrubí. Standard neumožňuje uvolnění topných zařízení se vzdáleností 450 mm mezi otvory pro šrouby.

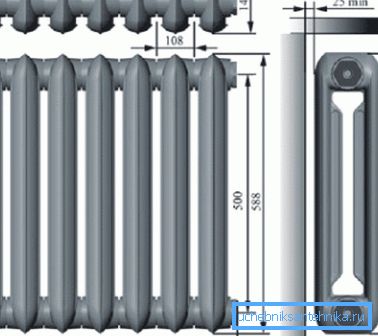

Plně velká litinová baterie

Označení obvykle označuje tepelnou kapacitu jedné části. Například položka MS-140M-500-0.9 znamená, že jeden úsek je schopen dát 140 W tepla, vzdálenost středu je 500 mm, pracovní tlak je 9 atmosfér.

Hliníkové radiátory

Hlavním rozdílem mezi hliníkovými radiátory a bimetalovými radiátory je, že trubky, rám, podél kterého se chladicí kapalina pohybuje, jsou z hliníkové slitiny. V bimetalovém provedení jsou vyrobeny z oceli nebo mědi a hliník se používá pouze pro ploutve.

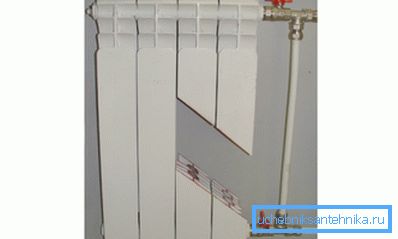

Hliníkový radiátor v řezu

Pokud jde o rozmezí velikosti, může být minimální hodnota považována za 150 mm a horní prahová hodnota je omezena na osy otvoru pro bradavky na 800 mm.

Proto se změní velikost a výkon baterie:

  • výška dítěte 150 mm je vhodná pro domovy s velkými okny, neblokuje výhled z okna. Sada obsahuje nohy, takže není nutné ho upevňovat ke stěně;
  • velké rozměry 700-800 mm mají vysoký přenos tepla v důsledku rozvinutého povrchu chladiče;
  • ale nejvíce běžící může být považováno za rozměr 400-500 mm mezi osami otvoru vsuvky. Jedná se o baterie používané ve většině bytů.

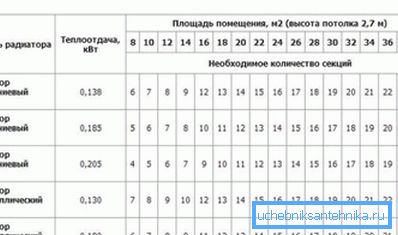

Charakteristika populární hliníkové baterie

Měli bychom také zvýraznit vertikální radiátory. Pokud pod oknem umístěte topné zařízení není příliš výhodné, pak pokyny pro návrh místnosti vám umožní umístit vertikální radiátor v rohu. Je to docela malá na šířku (doslova 5-7 sekcí), ale tady výška může dosáhnout 2 metry.

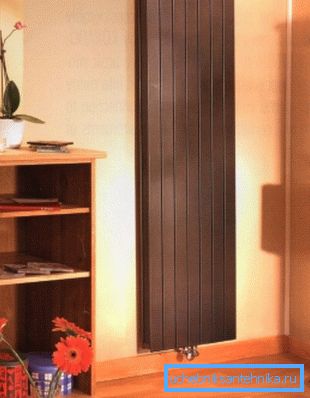

Příklad vysokého chladiče

V případě hliníkových radiátorů je středová vzdálenost od 1200 do 2000 mm. Je pravda, že účinnost takové baterie je poněkud nižší než u konvenční baterie, protože její část je umístěna v horní části místnosti, kde je teplota poněkud vyšší než teplota podlahy.

Rozměry ocelových radiátorů

Celkové rozměry panelových ocelových radiátorů jsou v rozmezí 20-90 cm a axiální vzdálenost je 5-7 cm menší než výška. Jsou vyráběny zařízení s mezisexovou vzdáleností 450 mm, tato standardní velikost chybí v litinovém, bimetalovém protějšku.

Ocelové radiátory mohou být také vertikální, maximální výška v tomto případě může být 2-3 metry. Ale častěji používané konvenční modely.

Výška a tloušťka ocelových baterií se mění v širokém rozmezí.

Také registry jsou vyrobeny z ocelových trubek (je to kvůli snadnosti svařování oceli a její síle). Neexistují však žádné omezení pro tento typ ohřívačů a průměr je vybrán na základě přání zákazníka, stejně jako přenos tepla z ohřívače.

Domácí rejstřík ocelových trubek

Na konci

Středová vzdálenost je důležitým parametrem v každém moderním radiátoru. Z této velikosti závisí na výšce přístroje a tím i možnosti instalace do výklenku pod oknem. Řada velikostí moderních radiátorů umožní jejich instalaci jak v obyčejném bytě, tak pod velkým oknem.

Video v tomto článku obsahuje řadu užitečných tipů pro výběr topného tělesa pro váš domov.
