Jak zvolit bimetalické topné radiátory: přehled technických

V převažující většině případů při navrhování nových a modernizacích stávajících systémů vytápění prostorů se nepoužívají zastaralé litinové topné články, ale nové z oceli a hliníku. Jsou krásnější, silnější a mají vynikající koeficient přenosu tepla. Je však velmi důležité vědět, jak vybrat bimetalický topný radiátor, aby nebyla zklamána při nákupu. Níže uvedené pokyny vám s tímto pomohou.

Výběr zdrojů tepla

Technické specifikace

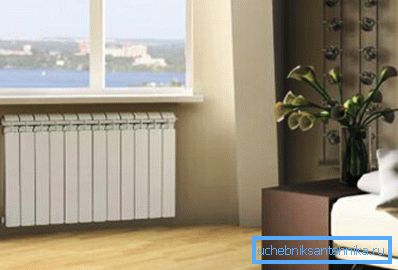

Není pro nikoho tajemstvím, že nejúčinnějším a nejlevnějším způsobem vytápění místnosti je instalace topných radiátorů, v nichž cirkuluje chladicí kapalina, vyhřívaná kotlem. Vzhledem k tomu, že hlavní prvky systému se nacházejí přímo v místnosti a nejsou zpravidla zakryty žádnými dekorativními panely, rozhodujícími faktory jsou nejen emise tepla, váha a cena, ale i estetický vzhled.

Podívejme se podrobněji na parametry, které je třeba vzít v úvahu před výběrem topných radiátorů - bimetalické, litinové, hliníkové nebo jiné.

Dávejte pozor! Zvláštní pozornost v tomto článku je věnována jménu prvního typu topných panelů, neboť při pohledu dopředu je třeba poznamenat, že jsou dnes mezi nesrovnatelnými lídry u podobných výrobků. Harmonicky kombinují výhody výrobků z oceli a hliníku a většina jejich nedostatků chybí.

Hlavní výhody bimetalových baterií jsou následující:

1. Zvýšená síla. Všechna zařízení používaná k instalaci topné sítě musí odolat vnitřnímu tlaku generovanému cirkulačním chladivem. Díky svému speciálnímu provedení mohou hliníkové modely s ocelovým jádrem vydrží od 20 do 35 atmosfér. I přes skutečnost, že skutečný tlak kapaliny v radiátorech jen zřídka přesahuje 15 atmosfér, vysoká pevnost ocelových rámů umožňuje vynikající odolnost proti nárazu vodou. A to je velmi důležité při připojení k sítím centralizovaného vytápění.
2. Dlouhá životnost. Zvýšená pevnost oceli při dodržování pravidel instalace a provozu přispívá k tomu, že popsané radiátory mohou trvat 20 let nebo více. Navíc pouze jádra přicházejí do kontaktu s vodou, která je příčinou koroze, což také prodlužuje dobu bezproblémového provozu topných panelů.

1. Malý průměr vnitřního potrubí. Ocelové trubky, které se nacházejí uvnitř hliníkového výměníku tepla, mají malý průřez. To vám umožňuje navrhovat a vyrábět jednotlivé topné systémy s menším množstvím vody, které v nich cirkulují, což přímo ovlivňuje ekonomiku.
2. Mírná setrvačnost. Díky použití hliníkových výměníků tepla je minimální mezera mezi zapnutím kotle a ohřevem chladiče na provozní teplotu. Kromě toho tyto systémy velmi přesně reagují na povely z termostatů, které umožňují vytvářet nejpohodlnější podmínky v místnosti.
3. Vysoká úroveň přenosu tepla. Koupením bimetalických modelů radiátorů si můžete být jisti, že téměř veškerá tepelná energie chladicí kapaliny bude použita k ohřevu místnosti. Není zbytečná energie. Dané baterie byly speciálně vyvinuty pro použití ve vysokotlakých topných okruzích naplněných chladivou nízké kvality. Dokonale odolávají nejen hydraulickým, ale i mechanickým efektům, včetně šoku.

Nezáleží na tom, jaký ukazatel kyselosti vody teče v topném systému, protože není v kontaktu s hliníkem. Hlavní věc je, že potrubí a radiátor by měly být zcela naplněny vodou, v žádném případě by neměly být povoleny.

Nedostatek hliníkových radiátorů s ocelovými jádry je jeden - vysoká cena. Jsou téměř o čtvrtinu dražší, než je sledovat, pokud jde o účinnost hliníkových baterií. Nicméně podle většiny zkušených odborníků, kteří se zabývají instalací klimatických sítí, se tento rozdíl během provozu plně vyplatí.

Vlastnosti konkrétních modelů

Bimetalické topné radiátory, jak vidíte, jsou nejvhodnější pro navrhování vlastního topného systému. Nyní se doporučuje zabývat se takovou problematikou, jako je výběr konkrétní modifikace zařízení mezi modely zastoupenými na stavebním trhu.

Venku je téměř nemožné rozlišit plně hliníkový panel od bimetalového panelu. Odlišují se pouze váhou: druhá je téměř dvakrát tak těžká.

Kromě toho jsou produkty samy o sobě dva druhy:

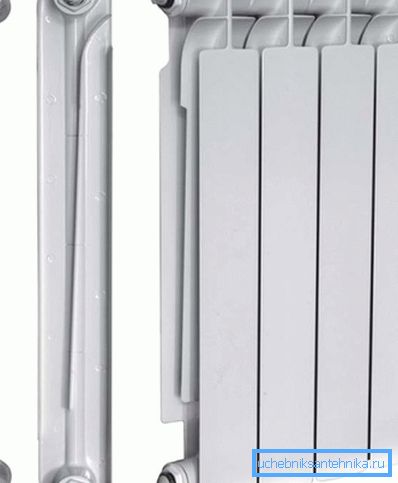

1. Baterie, kde základem pro hliníkový výměník tepla je ocelový rám. V tomto případě je kontakt chladiva s neželeznými kovy zcela vyloučen, což má pozitivní vliv na životnost zařízení.

1. Radiátory, jejichž konstrukce je posílena pouze použitím ocelových trubek. V tomto případě se dílo dostane do popředí. Mírný posun ocelových prvků v důsledku špatné fixace a teplotních roztažností může zcela eliminovat přístup chladicí kapaliny ke spodnímu kolektoru, což výrazně snižuje účinnost panelu.

Tip! Přednost je žádoucí poskytnout první model. Nicméně je třeba vědět, že jejich váha i cena jsou větší než u druhé odrůdy. Kromě toho může jádro po zahřátí vytvářet zvuk vnějšku (při tepelném roztažení ocelových rámů).

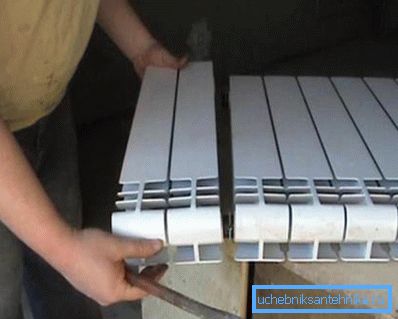

Radiátory se prodávají se sadou sekcí, ze kterých můžete samostatně vyrobit baterii potřebné energie. Balení v balení po 10 ks. Jedna část, v závislosti na modelu a výrobci, je určena k ohřevu cca 2 metry čtverečních. metr čtvereční (metoda výpočtu výkonu je podrobněji popsána v následující části).

Zvláštní provedení hliníkového výměníku tepla umožňuje tento přístroj ekologicky kombinovat vlastnosti klasického chladiče a konvektoru, který organizuje cirkulaci proudění vzduchu v místnosti.

K ochraně před nepříznivými faktory prostředí je povrch akumulátoru pokryt speciální kompozicí práškové barvy, která má vysokou odolnost proti mechanickému namáhání. Díky němu se chladič snadno čistí od prachu a umýt se běžnými detergenty pro domácnost.

Aby se zabránilo únikům a poruchám instalovaných topných zařízení, je kvalita bimetalických topných radiátorů řízena ve všech fázích výroby: od získání potřebných surovin až po skladování a dodávku do maloobchodních prodejen.

Výpočet výkonu

Před instalací topného systému a nákupem baterií je třeba přesně vědět, kolik sekcí by měly být tyto výrobky instalovány v každé místnosti. Tento parametr lze vypočítat. Chcete-li to udělat, měli byste znát oblast každé místnosti (nikoliv celý objekt jako celek), stejně jako výkon jedné části zakoupeného radiátoru.

Takže vzorec pro výpočet:

A = S * 100 / P, kde

A - počet sekcí v baterii;

S je oblast místnosti, kde bude chladič namontován;

R - výkonová část chladiče.

Montáž

Před instalací hliníkových baterií s ocelovým rámem doporučujeme seznámit se s doporučeními uvedenými v doprovodných dokumentech (pokyny). Je žádoucí, aby spojení provádělo zkušený odborník, který má příslušné dovednosti, potvrzené certifikáty nebo certifikáty.

Stejný postup instalace radiátorů je následující:

1. Před připojením k topné síti musí být baterie a potrubí propláchnuty čističem trubek. Je zakázáno používat roztoky obsahující alkálie, protože mohou způsobit poškození ocelových jader produktů. Navíc výstupní trysky nemohou být čištěny brusivy, jinak by mohlo dojít k úniku chladicí kapaliny.

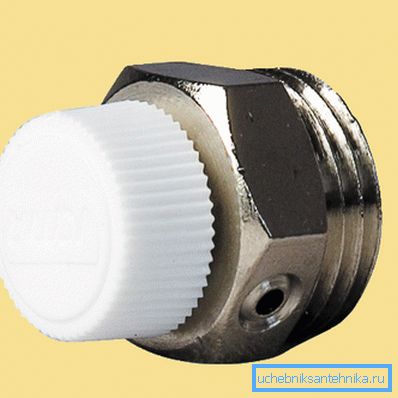

2. Na speciálně dodávaném místě na radiátoru je třeba nainstalovat ventil (Mayevsky jeřáb), pracovat automaticky nebo odšroubovat ručně. To pomůže odstranit vzduchový uzávěr, který vzniká, když je systém naplněn chladicí kapalinou.

1. Aby se zabránilo kontaminaci vnitřního prostoru baterie, mohou být na vstupy baterií umístěny sítky, které zachycují částice.
2. Poté je umístěn prostor pro držáky, který drží baterii, otvory pro hmoždinky nebo kotevní šrouby jsou vyvrtány a montážní prvky jsou instalovány.

1. Radiátor je zavěšený. Je nutno "namontovat" vodorovné prvky panelu (umístěné mezi vertikálními částmi) na místech speciálně upravených v držácích.

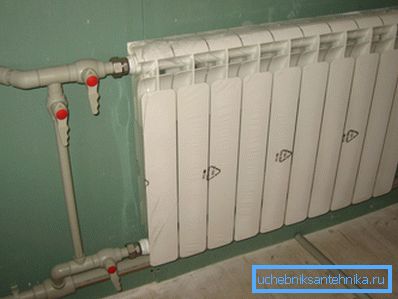

2. Poté je topný panel spojen s potrubím. Nezapomeňte instalovat uzavírací ventily, které umožňují nejen regulovat teplotu v místnosti, ale také částečně zablokovat topný systém, když je potřeba opravit nebo vyměnit baterii.

1. Posledním krokem je odvzdušnění pomocí předem instalovaného ventilu.

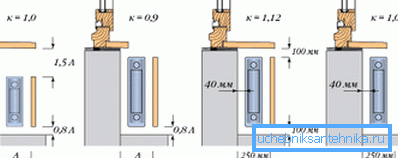

Nezapomeňte, že během instalace je nutné dodržovat vzdálenost doporučenou výrobcem mezi bimetalickým ohřívačem vytápění a stěnou, podlahou, parapetním rámem a dalšími konstrukčními prvky:

• mezi stěnou a povrchem hliníkového výměníku tepla - nejméně 3 cm;
• mezi podlahou a spodním okrajem baterie - asi 10 cm;
• mezi prahem a horním okrajem radiátoru - nejméně 10 cm.

Pokud jsou okna opatřena širokými okenními parapety, můžete jim dodat speciální mřížky pro přetlakové větrání, díky nimž se ohřátý vzduch zvedne, čímž se zabrání zamlžení oken.

Tip! Pro efektivnější ohřev místnosti a racionální distribuci tepelné energie by baterie neměla být zavírána dekorativními panely, nábytkem, záclonami a podobně.

Závěr

Hliníkové ocelové rámové topné panely jsou jedním z nejlepších způsobů, jak zajistit obytné prostory. Pro jejich práci však vyžaduje instalaci kotle a potrubí. Pokud je to nutné, vytápění malého venkovského domu nebo jiných prostor, které nejsou určeny k trvalému pobytu osob, je vhodné použít jiné schémata. Další podrobnosti o nich najdete ve videu, které vám bylo nabídnuto.
