Jak vyrobit tepelné čerpadlo

22-06-2018
Vytápění

Jedinou nevýhodou průmyslových tepelných čerpadel jsou jejich vysoké náklady. Proto většina uživatelů dává přednost tomu, aby tato zařízení byla vyrobena samostatně. Řekneme o tom.

Princip činnosti

Existuje několik způsobů, jak generovat teplo pomocí cyklu Carnot. Zajišťuje zvýšení teploty chladicí kapaliny během její ostré komprese. Stejným principem, ale s opačným účinkem, funguje mnoho klimatických kompresorových zařízení (například klimatizace a ledničky). Hlavní pracovní cyklus je realizován v pracovních komorách těchto jednotek a navrhuje opačný účinek - chlazení chladicího média díky jeho ostrému roztažení.

Jedním z dostupných metod pro vlastní výrobu tepelných čerpadel je tedy použití funkčních jednotek, které jsou součástí typického klimatického zařízení. Při výrobě čerpadla z chladničky slouží jeho kondenzátor a výparník funkci výměníků tepla, která přebírají tepelnou energii z prostředí a směřují ji do topného média.

Postup montáže

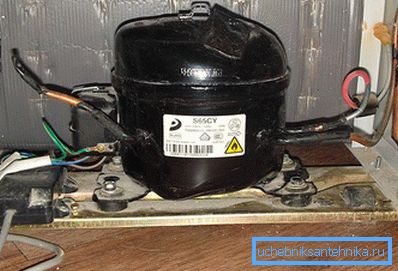

Starý kompresor můžete použít z chladničky

Pořadí výroby tepelného čerpadla z hotových funkčních celků:

  1. Příprava kompresorové části tepelného čerpadla pomocí vhodné sestavy z konvenční chladničky nebo klimatizace. (Tento přístroj by měl být namontován pomocí "měkkého" závěsu na konzolách umístěných na stěně pracoviště na vhodném místě).
  2. Výroba kondenzátoru. Budete potřebovat speciální nádrž (nejlépe ze "nerezové oceli") s objemem asi 100 litrů, do kterého je namontována cívka. (Jako cívku lze použít ze staré lednice finální měděnou trubku).
  3. Bezprostředně před provedením tepelného čerpadla je hotová nádrž řezána podél podélné osy na dvě stejné části. Po instalaci a zajištění cívky v těle jedné poloviny jsou části nádrže svařeny dohromady a tvoří uzavřenou nádobu. (Při svařování výrobků z nerezavějící oceli je nutné použít elektrody určené k práci s tímto kovem).
  4. Po dokončení sestavy kondenzátoru je výroba další povinné jednotky čerpadla a výparníku. Budete potřebovat plastovou hermetickou kapacitu 70-80 litrů. Je zapotřebí umístit cívku trubice? in. Na koncích této trubky je nutné připravit závitovou linku, která zajišťuje spojení se závitem příslušných trubek (jako je tomu u běžných vodovodů). Po montáži je výparník upevněn také na stěnu pomocí konzol o požadované velikosti.

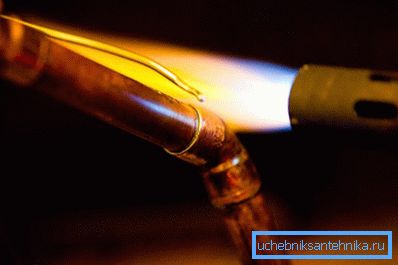

Svařování měděných trubek

Pro konečnou montáž celého systému jako celku, včetně svařování měděných trubek a vstřikování tepelného nosiče (freonu) do nádrží, doporučujeme pozvat odborníka. Pokus o provozování samotného chladicího zařízení může mít za následek selhání, až do zranění.

Po dokončení montáže hlavní části tepelného systému postupujeme k připojení zařízení pro nasávání a rozvod tepla (výměník tepla a topné články).

Vlastnosti připojení externích zařízení

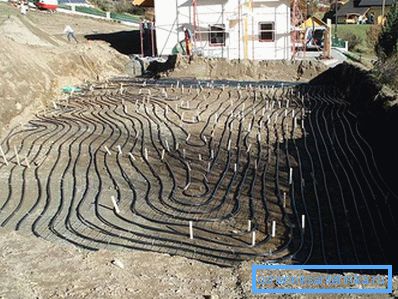

Výměník tepla se nachází na slunné straně místa.

Tóny spojovacích zařízení pro sběr a distribuci tepla:

  1. Výměník tepla v půdě je žádoucí umístit na slunečnou stranu místa. To vám umožní využít energii slunce jako přídavného zdroje tepla.
  2. Chladivo v kompresoru by mělo být nahrazeno takzvaným "roztokem" obsahujícím freon a vodu. To zvyšuje účinnost tepelného systému.
  3. Namísto běžných radiátorů pro vytápění domu se doporučuje používat zařízení s nižším výkonem, které nemají nižší účinnost než tradiční systémy (např. "Teplá podlaha").
  4. Připojovací potrubí by mělo být umístěno tak, aby tepelná ztráta v těchto oblastech byla minimální. V případě potřeby bude možné zajistit dodatečnou izolaci.

V horkých dnech (s efektivním větráním v domě) lze tepelné čerpadlo použít pro pasivní klimatizaci.

Tepelné čerpadlo pomůže vyhřívat místnost téměř nic

Se všemi jemnostmi postupů pro připojení externích zařízení naleznete v následujícím videu, které bylo zveřejněno v jednom ze zdrojů uvedených níže.

Video

Toto video popisuje vlastnosti tepelných čerpadel:

Toto video je o vlastní tepelné čerpadlo vzduch-voda pro vytápění nebo horkou vodu:
