Jak vypočítat vytápění v domě bez pomoci

V moderním světě jsou systémy vytápění často uspořádány samotnými vlastníky s vlastními rukama, aby nebyly vynaloženy další peníze. V předběžné fázi je však nutné provést správný výpočet vytápění domu, pak zimní mrazy nebudou tak špatné. Pokud jsou výpočty prováděny s velkou chybou, není možné dosáhnout maximální účinnosti při zajištění bydlení s teplem.

Stanovení tepelné energie

Chcete-li zjistit požadované parametry topného systému budovy, je třeba použít speciální vzorec: Qt = V *? T * K / 860, kde Qt je požadovaný tepelný výkon, V je objem budovy, T je teplotní rozdíl, K je indikátor tepelné ztráty. Výsledný produkt uvedených údajů je dělen 860, aby výsledek překládal v kW / h.

Objem vyhřívaného předmětu

Při výpočtu topného systému doma je nejdůležitějším parametrem jeho objemová kapacita, tj. Prostor, který se má vyhřívat. Dále se navrhuje provést výpočty pro budovu 68 s podkrovím.

Výška stropu je 3 m a vzdálenost od základny končetiny k hřebenu je 5 m.

1. Především je určen objem prvního patra, u kterého je šířka násobena délkou a získaný výsledek je násoben výškou. Ukáže se takový příklad: 6 * 8 * 3 = 144 cu. m
2. Dále se vypočítá krychlost celého podkroví.. V tomto případě se divize přidává k výše uvedeným operacím, protože štíty mají trojúhelníkový tvar. Vychází z toho: 6 * 8 * 5/2 = 120 cu. m
3. K získání konečného objemu je třeba jednoduše přidat výsledky získané v předchozích odstavcích.. V důsledku toho bude možné určit prostor, který bude vyhříván: 144 + 120 = 264 cu. m

Pozor! V této situaci byly vypočteny výpočty pro objekt jednoduché formy. Pokud je budova založena na složitých tvarech, je lepší je rozdělit na jednodušší části.

Teplotní rozdíl

Indikátory teploměrů uvnitř i venku budou velmi odlišné. Hlavním úkolem je zjistit rozdíl mezi teplotou vzduchu uvnitř a venkovním vzduchem v zimě. Tento parametr můžete určit, pokud odečtete od nejmenšího čísla více.

Při výpočtech je nutné se soustředit na úroveň pohodlí, kterou chcete získat z tepelné instalace. Obvykle pro obytné budovy je normální teplota vzduchu 18-20 stupňů. Toto číslo se však může mírně lišit v závislosti na preferencích majitelů.

Teplota venkovního vzduchu může být stanovena nezávisle, ale v běžných případech se používá speciální tabulka, která odráží průměrné ukazatele pro velká města.

Doplněk! Podrobnější informace o klimatických podmínkách konkrétní oblasti se odráží v dokumentaci SNiP 23-01-99. Všechny parametry jsou prezentovány formou schematických map a zvláštních tabulek.

Výpočet rozdílu mezi teplotou vnějšího prostředí a vnitřním prostorem by měl být analyzován konkrétním příkladem. Pokud se v domě v Moskvě nachází optimální ukazatel o 20 stupních, pak je třeba provést následující výpočty: -28-20 = -48. Tím se podařilo získat rozdíl. Tento parametr bude nahrazen do základního vzorce bez mínusu.

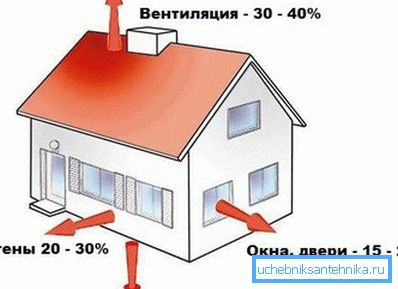

Koeficient tepelné ztráty

V našem případě bude tento ukazatel přibližný, aby nedocházelo k komplexním výpočtům. Koeficient závisí na typu budovy a na jejích izolačních vlastnostech.

Níže jsou uvedeny základní hodnoty, které lze ve vzorci nahradit.

• Od 0,6 do 0,9 - indikátor pro objekty s vysokou úrovní tepelné izolace ze všech stran. To znamená, že podlahy, střecha, zdi jsou dodatečně izolovány a okenní otvory jsou opatřeny dvojitými okny.
• Od 1 do 1,9 - hodnoty v tomto rozsahu jsou vhodné pro budovy s průměrnou úrovní tepelné izolace. Jedná se o budovy s dvojitou zděnou konstrukcí a objekty postavené ze 150150 mm dřeva.
• Od 2 do 2,9 - koeficient je vhodný pro zjednodušené konstrukce s lehkou izolací. Budova může být přiřazena do této kategorie, pokud má jednu zdiva nebo je zhotovena z tyče 100 100 mm.
• Od 3 do 4 - indikátor se používá pouze pro lehké konstrukce, jako jsou kovové nádoby, rámové konstrukce s jedním povrchem a další podobné konstrukce.

Příklad! Pro výpočet vytápění venkovského domu, který se skládá ze 150 x 150 mm bar a má dvojité zasklení, je třeba nahradit jednotku. Pokud je spousta oken, může být hodnota zvýšena na 1,5.

Nahrazení výsledků

Po přezkoumání základních parametrů použitých ve vzorci můžete přejít přímo na výpočty. Výpočty budou provedeny pro strukturu, jejíž objem byl uveden výše.

Jeho úroveň izolace je velmi vysoká a je v oblasti Moskvy. Tak se ukazuje: 264 * 48 * 1/860 - 15 kW / hodina.

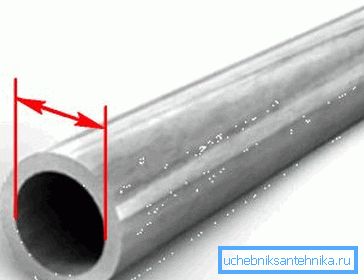

Vhodný průměr potrubí

Aby systém vytápění fungoval správně, je nutné správně stanovit průměry vodivých prvků, jinak ani při vysokém výkonu domácího kotle pro vytápění domu nebude možné dosáhnout dobrých výsledků.

Ve výpočtech se používá následující vzorec: D = v354 * (0,86 * Q /? T) / V, kde Q je tepelné zatížení, T je teplotní rozdíl na vstupu a výstupu kotle, V je rychlost chladiva.

Tepelné zatížení

V počátečním stádiu tento parametr odpovídá indexům výkonu, avšak s rozvětvením potrubí se může hodnota změnit. Ve většině soukromých domů jsou však prvky spojeny v sérii, a proto se zmenšení průřezu obvykle neděje. Pokud jsou potrubí systému odděleny, pak by měl být celkový výsledek vydělený počtem větví.

Teplotní rozdíl

V tomto případě se měří indikátory na vstupu a výstupu. Po určení dvou parametrů se menší hodnota odečte od většího počtu. Například pokud je na výstupu kotle teplota 95 stupňů a při zpětném vstupu - 65, pak se tento rozdíl vypočte takto: 95-65 = 30 stupňů.

Rychlost chladicí kapaliny

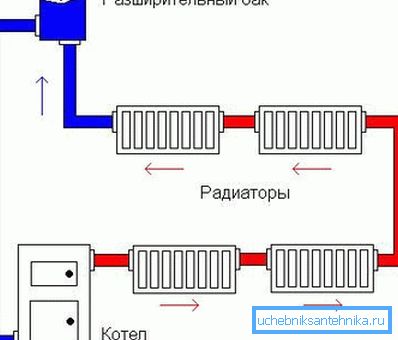

Při cirkulaci horké vody v systému může dojít z důvodu teplotního rozdílu a pomocí speciálního čerpadla, ale rychlost by měla být v rozsahu 0,8-1,5 m / s.

Pokud jsou hodnoty překročeny, může dojít v potrubí k hluku, což nepříznivě ovlivňuje životní podmínky. Příliš nízké otáčky mohou způsobit zablokování vzduchu.

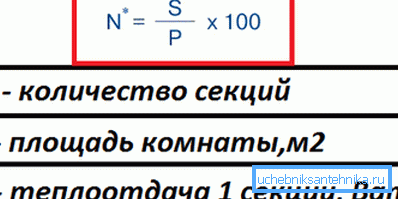

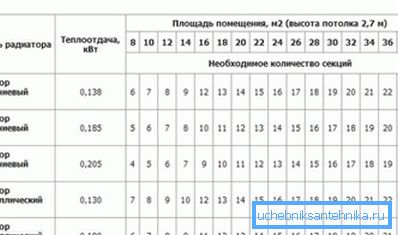

Počet sekcí chladiče

Spíše přesné výpočty jsou získány s přihlédnutím k objemu vytápěné místnosti. Nejdříve se stanoví celková spotřeba tepla, po níž se počítá počet sekcí. Výsledek lze rozdělit na samostatné části, pokud máte v plánu instalovat několik baterií v různých částech místnosti.

Následuje konkrétní výpočet místnosti s rozměry 35 metrů a výšky stropu 270 cm.

Taková instrukce umožňuje získat poměrně přesné výsledky.

1. Nejprve potřebujete znát objem místnosti, pro kterou se násobí hlavní parametry - délka, šířka a výška. V důsledku toho by měl být přibližně následující příklad: 3 * 5 * 2.7 = 40.5 cu. m
2. Nyní byste měli zjistit potřebný tepelný výkon pro vytápění místnosti. SNiP doporučuje přidělit přibližně 41 wattů na krychli. V tomto ohledu platí následující: 41 * 40,5 = 1660,5 wattů.
3. V závěrečné fázi zůstává výsledek dělena mocí jedné části radiátoru. Nechte tento parametr rovnat 170 wattem. Výsledkem je 1660.5 / 170 - 10 sekcí.

Dávejte pozor! Správně provedené výpočty poskytují nejen možnost zajistit pokoj s teplem, ale také ušetřit, protože cena některých typů radiátorů pro topné systémy je poměrně vysoká, zejména u bimetalických protějšků.

Jako závěr

Po prozkoumání prezentovaných materiálů od začátku až do konce budou jednotliví vývojáři schopni pochopit, jak samostatně bezprostředně před hlavními pracemi vypočítat vytápění domu. Ve stadiu instalace bude nutné instalovat systémové prvky na správná místa a připojit se k hlavnímu zdroji tepla. Pro seznámení s dalšími daty je prezentováno speciální video.
