Jak vypočítat vytápění radiátory bez použití složitých

Baterie, jejichž cena je nízká, jsou nejběžnějším topným zařízením používaným všude: v obytných, komerčních, průmyslových a veřejných budovách. Jsou složeny z kovových dutých prvků naplněných chladicí kapalinou.

Když jsou vytápěny, dodávají energii pokojům.

Složky výpočtů

1. Před nákupem zařízení je třeba věnovat pozornost dvěma technickým charakteristikám: síle a odolnému tlaku teplonosné kapaliny.

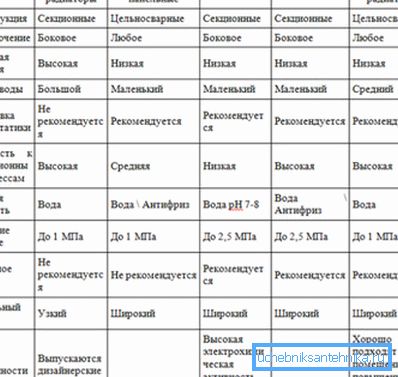

2. Je nutné vypočítat nejen počet zařízení a prvků v nich, ale také vybrat materiál radiátorů.
3. Hlavní věc, kterou je třeba určit, je schopnost jedné části uvolnit maximální množství tepelné energie. To znamená, že musíte vědět, jak vypočítat výkon radiátorů.
4. Tato hodnota bude základem výpočtů pro celý systém vytápění.

Výpočet výkonu

1. Instrukce říká, že na 1 m? místnosti vyžadují 100 W tepla. Zjistíte-li to, můžete určit počet radiátorů, které potřebujete. Proto musíte nejprve zkontrolovat prostor místnosti, která bude vytápěna.
2. Při výpočtu je třeba vzít v úvahu také výšku místnosti, počet dveří a oken a jejich materiál. Tyto faktory určují tepelné ztráty v místnosti.
3. Před výpočtem topného tělesa byste měli určit nejnižší teplotu ve vaší oblasti a teplotu tepelného nosiče v daném období roku.

Dávejte pozor! Všechny výpočty musí být provedeny pomocí koeficientů, jsou obsaženy v SNiP. Vzhledem k těmto číslům můžete přesně určit výkon vytápění.

Předběžný výpočet je jednoduchý: musíte vynásobit plochu místnosti o 100 wattů. Takové výpočty však nebudou přesné. Je třeba je upravit a potřebovat koeficienty.

Faktory korekce výkonu

Existují dva typy faktorů: snížení a zvýšení výkonu (viz také článek Dvoutrubkový nebo jednorázový vytápěcí systém - věčná otázka).

První z nich se používá v následujících případech.

1. Pokud jsou okenní jednotky vícepatamoční plastová okna, násobí se předběžná hodnota o 0,2.

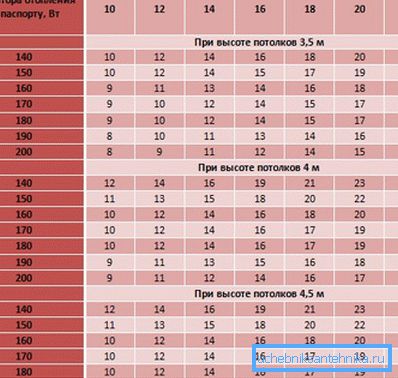

2. Pokud je výška místnosti menší než standardní (3 metry), redukční faktor bude poměr skutečné výšky k standardnímu ekvivalentu. Pokud je výška místnosti 7 m, pak koeficient: 2,7: 3 = 0,9.
3. Když je topný kotel provozován při zvýšeném výkonu, pak každých 10 ° tepelné energie, kterou vytváří, snižuje kapacitu baterií o 15%.

Faktory výkonu se používají za následujících okolností.

1. Když je výška místnosti vyšší než standard, koeficient se vypočítá stejným způsobem jako v případě nízkých stropů.
2. Když je byt zadek, pak před výpočtem kapacity topného tělesa se pro zvýšení tohoto indikátoru použije koeficient 1,8.
3. Pokud jsou baterie připojeny zespodu, do základního čísla se přidá 8%.
4. Když topný kotel snižuje teplotu nosiče tepla v nejchladnější době, při každém snížení o 10 ° je nutné zvýšit výkon radiátorů o 17%.
5. V případě, že negativní pouliční teploty dosáhnou kritických hodnot, musí se výkon zvýšit dvakrát.

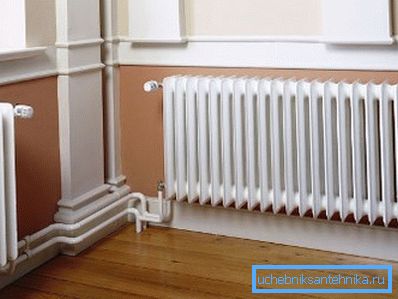

Jak určit počet úseků jedné baterie

Při profesionálním návrhu topných systémů používají odborníci následující ukazatele a údaje.

1. Režim teploty v oblasti v zimě.
2. Celkové tepelné ztráty všech ploch budovy.
3. Schéma připojení baterie.
4. Počet dveří a oken (počet kamer), jejich rozměry.
5. Frekvence výměnných místností s přilehlými místnostmi a ulicí.
6. Konstrukční teplota přívodního a zpětného proudu chladicí kapaliny, jakož i rychlost oběhu.
7. Tepelná energie akumulátoru, jeho teplotní režim.
8. Provozní tlak v topném systému.

Zjednodušené výpočtové techniky

Profesionální výpočty jsou velmi složité, takže odborníci navrhují dělat vlastní ruce jednoduššími metodami výpočtu, které jsou vhodné pro malé soukromé domy a byty.

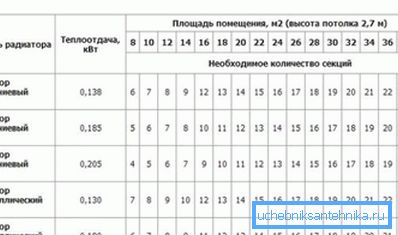

1. První metoda je nejjednodušší. V pase prodávaného zboží musí být uvedeny jeho technické vlastnosti. Mezi nimi je síla jednoho dílu deklarovaného výrobcem.

Jak vypočítat počet radiátorů této metody.

Předpokládejme, že parametr je 200 wattů. Dále určíme výkon potřebný pro vytápění prostorů s ohledem na koeficienty.

Předpokládejme, že je 2,4 kW. Potom se stala jednoduchou matematickou operací: 2400: 200 = 12. Měl by být instalován tak velký počet sekcí, aby bylo možné tento pokoj účinně vytápět.

1. Druhým způsobem je provést výpočet s přihlédnutím ke schopnosti jedné části ohřát objem místnosti specifikované výrobcem. Pro tento účel se vypočítá objem místnosti a poté se vydělí objemovým ohřevem jedné části.

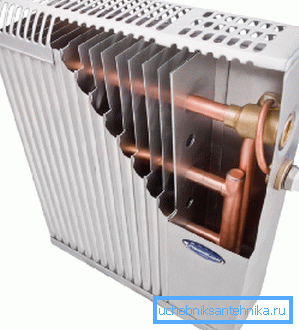

2. Další praktické rady od mistrů, jak vypočítat bimetalické radiátory topení.

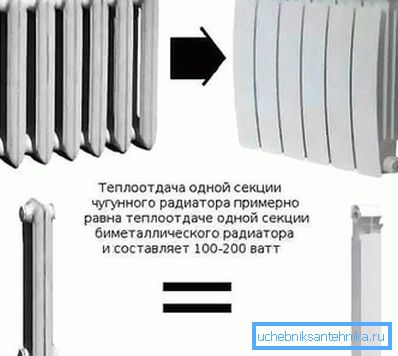

Dávejte pozor! Všechny baterie z různých materiálů mají téměř stejné rozměry. Praktici si všimli, že při výšce místnosti 2,7 m může jedna část jakéhokoli zařízení ohřívat přibližnou plochu 1,8 m ?.

Předpokládejme, že pokoj má velikost 20 m. Provádíme výpočet: 20: 1,8 = 11,1. To znamená, že bude nutné sestavit baterii 11 úseků.

Závěr

Jak bylo možné pochopit z článku, pro byt nebo malý dům není těžké počítat a počet topných zařízení. Pokud mluvíme o velké budově, je lepší využít služeb odborníků (viz též článek Zda je podlahový dvoutrubkový vytápěcí systém dvoupatrového soukromého domu ziskový).

Video v článku vám pomůže dozvědět se o svém tématu ještě víc.
