Jak vypočítat vytápění obytného bytu nebo soukromého domu

Během opravy bytu nebo výstavby soukromého obytného domu musí většina nájemníků provést přesný výpočet topného systému. Ihned je třeba poznamenat, že řešení tohoto problému vyžaduje vyvážený přístup, protože kompetentní plnění tohoto úkolu určuje úroveň komfortního bydlení v domě v období podzim / zima a nedostatek znalostí o tom, jak vypočítat sazbu na vytápění, může vést k výraznému zvýšení nákladů na platby a bez dražší veřejné služby.

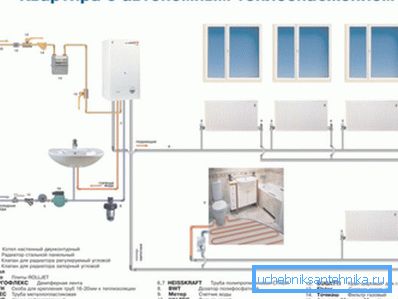

Způsob výpočtu topného systému pro domácnost

Pro provedení všech výpočtů tepelné techniky je zapotřebí mít k dispozici přesný návrh a skutečné rozměry každé místnosti obytného domu, mít údaje o tloušťce vnějších stěn budovy a povaze použitých tepelně izolačních materiálů a také znát klimatické vlastnosti a přibližnou minimální teplotu v chladné sezóně pro daný regionu.

Dále článek bude obsahovat pokyny krok za krokem, které na základě všech těchto údajů pomohou určit optimální výkon kotlového zařízení a vypočítat požadovaný počet radiátorů nebo baterií.

Způsob výpočtu výkonu topného kotle

Pro ohřev nosiče tepla v autonomních topných systémech se nejčastěji používají tuhá paliva, kapalná paliva, elektrické nebo plynové topné kotle. Množství tepelné energie, která musí být použita k vytápění místnosti za jednotku času, závisí přímo na jeho objemu.

Průměrná výška obytných prostor je 2,7 m, proto výpočet výkonu kotlového zařízení pro každou místnost, jejíž výška není větší než 3 m, se provádí na základě jeho celkové plochy.

Abychom věděli, jak se vypočítá vytápění hlavní části bytu, je třeba řídit se jednoduchým vzorcem:

W kat = S x W úderů / 10,

kde:

• W cat - minimální doporučený výkon topného kotle (kW).
• S je celková plocha všech vyhřívaných prostor (m?).
• W beatů - hodnota specifického výkonu kotle, která je vyjádřena množstvím tepelné energie, která je nutná pro ohřev místnosti o 10 m? (kW / 10 m?).

Hodnota specifického výkonu kotlového zařízení je určena na základě klimatických vlastností a povětrnostních podmínek určité oblasti.

1. Pro oblasti extrémního severu a oblasti s ostře kontinentálním podnebím pokud by byla specifická hodnota výkonu v rozsahu od 1,5 kW do 2 kW za každých 10 m? prostor vyhřívaného pokoje.
2. Pro střední šířky, stejně jako oblasti s mírným kontinentálním nebo mírným klimatem hodnota specifického výkonu může být od 1,2 kW do 1,5 kW na čtverec 10 m ?.
3. Pro jižní zeměpisné šířky a oblasti s podtropickým podnebím, průměrná denní teplota vzduchu, ve které vzácně klesne pod 0 ° C, může mít specifický výkon od 0,7 kW do 0,9 kW na 10 metrů ?.

Dávejte pozor! Výpočet výkonu kotle podle předloženého vzorce bude spravedlivý pouze tehdy, budou-li dodrženy stavební předpisy, a bude provedena vysoce kvalitní tepelná izolace vnějších stěn, podlahy a střechy budovy.

Výpočet požadovaného objemu chladicí kapaliny

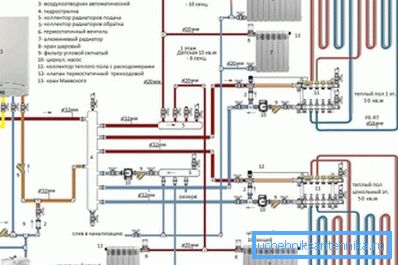

Pro dosažení optimálního provozu autonomního topného systému je stejně důležitým parametrem také objem chladiva kapaliny, která bude cirkulovat v uzavřeném topném okruhu. Jeho hodnota závisí výhradně na výkonu kotle a vypočte se podle následujícího vzorce:

V syst = W kat x 15,

kde:

• V syst - celkový objem uzavřeného obvodu (l).
• W cat - minimální doporučený výkon kotle vypočtený podle výše uvedeného vzorce (kW).

Je tedy zřejmé, že optimální hodnota objemu chladiva je 15 litrů na kilowatt výkonu kotle.

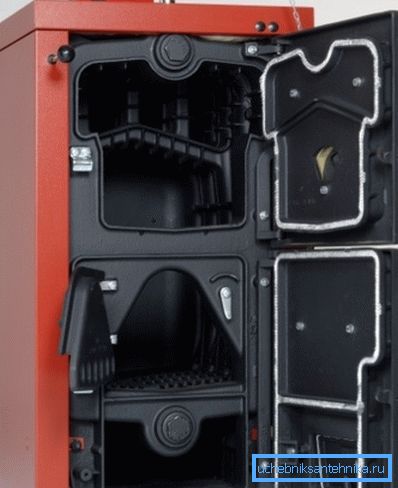

Jako příklad můžeme uvažovat o výpočtu výkonu kotle a požadovaného objemu nosiče tepla pro vytápění obytného domu o celkové rozloze 120 m? Nachází se ve středním pruhu s mírným podnebím.

1. W kat = 120 x 1,5 / 10 = 18 kW.
2. V syst = 18 x 15 = 170 l.

Na základě získaných výpočtů lze usoudit, že k ohřevu specifikované budovy je nutné použít kotelní zařízení o výkonu nejméně 18 kW a optimální objem cirkulující chladicí kapaliny je 170 litrů.

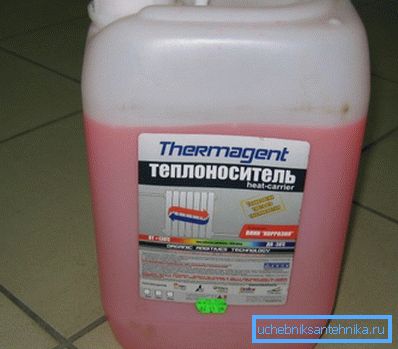

Tip! Jako nosič tepla místo vody je lepší použít speciální nemrznoucí kapalinu na bázi ethylenglykolu nebo propylenglykolu. Na první pohled se jeho cena může zdát poměrně vysoká, ale má mnohem méně korozivního účinku než voda a její použití pomůže zamezit zničení potrubí a radiátorů v případě zastavení nebo selhání zařízení kotle při negativních teplotách vzduchu.

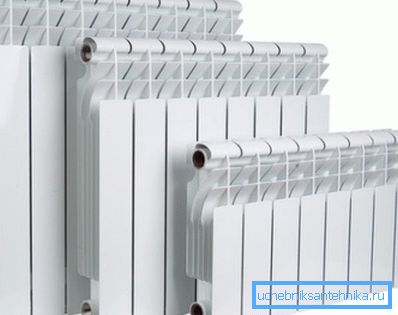

Vypočítejte počet nainstalovaných radiátorů

Kvalita vytápění každého pokoje přímo závisí na počtu nainstalovaných radiátorů, takže před instalací a připojením vodních radiátorů vlastním rukama je třeba správně vypočítat potřebný počet sekcí.

Abyste věděli, jak správně vypočítat topení a zvolit optimální počet sekcí chladiče, musíte použít vzorec:

W šťastný = S x h x 41,

kde:

• W je rád - celkový výkon radiátorů potřebných pro zajištění komfortní teploty v místnosti (W).
• S - celková plocha místnosti (m?).
• h je výška místnosti od hotové podlahy až po strop.
• 41 - standardní ukazatel množství tepelné energie potřebné pro vytápění 1m? vzduch v obývacím pokoji.

Výsledný výpočet musí být celkový výkon radiátorů (W rad) vydělený hodnotou specifického přenosu tepla, který výrobce udává v technickém listu každého radiátoru. Výsledkem tohoto výpočtu bude požadovaný počet pracovních úseků radiátoru, který musí být instalován pro vytápění místnosti.

Výpočet nákladů na vytápění

Při připojení k systému ústředního vytápění se výpočet platby za spotřebovanou tepelnou energii provádí podle jedné ze dvou schémat v závislosti na odečtu elektroměru nebo podle spotřebních norem.

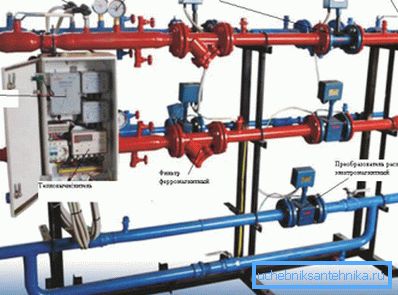

V prvním případě, za přítomnosti společného měřiče tepla domu, je platba účtována v závislosti na množství tepla skutečně spotřebovaného všemi obyvateli domu a je proporcionálně rozdělena podle celkové plochy bytů. Používá se následující výpočetní vzorec:

P opl = V celkem x S žil / S unde x T,

kde:

• P opl - částka platby za spotřebované teplo (rub.).
• V celkem - množství tepla spotřebovaného během vykazovaného období podle svědectví obecného měřicího zařízení (Gcal).
• S žil - celková plocha konkrétního obytného bytu v domě (m?).
• S nek - celková plocha nebytových a technických objektů obschedomovyh (m?).
• T - stanovená sazba podle platných právních předpisů (rub / Gcal).

Abychom věděli, jak se vypočítává topná sazba při absenci společného měřicího přístroje domu, je třeba použít následující vzorec:

P opl = S žil x T

kde:

• P opl - pevná částka platby za teplo (rub.).
• S žil - celková plocha bytového bytu (m?).
• T - stanovená obecná sazba podle stávající legislativy (rub / Gcal).

Závěr

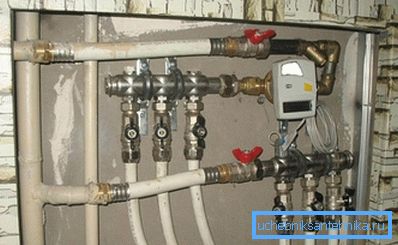

Jednoduchým výpočtem pomocí předložených vzorců lze usoudit, že v případě instalovaného měřicího zařízení pro tepelnou energii bude výše splátky za spotřebované teplo pro každého majitele bytu výrazně nižší než částka měsíční splátky v celkové výši podle velikosti obytného prostoru.

Chcete-li se dozvědět více o poskytnutých informacích, můžete sledovat video na konci tohoto článku nebo si přečíst podobné materiály na našich webových stránkách.
