Jak vypočítat počet sekcí hliníkových radiátorů vytápění:

15-06-2018
Vytápění

Hliníkové topné radiátory získaly širokou popularitu u kupujících kvůli řadě výhod, ale aby co nejúčinněji byla vytápěna místnost, je nutné provést kompetentní výpočet požadovaného výkonu tepla, aby bylo možné určit, kolik sekcí by mělo být v radiátoru. V tomto procesu není nic obtížného, ​​hlavním je zabránit chybným výpočtům a zohlednit všechny důležité nuance, to vše bude popsáno v tomto článku.

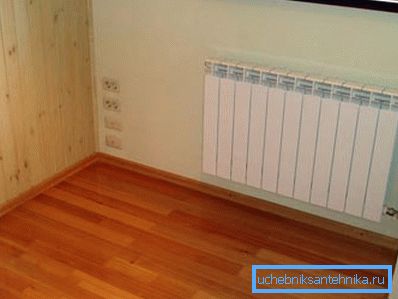

Na fotografii: pokud jsou všechny výpočty prováděny správně, bude váš dům vždy teplý.

Výhody a nevýhody této možnosti

Nejdříve se podíváme na to, jak se hliník liší od ostatních možností. Je důležité, aby se tento materiál ve vašem systému hodil, jinak se komunikace v krátké době rozpadne. Začněme s pozitivními faktory:

Výborný odvod tepla Jedná se o jednu z nejúčinnějších možností, která umožňuje velmi rychle ohřát pokoj, asi polovina tepla je vyzařována radiací a konvekce dává stejnou hodnotu. Energetická účinnost bude velmi vysoká, takže náklady na vytápění budou klesat, zejména pokud byste předtím měli staré litinové výrobky.
Nízká hmotnost Tento faktor je také třeba se dotýkat, protože zjednodušuje instalaci radiátorů pomocí vlastních rukou a zatížení stěn se snižuje. Není třeba používat masivní závorky a velmi hlouběji vyvrtávat, vzhledem k nízké hmotnosti může být design jednodušší
Přesnost nastavení Kvůli nízké tepelné setrvačnosti můžete velmi přesně regulovat teplotu v místnosti a bude vždy udržována na nastavené úrovni. Nejdůležitější je položit vysoce kvalitní nastavovací jednotky, je lepší, pokud se jedná o elektronické verze, které vám umožňují nastavit ukazatele podle času a dnů v týdnu.
Demokratická hodnota Nízká cena je jednou z hlavních výhod této možnosti, protože produkty jsou k dispozici široké škále kupujících. Je třeba poznamenat, že byste neměli nakupovat nejlevnější radiátory, neboť jejich kvalita často způsobuje spoustu otázek

Dávejte pozor! Nejlepší je koupit produkty známých výrobců, jejichž kvalita je dobře známa zákazníkům a odborníkům. Ale i když budete muset koupit výrobky značky, s nimiž nejste obeznámeni, nejsnazší způsob, jak zkontrolovat, bude vážit, část by měla vážit více než 1 kg a obecně platí, že čím víc, tím lépe, platí, že top produkty mohou vážit až jeden a půl kilogram.

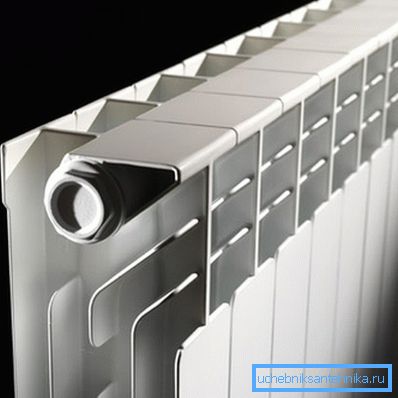

Slavní výrobci nezachraňují materiál - odlitky jsou vždy masivní a odolné

Nyní hovoříme o nedostatcích produktu:

  • Požadavky na kvalitu chladiva - zvýšenou kyselost, přítomnost pevných částic může poškodit vnitřní strukturu sekcí a způsobit korozi. Proto by tekutina v systému měla být čistá s pH maximálně 7-8, jen tak můžete zaručit trvanlivost topných těles.
  • Maximální tlak v systému by neměl překročit 16 atmosfér, ve skutečnosti to postačuje pro většinu systémů, ale s hydraulickými otřesy, které se vyskytují v centralizované komunikaci, může dojít k selhání radiátorů.
  • Hliníkové prvky nelze kombinovat s mědí, protože na tomto místě bude násilný proces koroze, který může materiál zničit za pouhý rok.

Na základě výše uvedených skutečností lze konstatovat, že hliníkové výrobky jsou vynikající pro soukromé budovy s individuálním systémem vytápění, v bytových domech je lepší je používat, protože je pravděpodobné, že budou mít otázky ohledně kvality nosiče tepla a tlaku v systému.

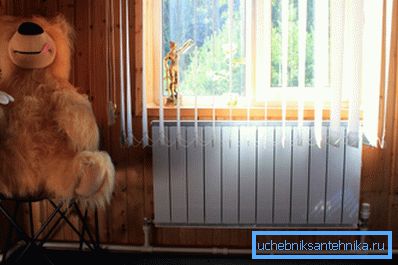

Hliníkové radiátory jsou vhodné pro použití v soukromém domě.

Vlastnosti odhadované práce

Výpočet počtu sekcí hliníkových radiátorů je zodpovědným procesem, takže věnujte pozornost této problematice, je důležité vzít v úvahu všechny faktory, aby výsledek co nejvíce odpovídal realitě.

Dokonce i způsob připojení výrazně ovlivňuje přenos tepla.

Důležité faktory

Především je třeba se zabývat řadou nuancí, protože není možné přesně vypočítat počet sekcí hliníkového chladiče bez jejich zohlednění, považujte za nejdůležitější a významnější:

  • Funkce vašeho regionu, zde je třeba především vzít v úvahu délku chladného období roku, nejnižší teploty v sezóně a převládající směr větru. Není žádným tajemstvím, že na jihu potřebujete mnohem nižší náklady na vytápění než v severních oblastech, takže je důležité provést výpočet pro vaše bydliště.
  • Kvalitní izolační konstrukce - čím je lepší, tím menší tepelná ztráta bude a pro vytápění bude zapotřebí méně tepelné energie. Níže uvedený obrázek znázorňuje, jak velké množství tepla je ztraceno v budovách bez dodatečné tepelné izolace, ale pokud izolujete všechny plochy a instalujete úsporná okna s dvojitým zasklením, budou čísla sníženy o polovinu nebo dokonce třikrát.
Jak vidíte, bez vysoce kvalitní izolace trávíte spoustu peněz na vytápění ulice.
  • Počet vnějších stěn je také vzat v úvahu. uvnitř, pokud jsou dva z nich, pak je nutné přidat další 25-30% k výkonu radiátorů. Každé okno zvyšuje spotřebu tepla o cca 10% (nové energeticky úsporné struktury o 5%).
  • Pokoje s okny směrem na sever a severovýchod ztrácejí více tepla. Proto je nutné k výsledku výpočtů přidat 10% k vyrovnání tepelných ztrát.
  • Mělo by se pamatovat na to, že umístění chladiče ve výklenku snižuje jeho přenos tepla o 5-10%, v závislosti na hloubce, neměli byste položit příliš široké okenní parapety, protože narušují proces konvekce a výrazně snižují účinnost radiátorů.

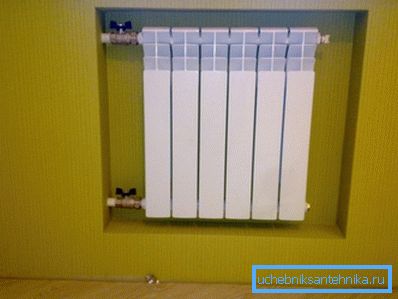

Toto uspořádání snižuje účinnost nejméně o 5%.

Další důležitou nuancí je přítomnost síta na chladiči, v závislosti na typu konstrukce, přenos tepla může výrazně klesat, ztráty někdy činí 15%, proto je lepší nechat žebra chladiče uzavřít žádnými cizími prvky.

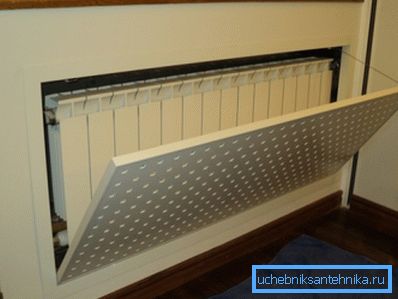

Uzavření obrazovky chladiče - to není nejlepší řešení

Projekční práce

Na mnoha zdrojích se doporučuje vypočítat počet sekcí hliníkového chladiče podle oblasti, ale tato možnost není příliš přesná, je mnohem efektivnější výpočet objemu, pokyny pro práci jsou následující:

  • Nejprve se měří délka, šířka a výška, získané hodnoty v metrech se násobí, získá se objem místnosti v krychlových metrech.

Dávejte pozor! Podle norem SNiP je požadováno 41 wattů tepelné energie na kubický metr konvenčního prostoru, u izolovaných variant je tato hodnota 34 wattů a z těchto hodnot je třeba postupovat při práci.

  • Předpokládejme, že máme 3x5 pokoj s výškou stropu 3 metry, započítáme objem, dostaneme 45 m3, vynásobíme tuto hodnotu 41, budeme mít 1845 W, pokud bude zaokrouhleno, bude to 1,9 kW.
  • To není vše, nyní podle dokumentů o produktech, které se díváme na přenos tepla jedné části, řekněme, že je to 180 W při teplotě chladicí kapaliny 90 stupňů. A pokud nejčastěji máte teplotu 60 stupňů, pak skutečná rychlost přenosu tepla bude kratší než jeden a půlkrát a bude činit 120 wattů - to je realističtější obrázek.
  • Nyní se provádí výpočet úseků hliníkových radiátorů: 1845 wattů dělených 120, s přihlédnutím k zaokrouhlování získáme 16 sekcí, pokud jsou dvě okna, můžete přidat další dvě jednotky a doporučujeme vrhat alespoň dva další prvky na zchlazené stěny. V důsledku toho získáme dva radiátory o 10 úsecích, které jsou nejlépe umístěné pod okny.

Pokud provádíte výpočty správně, nemusí se starat o teplo v domě, máte dostatečnou dodávku energie a když systém dosáhne svého maximálního výkonu, i ty nejnižší teploty to překonávají.

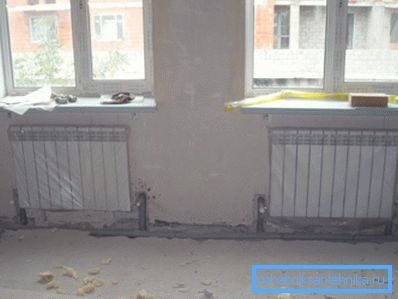

Takto vypadá komunikace po montáži.

Závěr

Není tak obtížné vypočítat, kolik sekcí je třeba pro jednu nebo druhou místnost, a pokud pochybujete o výsledku, přidávejte rezervu 20-30% výkonu, nebude to horší, zvlášť když termostat nastaví teplotu. Video v tomto článku vám pomůže pochopit některé důležité funkce podrobněji.
