Jak vypočítat počet sekcí chladiče: standardní, přibližné a

V tomto článku se dozvíme, jak vypočítat počet sekcí topného tělesa. Dále zvažujeme, jak zkrátit ohřívač v délce nebo naopak, jak ho zvýšit. Téma článku je velmi zajímavé, protože správný výběr rozměrů topného zařízení umožňuje vytvořit optimální podmínky pro pohodlné bydlení v dané místnosti.

Samozřejmě, že intenzita vytápění nosičů tepla může být řízena termostaty, jejichž cena je vysoká. Instalace takových zařízení je však bohužel ospravedlněna ve větší míře v autonomních a nikoli centralizovaných systémech. Kromě toho, pokud je délka baterie vybrána tak, aby byla kratší, než je nutné, nebude to možné s narušením tepelné hlavy.

V takovém případě by jediným efektivním řešením bylo správné výpočet počtu sekcí radiátorů.

Kritéria ovlivňující počítání

Před výpočtem požadovaného počtu sekcí chladiče je nutné určit kritéria, která mohou některým způsobem ovlivnit výsledek výpočtů.

Mezi těmito kritérii připomínáme následující:

• Pokojová oblast, protože k ohřevu velkého pokoje je zapotřebí topení s působivými standardními rozměry;
• Výška stropu, protože čím vyšší je strop, tím vyšší je přenos tepla z radiátorů;
• Vzdálenost, kterou prah vyčnívá nad baterií. Čím větší je tato vzdálenost, tím větší je síla potřebná k dosažení potřebných parametrů konvekce;
• Vzdálenost od horní části baterie k okraji prahu a vzdálenost od spodního okraje ohřívače k ​​podlaze;
• Typ materiálu použitého při výrobě ohřívače, protože různé kovy a slitiny se liší v různých parametrech tepelné vodivosti.

Online kalkulačka pro výpočet počtu sekcí radiátorů je software, který zpracovává zadaná data a poskytuje průměrné výsledky.

Ale bohužel většina výše uvedených kritérií online aplikace nezohledňuje. Proto, abychom nepoužívali průměrná data, budeme se snažit provádět výpočty vlastními rukama.

Standardní metoda výpočtu

Jak vypočítat, kolik sekcí radiátorů potřebujete? Existuje několik více či méně účinných způsobů výpočtu.

Zvažte standardní způsob:

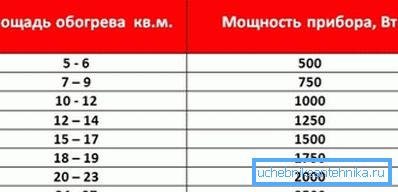

• V souladu s normami uvedenými v SNiP, aby bylo možné ohřát 1 m? Prostory akumulátoru by měly pracovat s výkonem 100 wattů. Pouze v tomto případě se můžete spolehnout na pohodlné prostředí;
• Pro výpočty lze použít následující vzorec pro výpočet průřezů radiátorů: S * 100 / P Zde P je výkon každého segmentu radiátoru (parametr je měřen ve wattech), S je plocha místnosti (měřeno v metrech čtverečních);

Důležité: Pokud je většina stěn v místnosti vnější, pak při výpočtu používáme faktor zvýšení, což je 1,2. Výsledný počet segmentů bude tedy muset být vynásoben 1,2 a výsledek bude zaokrouhlen na nejbližší celé číslo.

• Pokud se instalace ohřívačů provádí v místnosti s výškou stropu 3 metry nebo více, bude vyžadován větší přenos tepla, aby se zajistila normální konvekce. Proto již dříve navrhovaný vzorec bude irelevantní;
• V tomto případě by bylo vhodné použít následující vzorec: S * H ​​* 40 / P. V tomto vzorci je S plocha prostoru (měřeno v metrech čtverečních), P je výkon každého segmentu (měřeno ve wattech) a H je výška stropu (měřeno v metrech).

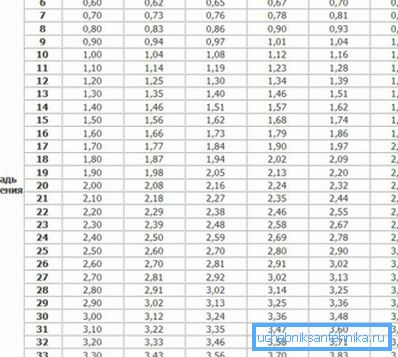

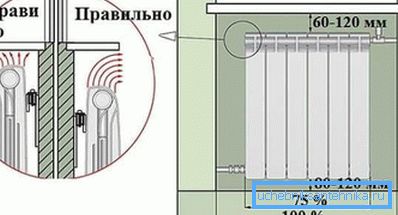

Aby bylo možné vypočítat počet sekcí radiátorů podle předcházejících návrhů, musí být baterie nainstalována následovně:

1. Ze spodní části ohřívače k ​​podlaze by vzdálenost neměla být menší než 8 a nepřesahuje 12 cm;
2. Vzdálenost od stoupacího potrubí k ohřívači musí být nejméně 30 cm.

Přibližná metoda výpočtu

Zvažte, jak vypočítat části radiátorů pomocí zjednodušené metody. Na základě průměrných parametrů sériových baterií lze předpokládat, že v místnosti s výškou stropu 2,5 m může jeden segment ohřát plochu nepřesahující 1,8 m ?.

Proto je výpočetní instrukce následující:

• Vynášejte délku místnosti podle šířky a získáte oblast;
• Dále vydělte výsledné číslo o 1,8 a zjistěte, kolik sekcí je třeba v místnosti;
• Je-li místnost velká a existuje několik okenních otvorů, rozdělujte výsledné číslo o počet otvorů a zjistěte, kolik radiátorů a jaké velikosti je třeba instalovat do místnosti.

Důležité: Přibližná metoda provádění výpočtů je plná nepřesností, protože nezohledňuje mnoho faktorů, které by mohly ovlivnit stupeň přenosu tepla. Proto je tato metoda zřídka používána. Výsledek získaný z přibližného výpočtu by měl být zaokrouhlen na nejbližší celé číslo.

Metoda volumetrického výpočtu

Pomocí této metody můžete nezávisle provádět výpočty sekcí radiátorů. Nejprve musíte vypočítat objem místnosti. Chcete-li to provést, zvažte oblast a vynásobte ji výškou stropu.

Podle statistik může jeden segment středně velké baterie (výkon až 200 W) ohřívat až 5m ?. Zvažujeme tedy objem místnosti a rozdělíme ji o 5. V důsledku toho získáme počet radiátorových sekcí, které potřebujeme.

Ohřívací zařízení nabízená v prodeji mohou mít nejen sekční, ale i panelovou konstrukci. Jak v tomto případě určíte parametry chladiče?

Ve skutečnosti není všechno tak obtížné:

• Proveďte výpočet úseků radiátoru podle jednoho z výše uvedených schémat.
• Dále je výsledné číslo vynásobeno šířkou úseku (v průměru 9-10 cm) a dostáváme délku ohřívače;
• Poté vybereme panelovou baterii v délce o 10% více než výsledek získaný během výpočtů.

Jak zkrátit nebo zvýšit délku ohřívače

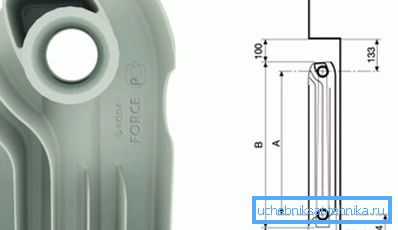

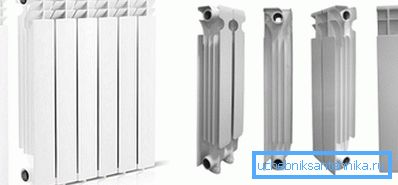

Konstrukce všech sekčních baterií je podobná, bez ohledu na materiály použité při jejich výrobě. Montáž úseků dohromady se provádí pomocí speciálních kovových vsuvek.

Vlákna jsou typ fitinky vyrobené ve tvaru dutého válce, na kterém jsou na obou stranách vnější závity. Uprostřed vsuvky je instalováno elastické polymerní těsnění s vhodným průměrem.

U litinových baterií se používá vsuvka s vnějším průměrem 30 mm a pro bimetal a hliník o průměru 25 mm. Dvě poloviny vsuvky jsou přišroubovány do sousedních segmentů.

Abyste zkrátili nebo naopak prodloužili baterii, je potřeba speciální klíč. Uvnitř bradavky jsou vytvořeny speciální drážky, pro které klíč připevňuje během instalace.

Jelikož jsou břity pro litinu o 5 mm větší než bradavky pro bimetal a hliník, mají klíče rozměry pracovní části různé. To znamená, že u litiny je klíč větší, u bimetalu a hliníku je použit klíč s menším rozměrem pracovní části.

Z vnější strany je klíčem kovová tyč, na jejímž konci jsou drážky svařeny ve tvaru kříže, které zasahují do drážky na bradavce. Na zadním konci klíče je hlava svařena s otvorem pro límec nebo s drážkami pro klíček.

Důležité: Dnes si můžete zakoupit domácí klíče, ale je lepší použít výrobní nástroj. Na továrním nástroji po celé délce tyče existují rizika, jejichž vzdálenost odpovídá šířce segmentu.

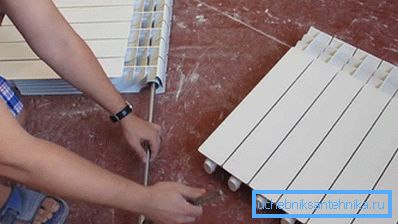

Pokyny pro demontáž a montáž radiátorů jsou následující:

• Klíč vložte po pracovním konci do horní a spodní části vstupního otvoru, protože pro tolik řezů než pro segmenty plánujeme zkrátit ohřívač;
• Pocit drážky pomocí klíče otočte bradavkou proti směru hodinových ručiček;
• Rozšíření se provádí v opačném pořadí. Předběžně zašroubujte vsuvku do vstupů baterie a vložte těsnění;
• Dále se opíráme o sekci bradavek;
• Vložte klíč a otáčejte vsuvkou tak, aby byla zašroubována do stohovatelné části. Skutečnost, že se bradavka dostala do správné polohy, lze pochopit podle rizika a zvýšeného úsilí na límci.

Závěr

Nyní víte, jak vypočítat požadovaný počet sekcí a jak sestavit baterii správné velikosti. Další užitečné informace lze nalézt sledováním videa v tomto článku.
