Jak vybrat radiátor: podle principu práce, přenosu tepla a

Informace o tom, jak zvolit topný radiátor, budou relevantní nejen pro řemeslníky, kteří chtějí postavit dům. I při nákupu přídavného ohřívače je třeba vzít v úvahu jeho parametry, protože jakákoli změna systému zásobování teplem budovy musí být zvážena a odůvodněna.

V našem článku vám řekneme, co musíte pamatovat při navrhování topných okruhů, stejně jako pravidla, která by měla být použita při výběru baterií pro dům nebo byt.

Hlavní kritéria výběru

Princip činnosti

Pochopte, jak zvolit správný radiátor, je možné pouze po komplexní analýze jeho provozních parametrů. Existuje poměrně málo z nich, ale všechny jsou velmi důležité.

První věc, kterou potřebujeme vědět, je typ použitých zařízení.

Podle tohoto parametru jsou radiátory rozděleny na vodu a elektrické:

• Ve vodních bateriích působí ohřátá voda jako chladicí kapalina. Proces ohřevu se provádí v kotli nebo ve speciální peci vybavené nádrží na ohřev vody. Poté chladicí kapalina přes potrubí (gravitací nebo silou) vstupuje do skříně chladiče, kde přenáší teplo na stěny.

Dávejte pozor! Někdy místo chladiva se používá voda, horká pára, nemrznoucí směs nebo směs vody a alkoholu. Použití těchto sloučenin zanechává dojem návrhu systému jako celku.

• Princip fungování elektrického radiátoru je radikálně odlišný od principu popsaného výše. Uvnitř přístroje je tepelný nosič na bázi minerálního oleje, který je ohříván pomocí vestavěných vnitřních topných těles. Poté ohřátý obsah přenáší významnou část tepla na stěny baterie, odkud energie vstupuje do prostředí.
• Důležitým bodem je spotřeba energie takových zařízení. Před výběrem olejového chladiče jako hlavního zdroje tepla je vhodné zkontrolovat stav elektroinstalace a její bezpečnostní rozpětí: velmi často kabely jednoduše nevydržují zatížení, což vede ke zkratu a někdy k požáru.

Pokud provádíte rekonstrukci topné sítě, pak otázka, jak si vybrat radiátory, ani nevyšrá: jednoduše nakupujeme zařízení stejného typu, jaké byly instalovány.

Ale s kompletním přepracováním je docela možné upustit od ohřevu vody ve prospěch elektřiny. Ovšem zde jsou důležité všechny faktory, a především - cena elektřiny ve vaší oblasti a zásoby výrobní kapacity. Pokud nesdílíte tyto nuance, může se ukázat, že úspory na vytápění budou buď nevýznamné, nebo úplně chybějí, ale přerušení tepla se stane samozřejmostí.

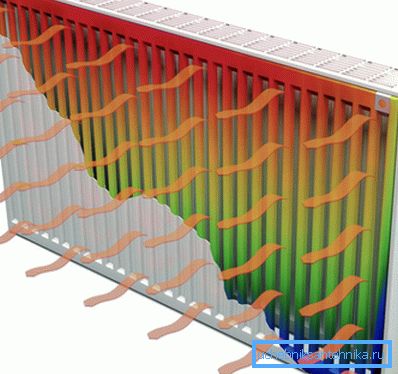

Přenos tepla

Dalším okamžikem je přenos tepla. Zde se musíme rozhodnout, jak si vybrat podlahové vytápěcí radiátory, protože - čím větší je místnost, tím je více tepla potřebné k ohřevu.

• První metoda je nejjednodušší: násobte plochu místnosti o 100 W a výsledné číslo rozdělujte na míru přenosu tepla celého chladiče nebo samostatné části (tyto informace obsahují pokyny pro zařízení). Výsledný výsledek je velkým způsobem zaokrouhlen na celou hodnotu, aby bylo dosaženo výkonového rozpětí.
• Existuje ještě jedna odpověď na otázku, jak zvolit počet sekcí pro radiátory. K tomu je vynásoben objem místnosti (plocha vynásobená výškou) 41 W (standardní koeficient spotřeby tepla pro střední pásmo Ruské federace). Pak postupujeme stejně jako v předchozím případě: rozdělíme potřebu prostoru pro teplo návrhovým přenosem tepla z jedné části.

Dávejte pozor! Parametry přenosu tepla jsou specifikovány pro konkrétní teplotu chladicí kapaliny (základní hodnoty 60, 70 a 80 0 С, ale existují další možnosti), takže výpočty by měly mít hodnotu, která nejlépe odpovídá charakteristikám vaší topné sítě.

Kromě toho je třeba kompenzovat tepelné ztráty, je žádoucí používat korekční faktory.

Například:

• Pro pokoj s jedním oknem a jednou vnější stěnou + 20%.
• Pro pokoj se dvěma okny a dvěma vnějšími stěnami + 30%.
• Za přítomnosti oken směřujících na sever nebo severovýchod + 10%.

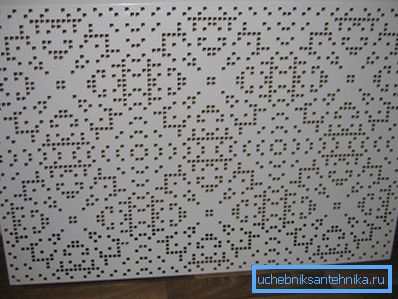

• Při použití pevných obrazovek s vodorovnými sloty + 15-20% apod.

Hodnoty, které odpovídají vaší situaci, jsou shrnuty a přidány k hodnotě spotřeby tepla. Pokud tomu tak není, může se ukázat, že výkon chladiče prostě nestačí.

Pracovní tlak

Pokud plánujete provést instalaci sami, bez zapojení specialistů, pak je velmi důležité se vypořádat s pracovním tlakem v systému. Faktem je, že nadměrné hydraulické zatížení může vést ke zničení topných zařízení, protože musíte vybrat radiátory, které přesně odolávají poklesu tlaku v systému.

Velikost tlakové odolnosti závisí převážně na materiálu, ze kterého je zařízení vyrobeno:

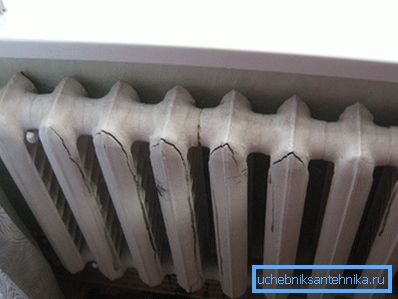

Jak je vidět, všechny stavby mohou být použity v celorepublikových sítích, avšak při instalaci v bytovém domě je třeba při tlakovém testu brát v úvahu krátkodobé tlakové rázy. To je důvod, proč je důležité mít bezpečnostní rozpětí, jinak může dojít k úniku v průběhu času.

Odrůdy materiálu

Litina

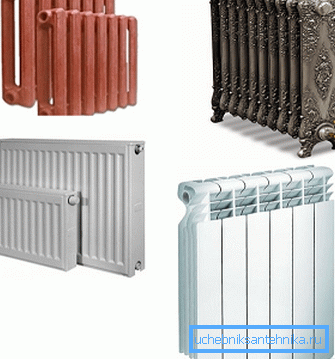

Dnes v maloobchodních řetězcích existují různé typy radiátorů: co si vybrat, rozhodnete se, ale musíte si uvědomit, že vlastnosti výrobků závisí v mnoha ohledech na materiálu, z něhož jsou vyrobeny.

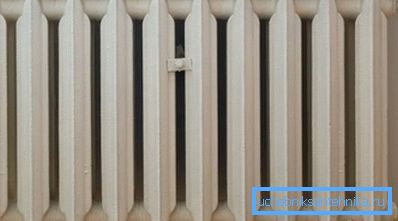

Litinové radiátory jsou skupinou poněkud zastaralých zařízení. Pokud byly dříve vybaveny téměř všemi prostory, dnes jsou tyto výrobky postupně vyřazovány z provozu.

Existuje několik důvodů:

• Za prvé, i přes vysokou hustotu a odolnost proti poklesu tlaku má litina určitou křehkost. To poměrně často vede k tomu, že při nárazu na tvrdý předmět se baterie jednoduše rozbije.
• Za druhé, emise tepla v litinových radiátorech jsou poměrně nízké a velmi pomalu se zahřívají.
• Za třetí, velké množství obtížnou instalaci vlastníma rukama topný systém, a v některých případech (např pokud se stěny domu jsou vyrobeny z pórobetonu) Panely tvoří instalace nemožné.

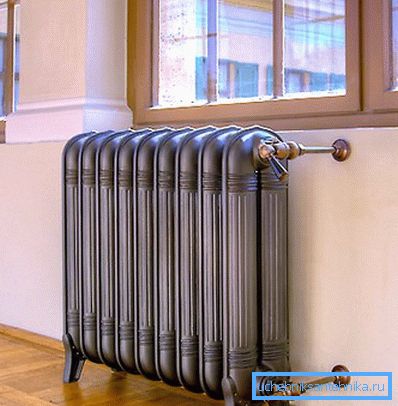

Existují však výjimky. Designérské litinové radiátory jsou v určité poptávce, protože jsou určeny především pro interiérovou výzdobu. V tomto případě samozřejmě nehovoříme o optimalizaci nákladů, neboť produkty samotné jsou drahé (z 10 tisíc rublů) a bude muset vynaložit mnohem více na vytápění.

Ocel

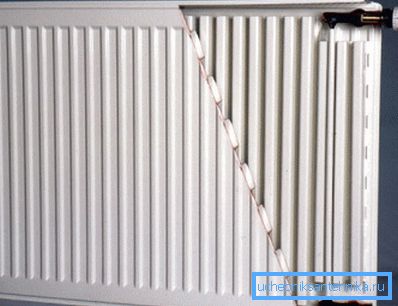

Ocelové panelové a trubkové modely lze také použít k ohřevu domů.

Ocel má tyto funkce:

• Dobrá tepelná vodivost - v tomto parametru jsou topné panely mnohonásobně lepší než výrobky vyrobené z litiny.
• Dostatečná pevnost.
• Relativně nízké náklady.

Zároveň existují výrobky z oceli a protiklady:

• Při kontaktu s vodou je ocel vystavena korozi, protože tyto radiátory budou muset být vyměňovány mnohem častěji.

Dávejte pozor! Koroze je velmi zrychlena při použití nepřipravené vody, stejně jako při vstupu velkého množství vzduchu do systému. Proto v sítích bytových domů s centralizovaným vytápěním dochází k velmi rychlému korozi.

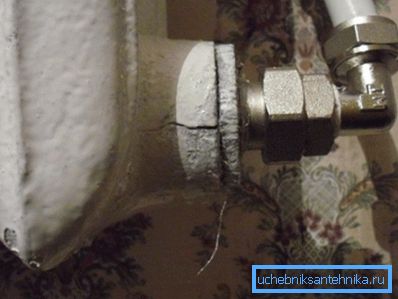

• Při poklesu tlaku existuje nebezpečí, že potrubní spoje selže.

Hliník

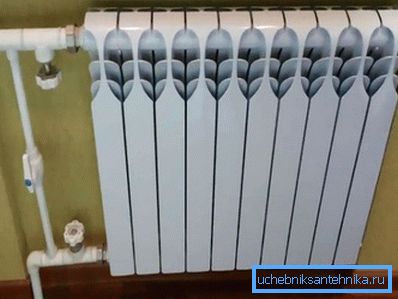

Než si vyberete hliníkový radiátor pro instalaci do domu nebo bytu, měli byste se seznámit s jeho vlastnostmi:

• Pro výrobky tohoto typu se vyznačuje velmi vysokou ztrátou tepla. Jedná se o hliníkové modely, které jsou v tomto parametru lídry na trhu, takže pokud jsou vaše priority poskytovat pohodlnou mikroklima s minimální spotřebou paliva, musíte si vybrat hliník.
• Pevnost konstrukcí je dostačující, ale silné tlakové ztráty mohou zničit švy mezi sekcemi.

• Hliník, na rozdíl od oceli, nehrozí, ale pokud do systému pronikne alkalická voda, vnitřní povrch sekcí bude korodovat. Časem to povede k poklesu přenosu tepla ak poklesu pevnosti stěn.

Měď

Před výběrem dobrého topného tělesa je důležité analyzovat všechny dostupné možnosti. Záměrně zaměřujeme svou pozornost na tuto radu, protože velmi často kvůli nízkému výskytu jsou slušné návrhy mimo pozornost mistrů.

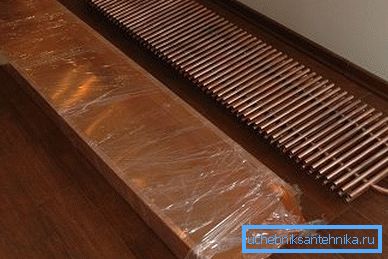

Mezi tyto produkty patří měděné baterie:

• Měď prakticky nepodléhá korozi, což výrazně prodlužuje životnost baterií.

Dávejte pozor! Při aktivní oxidaci se na povrchu vytváří hustá patina, která chrání kov před dalším zničením.

• Elasticita stěn měděných trubek jim umožňuje tolerovat pokles tlaku.
• Tepelná vodivost materiálu je velmi vysoká, protože téměř veškerá energie, kterou měděný chladič obdrží, dá do vzduchu našeho pokoje.

Pouze dvě minuty:

• Měď je poměrně drahá, protože náklady na uspořádání systému budou podstatné.

• Když měď přichází do kontaktu s ocelí, dochází k aktivně se rozvíjející korozi, takže úspora položením levnějších trubek nebude fungovat.

Bimetalické modely

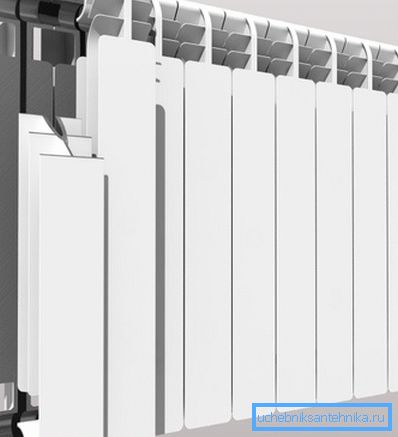

A přesto, pokud potřebujete zařízení s univerzální kombinací vlastností, vyberte bimetalovou baterii:

• Základem produktu jsou trubky a nádrže z oceli (někdy - z mědi).
• Na povrchu teplovodních potrubí jsou instalovány výměníky tepla z hliníkových desek.
• Kvůli samostatné konstrukci se hliník nedotýká kapaliny a nekoroduje a také neznáší hydraulické zatížení.
• Zároveň zajišťují efektivní přenos tepla.

Významnou nevýhodou bimetalických radiátorů je jejich vysoká cena, ale je tomu tak tehdy, když jsou jednorázové nákupní náklady kompenzovány ziskem z užívání.

Závěr

Jak vidíte, najdete na trhu řadu radiátorů: jsme popsali výše, jak je vybrat podle základních parametrů, a pro podrobnější analýzu stojí za to také sledovat video v tomto článku. Nemělo by se zapomenout na to, že neexistuje žádné univerzální řešení a konečná volba stále závisí na vašich prioritách a na omezeních, která ukládají stávající podmínky.
