Jak vybrat plynový kotel pro vytápění: seznámit se s trhem

Tento článek je o výběru plynového topného kotle. Zjistíme, jak se vypočítá tepelná kapacita výrobku a seznámíme se s klasifikací moderních plynových topných zařízení. Náš materiál neobsahuje konečná doporučení: účelem psaní je pomoci čtenáři orientovat se v různých nabídkách na trhu.

Tepelná energie

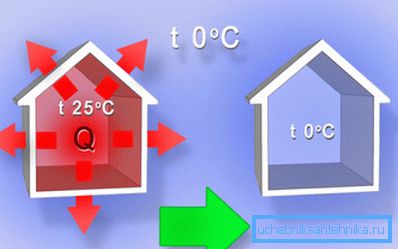

Hlavním parametrem každého vytápěcího zařízení je jeho tepelný výkon. Jak vypočítat potřebu pro dům se známými parametry?

Nejobecnější vzorec, který bere v úvahu koeficient izolace budovy. Umožňuje odhadnout potřebu tepla v budovách s neregulovaným tepelným odporem uzavíracích konstrukcí (jinými slovy velmi dobře izolované nebo velmi špatně izolované).

Má tvar Q = V * Dt * K / 860.

Co je za variabilním zápisem?

• Q - tepelná energie. Vzorec vám umožňuje získat vypočtenou hodnotu v kilowattech.
• V je celkový objem prostoru v kubických metrech.
• Dt je vypočtený maximální teplotní rozdíl mezi pokojem a ulicí.
• K - koeficient izolace.

Dva parametry potřebují komentáře.

Dt se obecně vypočítá jako rozdíl mezi teplotou obydlí (+ 18-22 ° C) doporučenou SNiP a průměrnou teplotou nejchladnějšího pětidenního týdne v posledních několika letech.

Upozorňujeme, že pokud má dům plánovat podporu, řekněme +25 nebo +30, je parametr odpovídajícím způsobem upraven.

Koeficient izolace je převzat z následující tabulky.

Příkladem je třeba vypočítat potřebu tepla v domě o rozměrech 10 x 10 x 3 metry, který se nachází ve městě Shimanovsk v regionu Amur za předpokladu, že teplota je udržována na + 25 ° C.

Stěny domu s tloušťkou jednoho a půl cihel jsou izolovány 150 mm pěnou; okna - s dvojitými okny.

1. Objem budovy činí 10 * 10 * 3 = 300 m3.
2. Údaje o typických zimních teplotách pro jakékoliv město lze snadno najít ve známé internetové encyklopedii. Průměrné minimum nejchladnějšího měsíce je -32,5 ° C. Stalo se to, Dt = 25 - -32,5 = 57,5 ​​stupňů.
3. Kvalita izolace domu je blízká možnému maximu, takže koeficient izolace může být bezpečně snížen o 0,7.
4. Výpočet tak bude vypadat jako 300 * 57,5 ​​* 0,7 / 860 = 14 KW.

Nuance: Při výběru konkrétního modelu je výstup tepla vždy zaokrouhlený nahoru. Všechny moderní plynové kotle jsou vybaveny termostaty, takže nadbytečná kapacita bude znamenat jen trochu delší pauzy v provozu; Mezitím, na špičce chladného počasí, extra 1 až 2 kilowatty mohou být více než ne nadbytečné.

Jak se volí plynové kotelní vytápění pro napájení - zjistili jsme. Jaké další možnosti bych měl věnovat pozornost?

Metoda instalace

Ve venkovním provedení lze častěji nalézt zařízení s významným výkonem (od 50 kW do 2 - 5 MW). Existují však výjimky: v sortimentu mnoha výrobců na třetím stupni existují extrémně levnější venkovní modely, které dávají pouze 7-10 kilowattů tepla.

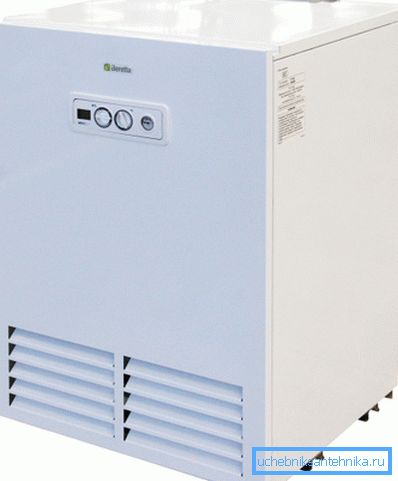

Nejvýznamnějším znakem domácích kotlů pro podlahové vytápění je to, že se jedná pouze o hořák, výměník tepla a systém pro automatické nastavení teploty nosiče tepla; bezpečnostní skupina, expanzní nádoba a cirkulační čerpadlo jsou montovány samostatně.

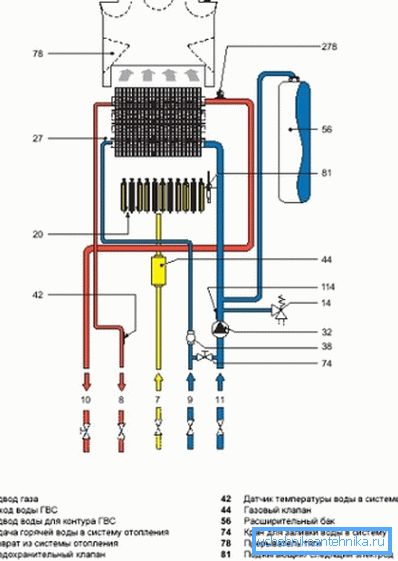

Pro výrobky namontované na stěnu je naopak typická síla (nejvýše 100 kW) a výrobce přednastavuje alespoň bezpečnostní skupinu a cirkulační čerpadlo a často expanzní nádrž přímo do tělesa kotle. Ve skutečnosti máme k dispozici miniaturní kotelnu: abyste mohli začít, stačí připojit zařízení přímo k obrysu bez dalších páskových prvků.

Materiál tepelného výměníku

Podlahové kotle

Pro venkovní kotle charakterizované použitím ocelových a litinových výměníků tepla.

• První jsou používány zejména v průmyslových zařízeních a díky vysokým provozním teplotám umožňují dosažení obrovských hodnot tepelné energie.

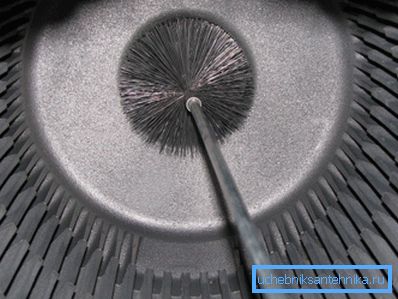

• Charakteristickým znakem druhé je významná hmotnost, která kompenzuje mírnou mechanickou pevnost litiny a omezenou provozní teplotu. Litinové výměníky tepla velkokapacitních kotlů jsou často dodávány výrobci jako samostatné části a jsou sestaveny na místě - právě kvůli obrovské hmotnosti.

Nástěnné kotle

Zde jsou také dvě možnosti.

• V tomto případě se používají ocelové výměníky tepla. Ve skutečnosti jsou vybaveny většinou produktů spodních a středních cen.

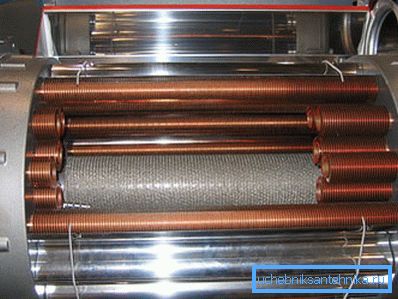

• Měď se používá spolu s ocelí. Uvádí ještě přísnější omezení teploty plamene než litina; ale nejvyšší tepelná vodivost kovu umožňuje vytvořit kompaktnější výměník tepla se stejným tepelným výkonem, což umožňuje snížit celkové rozměry kotle.

Funkčnost

Tzv. Jednokruhový kotel má jeden výměník tepla a je určen výhradně a výhradně k ohřevu chladicí kapaliny.

Bypass produkty, navíc, jsou schopny poskytnout dům s horkou vodou.

Voda může být v nich ohřívána třemi způsoby:

1. V samostatném deskovém výměníku tepla. Je atraktivní, protože umožňuje opravu okruhu TUV bez ovlivnění funkcí vytápění.
2. V koherentním (teplo v potrubí) tepelném výměníku, kde je teplá voda z chladicí kapaliny.

Je zvědavé: u dvoukotoučových kotlů s průtokovými ohřívači není současně možné provozovat přívod teplé vody a vytápění zpravidla. Když je horká voda otevřená, veškerá síla kotle je nasměrována na topení.

1. Ve vestavěném akumulačním ohřívači nepřímého ohřevu opět ohřejte proud chladicí kapaliny.

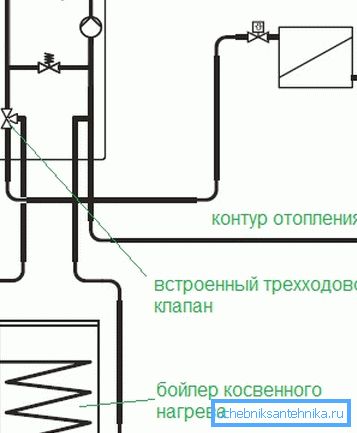

Mimochodem, externí kotel s nepřímým ohřevem lze připojit k jednomotorovému kotli. S určitou konfigurací páskování dokonale poskytne domu horkou vodu mimo období ohřevu; v tomto případě chladicí kapalina cirkuluje v malém kruhu - mezi kotlem a kotlem.

Jak zvolit topný plynový kotel z hlediska funkčnosti? Který schéma je preferováno?

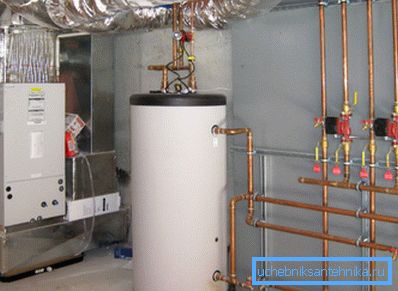

Jedná se o vzácný případ, kdy si autor dovoluje dát jasnou radu. Naší volbou je výrobek s ohřívačem vody (kotel), nepřímým ohřevem.

Na kterém schématu je lepší zastavit: u jednokruhového kotle s externím kotelním nebo dvojitým okruhem se zabudovaným jedním závisí výhradně na rozměrech místnosti. Samostatná zařízení budou mít více místa.

Jaký je důvod takového zvláštního poučení? Koneckonců je průtokový ohřívač mnohem menší než ohřívač, ne?

To je pravda, ale kotle poskytuje stabilní teplotu teplé vody, na rozdíl od konkurenčního řešení. V případě průtokového ohřívače s automatickým nastavením plamene hořáku se pokus o sprchu dostává do nepřetržitého boje proti kohoutkům směšovače. Věřte mi, je to velmi nepohodlné.

Trakce

Může to být přirozené a nucené.

Přírodní

Tzv. Atmosférické (otevřené) hořáky s přirozeným kouřem odvádějí vzduch přímo z místnosti, kde je instalováno vytápěcí zařízení, a odvádějí produkty spalování do komína nebo ventilačního kanálu. Jedinou vážnou výhodou systému je energetická nezávislost: může fungovat tam, kde není elektřina.

Nevýhody jsou mnohem víc.

• V bytovém domě s bytovým vytápěním je provoz takového zařízení v zásadě nemožný. Ventkanal prostě nepřijde o tok spalovacích produktů z pěti až deseti kotlů.
• Při práci v letním období bude kotel zásobující dům teplou vodou dodatečně ohřívat komínem.
• Konečně použití zařízení s atmosférickými hořáky vyžaduje přísné požadavky na ventilaci a velikost místnosti. Jeho objem by měl být nejméně 15 metrů krychlový; každý kilowatt kapacity kotle přidává k tomuto číslu další 0,2 m3. Povinné okénko a volný prostor pod dveřmi pro proudění vzduchu z jiných místností.

Vynucené

Uzavřený hořák (příslušné kotle se často nazývají přeplňované nebo přeplňované) odvádí vzduch z ulice a odstraňuje také spaliny tam. Pro tento účel lze použít dva oddělené vzduchové kanály nebo častěji jeden koaxiální. V druhém případě přiváděný vzduch procházející skrz vnější plášť ochlazuje spalovací produkty a zabraňuje zahřátí topných struktur domu.

Trakce zajišťuje ventilátor. V souladu s tím je pro provoz uzavřeného hořáku vyžadován externí zdroj napájení. Navíc turbokompresor zahrnuje montáž kotle pouze a výhradně na vnější stěnu.

Užitečné: doporučuje se namontovat koaxiální vzduchové potrubí s mírným sklonem k vnitřní straně a doplnit kolektor kondenzátu. V opačném případě může zmrznutí kondenzátu v extrémním chladu zcela zablokovat potrubí.

Zapalování

Piezo zapalování

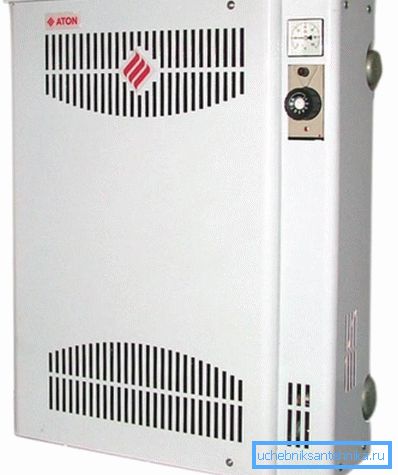

Většina zařízení vyráběných v Rusku a na Ukrajině patří do energeticky nezávadného typu a je vybavena piezoelektrickým zapalováním.

Jak to funguje?

• Stisknutí tlačítka se přenáší na piezoelektrický prvek a způsobí poruchu vzduchu mezi kontakty, když nastane významný potenciální rozdíl..
• Spark zapaluje zapalovač (řídící hořák), který spaluje po celou dobu provozu kotle.
• V závislosti na teplotě chladicí kapaliny termostat periodicky otevírá přívod plynu do hlavního trubkového hořáku, který se zapálí z roznětky a ohřívá vodu nebo nemrznoucí směs v okruhu.
• Jednoduché bimetalické ochranné mechanismy uzavřou přívod plynu, když je chladicí kapalina přehřátá a plamen hořáku vypne.

Tento schéma nemá jinou alternativu, pokud není k dispozici žádné napájení. Nicméně to znamená nízkou míru automatizace; kromě toho stále zapalovací zapalovač spotřebuje až 20% celkového plynu spotřebovaného kotlem.

Elektronické

Volitelná možnost zapalování umožňuje:

1. Opusťte pilotní hořák. Hlavní hořák zapálí vysokonapěťový výboj.

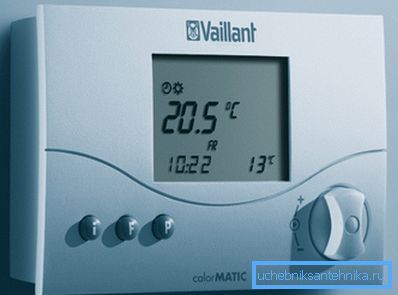

2. Používejte další nástroje pro automatizaci: Ovládání GSM, monitorování počasí, dálkové snímače teploty atd.

Elektrická část zařízení - ventilátory a řídicí elektronika - spotřebovává až 120 wattů konstantní energie.

Jak zvolit plynové topné kotle podle typu zapalování? Odpověď je samozřejmostí: elektronické zapalování je vhodnější, pokud nedochází k delším přerušením elektřiny. Krátkodobé výpadky se nestanou problémem: pro to, abyste se nestáli v chladu bez topení, stačí k připojení kotle vlastním rukama přes UPS s dostatečně velkou baterií.

Konvekce a kondenzace

Zdá se, že základní schéma plynového topného zařízení je jednoduché a jasné: plamen vydává teplo do výměníku tepla, kterým voda proudí; Ohřívá a přenáší tepelnou energii do radiátorů. Za ideálních podmínek může účinnost takového systému dosáhnout 95%; zbývajících 5% se odvádí produkty horkého spalování.

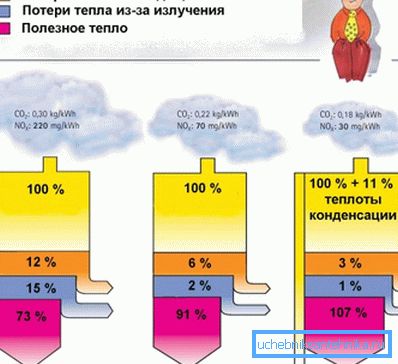

Na trhu však lze nalézt plynové kotle, pro které je oznámena účinnost 107 - 109%. Ano, jejich cena je nepravděpodobné, že by se obrátila na ekonomického kupujícího; ale existují. Vyvinuli průmysloví stroj věčného pohybu?

Bohužel, výrobci jsou trochu mazaní. Hlavními produkty spalování těkavých uhlovodíků jsou oxid uhličitý a voda. V souladu s tím kotle opouští teplý vzduch, nasycený vodní párou.

V případě tradičního kotle - tzv. Konvekce - výrobci uměle omezují teplotu chladiva na vratném potrubí na minimální hodnotu 55 ° C, aby se zabránilo kondenzaci vlhkosti na výměníku tepla. Kromě páry a CO2 obsahuje kondenzát stopy organických kyselin, což výrazně snižuje životnost kovů s nízkou odolností proti korozi.

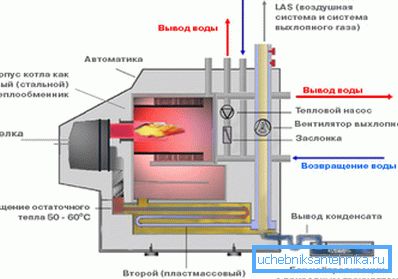

Ale výrobci kondenzačních kotlů jdou opačným směrem:

1. Dodatečný výměník tepla je chlazen na teplotu 30-40 ° C a je odolný vůči korozi.
2. O něm zorganizoval odtokový kondenzát do kanalizace.

Proč je to všechno nutné? Potom, aby fázový přechod mezi vodní párou a vodou, ke kterému dochází při uvolňování energie, dodává ekonomizéru (nízkoteplotní výměník tepla) dalších 10-12% tepla. Výsledkem je, že účinnost zařízení může skutečně překročit 100%, pokud je pro ně přijme celé teplo spalování plynu.

Jak vybrat plynové topné kotle podle použitého pracovního schématu? Abych byl upřímný, účinnost kondenzačního kotle nehraje rozhodující roli: je mnohem dražší než konvekční kotel a u malého domu bude doba návratnosti nejméně 7-10 let.

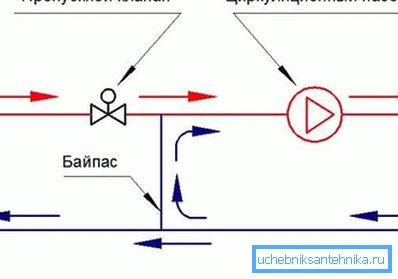

Ale schopnost používat ho s nízkoteplotním topením bez komplikovaných teplotních schémat je určitým plusem. Obvykle jsou k dispozici 30-40 stupňů, které jsou potřebné pro provoz podlahy ohřáté vodou, instalací přídavného okruhu s vlastním čerpadlem a termostatickým ventilem, který odměří průtok.

Závěr

Doufáme, že informace poskytnuté čtenáři mu pomohou udělat dobrou volbu. Jako obvykle přiložené video nabídne další tematické materiály. Úspěchy!
