Jak vybrat elektrický měřič

17-10-2018
Vytápění

Bohužel dosud neexistují alternativní zdroje energie takovou distribuci, jakou bychom rádi. Důvodem je vysoká cena jednotlivých modulů a dostatečné náklady na údržbu. Z tohoto důvodu populace spotřebovává energii z centrální sítě a účetnictví se provádí pomocí elektroměrů. V tomto ohledu je nutné vědět, jak vybrat elektrický měřič.

Určete požadované parametry

Před výběrem jedné ze stávajících možností elektroměru pro byt nebo dům je třeba znát parametry sítě, která je součástí projektu nebo již byla provedena v obytné oblasti. Zjistěte, které zařízení je nainstalováno. Pokud to není možné, podívejte se do dokumentace nebo se obraťte na příslušnou strukturu.

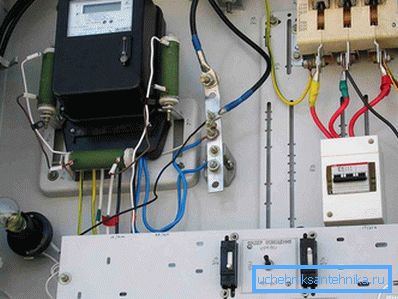

Určete provozní podmínky

Chcete-li rozhodnout o volbě elektroměru, musíte odpovědět na následující otázky:

  • Kde bude dávkovací zařízení namontováno: uvnitř nebo venku?
  • Jaké je přibližné maximální zatížení?
  • Plánujete v budoucnu připojit vysoce výkonné spotřebiče?
  • Jaká je současná síla potřebná pro pohodlný současný provoz většiny zařízení?
  • Kolik fází bude propuštěno?
  • Jaká přesnost je vhodnější za určitých okolností?
  • Máte v plánu rozdělení spotřeby podle tarifů?
  • Jaké jsou teplotní podmínky provozu?
  • Bude existovat jednofázový spotřebitel nebo pouze třífázový spotřebitel?
  • Máte v přístroji další funkce?

Některé položky mohou být okamžitě označeny. Ostatní budou muset zvážit další informace, které budou uvedeny níže.

Co si vybrat

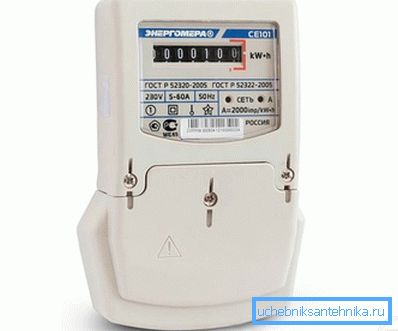

Jednofázový tarif s jedním tarifem

Všechna měřidla jsou rozdělena do dvou velkých skupin:

  • Jednofázové. Poskytované projekty pro soukromý dům nebo byt. Díky němu je možné nepřetržitý provoz běžných domácích spotřebičů. Třífázové motory se potom spustí pomocí kondenzátoru.
  • Tři fáze. Lze instalovat i do některých bytových domů a domů. Obvykle je k tomu předložena dodatečná žádost s odůvodněním potřeby další fáze. Je to nenahraditelné, když je vytápění všech prostor prováděno na úkor elektrického kotle. Většina z nich je přítomna v různých výrobních zařízeních. Na druhé straně tato možnost má dva poddruhy: třívodičové a čtyřvodičové. První jsou použity, pokud jsou naplánovány pouze třifázové spotřebiče. Ty se dodávají s nulou, což znamená, že při správné kabeláži a připojení můžete snadno používat konvenční jednotky 220 V.

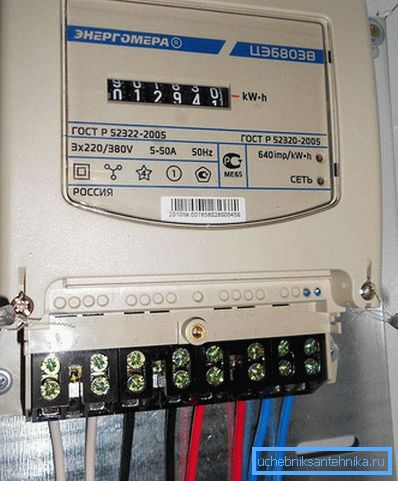

Tři fáze

V závislosti na způsobu připojení k centrální síti se rozlišují tyto typy třífázových měřičů:

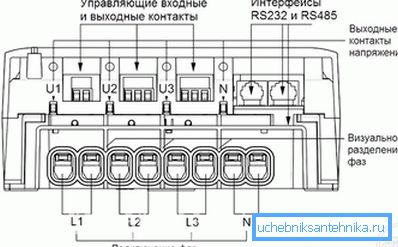

  • Třífázový průtokoměr
    Přímý tok. Na cestě k přístroji nejsou instalovány žádné další moduly. Dráty se jednoduše zasunou do svorek podle označení a plánovaného zapojení. Výrobky tohoto druhu se používají v případě celkového zatížení, které nepřesáhne 50 kW a proud je 100 A. Pokud je však přítomnost třífázových spotřebičů minimální nebo jsou zapnuty jen zřídka, je důležité regulovat fázovou nevyváženost. Pokud je hodnota vyšší než 20%, může to vést k selhání jednoho z vodičů. Důsledkem může být selhání nebo neschopnost spuštění třífázových jednotek.
  • Semi-nepřímé. Jsou stanoveny pro ty případy, kdy vypočtené proměnné zatížení bude v mezích nad 60 kW. Hlavní vedení je dodáváno do zařízení přes speciální proudové transformátory. Při přepočtu dochází k určité ztrátě, takže při zaplacení účtu je nutné vyčíslit hodnoty pomocí faktoru, který je uveden na převodech. Existují 4 různé vstupní schémata: desetivodičový transformátor proudu do hvězdy pomocí zkušební svorkovnice s kombinovanými proudovými a napěťovými obvody.
  • Nepřímé. Nejčastěji se používá pro průmyslové účely. Stejně jako v předchozím zobrazení jsou připojeny přes transformátory napětí, ale velké napětí - 6-10 kV, stejně jako proudové transformátory. V tomto případě se maximální přípustné zatížení výrazně zvyšuje. To znamená, že spuštění motorů různých strojů se uskuteční bez velkých obtíží. Mají své dva poddruhy. První je pro transformátory se specifickou hodnotou konverzního faktoru. Druhá je univerzální a podporuje různé ukazatele.

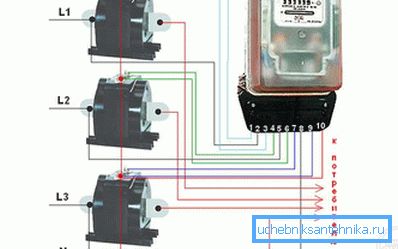

Třífázové připojení měřiče

Existují řešení, která mají užší zaměření a jsou aplikována v určitých regionech, lokalitách nebo v závislosti na dříve dohodnutých podmínkách. Mezi ně patří například:

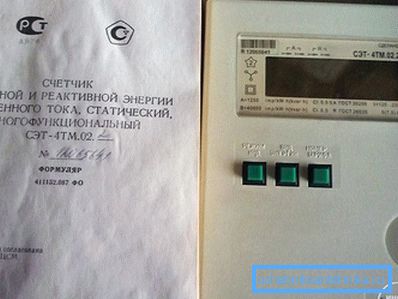

  • Aktivní a reaktivní měřič energie
    Produkty, které měří aktivní a reaktivní energii. Energie, kterou spotřebitel obdrží a který byl zcela transformován a spotřebován, se považuje za aktivní. Například se to týká žárovek, elektrických ohřívačů, krbů, žehliček apod. V tomto případě se při výkonu 2 kW považuje za spotřebič spotřebovaný 2 kW po určitou dobu. Situace je zcela odlišná od jednotek, u kterých jsou konstruovány transformátory, kondenzátory a další součásti. Podstata jejich práce spočívá v tom, že nejprve dodávaná energie je částečně uložena a teprve potom se stane užitečnou prací. Například pro spuštění motoru je nutné uložit puls v kondenzátoru, který jej pak přenese do vinutí. To se týká také běžných elektrických nástrojů pro domácnost. Výkon 1000 W může být uveden na vrtačce, ale ve skutečnosti spotřebuje 1700 W. Za účelem stanovení přesné hodnoty obvykle bývá označen koeficient?, Do kterého by měl být určený výkon rozdělen. Může se pohybovat v rozmezí od 0,5 do 0,9. Čím vyšší je, tím méně ztráty reaktivní energie. Počítače, které berou v úvahu dva typy spotřeby, jsou nejčastěji instalovány v průmyslových zařízeních, kde je velké množství vysokoenergetických zařízení. V tomto případě společnost obdrží výpis s dvěma číslicemi. V některých případech je možné kompenzovat ztráty pomocí speciálního modulu. U průměrné osoby se spotřeba jalové energie nepřihlíží.
  • S předplacenými sazbami. Důležité je, že je k dispozici takové množství média, které bylo zaplaceno. Aby bylo možné data přenášet do samotného zařízení, používají se plastové karty nebo iButtonové klíčenky. V takovém případě můžete zaplatit bez čekání v řádku nebo čekání. Nevýhodou tohoto řešení je zakázat i jednu platbu v případě zpoždění.
  • Maximální limit zatížení. V tomto případě je v samotném zařízení implementován obvod řízení výkonu nebo je zabudován omezovač. V první variantě, když je deklarovaná hodnota překročena, je vysílán signál k odpojovacímu zařízení, které se vypne. Ve druhé - samotné napájecí zařízení způsobuje přerušení řetězu. Instalace takových výrobků se stále více vyžaduje při vypracování individuálního plánu. Důvodem je snaha o racionalizaci a jednotnější spotřebu v jedné oblasti. V některých případech to může způsobit problém, například, pokud chcete, kromě plynu, můžete také vytápět pokoj s elektrickými spotřebiči. Vzhledem k tomu, že se takové zatížení nepředpokládalo, dojde k trvalému odstavení. Před instalací takové jednotky je nutné souhlasit se všemi odstíny maximálního dostupného výkonu.

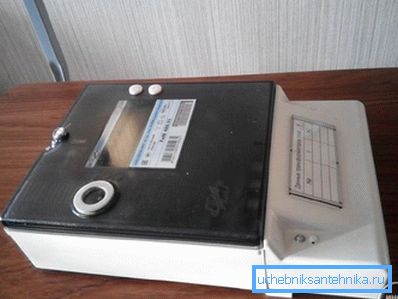

  • Se vzdáleným přenosem dat
    S bezdrátovým přenosem dat nebo telemetrií. V tomto případě může zařízení obsahovat bezdrátový modul GSM nebo speciální port pro čtení. V prvním případě je svědectví odesláno službě i bez použití regulátoru. Ve druhém případě není zapotřebí psát nic, stačí číst data pomocí speciálního zařízení. Pro koncového uživatele to dělá skoro žádný rozdíl, s výjimkou případů, kdy někdo chce trik na počítadle a signál porušení lze okamžitě přenést.

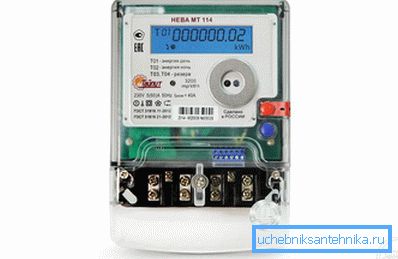

  • Jednofázová vícenásobná platba
    Jednotný tarif a více tarifů. První jsou použity v každém bytě. Ale toto je velmi výhodné řešení pro ty, kteří mohou přenášet hlavní období vysokovýkonných zařízení na noční čas. Podstata nápadu je následující: od 7:00 do 23:00 je účetnictví založeno na jedné ceně a již od 23 na druhé. Někdy rozdíl dosahuje 2 nebo vícekrát. V některých zemích, s cílem povzbudit obyvatele k instalaci takových zařízení, v noci je elektřina propuštěna zdarma.
  • S možností prodeje elektřiny. V jistém smyslu novinka, ale aktivně se používá ve farmách, kde existuje systém pro přeměnu sluneční energie nebo tepla na elektřinu. Pokud je spotřeba elektřiny aktivní v den sněžení, chybějící část je zakoupena u dodavatele. Ale když je produkováno příliš mnoho, pak je dáno do sítě a to je zobrazeno na svědectví. Za ideálních podmínek můžete jít na nulu nebo dokonce na plus.

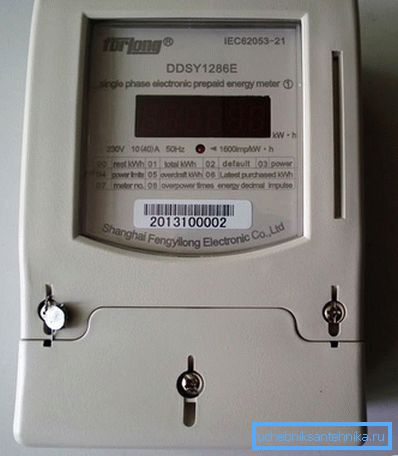

S předplacenými sazbami

Na měřidla se obvykle používají určité značky. Abychom to lépe pochopili, uvádíme základní hodnoty. Například písmeno P znamená, že jde o zařízení pro reaktivní energii, L - aktivní, O - jednofázové, Y - univerzální. Obr. 3, 4 - počet vodičů ve spojení. Dalšími příplatky v zařízení mohou být podsvícení displeje, které umožňuje odečítat údaje v tmavých místnostech. V ostatních případech je vybudována malá baterie, která vám umožňuje zobrazovat hodnoty i bez elektřiny.

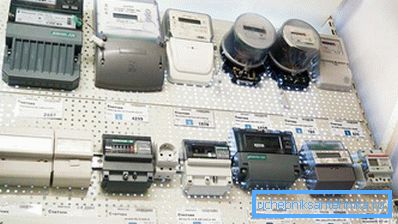

Rozsah čítačů

Princip činnosti

Do určitého místa byly nejčastěji elektromechanické nebo indukční přístroje. Jedná se o jednotky, ve kterých je rotující disk. Princip práce je založen na chování těla v indukční oblasti. Ten je tvořen kvůli přítomnosti dvou cívek. Jeden z nich je zapojen paralelně - napěťová cívka, druhá v sérii - proudová cívka. Mezi nimi začíná proudit magnetické rušení, které prochází kotoučem a způsobuje jeho otáčení. On, zase, uvádí do pohybu válce s čísly, které představují konečnou hodnotu spotřeby. Čím vyšší zátěž, tím silnější je vliv rušení, tím rychleji se deska otáčí. Aby se všechny procesy objevily tímto způsobem, je nutný fázový posun o 90 °.

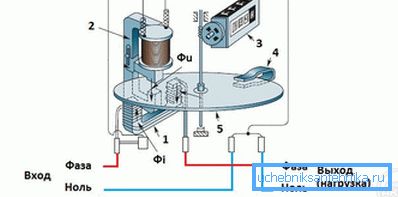

Schéma režimu indukčního čítače

Výhody těchto zařízení jsou:

  • Vysoká spolehlivost. Dokonce i v případě zkratu je schopen pokračovat v práci po odstranění všech důsledků.
  • Dlouhá životnost. Počítání začíná od 15 let a více. Některé jednotky nebyly vyměněny za 30 let a více.
  • Není potřeba další konfigurace. Vše, co je potřeba, je zajistit správné zapojení.
  • Cenová kategorie je nižší než v elektronické podobě.
  • Přizpůsobivost sítí nízké kvality.

Nevýhody jsou:

  • Snížená přesnost se sníženou spotřebou. To je způsobeno poklesem elektromagnetického pole.
  • Malá přesnost třídy. Nepřesahuje hodnotu 2 jednotek.
  • Nesprávné sledování s výraznou změnou zatěžovacích proudů.
  • Snadná implementace systému pro odvíjení elektřiny nebo zastavení disku.
  • Vysoká míra domácí spotřeby. Tedy samotný měřič může částečně ovlivnit částku v dokladu o dodávce elektřiny.
  • Potřeba použití dvou různých zařízení pro výpočet aktivní a reaktivní elektrické energie.
  • Poměrně velká velikost.

Princip fungování elektronického měřiče zůstává stejný, ale komponenty se mírně změnily. Namísto vinutí se používají dva snímače: napětí a proud. Po obdržení signálu ho přenášejí do převodníku. Jeho úkolem je změnit signál na digitální a odeslat ho mikroprocesoru. Po analýze se data zobrazují na vestavěném displeji nebo jiném zařízení.

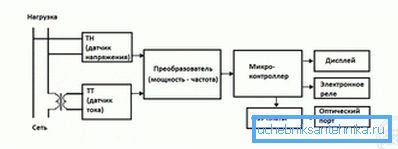

Schéma elektronického měřidla

Výhody tohoto řešení jsou:

  • Kompaktní rozměry v porovnání s indukčními zařízeními.
  • Nedostatek mechanických součástí, které jsou nejčastěji opotřebované.
  • Vysoká přesnost.
  • Schopnost používat jediný produkt pro počítání energie v různých směrech.
  • Minimální chyba.
  • Schopnost vzdáleně odesílat údaje.
  • Výhoda výpočtu ztrát v určité oblasti.

Existují určité nedostatky:

  • Nestabilita k silným poklesům v síti a účinkům blesku.
  • Vysoká cena. Zvláště pokud jde o multitarifní zařízení.
  • Obtížnost při provádění oprav.
  • Citlivost na náhlé změny teploty.
  • Složitost určování prvku v čipu, který selhal.

Některá místa nahradí nástroje autorizované organizace. To může nastat jak na úkor spotřebitele, tak i zdarma. Před instalací je důležité tuto nuance vyjasnit.

Třída přesnosti

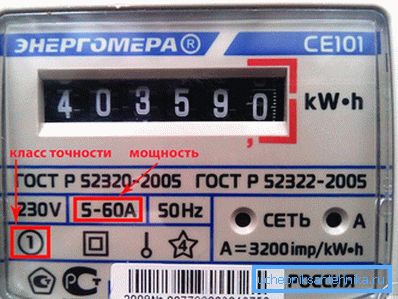

Třída přesnosti

Třída přesnosti označuje přesnost zařízení. Čím větší je číslo, tím vyšší je vada. Obvykle jde ve prospěch spotřebitele. Proto v případě, kdy existuje svoboda volby, se snaží zůstat ve výhodnějším řešení. Celkově se v Rusku a některých dalších zemích rozlišují tyto množství:

  • 5,0;
  • 2,0;
  • 1,0;
  • 0,5;
  • 0,2.

Desítková část může často chybět. Také v některých situacích se doplňuje písmeno S, které signalizuje, jaký materiál jsou vinutí vyrobeny. Největší odchylka je obvykle v indukčních jednotkách, takže obyvatelé domů se zdráhají nahradit je moderními elektronickými.

Někdo se stále pokouší oklamat měřicí přístroj, zastavit ho nebo se snažit uvolnit čtení. Ale nejčastěji takové triky neprocházejí bez důsledků. Vždy je snadné sledovat spálené kontakty. Hrozí mu značné pokuty.

Typy instalace

V menších případech je instalace měřiče povolena v bytě nebo domě. Častěji jsou dopravovány na přistávací plochu nebo na přední stěnu domu. To je provedeno, aby se komplikovala úloha uživatele provést nějaké úpravy. Existují dva hlavní způsoby instalace:

  • na lištu DIN;
  • na zvláštním stánku.

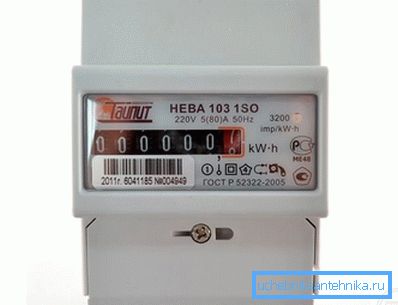

S dálkovým ovládáním

V prvním případě je výhodné kombinovat jednotku a rozvaděč. Na zadní straně je speciální drážka, která přesně odpovídá velikosti kovové desky. Druhá možnost byla a stále se používá v soukromých domech a bytech. Zároveň jsou na desce instalovány automatické spínače nebo zástrčky pro ochranu před přetížením a zkratem.

Aby se zabránilo problémům s vniknutím vlhkosti při instalaci na ulici, používá se speciální uzavřená krabice. Obvykle se vyrábí z plastu, který je odolný vůči UV záření. Důležité je, aby pozorovací okno bylo pokryto sklem, nikoliv polymerem. Ve druhém případě se časem zakaluje a musí být vyloučeno, aby se odečetly. Otvory pro vozíky by měly být také uzavřeny speciálními gumovými vložkami. Rozměry a parametry krabic pro jednofázové a třífázové řešení jsou různé.

Ujistěte se, že je těsnění instalováno na svém místě. Pokud je náhodně poškozen nebo narušen, měli byste okamžitě informovat správce. Bez toho, aby to bylo včas, bude obtížné se zbavit malého trestu.

Výpočet celkového výkonu a proudové síly

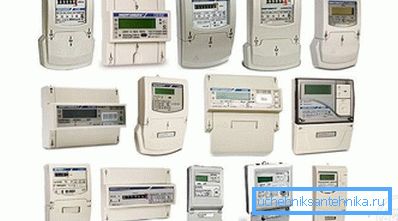

Výběr elektroměru

Provedení takových výpočtů je užitečné nejen pro správný výběr měřidla, ale také pro nákup vodičů s potřebným průřezem, který zabrání poškození celého systému. K tomu je třeba udělat:

  • Vyjměte čistý list papíru.
  • Zobrazte na něm všechna zařízení, která budou napájena ze sítě.
  • Vedle každého z nich je nutné přepsat jeho spotřebu energie.
  • Na konci se hodnoty sčítají a zobrazí se celková hodnota.

Je však třeba připomenout, že ne všechny budou pracovat ve stejnou dobu. Proto byste měli rozbalit to, co bude nejčastěji zahrnuto. Když shrneme jejich spotřebu, bude možné zjistit, zda je dostatek automatické s doporučenou hodnotou proudu. Pokud se zjistí, že tomu tak není, je předložena odpovídající žádost se žádostí o zvýšení prahové hodnoty.

Existuje názor, že přístroj by měl být zakoupen s maximální "čerstvostí". Část této rady je oprávněná. Je však třeba připomenout, že hlavní není datum vydání, ale datum poslední kalibrace. Označení je uvedeno v pasu, stejně jako na pečeti.

Po přečtení článku se můžete vrátit k otázkám, které jsou na začátku, a vyplňte chybějící mezery. S ohledem na všechny tipy si můžete vybrat přesně to, co vám vyhovuje.
