Jak uspořádat ohřev vody v zemi sám

Při stavbě venkovských domů je zpravidla instalováno kamenné kamna na dřevo. V průběhu času se však domy "zarostly" s rozšířeními nebo se ukáže, že pec není dostatečná k úplnému zahřátí domu, v důsledku čehož je zapotřebí instalovat vodní okruh. Proto se v tomto článku podíváme na to, jak v takových případech vybavit ohřev vody v zemi vlastními rukama.

Obecné informace

Aby bylo možno vytápět ohřev vody v zemi, není nutné získat kotel, protože existuje trouba, která se liší od kotle pouze při nepřítomnosti výměníku tepla. V souladu s tím je pro uspořádání ohřevu vody nutné pouze doplnit tento chybějící prvek.

Samozřejmě kromě sporáku s ohřevem vody budete potřebovat potrubí, radiátory a některé další topné články. Obecně řečeno, vybavit takový systém pod mocí každého domácího mistra, jak uvidíme níže.

Vytápění

Výměník tepla

Je zapotřebí začít pracovat s výkonem výměníku tepla. Toto zařízení je kovová konstrukce, svařovaná, obvykle z trubek.

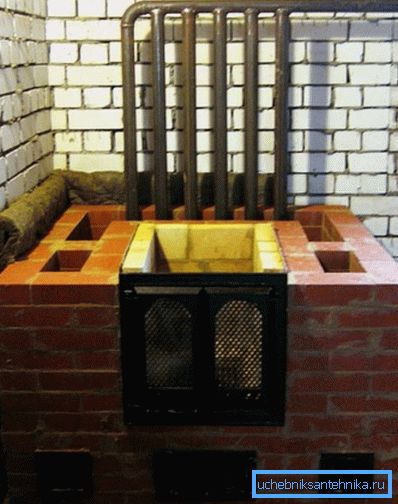

Tato část je instalována v peci nebo za pecí, na samém začátku komína. Druhá možnost je výhodnější, protože účinnost pece pro dacha s ohřevem vody se v tomto případě zvyšuje.

Nejčastěji při výrobě výměníku tepla byly používány trubky z běžné černé oceli, kvůli jejich nízké ceně. Zařízení bude však mnohem trvanlivější, jestliže pro tyto účely použijete tepelně odolnou nerezovou ocel. V tomto případě se však cena výrobku výrazně zvýší.

Tvar a velikost výměníku tepla závisí na konstrukci pece a přesněji na peci. Může se jednat o plochou nádrž o objemu 20-30 litrů, cívku, válcovou nádrž apod.

Jediná věc při navrhování této části je zohlednit následující body:

• Čím větší je rozdíl mezi vstupem a výstupem - tím lépe.
• Účinnost topení závisí na oblasti výměníku tepla - čím větší je, tím více výkonu.
• Konstrukce by měla být navržena tak, aby nebránila zatížení paliva a nezasahovala do procesu spalování.

Dávejte pozor! Pro instalaci výměníku tepla budete muset částečně rozebírat pec. Proveďte tuto operaci pečlivě, abyste zabránili problémům při montáži.

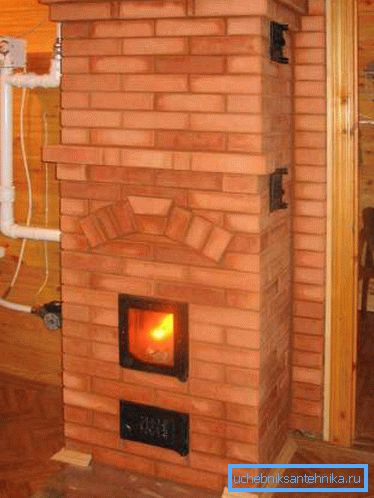

Je třeba poznamenat, že správně vyráběné topné pece pro chatové domy s vodním okruhem jsou téměř stejně účinné jako tovární kotle.

Tip! Jako výměník tepla můžete použít litinovou baterii. Je pravda, že při instalaci musí být ohnisko dostatečně velké.

Systémové uspořádání

Po instalaci výměníku tepla můžeme předpokládat, že polovina práce je hotová. Zbývá pouze dokončit instalaci samotného systému. Vzhledem k tomu, že odpojení elektřiny ve venkovských oblastech není neobvyklé, ale dokonce pravidelné, nejlepší možností je gravitační systém, tj. s přirozenou cirkulací nosiče tepla.

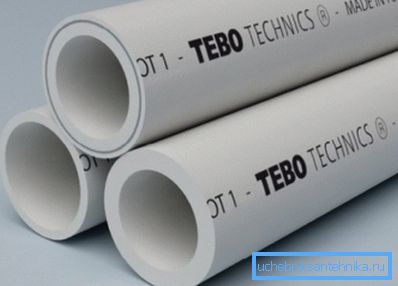

Tip! Potrubí je nejlepší použít polypropylen, protože jsou nízké náklady a trvanlivost. Jediná věc pro jejich instalaci bude vyžadovat speciální páječku, kterou si můžete pronajmout.

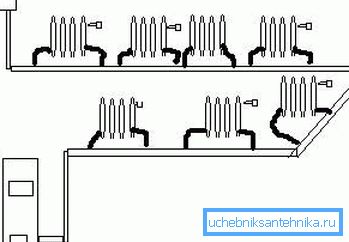

Než začnete vytápět, měli byste připravit projekt. Pro přirozenou cirkulaci se používá obvod s jedním potrubím. V tomto případě jsou vstupy a výstupy radiátorů připojeny k jedné trubce, resp. Všechny baterie jsou zapojeny do série.

Jednoramenné ohřev vody dacha znamená přítomnost podpěrné nádrže, která je připojena k výměníku tepla a je umístěna co nejvyšší.

Obecně platí, že takováto schéma je následující:

• Z okruhu tanku jde dolů a prochází všemi místnostmi. Potrubí by mělo mít konstantní sklon, což je nezbytné pro přirozenou cirkulaci chladicí kapaliny.
• Radiátory jsou připojeny k okruhu v místech vyznačených na schématu.. Je žádoucí, aby každá baterie měla obtok a ventily. To vám umožní nastavit úroveň topných těles.
• Po procházce po domě se obrys vrátí do pece a je připojen k vstupu tepelného výměníku.

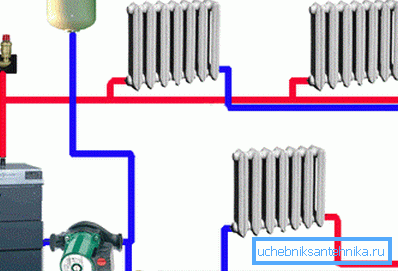

Je třeba konstatovat, že taková schéma je neúčinná u velkých domů, kde je výhodnější použít dvoutrubkový systém. V tomto případě však budete potřebovat cirkulační čerpadlo, které zajistí potřebný tlak. Kromě toho bude cena takového vytápění vyšší, protože vyžaduje téměř dvojnásobný počet potrubí.

Význam tohoto schématu spočívá v tom, že vstupy chladiče jsou připojeny k jedné trubce a výstup k jinému. V této souvislosti lze provést postupně i paralelně. Toto řešení umožňuje rovnoměrné vytápění baterií.

Tip! Pokud se do 100 dílů vody, která slouží jako nosič tepla, přidá 40 dílů soli, zmrazí se teplota zmrazení na -20 stupňů.

Základním prvkem topného systému je expanzní nádoba, která je určena k vyrovnání tepelné roztažnosti chladicí kapaliny v systému. Typicky je tento prvek instalován v blízkosti cirkulačního čerpadla.

Zde, ve skutečnosti, celý pokyn k uspořádání topení ve venkovském domě.

Závěr

Zajistěte ohřívání vody, abyste si dali vlastní ruce, je poměrně jednoduché. Hlavní věc v tomto případě je vytvořit vhodný výměník tepla a umístit jej správně. V opačném případě se práce neliší od instalace konvenčního topného systému.

Z videa v tomto článku můžete získat další informace k tomuto tématu.
