Jak určit požadovaný výkon radiátorů - podrobný návod

Před zakoupením radiátoru potřebujete znát požadovaný tepelný výkon tohoto zařízení. Ve skutečnosti se na základě těchto údajů provádí výběr počtu úseků. Přeskočení stadia výpočtu může nakonec vést k porušení mikroklimatu v místnosti, takže bude užitečné seznámit se s metodou výpočtu.

O výpočtu topného systému

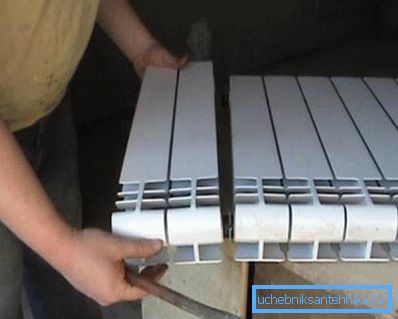

V této fázi je nutné zajistit, aby topná kapacita topného tělesa zajišťovala konstantní teplotu v místnosti během nejchladnější doby topné sezóny. Určení výkonu topného tělesa je nezbytné k určení požadovaného počtu segmentů (viz také článek Jak připojit radiátory v centrálním nebo autonomním systému).

Dávejte pozor! Aby bylo možné plynule nastavit provoz topné baterie, instalace termostatu nebude nadbytečná.

Celý proces se provádí v několika fázích:

• tepelné ztráty přes obvodové konstrukce jsou vypočteny;
• podle technické dokumentace je zjištěn přenos tepla z jednoho segmentu zvoleného radiátoru;
• vypočte požadovaný počet segmentů baterií.

Výpočet tepelné ztráty

To je první věc, která začíná, když jde o to, jak určit sílu topného tělesa.

Teplo se spotřebuje:

• stěny, vnější i vnitřní (pokud je místnost ohraničena nevytápěnou místností);
• podlaha;
• strop;
• okna a dveře.

Výpočet ztrát se provádí s přihlédnutím k typu a tloušťce materiálu, použije se vzorec

v tomto vzorci

• Q - ztráty tepla;
• S - plocha místnosti, m²;
• ?t je teplotní rozdíl uvnitř a vně místnosti;
• ? - referenční hodnota - koeficient tepelné vodivosti, W / m •? C;
• v - tloušťka obálky budovy, m.

Z hlediska tepelných ztrát jsou horní patra v nevýhodné poloze, protože nad nimi je umístěna nevyhřívaná podkroví a vnější vítr je silnější. Takže pro ně může být výsledná tepelná ztráta zvýšena o cca 10%.

Dávejte pozor! Při výpočtu nezapomínejte na ventilaci, protože výměna vzduchu v zimě nezastaví. Za tímto účelem je zaveden násobící faktor 1,1 - 1,4. Větší důraz je kladen na intenzivní větrání bydlení.

Výpočet chladiče

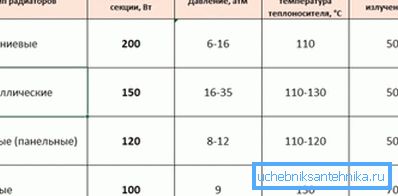

Máte-li údaje o tepelných ztrátách, můžete zvolit baterii. V tomto případě je třeba vzít v úvahu účinnost zařízení, například výkon ocelových radiátorů pro vytápění je nižší než bimetalické protějšky.

Požadovaný počet segmentů je definován jako poměr tepelných ztrát k přenosu tepla u jednoho segmentu. Ale část tepelného výkonu - hodnota pasu, musí výrobce uvést pro každý model chladiče. Použitý vzorec je:

v tomto vzorci:

• n je celkový počet článků baterií, ks;
• Q - tepelné ztráty, W;
• N - výkon jednoho úseku, W.

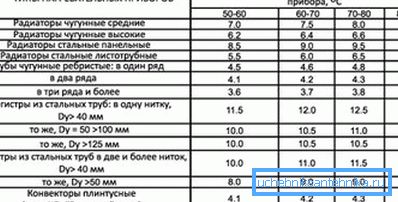

Měli bychom mít na paměti, že pasové údaje o výkonu 1. segmentu jsou uvedeny pro určitý teplotní rozdíl (obvykle 90/70). Ale poměrně často se teplota chladicí kapaliny liší a v tomto případě se mění přenos tepla z topné baterie. Například, výkon litinových radiátorů, když se teplotní rozdíl změní z 80-100 na 50-60 kapek asi o 15-20%.

Pro výpočet výkonu segmentu s libovolnou teplotní hlavou použijte vzorec

v tomto vzorci

• k - přenos tepla, hodnota pasu, W / m²•? S;

• A - oblast sekce, m²;
• ?T - teplotní tlak, С. Vypočítán podle vzorce

T_pod a t_arr - teplota chladicí kapaliny, resp. při vstupu do akumulátoru a mimo něj,

T_pokoj - pokojová teplota, C.

Zjednodušená metoda

Pokud se veškerá práce v domě provádí ručně, pak poměrně často, místo podrobného výpočtu se lidé spokojují s přibližným výběrem. Je třeba poznamenat, že výsledek v tomto případě, i když není příliš přesný, se sníží pro výběr radiátoru.

Existuje několik způsobů, jak přiblížit výpočet:

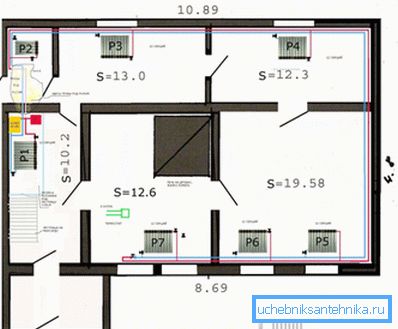

• se standardními parametry (výška stropu v místnosti do 3 m, teplota chladicí kapaliny 85-90 ° С, 1 okno a 1 dveře v místnosti) lze použít závislost 100 W / 1 m² čtverec. Pro pokoj, například 20 m² potřebuje baterii, která je schopna dodávat tepelný výkon 2 kW;

Dávejte pozor! U rohových místností a bytů ve vyšších patrech je zaveden násobící koeficient 1,2. Cena baterií není tak vysoká, takže je lepší se omylem.

• výpočet může být proveden s přihlédnutím k objemové kapacitě místnosti. V tomto případě je založen na tom, že 200 W tepelné energie je schopen vytápění 5 m.³ pokojový prostor.

Dávejte pozor! Praxe ukazuje, že výsledek v tomto případě je přeceňován asi o 10%.

Výsledky obou metod by měly být přibližně stejné. Je pohodlnější porovnávat je s konkrétním příkladem. Předpokládejme, že potřebujete vyzdvihnout radiátor pro pokoj s rozměry 5x5x3 metrů, má 1 dvojité zasklení, 1 vnitřní dveře, byt se nachází ve spodním patře.

První zjednodušená metoda výpočtu zahrnuje následující sled činností:

• stanovená podle rozlohy místnosti, 5x5 = 25m²;
• vzhledem k podílu 100 W / 1 m², určuje výkon přístroje, v našem případě 2,5 kW;
• výkonnost jedné části konkrétního radiátoru je napsána z charakteristik pasu. Například zvolte hliníkový model A350, 1 segment je schopen dodat 138 wattů tepelné energie;
• počítá počet segmentů, 2500/138 = 18,12 - 19 kusů.

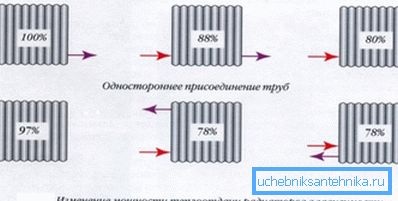

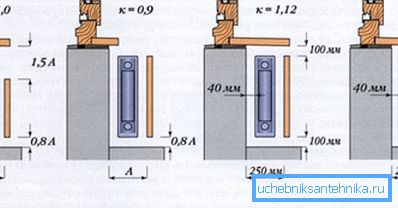

Dávejte pozor! Způsob připojení také hraje velkou roli v uniformitě jeho zahřívání a tím i přenosu tepla.

Při práci na 2. metodě bude tato instrukce vypadat takto:

• vzhledem k podílu 200 W / 5 m³ Určete, kolik vzduchu bude ohřívat 1 část zvolené baterie. V našem případě se 1 sekce zahřeje o 3,45 m³;
• určete objem místnosti 5 • 5 • 3 = 75 m³;
• počítá počet sekcí 75 / 3.45? 22 sekcí.

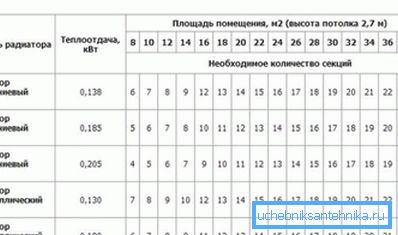

Chyba ve výpočtu podle 2. zjednodušených metod byla 13,6%, což není tak špatné pro přibližný výpočet. Získané výsledky jsou zhruba v souladu s doporučeními výrobce (viz tabulka).

Shrnutí

K udržení normálního vnitřní mikroklimatu je nutné dosáhnout rovnováhy mezi tepelným přístupem a tepelnými ztrátami. Tuto podmínku lze dosáhnout pouze správným výpočtem topného systému obecně a zejména topných radiátorů. Metody výpočtu navržené v článku mohou být použity při výběru počtu částí topné baterie v bytě nebo v soukromém domě (zjistěte, jak opravit vytápěcí těleso pomocí improvizovaných prostředků).

Video je stručný návod k výpočtu topné baterie.
