Jak udělat parní vytápění v domě pomocí cihelné trouby

Při výběru topného systému se doporučuje zabývat se zařízením, pro které je v této oblasti dostatek paliva. Vzhledem k tomu, že plyn dosud nedosáhl vzdálených míst, mnozí se pokoušejí instalovat topná zařízení využívající pevná nebo kapalná paliva. Naším úkolem je dnes vysvětlit, jak parní vytápění vlastním rukama používat výměník tepla instalovaný v cihelné troubě.

Tepelným nosičem v takovém systému bude voda nebo pára. Dnes máme zájem o druhou možnost, ačkoli tyto dva systémy jsou často vzájemně zmatené. Mají rozdíly a jsou poměrně vážné, proto v obytných budovách je povoleno používat pouze vodní okruh. To je způsobeno nebezpečným provozem ohřevu páry, když je nutné zahřát kapalinu na teplotu vyšší než 100 ° С.

Současně je její cena nižší než cena vody a moderní ochranná opatření pomáhají předcházet katastrofickým následkům. Instalace parního ohřevu, například z cihelné pece, vyžaduje spoustu času a úsilí. Níže se o tom dozvíme podrobněji.

Princip činnosti

Nyní zvažte rozdíl mezi těmito dvěma systémy, abyste nebyli zmateni. Bude také řečeno o výhodách a nevýhodách tohoto systému vytápění prostorů.

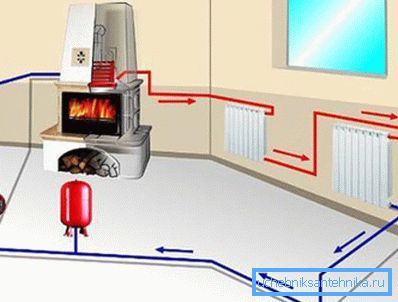

Podívejme se podrobněji na to, co je parní topení:

1. V nádrži je voda přivedena do varu, která se postupně změní na páru.
2. Pak prochází potrubím k radiátorům, které jim dodávají teplo.
3. V bateriích kondenzuje kapalina pro přenos tepla.
4. Výsledná voda proudí do expanzní nádrže a znovu vstupuje do výměníku tepla.

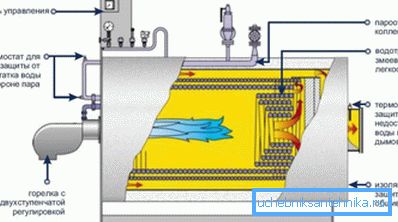

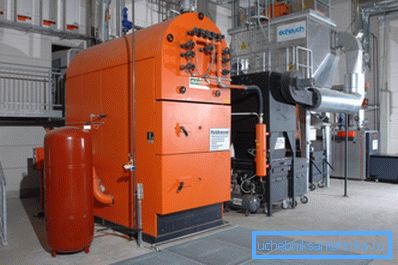

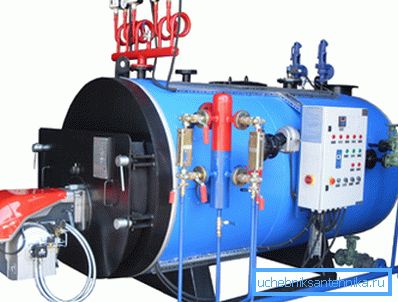

Tip: generátor pro vytápění parou může sloužit jako kotel pracující na odpadním oleji. Takové systémy jsou často instalovány v místnostech a v garáži.

Vezměte prosím na vědomí, že není žádoucí použít cihlovou troubu s parním generátorem na vaření, protože v létě není možné jej používat. Raději bychom měli přijít s alternativou. Neměl by být používán ani pro plastové potrubí, není určen pro takové teplotní podmínky.

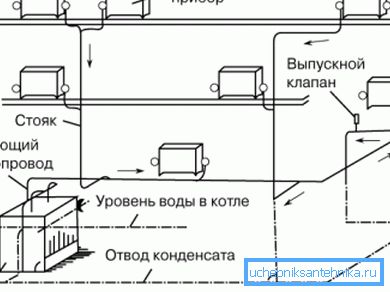

Montážní vzory

Níže uvádíme nejčastěji používané možnosti:

1. Aplikujte chladicí kapalinu z přírodního a mechanického oběhu. V prvním případě musí být výměník tepla pod úhlem všech trubek a radiátorů. Ve druhé - vyžaduje instalaci čerpadla, která zajišťuje nepřerušený pohyb výměníku tepla.
2. Jednorázový topný systém v provozu používá princip sériového připojení radiátorů, když se chladicí kapalina pohybuje potrubím, a to z jednoho registru do druhého. Výsledkem je, že první je nejteplejší a zároveň poslední - téměř ochlazené. Doporučujeme použít takový program pro malé místnosti do 80 m2.

1. Dvojrubkový systém je vhodný pro velké domy, zejména pro dvoupodlažní chaty. V tomto případě jsou radiátory zapojeny paralelně pomocí přívodních a kondenzačních trubek. Chladicí kapalina v tomto schématu je dodávána všem bateriím se stejnou teplotou, takže nemá čas vychladnout.

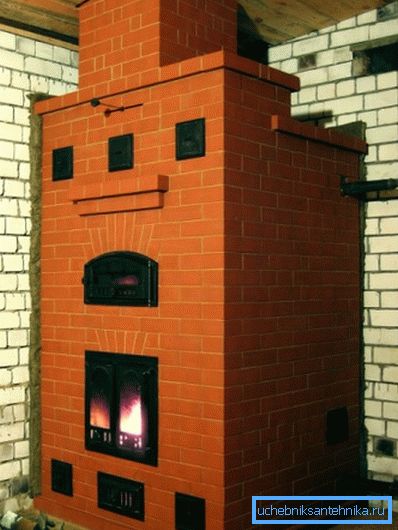

Nezávislé zařízení na vytápění parou z cihelné trouby

Připravte zařízení a materiály:

• poskytovat radiátory pod každým oknem;
• výměník tepla - parní generátor nebo vodní trubka;

• potrubí pro páru a kondenzát. Doporučuje se používat pozinkovanou ocel nebo měď;
• konektory, kolena, trubkové svorky, ventily - ventily pro odlehčení vzduchu, ventily;
• držáky baterií;
• hydraulický zámek pro sušení páry;
• redukční a chladicí jednotka;

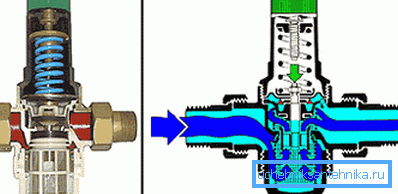

• snížení tlaku v systému - redukční ventil;
• svařovací stroj;
• čerpadlo;
• nádrž na sběr kondenzátu.

Tip: doporučujeme zapůjčit drahé vybavení.

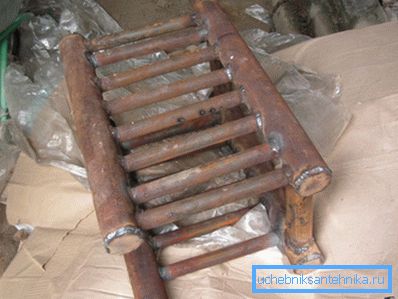

Můžete to udělat sami nebo objednat výměník tepla pro cihlovou pec:

1. Připravte kovové trubky o tloušťce stěny 2,5 mm, stejně jako svařovací stroj.
2. Připojte je ve formě cívky a sledujte kvalitu svarů. Přibližný výpočet - 1 m2 povrchu cívky může dát až 9 kW.
3. Zkontrolujte těsnost po výrobě. Nedoporučujeme používat vodu, protože vniknutí strusky vypadne pod vysokým tlakem a objeví se píštěle.

Je lepší použít metodu nazvanou "kerosen na kříži". V tomto případě zakroužte všechny svary křídou a nalejte kerosen uvnitř konstrukce. Mel bude ztmavovat i v případě nejmenších pórů, protože kerosen bude do něj pronikat.

Proces

Níže je návod, který vám pomůže pochopit:

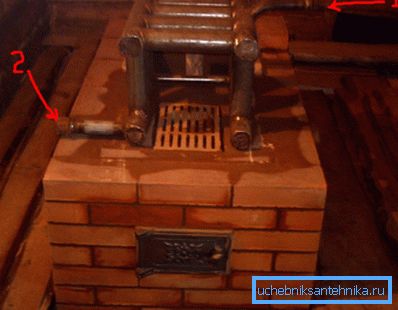

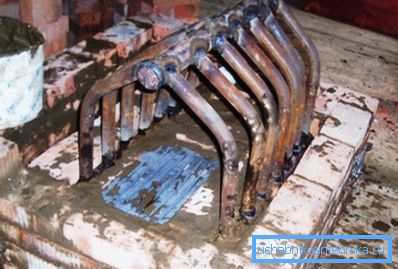

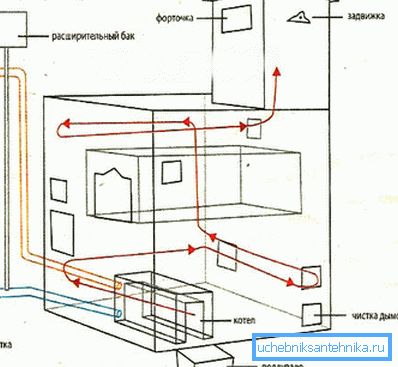

1. Namontujte výměník tepla do pece pece během fáze ukládání.
2. Podle předem připraveného schématu pod okny namontujte baterie. Instalací na každý kohout pro uvolnění vzduchu.
3. Připojte napájecí a zpětné potrubí k nim.

Tip: Pokud přirozená cirkulace poskytuje malý sklon rychlostí 3 mm na 1 m.

1. Namontujte bezpečnostní ventily před každý registr z bezpečnostních důvodů, stejně jako jeden ventil před celým systémem.
2. Na začátku potrubí umístěte redukční ventil a chladicí zařízení.
3. Na konci potrubí vložte kondenzační nádrž, která by se měla odvádět zpátky do výměníku tepla na svahu.

Tip: Nepoužívejte pro tyto účely membránový expandér, protože je určen pro teploty do 85 ° C.

1. Pokud je k dispozici oběhové čerpadlo, nainstalujte ho před pec ve zpětném potrubí.

Doporučení odborníků:

1. Pokud je cihlový pec vybavena výměníkem tepla, v komínu se vytváří větší množství sazí než bez něj, a proto musí být častěji čištěny.
2. S přirozenou cirkulací chladicí kapaliny by měla být pec umístěna v suterénu, pak bude kondenzát volně proudit do nejnižšího bodu.
3. Ventil vždy namontujte - zabráníte tak možné havárii a samotný systém bude bezpečnější.

1. Upozorňujeme, že pokud použijete nucený systém s elektrickým čerpadlem, v případě výpadku elektrické energie bude velmi obtížné zastavit provoz pece.
2. V dřevěném domě je vytápění parou vytvořeno stejným způsobem jako v cihlovém domě. Potřebujete pouze dodržet požární bezpečnostní požadavky a chránit dřevo před přehřátím.

Závěr

Z článku jste se naučil, jak dělat parní vytápění, stejně jako skutečnost, že jeho použití v obytném soukromém domě je levnější než voda, i když je nebezpečnější. Proto je nutné přísně dodržovat pokyny a poskytnout systému speciální vybavení, které zvýší jeho bezpečnost.

Výměník tepla si můžete objednat od odborníků nebo si sami. Instalace a připojení radiátorů není obtížné. Video v článku vám pomůže najít další informace k tomuto tématu.
