Moderní technologická řešení umožňují nalézt zásadně nové způsoby vytápění obytných prostor. Dosud byly centralizované nebo individuální systémy vytápění kotlem považovány za všeobecně přístupné. Technická inovace a hodná náhrada za tradiční metody vytápění domácností byla vznik inovativních metod vytápění, které používají podlahu jako tepelně akumulační a tepelně vyzařující povrch. Taková je technologie infračerveného podlahového vytápění. Řekneme vám, jak vytvořit infračervené podlahové vytápění vlastním rukama.

Zvláštní funkce

Ohřívací dort

Nejprve přišla výstavba vodních podlah a po nějaké době - ​​elektrický kabel a tyčové typy teplých podlah. A poměrně nedávno došlo k technologicky vyspělému vývoji IPO - infračerveného ohřívače. Topení podlahy, stěny nebo stropy tohoto designu mají několik výhod:

  • Nízká ve srovnání s jinými metodami vytápění je spotřeba energie 15-55 W / h na 1m? Vzhledem k vysoké tepelné vodivosti uhlíkového materiálu použitého při konstrukci, použití teplotního regulátoru pro vytvoření komfortního teplotního režimu a tichého provozu.
  • Vysoká spolehlivost díky paralelnímu připojení prvků elektrického obvodu. Když se jedna topná část vypálí, zbytek bude i nadále správně fungovat.
  • Filmovou strukturu můžete pokrýt téměř jakýmkoliv materiálem: laminát, dřevěné parkety, koberec, sádrokartonové desky nebo kompozitní materiály.
  • Snadná instalace na hladký povrch, který může provést každý domácí řemeslník, který nemá speciální odborné dovednosti. Nepřítomnost řízků, pokládání otvorů a drážkování nevyžaduje použití speciálního nástroje - perforátory a násypníky.

Materiál IPO

Materiál IPO

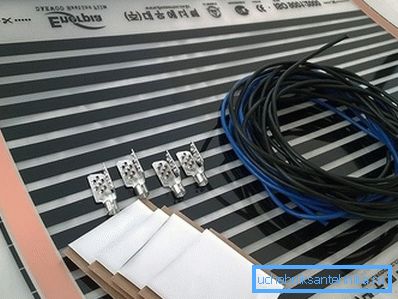

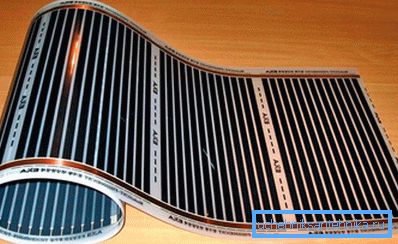

Pro pokládku topné vrstvy se používá termální fólie o tloušťce 0,2-0,4 mm. Prodává se v kotoučích o šířce 50-100 cm a délce až 50 m.

Řezání fólie do rohoží lze provádět pomocí speciálních řezných linií aplikovaných na povrch, označení je pro všechny jasné, takže při řezání je obtížné je zaměnit za topné pásy, které jsou přísně zakázány řezat.

Film se skládá z topných prvků - pásů o šířce 1,5 cm spojených stříbrnými měděnými pneumatikami. Uvnitř každého topného prvku je uhlíkatá uhlíková pasta na bázi grafitu, který při průchodu elektrického proudu vydává infračervené záření. Spektrum záření je mimo viditelný rozsah lidského oka. Vrstva emitoru je spolehlivě laminována na obou stranách hustými vrstvami nehořlavého polymeru s bodem tavení 130 °. Přenáší ultrafialové světlo a spolehlivě chrání před vniknutím vlhkosti, mechanickým poškozením nebo elektrickým obvodem. Oblast zakoupeného filmového nátěru je vybrána na základě:

  • Ne méně než 70-80% plochy prostoru pro hlavní vytápění.
  • 30-40% plochy pro vytápění nebo záložní vytápění.

Postupná instalace a instalace topného systému

Postupná instalace a instalace topného systému

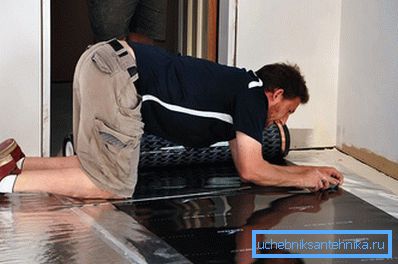

Pokládání se provádí na rovnoměrném základě. Pro vyrovnávání jsou používány samonivelační podlahy, přípustná velikost nepravidelností je ± 3 mm, hladina se používá pro měření. Je možné vyrovnat metodu majáku cementu a písku, po kterém musí být povrch vyčištěn nečistotami a prachem.

Poté je třeba navrhnout vodotěsnou vrstvu speciálních materiálů nebo plastovou fólii o tloušťce 50 mikronů.

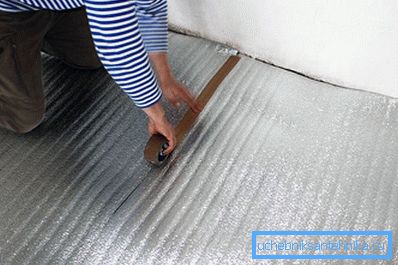

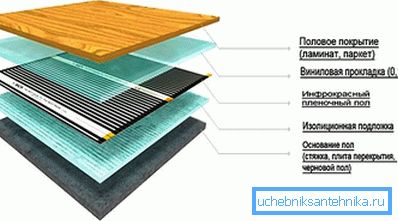

Aby se minimalizovaly tepelné ztráty, je nutné instalovat tepelnou izolaci z metalizovaného metalizovaného substrátu, fóliové polyetylenové pěny nebo polypropylenové fólie. Hodí se na reflexní stranu nahoru. Tloušťka vrstvy s vrstvou reflexní fólie by měla být 3-5 mm.

Podklad pod teplou podlahou

Technický korok bez povlaku se používá, pokud jsou podlahy pokryty keramickými dlaždicemi.

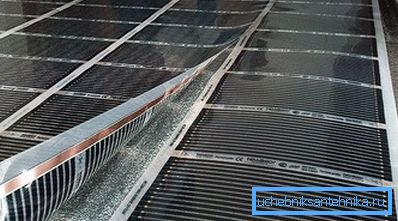

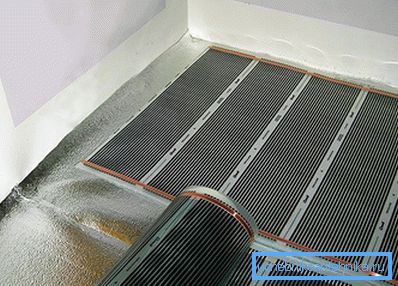

Následně pořízněte IPO s nůžkami na rohožky o požadované délce podle předem sestaveného výkresu, s ohledem na to, že vzdálenost od každé stěny by měla být asi 20 cm. Oddělovat je ve vzdálenosti 5 až 10 mm (překrytí není povoleno), takže měděné pneumatiky jsou v dolní části. Pásky by měly směřovat ke stěně pomocí zásuvky, ze které je dodávána energie. Podél této stěny, aby se ušetřily, jsou vyrobeny elektrické propojky a je nainstalován také teplotní čidlo.

Nedovolte, aby na film dopadaly nástroje. Aby nedošlo k poškození IPO, je lepší neútočit na rohožky.

Pak je nutné spoje zajistit pomocí lepicí pásky a místa měděných přípojnic jsou izolována asfaltovými pásy, které jsou součástí balení produktu.

IR filmový držák

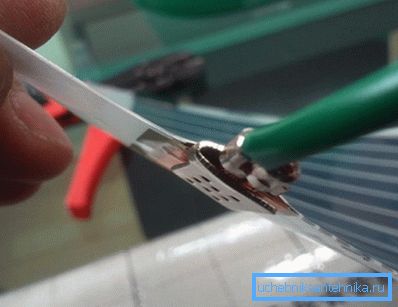

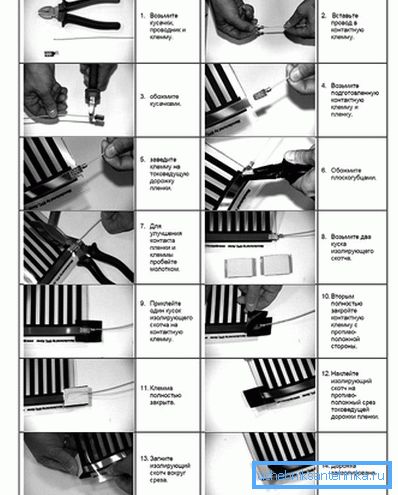

Podložky v elektrické síti jsou paralelně propojeny elektrickými vodiči - propojky se sponami na koncích. Izolace je odstraněna z vodičů, dřík svorky je nasazena a upnutá a zvlněná. Je třeba správně umístit svorku s drátem na kontakty rohoží. Jedna strana svorky by měla jít uvnitř IPO, druhá by měla být na měděném sběrnici venku. Svorka je na obou stranách stisknuta kleštěmi. Místa kontaktu jsou izolována asfaltovým tmelem.

Průměr použitých vodičů se vypočte na základě spotřeby energie paralelně zapojených článků. K tomu je deklarovaný jmenovitý výkon IPO na 1 m2 násobeno čtvercem. V důsledku toho získáme celkový výkon, který je dělen síťovým napětím I = P / U. Pro speciální tabulky určíme průměr průřezu propojky na velikost síly proudu. Podobně je zvolen průměr přívodního kabelu. Např. Pro připojení všech 1,5 kW rohoží, stačí mít měděný vodič o průměru 1,5 mm ?.

Připojení kabelového klipu

V tepelně izolačním povlaku pod fólií nebo do podlahy o hloubce 1 až 2 cm je instalována trubice s teplotním čidlem. Připojuje se k regulátoru teploty. Napájecí napětí na IPO se dodává přes teplotní čidlo během doby provozu / uzavření okruhu.

Po instalaci se k systému provede zkušební připojení. Síťové napětí se přivede na vstup a kontroluje se rovnoměrné vytápění všech rohoží. V případě problémů se v této fázi vyloučí. Topný systém je připraven k provozu. Nyní můžete začít pokládat povrchovou úpravu. Tak je možné izolovat i studený balkon nebo lodžii, což vytváří pohodlné podmínky pro pobyt v těchto pokojích.

Video

Chcete-li doplnit znalosti týkající se pokládky infračervené podlahy, zveme vás k prohlížení videa:

Foto

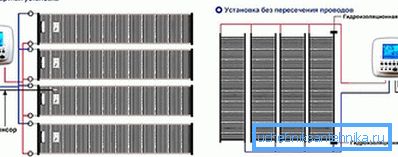

Schémata instalace protokolu IPO

IPO

Řezání filmu na rohožkách

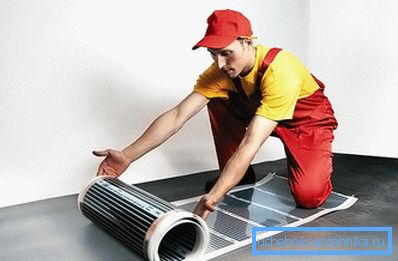

Rozložení topných rohoží

Infračervený film podlahového vytápění

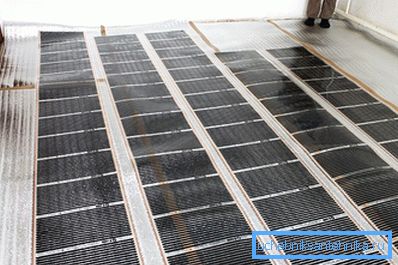

Uspořádání IR fólie na povrchu tepelné izolace

Připojení IPO

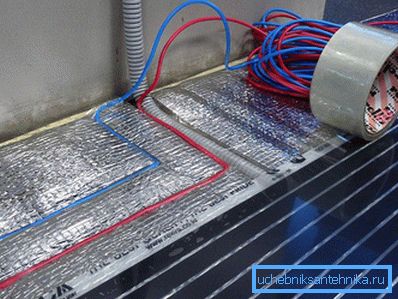

Pokládací dráty

Pokyny k instalaci IPO

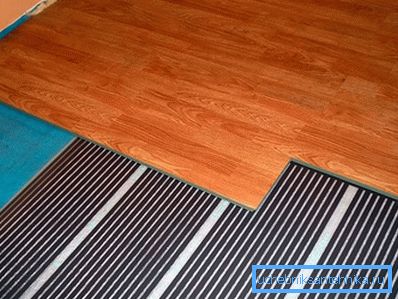

Infračervená podlaha pod laminátem
