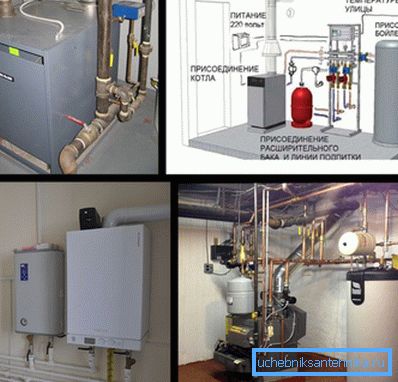

Jak správně vázat topný kotel

Jeden kotel vám nedokáže poskytnout teplo v místnosti, protože je nutné ho páskovat. Poté teplo, které z něj vyvolají, může protékat potrubím do topných zařízení, které jim dávají atmosféru místností. Je třeba poznamenat, že schéma potrubí se může lišit v závislosti na typu topného kotle používaném v systému, jeho instalaci a dostupnosti dodatečného vybavení. Mějte proto na paměti, že neexistují žádné univerzální možnosti.

Výběr trubek

Každý materiál má své vlastní vlastnosti, které ovlivňují jeho výkon. Při výběru potrubí pro vázání kotelny věnujte pozornost jejich tepelným izolačním vlastnostem, jakým potížím může při montáži vzniknout potřeba a zda je cena výrobků pro vás správná.

Zvažte nejoblíbenější řešení:

Kotle na tuhá paliva

Konstrukce zařízení a jeho provozní princip ovlivňuje připojení k topnému systému. Je třeba poznamenat, že současné páskování tuhého paliva a elektrického kotle má své vlastní nuance, což ovlivňuje jejich provoz a výkon.

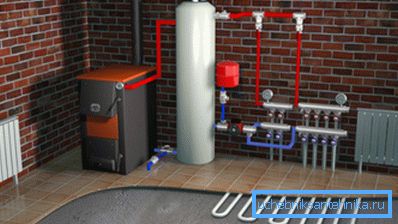

Zvažme podrobněji, jak by měl být kotel na tuhá paliva svázán s vlastními rukama:

1. Teplota zpátečky nesmí být nižší než "rosný bod" nebo 55 ° С. V opačném případě bude velké množství kondenzace. Z tohoto důvodu doporučujeme provést páskování dvojitého kotle na tuhá paliva s mědí, což je mnohem lepší než polypropylen. Má lepší tepelnou vodivost, takže sníží množství kondenzátu.

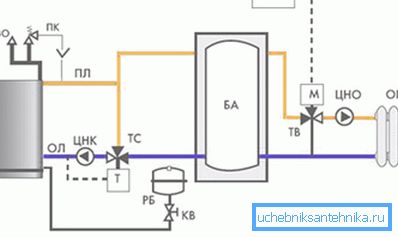

1. V případě potřeby můžete připojit několik kotlů k jedné síti, což bude vyžadovat dodatečné vybavení.. Například při připojení dvou dřevěných kotlů na tuhá paliva bude potřebný tepelný akumulátor. Tento systém byl již dlouho používán na Západě, což vám umožňuje ušetřit přebytečné teplo ve speciální nádrži, připomínající termosku. Když teplota chladicí kapaliny klesne, teplo se začíná vystupovat z nádrže. Také je nutné v tomto případě zajistit dva ventily - termomixační, tepelný nosič zabraňující přehřátí a podvratné. I když instalace tepelného akumulátoru bude vyžadovat dodatečné náklady, nakonec všechny investice budou platit za sebou poměrně rychle kvůli úsporám paliva.

1. Použití pro páskování polypropylenových trubek je za určitých podmínek možné.. Například by měly být tepelně odolné a zesílené, protože chladicí kapalina bude mít vždy teplotu vyšší než 60 ° C. Dobře osvědčené výrobky s optickým vláknem s hliníkovou tyčí. Současně pokyny k instalaci nevyžadují, jako u mědi, použití elektrické izolace a uzemnění.

Plynové zařízení

V tomto případě neexistují žádná hotová řešení, protože vše závisí na použití zařízení na ohřev vody a počtu jednotlivých topných systémů.

Níže vám nabízíme doporučení odborníků:

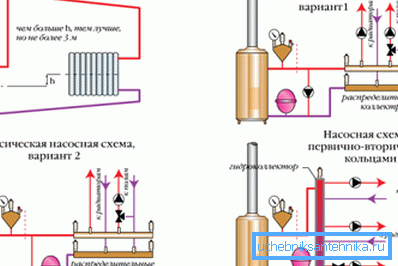

1. Vyhřívaná podlaha a radiátory. V tomto případě by plynový topný kotel měl být napojen striktně pomocí hydraulické jehly nebo rozdělovače rozvodu vody. Kotel ohřívá chladicí kapalinu a cirkulační zařízení, které je v ní instalováno, natlakuje přímo z oblasti do kolektoru. Po šipek se pro každý topný okruh použijí přídavná oběhová čerpadla.

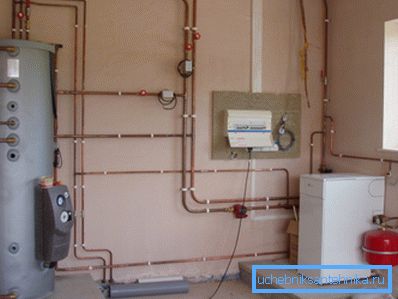

1. Spojení stěnového zařízení s měděnými trubkami se provádí podle vypočítaného průřezu potrubí. Totéž platí pro polypropylenové trubky. Pokud však pro topení 60 m2 průřezu měděného potrubí je 20 mm, musí být průměr polypropylenu v rozmezí 25-32 mm.
2. Instalace akumulační nádrže je inovace, ale zatím se nerozšířila. V tomto případě se doporučuje použít pro připojení kotelního podlahového kotle v případě použití litinových jednotek. Oni mají strach z prudkého poklesu teploty a akumulátor tepla umožňuje vyhlazení těchto špiček.

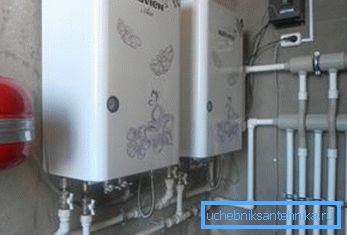

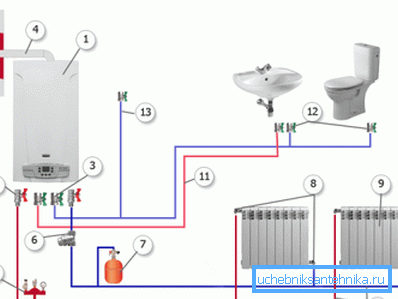

3. Pro vázání namontovaného plynového kotle se dvěma okruhy není třeba žádné další vybavení. Design a tak plně vybavené. Stačí připojit zařízení k radiátorům vytápěcího systému doma. Při navázání plynového nástěnného kotle s jedinou smyčkou z polypropylenu do vytápěcího systému doma se práce provádí podobným způsobem. Pouze v tomto případě je zohledněn pouze topný systém.

1. U venkovních modelů je obvykle nutné instalovat další vybavení. Například pro dvojitý okruh budou potřebovat cirkulační čerpadla, hrubé a jemné filtry, expanzní nádoba. Mohou být také nutné instalovat a hydraulické šipky.

Tip: Pokud je k vytápěcímu systému připojen plynový plynový kotel s jedinou smyčkou volatilního typu, musí být instalován bypass, který bude řídit cirkulaci chladicí kapaliny, která by neměla být po výpadku elektrického proudu ukončena.

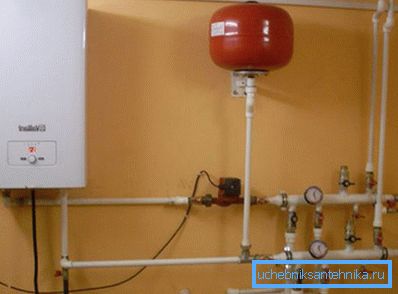

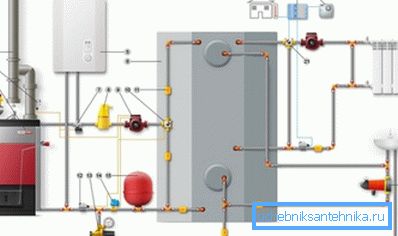

Kotle na dříví a elektřinu

Vazba zařízení se provádí paralelně a postupně. To je nezbytné pro zajištění trvalého ohřevu chladicí kapaliny v systému.

Chcete-li to provést, proveďte následující kroky:

1. Hlavním zdrojem tepla je kotle na tuhá paliva. Mělo by zajistit normální ohřev chladicí kapaliny po celý den.
2. Při nočním spádu a po vyhoření paliva by se elektrický kotel měl automaticky zapnout a pokračovat v ohřevu chladicí kapaliny v systému, dokud se hlavní kotel nezapne.

Existuje několik způsobů, jak to dosáhnout, ale hlavním je použití ejektoru. V takovém případě musí být kotel instalován pod malým úhlem, potom nebude docházet k reverzaci cirkulace chladicí kapaliny.

Tip: Stejná metoda může být použita při vázání ohřevu vytápění kotle na pelety.

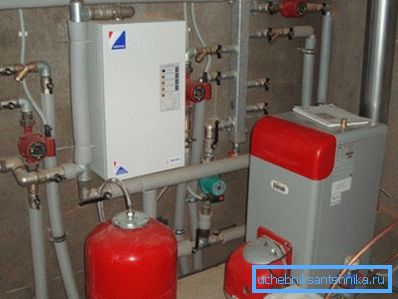

Dieselový kotel

V tomto případě je třeba zajistit dodatečné vybavení, které zajistí stabilní cirkulaci chladicí kapaliny a normální provoz topného systému:

• expanzní nádoba;
• cirkulační čerpadlo - nastavte na zpětné vedení;
• kolektor vody - potřebný, pokud je kotel určen k ohřevu velké plochy, několika podlaží nebo různých topných okruhů.

Tip: Při vázání palivové nádrže zohledněte instalaci palivového čerpadla a zásobníku.

Připojení kotle na tuhá paliva a naftový motor je možné v jednom okruhu, sběr v sérii. Hlavním zdrojem tepla je zařízení na tuhá paliva, když začne intenzita ohřevu chladicí kapaliny klesat, aktivuje se topení naftového motoru.

Nejnovější modely jsou vybaveny veškerou potřebnou automatikou, takže při správných nastaveních bude zásah do procesu operátora minimální. Před instalací je nutné provést předběžný výpočet potrubí zařízení s tepelným akumulátorem.

Závěr

Provoz každého topného systému pro domácí nebo průmyslové zařízení závisí na správném páse zdroje tepla, v tomto případě na topném kotli. Neexistují žádné univerzální schémata, takže v každém případě je nutné provést předběžný výpočet.

Je třeba vzít v úvahu počet topných okruhů, instalace kotle - na podlaze nebo na stěnu, stejně jako další faktory. Pokud máte pochybnosti o sobě, je lepší vyhledat pomoc techniků topení. Video v článku vám pomůže najít další informace k tomuto tématu.
