Jak správně připojit topné těleso: typy a funkce
Pokud nevíte, jak správně připojit radiátory, neměli byste tento typ práce používat, aniž byste se seznámili se základními pravidly a doporučeními. V tomto přehledu budeme zvažovat hlavní typy komunikací, popsat jejich vlastnosti a popsat, jak správně instalovat bez vnější pomoci a přilákat specialisty.
Tento proces je velmi důležitý a případné chyby mohou vést k velkým problémům poté, takže se nepokoušejte dostat do práce, dokud nerozumíte tomuto tématu.
Typy radiátorů
Především byste měli koupit topné prvky, v současné době existují čtyři hlavní možnosti na trhu, budeme zvažovat každý z nich:
| Litina | Tradiční verze, která se používá více než sto let. Výhody, vysoká spolehlivost a dlouhá životnost prvků lze rozlišovat, mezi nedostatky patří velká hmotnost radiátorů, nepatrný vzhled a potřeba pravidelně natírat povrch, navíc tato možnost má nejnižší rozptyl tepla |
| Ocel | Dobrou volbou, jejíž hlavní výhodou je dosažitelná cena a dobrý přenos tepla, mohou být konstrukce provedeny ve dvou verzích - ve formě trubkových a panelových konstrukcí. Nevýhody zahrnují koroze materiálu v nepřítomnosti kapaliny v systému a nízká odolnost vůči hydraulickým nárazům. |
| Hliník | Jedna z nejoblíbenějších možností dnes, která má spoustu výhod: nízké náklady, vysoká rychlost vytápění, dobré vlastnosti a atraktivní vzhled. Nevýhody jsou vysoké nároky systému na kvalitu chladicí kapaliny a potřebu pravidelného uvolňování každého chladiče. |
| Bimetal | Konstrukce je rám z ocelových nebo nerezových trubek a vnější část se liší od hliníkové slitiny s vysokou pevností. Díky tomuto designu jsou výrobky velmi silné a odolné, životnost těchto radiátorů je od 30 do 40 let. Jedinou významnou nevýhodou jsou velmi vysoké náklady. |
Dávejte pozor! Při výběru konkrétní možnosti doporučujeme konzultovat s odborníky, zejména pokud jsou práce prováděny v bytě s ústředním vytápěním. Někdy může přijít jen určitá možnost.
Funkce připojení
Před připojením radiátorů musíte zvolit optimální schéma, protože tento faktor je velmi důležitý. Důležité je také provádět práci v souladu se všemi požadavky této technologie, aby všechna spojení byla spolehlivá.
Diagramy připojení potrubí
Budeme zvažovat čtyři hlavní možnosti, jelikož jsou ty, které se nejčastěji používají a osvědčily se, přestože každá z nich má své vlastní charakteristiky:
- Možnost připojení ze strany na stranu Je velmi často využíván v městských bytech, má dobrou reputaci a umožňuje konstrukci pracovat se zanedbatelnými ztrátami jmenovitého výkonu. Výhoda shrnutí komunikace na jedné straně může být považována za výhodu této možnosti, je zvláště výhodná ve větvích systému.

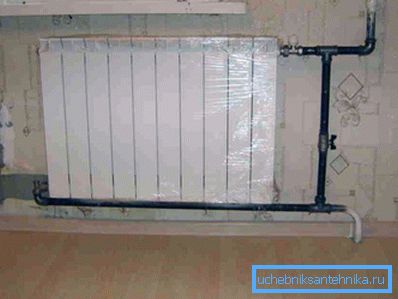

- Diagonální schéma To je považováno za nejvíce racionální a efektivní specialisty, protože tato možnost umožňuje distribuovat teplotu chladicí kapaliny rovnoměrně po celé ploše chladiče. Napájecí potrubí je připojeno k horní ose konstrukce a výstup je připevněn ke dnu, zlepšuje cirkulaci kapaliny a snižuje zatížení napájecího zařízení.
- Pokud potrubí běží po podlaze, pak bude nejjednodušším řešením spodní připojení, když jsou vstupní i výstupní linky připojeny k dolní ose z protilehlých stran. V tomto případě bude tepelná ztráta 12-13%, proto doporučujeme přidat jeden okraj do radiátoru, aby se tento faktor vyrovnal.

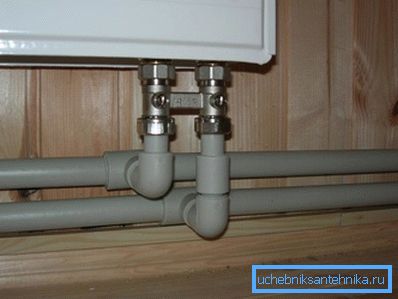

- Spodní připojení používá se v případech, kdy jsou potrubí pod podlahou a jsou zobrazeny v místě instalace chladiče. Nejdůležitější výhodou tohoto řešení je úplná absence potrubí v místnosti, což je velmi důležité při realizaci některých projektových projektů. Z nevýhod lze uvést významné tepelné ztráty (až 20%), takže je přidáno další na každých pět žeber.
Doporučení pro práci
Nyní zvážíme správné připojení radiátoru:
Dávejte pozor! Nezapomeňte, že než začnete pracovat na odvodnění vody ze systému, pokud je to byt, pak nejlepší období opravy bude v létě, kdy dojde k poklesu chladicí kapaliny a nemusíte kontaktovat veřejné služby účelně.
- Nejprve je nutné demontovat starý radiátor, pokud existuje. Není potřeba přesnosti, protože sloučeniny jsou často rezavé a prostě je třeba je odtrhnout.
- Když děláte vlastní práci, nezapomeňte se postarat o nákup těsnících materiálů - lnu a speciální pasty.
- Poté je nutné zavřít další otvory - víko je přišroubováno do spodní části a jeřáb Mayevský, který bude později použit pro zvedání chladiče, je našroubován do horního. Niť je zhutněna lnu - je vinutá podél okraje, potřebujete 5-6 otáček, s navíjením na pravý závit ve směru hodinových ručiček a na levém závitu - proti.

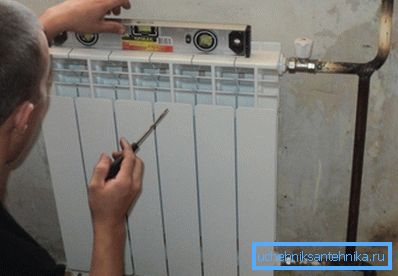

- Je nutné odhadnout umístění chladiče a označit místo, kde je třeba připojit konzoly. Pokyny pro provádění těchto prací jsou jednoduché: do nich je vyvrtán otvor, do něhož je držák přišroubován, pak byste měli zkontrolovat polohu akumulátoru v úrovni, přičemž zkreslení držáků je třeba mírně ohýbat.
Dávejte pozor! Pro zajištění spolehlivosti je každý chladič namontován na třech konzolách - dvě v horní části a jedna v dolní části, u radiátorů s velkou šířkou je nutné přidat jeden prvek do každého řádu.
- Nyní zjistíme, jak připojit topný radiátor, obvykle je umístěn kohout mezi trubkou a baterií, takže v případě potřeby můžete konstrukci odříznout a vyjmout produkt k opravě nebo výměně. Jeřáb je spojen stejným způsobem jako dopravní zácpy: lano je navinuta a prvek je opatrně přišroubován.

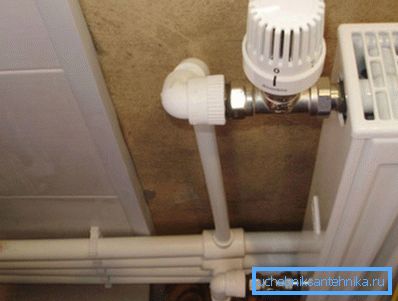

- Chcete-li zlepšit výkon systému, doporučujeme nainstalovat termostat na každém radiátoru, umožní vám nastavit teplotu v místnosti, ale aby projekt pracoval co nejúčinněji, je před baterií umístěn speciální jumper, nazývaný bypass. Můžete si vybrat systém, který reguluje teplotu denní doby a dnů v týdnu, což je velmi výhodné.
- Posledním krokem procesu je kontrola kvality provedené práce. K tomu je systém naplněn kapalinou a všechny klouby jsou pečlivě zkontrolovány na netěsnosti, je-li vše normální, práce lze považovat za úspěšně dokončené.
Závěr
Je na vás, abyste se rozhodli, které připojení radiátoru je nejlepší pro váš domov, je důležité, aby to bylo provedeno správně a všechna připojení byla spolehlivá. Video v tomto článku podrobněji popisuje tento proces a dotkne se některých odstínů, které by neměly být zapomenuty.
