Jak si vyrobit kotel na tuhá paliva sami: vodítko k akci

Chcete-li vědět, jak s vlastními rukama dělat topné kotle na tuhá paliva, pak jste šli na správnou adresu a ačkoli nebudeme uvažovat o všech možných možnostech, pochopíte podstatu takové instalace. Samozřejmě nemůžeme zaručit nezvykle vysokou účinnost, ale při správném nastavení klapky napájení kyslíkem a nastavení tahu můžete určitě získat topný okruh o 65%.

Materiály, sestavy a sestavení tohoto zařízení budou uvedeny krok za krokem k vám níže a navíc můžete sledovat tematický videoklip.

Kotle na tuhá paliva

Poznámka: Toto zařízení má mnoho společného se známými pro většinu čteček, ale zároveň rozdíly, na jejichž principu vydává teplo, činí z něj zcela odlišné zařízení.

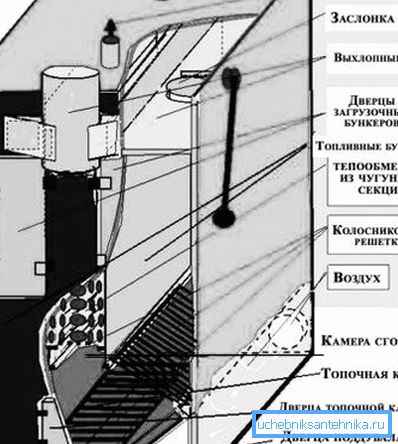

Hlavní komponenty konstrukce

• Seznam hlavních prvků obsahuje palivovou komoru, ve které spaluje tuhá paliva.. Tato komora je nutně vybavena mřížkou, přes kterou je dodáván kyslík, který je nezbytný pro spalovací proces.
• Potřebujeme také trubkový výměník tepla nebo jinou vodní nádrž vyrobenou z žáruvzdorné oceli nebo litiny. - Tento prvek se často nazývá vodní plášť.
• Systém škrtící klapky je zapotřebí k nastavení průtoku čerstvého vzduchu a uzavření trakčních kanálů po útlumu. - v konvenční troubě jsou tyto funkce prováděny dveřmi dmychadla a brán (pohled).
• No a samozřejmě komín, který je nezbytný pro odstranění spalovacích produktů (kouř) a pro vytvoření tahu v palivovém prostoru.
• Všechny tyto uzly jsou tvořeny ocelovým pouzdrem.

Poznámka: Aby bylo zajištěno rovnoměrné vytápění místnosti i při útlumu paliva, doporučuje instalace tepelného akumulátoru nad kotlem. Jedná se o ocelovou konstrukční kapacitu, kde se během činnosti jednotky soustřeďuje teplo.

Kromě nádrže na teplou vodu je nad zásobníkem tepla vybaven zásobník z nerezavějící oceli. Tento uzel není povinný, ale přitom poskytujete druhý okruh, to znamená, že je dvoukruhový.

Materiály a nástroje

• Abychom s vlastními rukama sestavili vytápěcí kotel na tuhá paliva, budeme potřebovat určité nástroje a samozřejmě materiály, mezi nimiž se nejprve označí plech o tloušťce nejméně 5 mm.
• Potřebujeme také kovový roh, vodní ocelové trubky (nejlépe bezešvé) a rošt z litiny.
• Ohřívač a popelář budou potřebovat dveře, stejně jako klapky škrticí klapky, plech z nerezové oceli pro akumulátor tepla a nádrž na horkou vodu, pískový (lomový) písek (prosetý).

• Z nástrojů, které samozřejmě nemůžete udělat bez plynu a s výhodou elektrického svařování, které lze připojit doma.
• U brusky, to znamená, brusky s disky pro řezání kovu.
• Také budete potřebovat elektrickou vrtačku s celou sadou vrtáků, kleští, konstrukční úrovně, ocelovým měřicím koutkem a metrickým páskem s pravítkem.

Montáž

Nejvíce zatížené místo je technicky reprezentováno spalovací komorou, kde teplota vzduchu při spalování uhlí může dosáhnout 1000 ° C. Ale je to základ celé struktury.

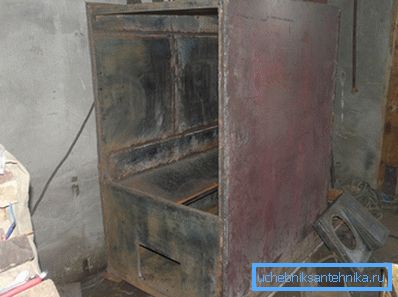

Pokud tedy nemůžete nikde najít plachtu z odolné oceli, je nejlepší, abyste tuto komoru zdvojnásobili. To znamená, že vytvoříte spodní, horní, zadní a boční stěny ve dvou vrstvách - nejprve shromáždíte kostku a pak ji pokládejte jinou vrstvou a snažte se co nejpřesněji přizpůsobit všechny rozměry.

Pro usnadnění takové práce je nejlepší použít kovový pracovní stůl nebo jen jakýkoli stůl, na kterém můžete stříhat a vařit plechy.

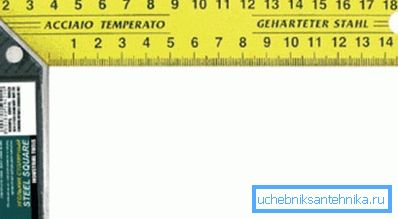

Pokud se na kresbu podíváte pozorně, uvidíte tam označení parametrů, které jsou uvedeny v milimetrech. Přenesete je na ocelový plech s měřícím úhlem a ocelovým pravítkem.

Při řezání kovu nezapomeňte, že vyřezávaný disk může mít tloušťku od 1,0 do 1,8 mm (v závislosti na značce), proto je třeba zachovat přesné rozměry, neřízené podél linie, ale blízko k ní, ale takže po řezu nebylo vidět.

Nejlepší je objednat montáž výměníku tepla, zejména ze systému propojených trubek, odborníkům, aby se později nevyskytly okolnosti vyšší moci ve formě úniku. Můžete také objednat z nerezové nádrže akumulaci tepla a TUV.

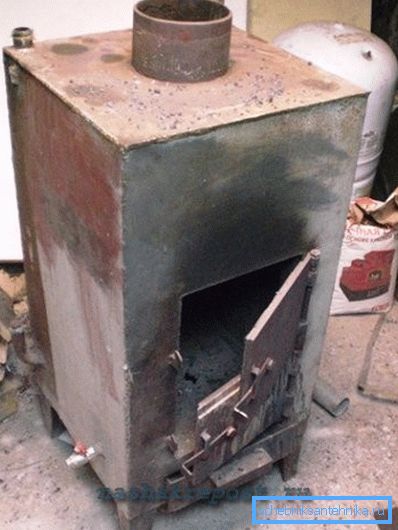

Jak jste pochopili, taková konstrukce bude mít dostatečně velkou hmotnost, takže kotle na tuhá paliva s vlastními rukama se nejlépe shromažďují v místě jejich instalace, takže není třeba přepravovat. Pod základem jednotky by měla být nalít betonové základy (pokud není) nebo vyrobit ze šamotových cihel.

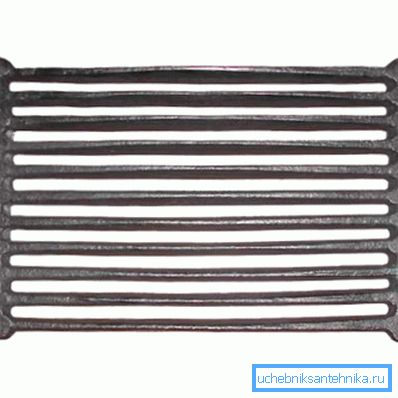

Rošt je položen na vodítka a potom je namontován výměník tepla. Žebra jsou přivařena k palivové komoře. Poté zůstává pouze struktura pokryta kovovými plechy (stěnami a horní části) a mezi stěnami vyléváme umělý písek, který drží a hromadí teplo.

Závěr

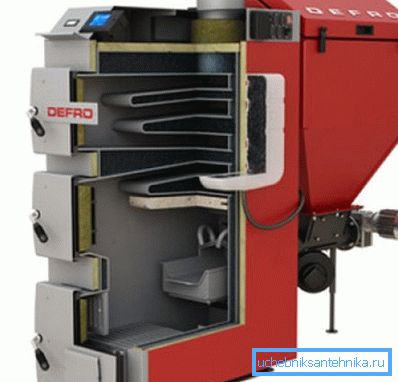

Ačkoli nedosáhnete efektivity, jako je továrně montovaný kotel, ale jeho cena bude o několik řádů nižší, i když některé uzly jsou vyráběny třetími řemeslníky. Nedělejte si starosti - při sestavování takové jednotky nejsou žádné nepřekonatelné potíže - úspěch vám!
