Jak samostatně vypočítat počet sekcí radiátorů

Abyste správně vypočítali počet sekcí topného tělesa na pokoj, nestačí, abyste jednoduše určili celkový počet úseků na určitou oblast, zde je třeba vzít v úvahu další parametry. Za prvé, jinými parametry míníme specifický tepelný výkon zařízení, stejně jako jeho umístění, které může přímo ovlivnit tepelné ztráty v místnosti.

Řekneme vám, jak můžete provést výpočty podle oblasti domu (kvadraturní) nebo jejího objemu (krychlová kapacita), a navíc ukážeme videoklip na toto téma.

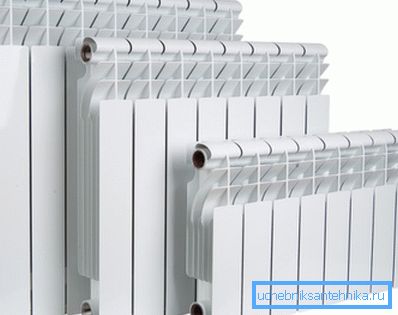

Bimetalické radiátory různých velikostí

Metody výpočtu

Něco o radiátorech

Klasický litinový radiátor
  • Jelikož kov pro výrobu ohřívačů je používán jinak, pak jejich síla samozřejmě bude také odlišná, Kromě toho to přímo ovlivňuje velikost sekcí.
  • Při výpočtu počtu sekcí litinových radiátorů byste měli okamžitě rezervovat, aby tato zařízení byla přijatelnější u domů s centralizovaným vytápěním, kde je chladicí kapalina pravidelně dodávána, ale není v souladu s mikroklimatem vašeho bytu. Proto je pro vás důležité udržet co nejdále dosažené teplo a pro to je ideální volba litiny, kromě toho je průtok na jeden úsek mnohem vyšší než průtok jiných kovů, což je mimořádně nevýnosné při nezávislém ohřevu.
Bimetal
  • V případě nezávislého vytápění, samozřejmě, je nejlepší použít bimetal - Jedná se o zařízení, ve kterém jsou stěny vyrobeny ze dvou kovů - vnitřní oceli a hliníku nahoře, což současně kombinuje schopnost odolat vysokému tlaku a současně velmi rychle uvolňuje teplo do místnosti. Samozřejmě, že cena takovýchto radiátorů je vyšší než u litiny.
  • Je možné, že v prodejně budou nabízeny hliníkové radiátory, ale to bude s největší pravděpodobností stejné bimetalové, protože zde nejsou vyrobena zařízení vyrobená z čistého hliníku, i když mohou být dováženy z Evropy. Ale mají velmi vysoké náklady a neodolávají vysokému tlaku, navíc pokyny stanoví, že do chladicí kapaliny je vždy přidána speciální kapalina.
Ocel
  • Můžete si také koupit typ panelu z ocelových radiátorů, který také velmi rychle vydává teplo a zpravidla se používá pro autonomní vytápění. Taková zařízení však nejsou vyráběna v podobě sekcí, ale ve formě panelů, proto je třeba vypočítat jejich počet, budete potřebovat konkrétní sílu každého z nich, což je uvedeno v pasu.

Poznámka: Při instalaci topení vlastním rukama je mimořádně nežádoucí instalovat radiátory z různých kovů v jednom okruhu, zejména pokud jde o kombinaci hliníku a litiny, aby se zabránilo oxidačnímu procesu.

Výpočet plochy

Poznámka: Nejzávažnějšími zdroji nachlazení v normálně zahřáté místnosti jsou okna a dveře, ale dveře mohou být pevné, tlusté a bez nejmenších štěrbin, zatímco okenní sklo se nemůže ohřívat, dokonce i vícedílné balení. Proto, aby bylo možné přesněji vypočítat počet sekcí, musíte pod každým oknem navrhnout topné zařízení - tím vznikne něco jako vzduchová clona, ​​která odděluje průtok studeného vzduchu.

Cirkulace vzduchu z chladiče pod oknem

Pro standardní výšku místností, kde jsou stropy o výšce 240-260 cm, je velmi snadné a rychlé vypočítat části radiátorů, ale potřebujete měřit prostor místnosti nebo celý dům.

Mluvíme o standardní výšce objektu, proto se spoléháme na SNiP 2.04.05-91 * (namísto SNiP 2.04.05-91), je zapotřebí 100 W tepelné energie na každý čtvereční metr místnosti. Představte si, že je třeba zařízení nainstalovat do místnosti 3.56.5 = 22.75 m2, to znamená, že jeho výkon by měl být 22,75 * 100 = 2275 W = 2,275 kW.

Pokud se jedná o panelový radiátor, pak si jednoduše vybereme zařízení s nejvhodnějším výkonem, například 2,3 nebo 2,5 kW (je lepší se zaokrouhlovat, aby bylo dosaženo marže), ale úseky by měly být počítány. Proveďte zkušební výpočet - u bimetalových baterií je jedna část asi 160 až 180 wattů.

Měříme však průměrnou hodnotu - 170 W nebo 0,17 kW (výkonnost sekcí musí být uvedena v technickém pauze od výrobce). Takže musíme rozdělit celkovou potřebnou energii pro prostory o 0,17 a v této situaci budeme mít 2,275 / 0,17 - 13,38, a pokud je toto číslo zaoblené, dostaneme 14 kusů.

Mohou však být zvýšené tepelné ztráty v interiéru, například může to být prostor s balkonem, který se používá pravidelně, pak by měl být celkový výkon zvýšen o 15-20%, a to by mělo být provedeno, když chcete zavřít radiátory s dekorativní mřížkou nebo skrýt ve výklenku. To znamená, že má stejnou plochu 22,75 m2, budete muset vynásobit toto číslo ne 100%, ale o 115% nebo 120% a z této částky vypočítat vytápění radiátoru.

Výpočet podle objemu

Montážní práce. Foto

Pokud však vypočítete počet sekcí radiátorů pro SNiP 2.04.05-91 *, založené na kapacitě místnosti, zůstane princip výpočtu přibližně stejný, změní se pouze původní údaje

Pokud jde o panelové domy, jeden kubický pokoj vyžaduje 41 W, ale pokud dům nebo byt splňuje moderní standardy izolace, stačí 34 IT / m3. Pokusíme se provést výpočty ve stejné oblasti 22,75 m2, pouze výška stropů bude 3,0 m (vyšší než standard), stejně jako stejná tloušťka průřezu. (Viz také článek Jak vybrat bimetalické topné tělesa: funkce.)

Objem místnosti tedy bude v tomto případě 3,5 * 6,5 * 3,0 = 68,25 m3, pak v panelovém domě potřebujeme 68.25 * 41 = 2798.25 W nebo jej zaokrouhlit na 2,8 kW. Pak pro tuto místnost potřebujeme 2,8 / 0,17 × 16,47 nebo 17 kol bimetalového kola. Pro dobře izolovaný pokoj budete potřebovat 68.25 * 34 = 2320.5 W, pak 2320.5 / 170 = 13.65 nebo 14 sekcí jsou zaoblené.

Ale pro výpočet počtu radiátorů můžete jednoduše rozdělit úseky o počet oken, ale v každém případě musí být vybaveny topnými zařízeními, i když mají různé rozměry, takže tepelné ztráty se nezvyšují.

Poznámka: Je třeba říci, že existují i ​​nejpřesnější výpočty, které berou v úvahu nejen plochu / objem místnosti a tepelnou kapacitu radiátorového úseku, ale také řadu různých koeficientů. To zahrnuje konkrétní teplotu, která je v této místnosti potřebná, rychlost zasklení oken (jednoduché, dvojité nebo trojité zasklení), tepelná izolace (slabá, střední, vysoká), která odpovídá ploše oken a podlahy a podobně. Takové výpočty jsou však nezbytné pro specializované prostory, například pro instalaci mikroklimatu do skladů muzea nebo do některé laboratoře.

Závěr

Nezapomeňte, že výkon určený výrobcem pro sekce je často převzat z maximální teploty chladicí kapaliny, a proto jej lze nazvat nadhodnocenou. Na tomto základě se zaokrouhlení vždycky děje velkým způsobem a někdy, zvláště v chladných oblastech, se přidává další oddíl.
