Jak připojit vytápěcí baterii v soukromém domě
Účinnost topného systému závisí na řadě faktorů, včetně připojení baterií je velmi důležité. Koneckonců, pokud je připojení nesprávné, část chladiče může zůstat chladná i při vysoké teplotě chladiva. Proto se v tomto článku podíváme na správné připojení radiátorů a v jakých případech, jaká schémata by měla být použita.
Funkce připojení
Způsoby připojení radiátorů

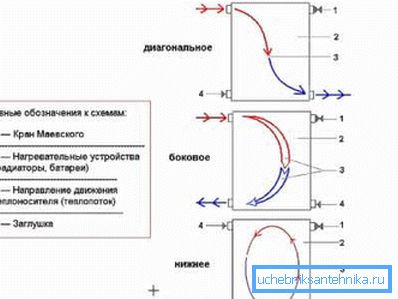

Při konstrukci topných systémů v soukromých domech se používají následující metody připojení:
| Jeden způsob | V tomto případě je přívodní potrubí připojeno shora a zpětné potrubí je připojeno ze stejného úseku dolů. Toto schéma zapojení topné baterie umožňuje rovnoměrné zahřátí topného tělesa. Nicméně, pokud má akordeon velký počet sekcí, dojde k významným ztrátám tepla, resp. Je lepší použít jiné možnosti připojení. |

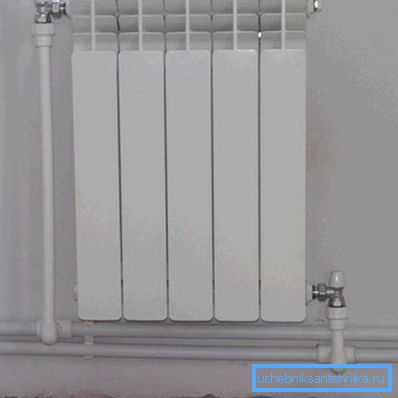

| Sedadlo a spodní část | Tato metoda je vynikající volbou, když jsou potrubí v podlaze. Připojení se provádí na trubkách umístěných ve spodní části konstrukce v opačných částech. Nevýhodou této metody je nízká účinnost, protože tepelné ztráty mohou dosáhnout 15%. |
| Diagonální | Používá se při připojení zařízení s velkým počtem sekcí. Jak je snadné odhadnout, přívodní potrubí je v tomto případě připojeno shora a odtokové potrubí je zespodu, v opačném řezu. Tento schéma připojení radiátorů v soukromém domě přispívá k rovnoměrnému rozdělení chladicí kapaliny a maximálnímu přenosu tepla ze zařízení. |
Dávejte pozor! Při použití termostatu pro vytápění paralelně s chladičem musí být proveden bypass. To vám umožní nastavit stupeň ohřevu přístroje.
Jak vidíme, způsoby připojení radiátorů závisí na řadě faktorů, jako je metoda kladení potrubí, výkon zařízení atd. Zvláště je typ systému velmi důležitý. Budeme se bavit o typech vytápěcích systémů níže.
Typy systému
Na zařízení topných systémů se používají dvě schémata:
- Jedna trubka - je nejjednodušší, protože chladicí médium cirkuluje přes jediné potrubí, ke které jsou zapojeny sériově ohřívací zařízení. Jeho nevýhodou je to, že neumožňuje regulaci toku tepla. Proto přenos tepla odpovídá konstrukčnímu poměru stanovenému během návrhu. Tato schéma je používána v malých systémech, protože s velkou délkou potrubí a velkým počtem radiátorů se zařízení nerovnoměrně zahřejí.

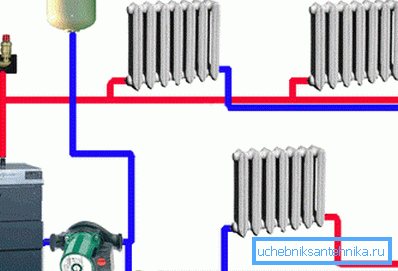

- Dvojitá trubka - její význam spočívá v tom, že horká voda protéká jednou trubkou a chlazená voda se vrací přes kotle k jinému.. Připojení radiátorů v soukromém domě se v tomto případě provádí paralelně. Výhodou tohoto zařízení je rovnoměrné zahřívání sekcí a také možnost nastavit přenos tepla. Mezi nedostatky lze vyvodit pouze potřebu většího počtu potrubí, respektive nákladů na výstavbu.
Je třeba poznamenat, že bez ohledu na typ systému lze připojení radiátorů k vlastním rukama provést dvěma způsoby:
- Podle vertikálního schématu je topné zařízení připojeno ke svislé stoupači, ze které se provádí vedení k radiátorům.
- Podle horizontálního schématu je chladiva rozváděna horizontálními potrubími.
Výběr schématu připojení radiátorů závisí na zvláštnostech domu. Například pokud obydlí obsahují více podlaží, spojení je realizováno ve svislém vzoru.
Výběr místa
Při rozhodování o správném připojení topné baterie je nutné určit umístění topných těles. Faktem je, že funkcí radiátorů je nejen vytápění prostor, ale také vytvoření tepelného štítu, který zabraňuje průniku nachlazení do místnosti. Z tohoto důvodu jsou instalovány pod okenními okny.
Z toho vyplývá, že topná zařízení musí být instalována v místech s největšími tepelnými ztrátami. Před tím, než se rozhodnete pro způsob připojení, je proto nutné vytvořit schéma s jejich umístěním.
Kromě toho je důležité správně určit instalační vzdálenost, která umožní maximální přenos tepla ze zařízení. Takže tyto vzdálenosti by měly být následující:
| Ze spodního okraje parapetu | 100 mm |
| Z podlahy | 120 mm |
| Ze zdi | 20 mm |
Nedoporučuje se porušovat tato pravidla.

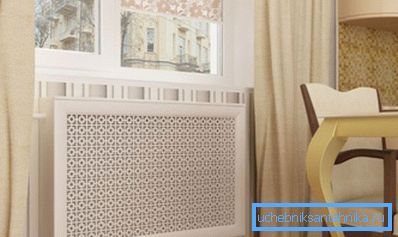

Dávejte pozor! Parapet by neměl zablokovat nebo zablokovat ohřívač, protože to výrazně sníží účinnost výroby tepla. V některých případech však mohou být radiátory pokryty grily. Nejčastěji se to děje, když se topná zařízení nezapadají do vnitřku místnosti.
Montáž
Připojte topnou baterii by měla být v teplé sezóně, aby zůstal v zimě bez topení. Proto je nutné předem zakoupit všechny součásti, abyste mohli rychle vykonat veškerou práci.
Dávejte pozor! Tepelné zařízení je možné získat teprve poté, co se provede plán topení. To vám umožní zvolit správné umístění spojovacích trubek. Kromě toho musíte nejprve vypočítat jejich sílu, jak se to dělá, můžete se na našem portálu dozvědět.
Pokračujte po instalaci potřebné po dokončení místnosti.
Pokyn je následující:
- Pokud je výměna starých radiátorů prováděna v interiéru, je nutné nejdříve demontovat prvky staré konstrukce.
- Poté je nutné určit polohu konstrukční polohy a na zdi vytvořit odpovídající značky. V takovém případě musíte použít úroveň konstrukce tak, aby byla struktura instalována přesně.
- Pak je třeba opravit vlastní držáky pomocí hmoždinek.
- Poté by mělo být zařízení instalováno na držáky podle pokynů, které jsou obvykle součástí radiátorů.

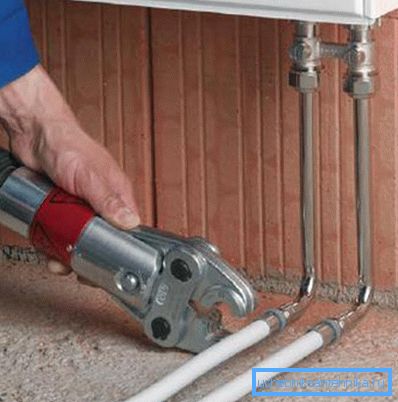

- Po instalaci zařízení je nutné je připojit k potrubí. Tato operace závisí na typu potrubí. Pokud je například potrubí provedeno plastovými trubkami, jsou radiátory připojeny pomocí speciálního upevňovacího prvku - "American".

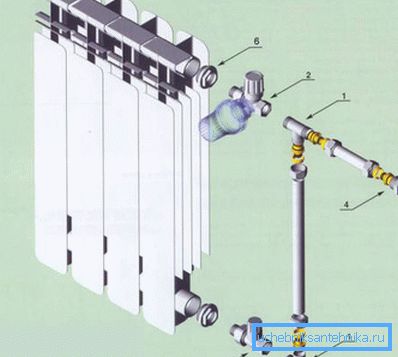

V této fázi jsou instalovány kulové kohouty, stejně jako jeřáby Mayevsky. Je třeba poznamenat, že při použití topné baterie se spodním připojením není nutné provádět obtok a instalovat regulační ventily. Druhý typ je zpravidla používán ve dvou trubkových systémech s diagonálními a bočními spáry.
Při montáži ventilů je třeba dbát na to, aby byl zajištěn snadný přístup, i když jsou samotné radiátory uzavřeny.
- Na konci práce můžete systém naplnit chladivem a provést tlakové zkoušky.
Dávejte pozor! Při projektování a instalaci vytápění musíte splňovat požadavky, které obsahují SNiP 3.05.01-85.
Zde jsou ve skutečnosti všechny hlavní funkce pro připojení topných baterií.
Závěr
Samotné spojení radiátorů není velkým problémem. Aby systém byl účinný, je třeba nejprve správně vypracovat jeho schéma. Za tímto účelem je třeba vzít v úvahu řadu faktorů, a proto by se příprava projektu měla provádět velmi pečlivě.
Z videa v tomto článku můžete získat další informace o tomto tématu.
