Jak připojit topné těleso: jednorázové a dvoutrubkové

Ti, kteří se rozhodli navrhnout a implementovat zařízení pro vytápění domu osobně, budou muset zpracovat všechny detaily procesu. A pokud se pro odborníky se zkušenostmi s takovými pracemi všechno zdá jednoduché, začátečníci budou mít mnoho otázek, například o tom, jaké materiály a vybavení je třeba použít. Budeme hovořit o správném připojení ohřívače - baterie.

Přenášení

Obecné informace o topných systémech

Je důležité nejdříve rozhodnout, jak vzájemně propojit radiátory. V jazyce specialistů je nutné rozhodnout, které z možností použití páskových topných zařízení.

Pro všechny typy topných systémů existují dva způsoby kladení potrubí:

  • Jednoduchá trubka;
  • Dvě trubky

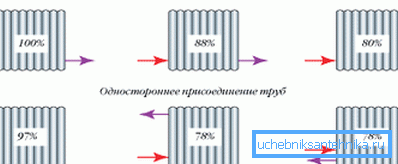

Dvě možnosti: oboustranné a jednostranné uspořádání topného potrubí

Návrh jednoho potrubí

Systémy, ve kterých je doprava horké vody jako chladicí kapaliny prováděna na stejné trati, jsou méně účinné z těchto důvodů:

Užitečný vzorec pro ty, kteří právě plánují
  • Prakticky neumožňují regulaci ohřevu samostatného zařízení;
  • Vzhledem k tomu, že vzdálenost od zdroje nosiče tepla stoupá, jeho teplota postupně klesá a poslední radiátor v okruhu se může zhoršit nebo dokonce úplně chladno;
  • V případě nouze v jakékoli části sítě je nutné topení zcela vypnout.

Pro vaše informace! Jedinou výhodou tohoto typu rozvody topení potrubí ve srovnání s dvou trubky - jeho nízká cena.

Takové jednorázové topné systémy se používají hlavně ve výškových budovách s centralizovaným zásobováním teplem pro spotřebitele.

Schéma dvou trubek

V soukromém sektoru vytvářet nezávislé topné systémy (na jedné straně spotřebiteli) nejčastěji dvojvodičové potrubní systémy:

  • Jedna z trubek dodávajících chladicí kapalinu do zařízení;
  • Druhá položka je pro návrat k tepelnému zdroji tepla (kotel).
Jednoduchý dvourubkový systém vypadá takto.

Všechny baterie v systému jsou zapojeny paralelně, takže obě vedení jsou zcela oddělené a jsou připojeny pouze na koncovém radiátoru.

Schéma připojení dvou trubek má následující výhody:

  • Schopnost řídit topení každého zařízení v okruhu, což zajišťuje vytvoření nejpohodlnějších podmínek v různých místnostech;
  • Bez ohledu na vzdálenost mezi kotlem a baterií se každé zařízení rovnoměrně zahřívá;
  • Je-li v jakékoli části systému nutná oprava nebo výměna, není nutné úplné vypnutí.

Nyní budeme hovořit o tom, jak správně připojit radiátor s vlastními rukama.

Typy připojovacích trubek k bateriím

Nejprve zvážit, jak nejlépe připojit topný radiátor k přívodním a zpětným potrubím.

Existují tři typy potrubí chladiče:

Můžete vizuálně zhodnotit, která z možností je ve vašem případě nejvhodnější a praktičtější.

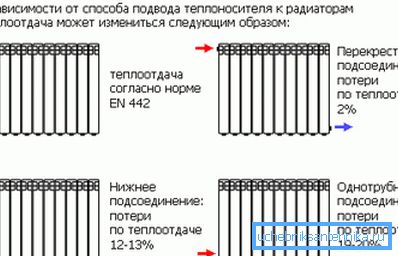

  1. Boční. Tímto způsobem jsou potrubí připojena na jedné straně radiátoru:
    • Napájení v horní části zařízení;
    • Vraťte zpět dolů.

    Dávejte pozor! Boční spojení je nejběžnějším a nejúčinnějším typem připojení radiátorů a hlavních trubek. Jeho účinnost je však snížena, pokud je připojena k síti zařízení s velkým počtem sekcí.

    1. Diagonální. Tento typ páskování je nejvhodnější pro připojení velmi širokých baterií (s velkým počtem sekcí). Tato metoda zahrnuje oční linky:
      • Napájecí potrubí v horní části chladiče na jedné straně;
      • Vraťte potrubí na nejnižším místě na druhé straně zařízení;

      Dávejte pozor! Diagonální připojení zajišťuje rovnoměrné rozložení chladicí kapaliny v celém zařízení. Při invertovaném úhlopříčce (průtok zespoda, návrat zhora) se účinnost topného systému sníží o 10%.

      1. Dole. Tento způsob připojení radiátorů k topné jednotce je méně účinný (o 10% nižší než u bočního krytu). Proto je využívána pouze pro podzemní (skryté) zapojení topných potrubí.

      Umístění topných zařízení

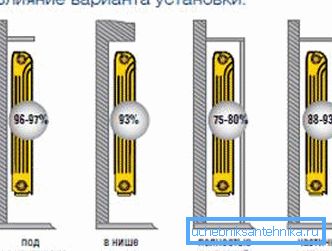

      Velký význam má nejen to, jak vzájemně propojit radiátory, ale také jejich správné umístění ve vztahu ke stavebním konstrukcím. Tradiční jsou radiátory instalovány podél stěn areálu a místně pod okny, aby se snížilo pronikání studeného vzduchu na nejzranitelnější místo.

      Existuje jasný pokyn v SNiP o instalaci tepelného zařízení:

      • Mezera mezi podlahou a spodní částí baterie by neměla být menší než 120 mm. Pokud se vzdálenost od zařízení k podlaze snižuje, rozdělení tepelného toku bude nerovnoměrné;
      • Vzdálenost od zadní plochy ke stěně, na které je chladič umístěna, musí být od 30 do 50 mm, jinak bude přenášen teplo;
      • Mezera od horního okraje topení k okennímu parapetu je udržována v rozmezí 100-120 mm (ne méně). Jinak může být obtížné přesunout tepelné hmoty, což oslabí vytápění místnosti.

      Bimetalické ohřívače

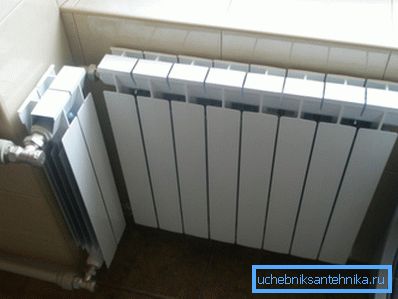

      Chcete-li pochopit, jak propojit bimetalové radiátory, musíte vědět, že téměř všechny vyhovují jakémukoli typu připojení:

      • Mají čtyři body možného spojení - dvě horní a dvě dolní;
      • Je vybaven zástrčkami a jeřábem Mayevsky, pomocí něhož je možné uvolnit vzduch nasávaný do topného systému;

      Pro bimetalové baterie se považuje za nejefektivnější diagonální spojení, zejména pokud jde o velké množství částí v zařízení. Ačkoli jsou velmi široké baterie vybavené deseti nebo více sekcemi nežádoucí pro použití.

      Tip! Je lepší se zamyslet nad tím, jak správně propojit dva radiátory s průměrem 7-8 sekcí namísto jednoho spotřebiče se 14 nebo 16 sekcemi. Bude mnohem jednodušší a jednodušší jej čištění.

      Další otázka - jak připojit části bimetalového chladiče, může dojít při přeskupování částí ohřívače v různých situacích:

      Dalším důležitým místem, kde plánujete instalovat topení
      • V procesu vytváření nových topných sítí;
      • Je-li to nutné, vyměňte selhání chladiče za nový - bimetalický;
      • V případě přehřátí můžete baterii zvýšit připojením dalších sekcí.

      Hliníkové baterie

      Zajímavé Celkově je třeba poznamenat, že diagonální připojení je vynikající volbou pro jakýkoli typ baterie. Nevíte, jak navzájem spojovat hliníkové radiátory, připojte diagonálně, neztratíte!

      U uzavřených topných sítí v soukromých domech je vhodné instalovat hliníkové baterie, protože zde je snadněji zajistit správnou úpravu vody před naplněním systému. A jejich cena je mnohem nižší než náklady na bimetalová zařízení.

      Samozřejmě, v průběhu času, pohybující se po radiátorech, ochlazuje chladicí kapalinu.

      Samozřejmě, zkuste před tím, než připojíte části hliníkového chladiče k přeskupení.

      Tip! Nepokoušejte se odstranit tovární obal (fólie) z nainstalovaných ohřívačů až do konce dokončovací práce v místnosti. Tím ochráníte kryt chladiče před poškozením a znečištěním.

      Závěr

      Samotný pracovní postup netrvá dlouho, nepotřebujete žádné speciální dovednosti nebo drahé vybavení, můžete si zakoupit všechny potřebné nástroje v každém obchodě s hardwarem. A nezapomeňte, že spojení bude sloužit dlouhodobě a bez potíží pouze tehdy, budete-li ve své práci používány vysoce kvalitní materiály a dodržovat všechna pravidla pro instalaci topného systému.
