Jak připojit radiátory v centrálním nebo autonomním systému

V tomto článku se podíváme na současné způsoby připojení radiátorů a na popis jejich implementace. Téma článku je velmi zajímavé, protože rozšíření sortimentu topných zařízení na trh znamená nutnost správného výběru, instalace a provozu.

Ale předtím, než řeknete, jak připojit topný radiátor, je nutné určit typy topných systémů a vlastnosti jejich použití.

Typy systémů, ve kterých jsou integrovány topné články

Chcete-li porozumět principu připojení baterií vlastním rukama, musíte mít obecnou představu o systému, v němž bude toto zařízení provozováno (viz také článek Radiátory s měděným vytápěním: vlastnosti, technické parametry a postup při instalaci).

V současné době fungují po celém světě dva typy topných systémů:

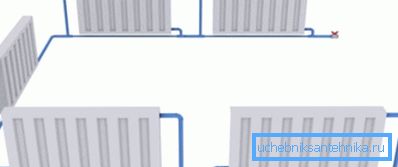

• Jednotrubkový systém se zpravidla používá ve vícepodlažních bytových domech. Princip činnosti je jednoduchý - ohřátá voda cirkuluje přes jednu trubku a prochází určitým počtem baterií.

Systémy jednoho typu potrubí jsou z hlediska zařízení nejjednodušší a jejich cena je tedy nízká. Ale toto řešení má jednu hlavní nevýhodu - neschopnost ovládat ukazatele teploty v různých místnostech nezávisle na sobě.

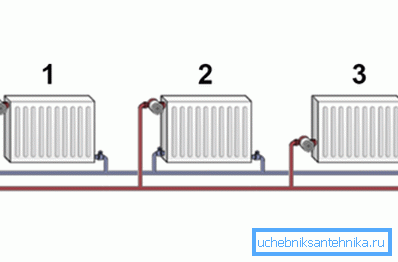

• Dvoutrubkový systém je složitější v zařízení, ale spolu s přenosem tepla, který odpovídá konstrukční normě, umožňuje nastavit optimální teplotní parametry pro každou jednotlivou místnost.

Toto topení se zpravidla provádí v nízkopodlažních budovách. Princip fungování takového systému spočívá v tom, že všechny baterie jsou zapojeny paralelně, díky čemuž je možné regulovat teplotu v každé z nich zvlášť.

Vlastnosti cirkulace chladiva

Určení nejlepších možností připojení radiátorů je nutné vzít v úvahu charakteristiky cirkulace chladicí kapaliny v systému. V současné době se používají dvě schémata: nucený a přirozený oběh.

S přirozenou cirkulací nejsou žádné speciální požadavky na připojení a lze použít spodní nebo horní připojení v závislosti na tom, kde je expanzní nádoba umístěna v systému.

Postupněji je systém nuceného oběhu, ve kterém chladicí kapalina prochází systémem kvůli rozdílu v umístění kotle a baterií a v důsledku použití cirkulačního čerpadla. Zvažte, jak správně připojit radiátory v systému s nuceným oběhem.

Aktuální metody připojení

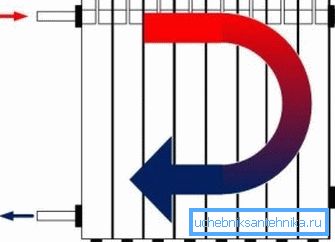

• Jednosměrná metoda připojení radiátorů zahrnuje připojení k jedné přípojce (přívodní potrubí) a zpětnému (výtlačnému potrubí). V tomto případě je průtok v horní části a návrat je v dolní části. Toto řešení zajišťuje rovnoměrné zahřívání všech částí všech baterií.

Toto řešení je považováno za nejvhodnější pro použití v jednopatrových obytných budovách, kde se používají střední radiátory (až 8 sekcí).

Důležité: Konstrukce s velkým počtem úseků vyžadují použití jiných metod, které mohou zabránit možnosti tepelných ztrát u velkých baterií.

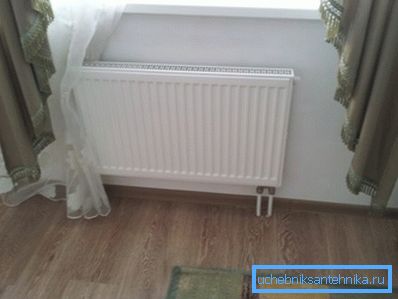

• Můžete použít topné těleso se spodním připojením. Takové řešení je důležité, pokud je část potrubí skrytá pod podlahovou krytinu. Takže pod podlahou jdou trubky, které jsou připevněny k radiátoru v dolní nebo spodní straně po stranách.

Výhodou této metody je nízká viditelnost potrubí. Nevýhodou spodního spojení je nízká účinnost, protože ztráta tepla při takovém spojení může být až 15%. V důsledku toho se horní a dolní část baterie může nerovnoměrně zahřát.

• Pokud je otázka, jak připojit radiátory k minimalizaci tepelných ztrát s velkým počtem úseků, můžete použít metodu křížení (diagonální).

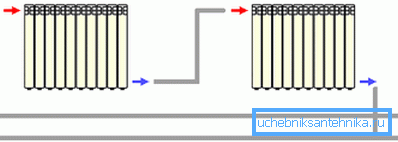

Správné připojení je v tomto případě následující: přívod je připojen na horní straně chladiče, zatímco výtlačné potrubí je umístěno na druhé straně, ale v dolní části.

Toto řešení má zjevnou výhodu, jelikož všechny sekce nad a pod se zahřívají téměř rovnoměrně. Při propojení tepelných ztrát není větší než 2%.

Vyberte příslušenství pro instalační práce

Poté, co jsme se rozhodli pro způsob připojení trubek k bateriím, zvážíme, které armatury pro připojení radiátorů budou nejlepší volbou.

Ventily a komponenty jsou vybrány a zakoupeny v souladu s použitým typem topného zařízení a podle schématu zapojení.

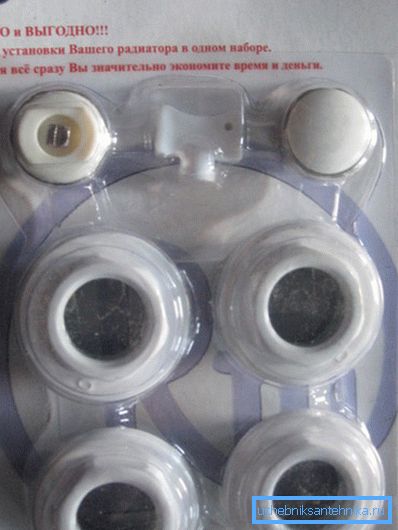

Standardní instalační sada pro topné systémy obsahuje následující seznam komponent:

• futorki ve výši 4 kusů;
• Mayevského jeřáb;
• šroubová zástrčka;
• Paronitovye nebo silikonové těsnění;
• stěnové a podlahové konzoly;
• Adaptéry se vyžadují, pokud se průměr potrubí liší od průměru vstupu na baterii.

Zvažte, jak správně připojit topný radiátor.

Doporučení pro instalaci chladiče

Rozhodla se o volbě některé z dříve uvedených metod? Zbývá pokračovat v instalaci (přečtěte si také článek Elektrické radiátory: Hlavní typy a funkce provozu).

Návod k instalaci závisí na použití radiátorů a potrubí.

• Pracujeme pouze s použitím speciálního nástroje. Například pro rovnoměrný řez by neměl být řezaný polypropylen nebo kovový plast pro upevnění spojovacího fitinku pilařskou pilou, ale speciálním řezačem trubek.
• Před instalací držáků a zavěšení baterie se ujistěte, že stěna je pevná a pevná.

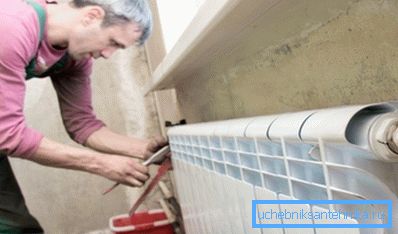

• Montáž radiátorů (dokonce i hliníku) by neměla být prováděna samostatně, protože hmotnost těchto konstrukcí je značná.
• Pokud jsou spojovací armatury opatřeny těsnicí gumou, nedoporučuje se použití odtahových pásů nebo vleku.
• Je nutno šrouby namontovat do otvoru baterií středovou silou, aby nedošlo k narušení závitu.

Důležité: Na konci instalace jsou spojení osušena a systém je naplněn vodou pro zkušební provoz. Na místě připojení držíme suchou ubrousek a pak se podíváme, zda je na ní vlhkost.

Závěr

Nyní, když víte, jak připojit topný radiátor, můžete pokračovat v nákupu potřebných materiálů a instalačních prací. Máte nějaké otázky?

Podívejte se na další informace v tomto článku.
