Jak používat obtok v topném systému
Specialisté na instalaci topného systému nemusí vysvětlovat, jaký je obtok v topném systému. Každý z nich bude říkat, že jeho úkolem je udržovat pohodlnou teplotu regulací toku chladicí kapaliny v okruhu topného okruhu. Pro obyčejné lidi však toto zařízení a princip práce nejsou úplně jasné a pro vyplnění této mezery ve znalostech budeme hovořit podrobněji níže.
Přehled zařízení
Naši čtenáři, kteří rádi dělají vše vlastním rukama, bude velmi užitečné se o něm dozvědět víc. Budeme se snažit vyhnout se složitým technickým termínům, takže rysy tohoto důležitého strukturního prvku jsou pro většinu srozumitelné.

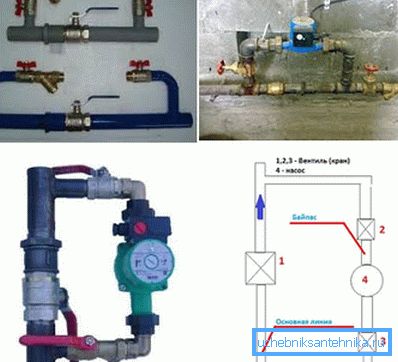

Obtok se nazývá propojka mezi průtokem a vstupem, vytvořená ve formě trubkového segmentu. Obvykle se používá pro topný radiátor, jehož průměr by měl být menší než průměr přísuvu pro jednu velikost. Nejčastěji je možné potkat potrubí na 1/2. Dnes se takové zařízení stalo poněkud odlišným, i když jeho počáteční schopnosti nebyly zapomenuty.
Aplikace
Níže uvážíme hlavní použití zařízení:
| Nastavení chladicí kapaliny |
|

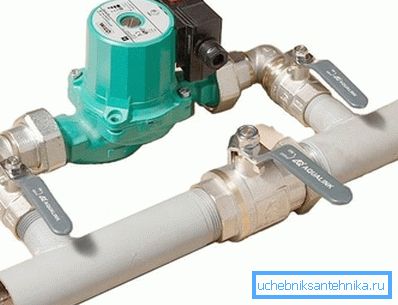

| Bez elektřiny | Obzvláště instalace zařízení je důležitá pro moderní topné okruhy, kde je k dispozici cirkulační čerpadlo. Poskytuje odpověď na nejčastěji kladenou otázku spotřebitelů v maloobchodních řetězcích: "Jak funguje systém při ztrátě elektřiny?" Už mnoho let používání standardních podlahových kotlů nezajistilo jejich závislost na elektřině. Použití topného systému cirkulačního čerpadla však způsobilo, že tyto jednotky jsou nestálé. Po ztrátě elektrické energie doporučuje instrukce odpojit přívod chladicí kapaliny od čerpadla a otevřít ventil na centrální hlavní trubce. Pokud zařízení vybavíte ventilem, provede se tato práce automaticky. To vše musí být provedeno, aby se systém přemístil do režimu přirozené cirkulace. |

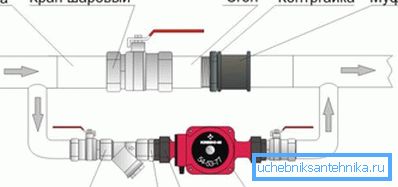

Instalace zařízení na obtok musí být provedena směrem k chladicí kapalině, přičemž dodržujte následující postup:
- filtr - slouží k odložení velkých a malých částic, které se mohou objevit v otevřeném topném systému a vstupují z vodovodního systému. Cena dílu je nízká, ale dělá velmi potřebnou práci;
- zpětný ventil - zajišťuje pohyb chladicí kapaliny pouze v jednom směru. Při jeho instalaci musíte být vedeni šipkou na těle, která ukazuje směr toku;
- cirkulačního čerpadla - je nutná pro nucené čerpání chladicí kapaliny topným systémem.
Tip: Při instalaci bypassu do stoupacího potrubí u cirkulačního čerpadla musíte použít uzavírací ventil.
Doporučujeme instalaci prvku vodorovně. Pak systém nebude akumulovat vzduch, tj. nebude "ohromena".

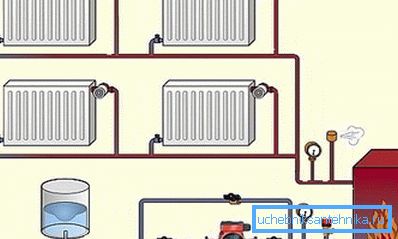

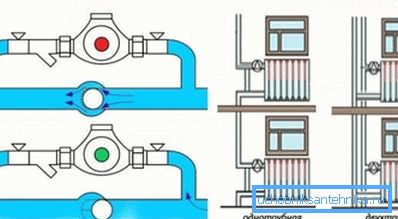

Použití v topení s jedním potrubím
Takový systém je zastaralý, ale stále se často nachází v domě sovětské stavby. Někdy takový topení funguje velmi efektivně, což činí v apartmánech neúnosně horké v zimě.
Při této situaci může pomoci instalace bypassu.
Proces je jednoduchý, je však nutné splnit určité podmínky:
- Obtok musí být umístěn v maximální vzdálenosti od svislého průřezu potrubí. Spíše co nejblíže radiátoru.
- Obtoková trubka může být provedena přímo v místě instalace ze skutečného potrubí, které je spojeno svařováním.
Tip: Položku můžete zakoupit v hotovém formuláři a nainstalovat jej pomocí závitových připojení.
- Namontujte termostat nebo řídicí ventil mezi obtokem a přívodem topné baterie. To vám umožní ovládat teplotu v domě. "
Bypass a náklady na energii
Instalace zařízení snižuje náklady na energii. Ve srovnání s provozem topného systému, kde je instalován uzavírací úsek a konvenční průtokový úsek, se v prvním případě objem chladiva dodávaného do radiátoru sníží o jednu třetinu. Současně se tepelný výkon ohřívače sníží asi o 10%.
V praxi nebudou tyto změny vypadat dramaticky, když se systém opravdu rozlišuje přebytkem tepla. Při správném výběru velikosti radiátoru je obvykle určitá míra účinnosti, která činí zhruba 10-15% a zcela pokrývá snížení přenosu tepla.
Závěr
V důsledku toho můžeme říci, že jednoduché a primitivní zařízení na první pohled - bypass, lze oprávněně považovat za univerzální. S jeho pomocí je možné vytvořit dům v příjemném prostředí a zároveň snižovat účty za energii, což je dobrá zpráva. Video v článku vám poskytne příležitost najít další informace o výše uvedeném tématu.
