Jak postavit komín pro plynový kotel: pořadí vlastní výroby

Jedním z potřebných prvků každého topného systému v soukromém domě je kotel. Tato jednotka, bez ohledu na použitá paliva, musí být instalována v souladu s určitými požadavky, které zaručují její správnost a bezpečnost.

Zvažte, jak vybavit komín pro plynový kotel, protože jeho návod k instalaci má určité potíže a nuance.

Návrhové prvky

Před instalací komínů pro plynové kotle musíte vybrat, zakoupit a nainstalovat samotné zařízení. Geometrické rozměry a další charakteristiky komína závisí na technických vlastnostech topné jednotky (viz také článek Trubky a armatury zesíťovaného polyetylénu: technické charakteristiky a instalační prvky).

Zvažte hlavní nuance, které je třeba vzít v úvahu při navrhování:

1. Nejběžnější kulaté návrhy. Nicméně nikdo nesmí používat komíny pro kotle se čtvercovým průřezem. Hlavní požadavek - vnitřní objem komína musí být větší než spalovací komora kotle.

Pokud se rozhodnete zůstat na kulatém potrubí a pak určit jeho vnitřní objem, potřebujete znát vnitřní průměr výrobku. Není-li na označení vyznačeno, je pro výpočet nutné odečíst tloušťku stěn potrubí od vnějšího průměru.

Poté jsou získané hodnoty nahrazeny ve vzorci:

S =? * d_interní * L

Kde d_interní - vnitřní průměr použitého potrubí;

L je délka komína.

Dávejte pozor! Trubka pro komínový plynový kotel by měla být širší než její vývod. V opačném případě může být obtížné ukotvit kotel a výfukový systém.

1. Výška komína závisí na tom, jak daleko bude od hřebene střechy.

Zde je následující vztah:

• vzdálenost do 1,5 metru - horní řez trubky musí být nejméně o 50 cm delší;
• vzdálenost od 1,5 do 3 metrů - horní řez může být zarovnán s hřebenem nebo vyšším;
• vzdálenost větší než 3 metry - v tomto případě je nutné nakreslit přímku, která bude o 10 stupňů pod vodorovnou čarou vedenou přes nejvyšší bod střechy (komínový úsek by neměl být menší než je).

Pokud se po výpočtu vnitřního objemu potrubí ukázalo, že jeho průměr nestačí, neměli byste se podrobněji zabývat, protože jeho cena bude mnohem vyšší. Doporučuje se jen lehce zvýšit délku konstrukce.

Samostatná instalace komína

Výběr možnosti ubytování

Komíny pro plynové kotle nejsou příliš složité systémy, ale při jejich instalaci vlastním rukama byste měli vzít v úvahu mnoho nuancí. V opačném případě nebude kotel správně fungovat, což může vést k jeho rozbití a v některých případech k nahromadění výfukových plynů v místnosti a otravě lidí.

Před zahájením výstavby nebo instalace byste si měli vybrat místo, kde bude potrubí uspořádáno.

Existují dvě hlavní možnosti:

• uvnitř domu;
• mimo budovu.

První i druhá možnost mají své výhody a nevýhody.

Zvažte vlastnosti vnitřní instalace:

• pokud komín pro kotle na tuhá paliva prochází vyhřívanými místnostmi, nemusí se dále ohřívat;
• hrozí nebezpečí průchodu výfukových plynů a jejich zapálení;
• Komínové prvky jsou obtížnější instalovat a opravovat v případě poruchy.

Pokud se rozhodnete instalovat výfukový systém mimo dům, pak existují také klady a zápory:

• takový komín je během provozu zcela bezpečný;
• jeho konstrukce je pro instalaci méně komplikovaná;
• potrubí lze snadno opravit v případě přetržení nebo odtržení;
• Při výběru této možnosti se musíte předem rozhodnout, jak izolovat komín kotle, protože v zimním období by nemělo být dovoleno jej zamrznutí.

Komponenty komína

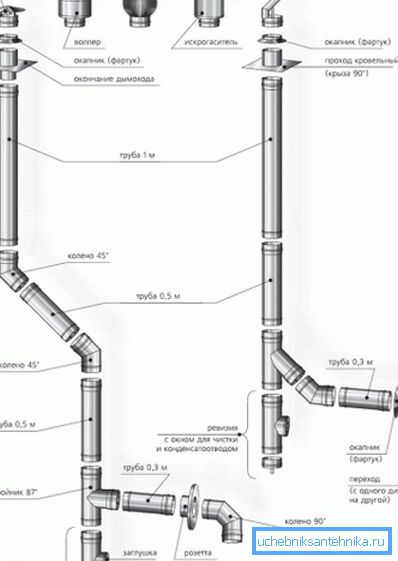

Trubka pro odstraňování spalovacích produktů z kotle pracující na zemním plynu se skládá z následujících povinných částí:

• adaptér, který spojuje výstup kotle s vypouštěcím potrubím;
• T-kus s revizí, vybavený armaturou, která je nutná k odstranění kondenzované vlhkosti;
• upínací prvky - svorky a konzoly;
• kohouty (pokud je to nutné) - musí být instalovány ve vzdálenosti nejméně 2 metry od topného prvku, jinak je možné snížit tah;
• přechodové trubky;
• potrubí;

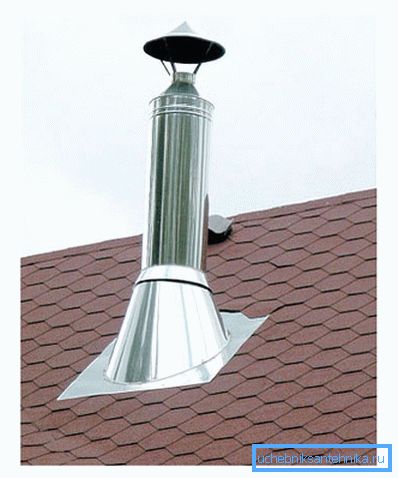

• kuželovitý hrot.

Dávejte pozor! Trubka pro plynový kotel musí mít kuželový konec. Konvenční přepážky a víčka je zakázáno instalovat. V extrémních případech může být řez zcela nechráněný.

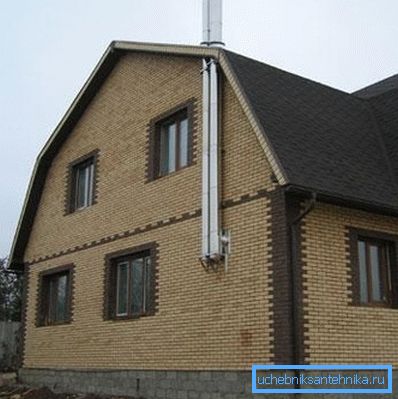

Instalace vnějšího komína

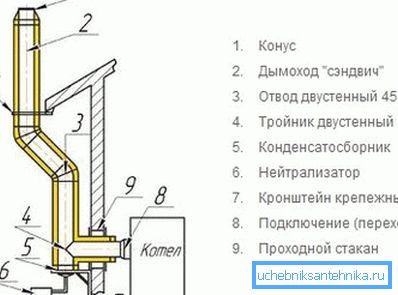

Postup instalace výfukového systému výfukových plynů umístěný mimo dům je následující:

1. Na potrubí plynového kotle je umístěn adaptér, který projde stěnou. Mělo by se těsně zapadnout do zdiva, takže před několika otvory opatrně zkontrolujte všechny rozměry a aplikujte značky.
2. Přes stěnu komína je zobrazena venku. Všechny prvky, které jsou v kontaktu s cihly (beton), musí být pečlivě zatepleny.
3. Venku je revize připevněna k odchozímu segmentu se stubem.
4. Namontujte potrubí požadované výšky. Chcete-li to provést, použijte požadovaný počet předem zakoupených odkazů. Celá konstrukce je připevněna ke stěně domu se svorkami s konzolami. Vzdálenost mezi sousedními spojovacími prvky by neměla být menší než 2 metry.
5. Jakmile komín dosáhne požadované výšky, na poslední prvek se umístí kuželovitý hrot.
6. Všechny spoje by měly být dále utaženy hadicovými svorkami nebo ocelovým drátem.
7. Doporučuje se namalovat trubku barvou, která chrání materiál před korozí a dává potrubí atraktivnější vzhled.

Pro instalaci potrubí je žádoucí použít speciální vícevrstvé trubky, které nevyžadují dodatečnou izolaci. V opačném případě byste se měli o izolaci postarat sám.

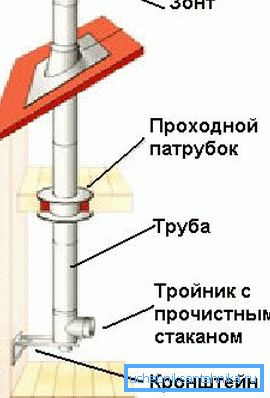

Instalace vnitřního komína

Na rozdíl od předchozí stavby je zde před zahájením práce nutné provést některé přípravné činnosti:

• označte podlahové podlahy a střechu v místech, kde bude procházet budoucí komín;
• (všechny rozměry je třeba pečlivě zkontrolovat tak, aby potrubí adaptéru bylo vloženo co nejtěsněji).

Samotný proces instalace je následující:

1. Připojujeme k vývodu kotle speciální adaptér.
2. K tomu je připevněna revize s víkem, která je nezbytná pro čištění komína, a poté se instaluje hlavní opěrná konzola s kovovou deskou, která bude sloužit jako základ pro celou konstrukci.
3. Trubku namontujeme pomocí přímých součástí a dalších potřebných adaptérů (kolena).
4. Na místech, kde se potrubí překrývá, je nutné použít speciální potrubí.
5. Vstupní a výstupní místa potrubí od stropu by měly být chráněny kovovými plechy, jejichž průměr by měl být o něco větší než průměr komínu.
6. Všechny spoje by měly být dodatečně zesíleny šrouby nebo šroubované ocelovým drátem.
7. Konstrukce je připevněna ke stěně pomocí konzol.
8. Horní řez potrubí musí být chráněn speciální kuželovitou tryskou, která zabraňuje srážení a větru, aby se dostal dovnitř trubky.

Izolace komínů

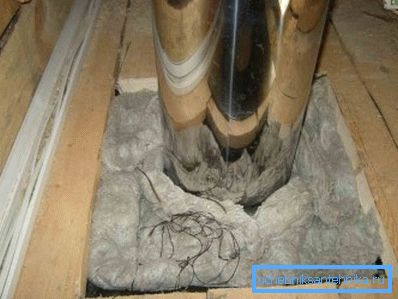

Místa, kde je výfukový systém v kontaktu s materiály, které se mohou snadno vznítit, by měly být pečlivě izolovány. Za tímto účelem musí být použitá trubka pečlivě pokryta ze všech stran čedičovou rohoží, izolovanou kovovou fólií a žáruvzdornou směsí. Podlahy mohou být dodatečně chráněny minerální vlnou.

Nezapomeňte zkontrolovat těsnost švů. K tomu můžete připravit roztok mýdla a aplikovat ho na klouby. Vzhled bublin naznačuje přítomnost otvorů, které musí být utěsněny.

Závěr

Komín pro plynový kotel v soukromém domě je velmi důležitý detail. Závisí to nejen na správnosti a účinnosti vytápěcího systému, ale také na bezpečnosti lidí v domě (viz také článek Spojky pro polyetylénové trubky: 6 hlavních typů).

Další podrobnosti o instalaci různých systémů větrání a výfuku najdete v videu v tomto článku.
