Jak položit teplou podlahu pod laminát

Je známo, že moderní podlahové vrstvené povlaky neposkytují úroveň tepelné rovnováhy dosažené klasickým dřevem. Proto je položení těchto povlaků často doprovázeno uspořádáním zvláštního topného systému pod nimi (tzv. Podlahové vytápění), které může mít následující konstrukce:

  • systém ohřevu vody;
  • elektrické topení, realizováno pomocí speciálního kabelu;
  • elektrické vytápění pomocí infračerveného zdroje.

V tomto článku budeme analyzovat, jak položit teplou podlahu pod laminát s vlastními rukama, zvážit možnosti instalace infračerveného filmu a topného kabelu, stejně jako ukázat fotografie a video instrukce.

Příprava nadace

Příprava nadace

Aby některá z vybraných možností mohla sloužit po dlouhou dobu, je třeba vyvinout úsilí, aby úroveň podlahy byla co nejblíže ideálu. Pokud je vše připraveno, můžete pokračovat v praktické části instalace topných těles. Než začnete podnikat nějaké kroky, musíte analyzovat následující body:

  • Jaká je výška stropů? Bude možné zvednout podlahu nebo snížit podlahu. V bytě nebo na balkoně můžete pouze klesnout na úroveň stávajícího potěru, na betonové desky. V soukromém domě, pokud nestane na pilířovém podkladu, můžete jít hlouběji na požadovanou hodnotu.
  • Odstraní všechny staré podlahy. Je lepší klepnout dlaždici pomocí děrovače. Čištění se provádí na celém území. Jakékoliv uzliny nebo zbytky lepidla jsou odstraněny.

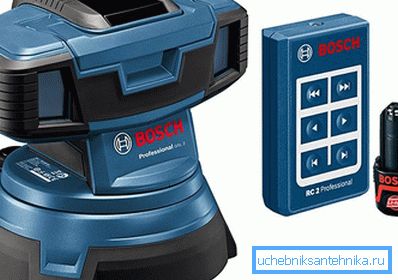

Laserová úroveň

  • V případě, kdy bylo rozhodnuto opustit existující vazbu, je důležité posoudit pokles hladiny v celé rovině. Pro dokonalou úroveň laseru. Na stěnách je třeba vykreslit linku, kterou je možné měřit vzdálenost od podlahy pomocí páskového měřícího přístroje (tato operace může být prováděna s použitím hladiny vody. Na jednu ze stěn je umístěna značka, která je pak přenesena do všech ostatních.

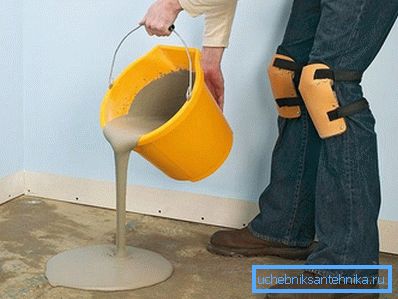

  • Naplnění objemové podlahy

    Pokud zjistíte, že rozdíly v hodnotách nepřesahují 10 mm, pak se nejlépe používají samonivelační směsi ke kompenzování. Aby bylo možné pracovat s nimi na požadované úrovni, je důležité respektovat poměr, který určil výrobce. Po zředění se tekutina jednoduše rozsype na podlahu. V takovém případě by všechny mezery měly být předem utěsněny, takže řešení neopustí. Po nalijení je celý prostor pokrytý jehlovým válečkem nebo zubatým hladítkem. Tím se odstraní vzduchové bubliny. Pokud je rozdíl větší než 30 mm, bude nutné vyplnit směs cementu a písku. V tomto případě můžete také použít předchozí verzi, avšak náklady na tuto práci budou mnohem vyšší.
  • Když výška stropu neumožňuje zdvihnout podlahu ještě vyšší, pak pomocí děrovače nebo zvedacího zařízení se starý potěr odstraní. Po odstranění požadované vrstvy se vytvoří drsná podlaha. Za tímto účelem jsou majáky umístěny na betonových deskách. Můžete použít speciální nářadí, namísto toho, aby odpovídaly ořezání kovových trubek. Vodítka jsou uspořádána při pokládání budoucího potěru. Nejprve je vystaven jeden prvek. Za tímto účelem se na stěny aplikují značky výšky budoucího potěru. Můžete použít doporučení z předchozího kroku. Dále, s pomocí konstrukční úrovně, je letadlo převedeno do vodítka. Celou délku ho dobře upevníme, z ní se vytvoří podšívka. Poté, co popadl, můžete umístit další podél exponovaného pásu. Dále jsou mezery mezi značkami naplněny připravenou směsí a na základě pravidla o majácích jsou prováděny. Současně je důležité zajistit, aby pod štítky nebyl prázdný prostor, jinak by spojka následně stlačila a veškerá práce byla zničena.
  • Po třech týdnech po úplném zrání a vysušení nalitého podkladu můžete pokračovat do další fáze instalace zvoleného řešení podlahového vytápění.

Tepelná podlaha založená na infračerveném filmu

Tepelná podlaha založená na infračerveném filmu

Teplá podlaha některého z těchto typů nejen umožňuje ohřát povrch povlaku, ale také vzduch uvnitř místnosti. Ale realizace každého z nich má jiné náklady a potíže. To je důvod, proč před položením teplé podlahy, měli byste se rozhodnout pro typ topného systému. Zvažte například výhody IR filmu:

  • snadná instalace ohřívačů tohoto typu, které nevyžadují přípravu speciální kravaty (povinné v případě ohřevu vody a kabelů);
  • spolehlivost a trvanlivost použitého materiálu;
  • přípustnost pokládky laminátu bezprostředně po položení filmu IR, který je namontován na drsném podkladu "suchý";
  • nízká spotřeba energie.
  • není třeba zvedat podlahu.

Před pokládáním teplé podlahy do fólie musíte mít na skladě veškeré potřebné prvky pro uspořádání.

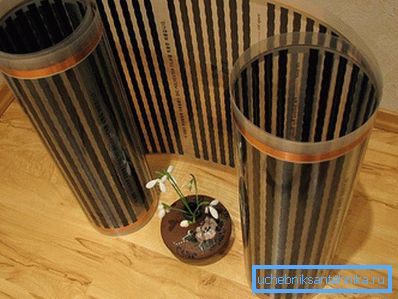

Infračervený film

Před zakoupením soupravy je nutné přesně vypočítat plochu pokrytou systémem, která umožňuje stanovit požadované množství infračerveného filmu, reflexního materiálu a speciálního ochranného povlaku, který je položen na ohřívači.

Je nutné vycházet z toho, že reflexní materiál je položen na celou plochu podlahy a infračervený film se hodí pouze v prostorech bez nábytku.

Jsou zahrnuty v balení zařízení z tepelně izolované podlahy:

  • termostat;
  • snímač teploty (snímač);
  • speciální tepelně odrazný substrát;
  • termální film.

Navíc pro práci potřebujete obyčejné nůžky, kleště, šroubovák, nůž a lepicí pásku pro lepení fólií.

Montáž ohřívače

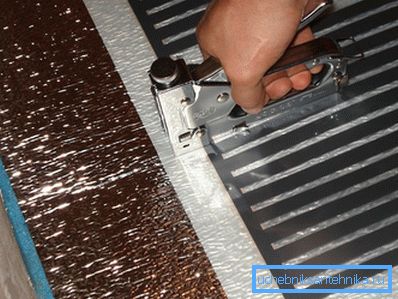

Instalace infračerveného ohřívače

Montáž systému začíná speciálním substrátem z polyuretanové pěny, pak uděláme:

  1. Pruhy odrazové vrstvy jsou položeny po celé ploše podlahy (pracovní plocha nahoru), které jsou bezpečně upevněny speciální páskou.
  2. Poté postupují k položení samotného infračerveného filmu, jenž je položen pouze na plochách bez nábytku, odsazených ze stěn o cca 10 cm (rozmístění topných těles, které označuje umístění nábytku, by mělo být předem připraveno). Doporučení a skutečnost, že řezání topného filmu je povoleno pouze ve vybraných místech označených na materiálu, s čárkovanou čarou s nápisem nůžky.
  3. Poté se jednotlivé ohřívací pásy umístí na podklad ve vzdálenosti nejméně 5 mm (ne však víc než centimetr) od sebe.
  4. Navíc k připojení infračervených topných pásů po celé své délce je položen měděný vodič s průřezem asi 1,5 mm2.
  5. Film je připojen k napájecímu zařízení pomocí speciálních kontaktů vložených uprostřed vodivé sběrnice a upnutých kleštěmi. Poté musí být spojovací body chráněny pásy bitumenové izolace, která je součástí dodávky vyhřívané podlahy.

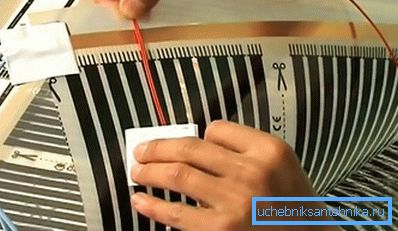

Připojení tepelného senzoru

Po připojení fólie přejděte k instalaci teplotního senzoru, který zajišťuje automatické nastavení topného režimu systému. K tomu je ve vzdálenosti 20-25 cm od stěny s termostatem upevněným na něm pomocí děrovače připravena záblesková hloubka do hloubky asi 2 cm, do níž je umístěn snímač, který by měl mít přímý kontakt s izolačním podkladem.

Po dokončení instalace pomocného zařízení, vyrobeného v souladu s pokyny připojenými k soupravě, bude nutné pro jeho výkon ověřit teplou infračervenou podlahu.

Během testu je třeba se ujistit, že při napájení se všechny IR pásky ohřívají. A pouze když jste se ujistili, že všechny jeho prvky fungují, můžete pokračovat v instalaci vrstveného laku, uzavřením topného systému pomocí speciálního tepelně izolačního filmu.

Na základě topného kabelu

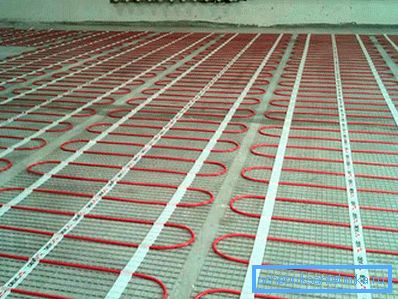

Kabelové podlahové vytápění

Typicky se tato možnost používá pod dlaždice, protože poskytuje lepší přenos tepla. Je však možné i jeho uložení pod laminát. Před zahájením instalace je důležité určit, jaký typ topného kabelu bude použit.

  • Standardní nebo odporové. Stacked může být jeden-jádro a dva-jádro. Druhý způsob je vhodnější, jelikož okruh v něm je již uzavřen a konec nebude muset být vrácen do spojovacího boxu. Pro snadnou instalaci dává výrobce drát do speciálních rohoží.
  • Samoregulační. Tento kabel automaticky udrží požadovanou teplotu i v těch případech, kdy jeho pokládání prochází pod povrchy různých materiálů. Je mnohem dražší než předchozí verze.

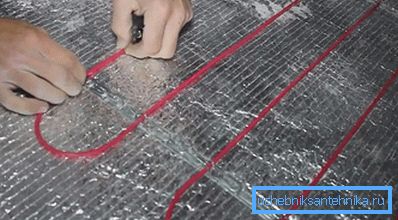

Instalace topného kabelu na tepelně izolační základnu

Způsob instalace a sled činností pro tyto dva vodiče budou stejné. Pro výpočet požadované délky je třeba znát plochu podlahy. Snižte potřebu stacionárních položek. Dále je vykreslen přibližný schéma pokládky. Krok, ve kterém budou umístěny jednotlivé otáčky, je určen dělením oblasti délkou kabelu a výsledek je vynásoben číslem 100.

  • Pokud je pod podlahou chladná místnost, je potřeba další oteplování s pěnovými plechy nebo pěnovými panely. V tomto případě se budete muset ponořit do stěrky, pokud není možnost zvýšit úroveň. Když je jistota, že je vše dobře izolované a kvalitativně vyrovnaná, můžete pokračovat v dalším kroku.
  • Důkladné čištění oblasti. Je třeba se zbavit všech oblázků nebo jiných prvků, které by mohly později poškodit izolaci kabelu. Pro tyto účely je lepší použít vysavač.
  • Aplikujte vrstvu základního složení. To je nezbytné k odstranění nečistot, zpevnění povrchu a zlepšení adheze s budoucím potěrem.
  • Tento krok se provádí podle vašich přání. Vrstva polyuretanové pěnové pásky s fólií je položena po celém povrchu. Listy jsou spojeny dohromady se zesílenou lepicí páskou.
  • Snímač je nainstalován a místo pro termostat je připraveno. Ten by měl být umístěn ve vhodné výšce, ale ne menší než 30 cm. Na stěnu, na podlaze, ve vzdálenosti 50 cm, je vyříznut drážka o šířce 20 mm, přesně taková zahloubení. V něm je umístěno zvlnění pájené z jednoho konce. Má indikátor. Signální kabely jsou přivedeny do krabice, kde bude nainstalován ovládací prvek.
  • Pokud byla v rohožích vybrána možnost, můžete začít jejich pokládku. Pokud je potřeba rozvinout web, podepře síťovou síť nůžkami. Pro kabel bez rohože je třeba připravit speciální držáky desek. Jsou přišroubovány k podlaze pomocí hmoždinek a šroubů. Krok mezi nimi by měl být 50 - 100 cm.
  • Dodává se studený přívodní kabel. Připojuje se k ohřevu, zkroucení je utěsněno smršťovací trubkou a upevněno pod jedním z držáků desky.
  • Kabel je namontován podle vykresleného schématu s vypočítaným krokem. Během této práce je lepší položit papuče s měkkou podrážkou na nohou, aby nedošlo k poškození vodiče.
  • V této fázi je třeba zkontrolovat odpor a porovnat jej s doporučeným. Také v pasu je zadán vzorek pokládání kabelu. Dále je připojení k termostatu jeho instalace na místě. Někteří výrobci umožňují zařazení celého systému na minutu, aby otestoval jeho výkon.
  • Poté se potěr nalije. Jejich tloušťka by měla být nejméně 3 cm. Ujistěte se, že jsou vyplněny všechny dutiny pod kabelem. Pokud položíte substrát z polyuretanu, je nutné mít rozměry 30 až 40 cm o rozměrech 10 až 15 cm. Je nutné nastavit hlavní vrstvu.
  • Po úplném vyschnutí plněné vrstvy (obvykle trvá 3 týdny nebo déle), můžete zapnout podlahu.

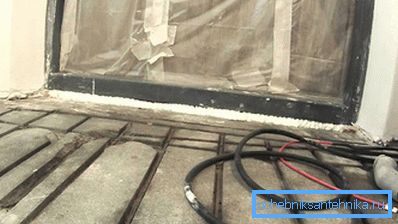

Vložení kabelu teplé podlahy do spojky

Existuje další velmi zajímavá možnost, která může zjednodušit instalaci kabelového podlahového vytápění. Pokud je vaše podlaha dobře izolovaná a do ní je naléván dokonale hladký potěr, můžete postupovat následovně. Plán je vykreslen podle kterého bude kabel položen. Povrchová podlaha je odstraněna, povrch je vyčištěn. Obraz je přenesen na podlahu. Pomocí drážek nebo násypky na stěnu jsou drážky vyříznuty pod kabelem podle schématu. Jejich hloubka by měla být taková, aby vodič ležel rovný. Další je pokládka, spojení a dokončení.

Voda podlahového vytápění

Podlaha teplé vody

Podlaha ohřátá vodou může být také položena několika způsoby. Pro ohřev může být nosič používán jako instalovaný kotel a zvláštní stoupačka v případě ústředního vytápění. Jsou výrobky, ve kterých je nosič v utěsněných trubkách a jeho topení se provádí pomocí vodičů položených po celé délce. Pro pokládku pod laminát je ideálním řešením polystyren a dřevo. Jejich výhody jsou:

  • není nutné vyplňovat potěr zhora;
  • nejlepší termolýza díky hliníkovým deskám;
  • nízká hmotnost - ideální pro slabé podlahy;
  • rychlá instalace ve srovnání s obvyklou tepelně izolovanou podlahou;
  • připravený vzor pokládky.

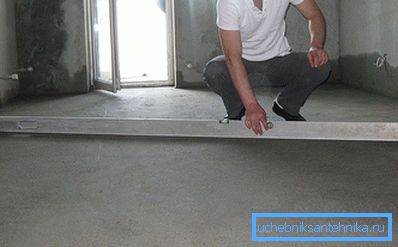

Zkontrolujte úroveň podlahy

Než začnete, ujistěte se, že podlaha má rovnou plochu a že rozdíl není větší než 0,2 cm na 1 m2. Sekvence akcí bude následující:

  • Celá oblast je pečlivě vyčištěna. Naneste nátěr základního nátěru.
  • Po úplném vyschnutí se vodní bariéra položí ve formě polyethylenového filmu. Nezapomeňte pozorovat překrytí mezi plátěnými pláty o délce 10 cm. Švy se lepí lepicí páskou. Stěna je otočena do výšky budoucího ohřívače.
  • Po obvodu stěny se rozkládá tlumiče.
  • Dalším krokem bude instalace izolačních desek. Musí být se speciálními bossy nebo drážkami. V některých případech jsou vytvořeny drážky pro upevnění dohromady.
  • Nejlépe namontované speciální plechy. Mají drážku, kde bude položena trubka. Je nutné stlačit desky tak, aby byly upevněny mezi výčnělky izolace. Měly by být uspořádány podle zvoleného kroku pokládky trubek.
  • Krabice je namontována, v ní je instalován kolektor a hlavní napájení je z kotle nebo jiného zdroje.
  • V jednom z ventilů napájecího potrubí je spojen konec potrubí. Poté se položí do drážky podle zvoleného vzoru. Je důležité si uvědomit, že musíte začít od vnějších zdí, takže v blízkosti byla nejvyšší teplota.
  • Druhý konec je veden do výpustného potrubí.
  • Systém je zkadeřen. K tomu je naplněn vodou a tlak s nástrojem určeným pro tento účel stoupá na 10 atmosfér. V tomto stavu je celá struktura ponechána na jeden den. Pokud po kontrole vše je v pořádku, pak můžete pokračovat.
  • Nahoře se fólie nebo vrstva z pěnového polyuretanu udržuje uvnitř.
  • Dále jsou namontovány desky ze sádrového vlákna. Poskytují větší stabilitu celé konstrukce a budou také základem pro dokončování podlah.

V případě elektrické verze podlahy ohřívané vodou s uzavřenou cirkulací. Sekvence akcí bude přesně stejná. Jediným upozorněním je instalace snímače teploty, který je součástí dodávky. Obvykle je nutné ho umístit v těsné blízkosti potrubí. Kromě toho se budete muset postarat o dodávání dodatečného kabelu z rozvaděče. Jeho průřez by měl být dostatečný pro plné zatížení. Důležité je také poskytnout dobrý stroj.

Výhody teplé podlahy

Díky poskytnutým informacím můžete zvolit možnost, která bude v konkrétních podmínkách nejlepším řešením. Snažte se neukládat součásti. V ideálním případě je životnost takového systému 50 let nebo více. Je důležité si uvědomit, že obrysy potrubí by se neměly skládat ze segmentů, vše by se mělo vejít do jednoho pásu. V nouzových případech je povoleno používat trvalé spojení, které se provádí pomocí speciálního lisovacího nástroje.

Video

Podívejte se na video o instalaci podlahového vytápění Caleo pod laminát a linoleum:

Toto video ukazuje postup položení podlahy teplé vody pod laminát:
