Jak nainstalovat tepelné relé pro vytápění vlastním rukama:
Tento článek se týká způsobů automatického nastavení elektrického topení. Musíme se seznámit s typy termostatů nabízených moderním trhem a naučit se správně je připojit k zátěži a kam umístit teplotní čidlo. Takže začneme.
Proč to potřebujete?
Hlavní motiv je zcela srozumitelný: šetření elektřiny. Je to nejdražší zdroj tepelné energie; elektrické ohřívače se používají pouze tam, kde není možné použít hlavní plyn, pelety, uhlí nebo palivové dříví.
Zdroj tepla | Cena kilowatthodiny tepelné energie, rublů |
Hlavní plyn | 0,7 |
Dříví | 1.1 |
Uhlí | 1,3 |
Pelety | 1.4 |
Zkapalněný plyn (plynová nádrž) | 1.8 |
Zkapalněný plyn (válce) | 2.8 |
Motorová nafta | 3.2 |
Elektřina | 3.6 |

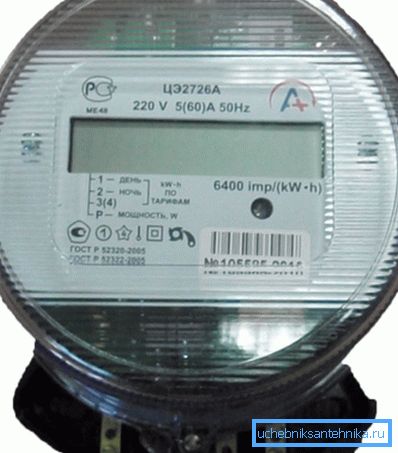

Mimochodem: použití nočních tarifů může snížit náklady na vytápění s elektřinou o 20-30%.
Kromě úspor nezapomeňte na pohodlí při použití elektrického vytápění. Při práci s konstantní energií v teplých dnech budou obyvatelé domu nebo bytu muset trpět teplem nebo (s otevřenými okny) průvany. Manuální nastavení ze zřejmých důvodů bude mít značnou setrvačnost: podnět ke snížení stupně ohřevu nastane až poté, co se teplota od komfortu odkloní o 4 až 5 stupňů.
Termostatické relé umožňuje udržovat optimální teplotu v místnosti s přesností 1-2 stupně.
Výběr termostatu
Všechny termostaty pro vytápění lze rozdělit do tří hlavních kategorií.

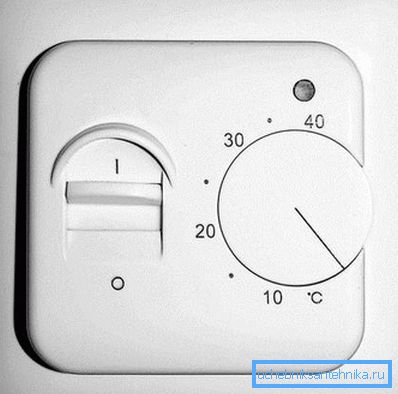

Elektromechanické
Přesně řečeno, pouze tento typ regulátoru lze nazvat relé: elektromechanické zařízení, které fyzicky otevírá kontakty, se skutečně používá k řízení napájení. Seznam funkcí elektromechanických tepelných spínačů je minimální.
Mohou:
- Zapnutí a vypnutí. Za tímto účelem se obvykle používá samostatný mechanický spínač.
- Nastavte teplotu pomocí kolečka s hodnotami, které jsou na něm vytištěny, nebo případ.. Typický teplotní rozsah je od +5 do +40. Je zřejmé, že čím vyšší je teplota, tím vyšší je spotřeba tepla.
Pro objasnění: spotřeba elektrické energie k udržení teploty je samozřejmě určena nikoliv podle její absolutní hodnoty, ale teplotní delta s ulicí. Náklady na udržení hodnoty + 30C v domě na +15 na ulici a +5 na ulici -10 budou stejné.
- Automaticky udržujte požadovanou teplotu se zaměřením na indikace externího termočlánku.

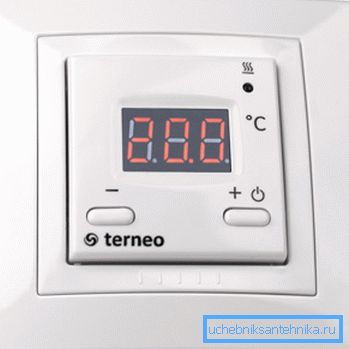

Digitální
Funkce digitálních termostatů je totožná s předchozím typem.
Pouze tři rozdíly:
- Namísto čísel vytištěných na ručním regulátoru se používá obrazovka s tekutými krystaly.
- Vypnutí topení není přiřazeno k neustále se klikajícímu relé, ale k sestavě tranzistoru bez šumu.
- Pro nastavení provozní teploty použijte číselnou klávesnici.
Existuje názor, že digitální termostaty jsou přesnější než mechanické. To je jen částečné: díky digitálnímu zobrazení na nich je snadnější nastavit požadovanou teplotu. Nicméně, jak přesně se udržuje, závisí na kalibraci zařízení pro konkrétní teplotní čidlo a nesouvisí s typem regulátoru.
Programovatelné
K digitální úpravě je přidána ještě jedna funkce: možnost nastavit denní a týdenní pracovní plán. Například o víkendech může být váš domov udržován na + 20C během dne a +16 v noci; během stejného pracovního času se prázdný byt zahřeje až na + 8 ° C.
Zdá se, že výběr je zřejmý: programovatelný regulátor je zjevně výhodnější než jiné tepelné spínače. Je však třeba vzít v úvahu náklady na samotná zařízení:
Typ | Cenové rozpětí, rublů |
Elektromechanické | 800-1300 |
Digitální | 1200 - 1600 |
Programovatelné | 3500 - 6000 |
Pokud se v drsném prostředí ušetří ekonomičtější zařízení dostatečně rychle, pak s měsíční spotřebou tepla elektrickým vytápěním za pár stovek kilowatthodin, doba návratnosti se zvýší na tucet až dva roky.
Kompatibilní zařízení
Jaké zdroje tepla lze připojit k termostatu? Obecně platí pro všechna zařízení přímého vytápění bez vlastních digitálních regulátorů. Ne všechny elektronické řídicí obvody reagují správně na trvalé výpadky napájení externím termostatem.
V seznamu:
- Kabelové a filmové podlahové vytápění. Jedná se o nejekonomičtější typ elektrického vytápění: v důsledku optimálního rozložení teploty v objemu vytápěné místnosti může snížit náklady oproti konvektivnímu vytápění o 30-50%.
- Elektrické konvektory.
- Olejové radiátory.

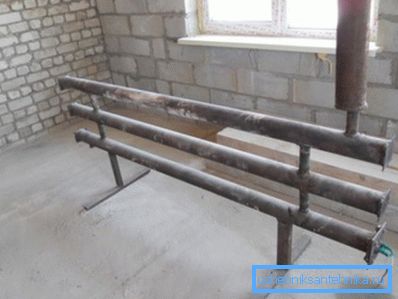

- Registry s vestavěnými ohřívači.
Jediným omezujícím faktorem je elektrická energie spotřebovaná zařízením. Typické tepelné relé má omezení 3 600 wattů, což odpovídá oblasti malé místnosti. Při větší spotřebě se používá několik nezávislých topných zařízení, z nichž každá je vybavena vlastním termostatem.

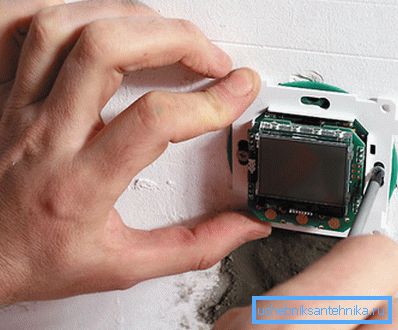

Montáž
Všechny prodávané termostaty znamenají skrytou instalaci v rozdělovací skříni. V betonové nebo cihlové stěně je díra vybírána korunou 65 mm; krabice je utěsněna cementovou nebo sádrovou omítkou. U sadrokartonových desek se používají speciální krabice, které upínají list na obou stranách.
Je možné termostat namontovat otevřeně?
Ano, ale s několika výhradami.
- Budete potřebovat speciální adaptérovou krabici, která je přišroubována ke stěně pomocí obyčejného šroubu.
- Je lepší vyjmout vodiče pro snímač výkonu a teploty v kabelovém kanálu.
Důležitým bodem: v budovách z hořlavých materiálů, instrukce pro požární ochranu předepisují, že vysokonapěťové vedení je instalováno v ocelových trubkách.
Standardní montážní výška termostatu je stejná jako u spínačů, 90 cm od podlahové úrovně.
Připojení
Je snadné připojit regulátor s vlastními rukama - postačí jen pečlivě prozkoumat označení nálezů.

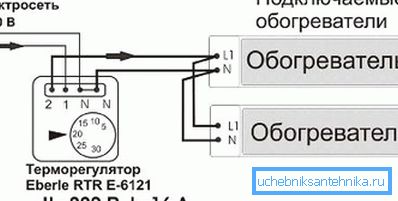

V případě potřeby mohou být dvěma topnými články paralelně připojeny k jedné dvojici svorek - pokud jejich celkový výkon nepřekročí schopnosti tepelného relé.
Tepelný snímač
Kde je namontován snímač teploty?
Závisí to především na typu topného tělesa.
- V případě kabelové ohřívané podlahy je položena do potěru uvnitř trubky z PVC, což umožňuje výměnu snímače v případě selhání.
- Teplotní snímač teplého podlahového filmu se vejde do podkladu pod filmem. Vzhledem k tomu, že jak samotný snímač, tak jeho vodič pro jeho připojení obvykle mají velmi působivý průřez, budou muset pro ně zvolit drážku.
- S řadou topných těles s vysokou teplotou - konvektory, registry s topením atd. - snímač je namontován na zdi a maskovaný tvarováním, polici nebo jiným způsobem.
Samozřejmě, když vybíráte místo pro termočlánek, neměli byste zapomenout na zdravý rozum.
- Dekorativní obložení by nemělo narušovat volnou cirkulaci vzduchu v blízkosti snímače teploty.
- Je umístěn mimo přímého slunečního světla a průvanu.
- Senzor by neměl být instalován do horního toku teplého vzduchu z topného zařízení. V tomto případě bude jeho svědectví daleko od průměrné teploty v místnosti.
- Je lepší umístit výšku snímače z podlahy v rozmezí 90-120 cm, pak její hodnoty odpovídají vašemu subjektivnímu vnímání: +20 na úrovni podlahy může mít za následek +28 na vrcholu růstu člověka.
Mimochodem: mnoho programovatelných tepelných spínačů je dodáváno s vlastním snímačem teploty.
Závěr
Doufáme, že doporučení předložená čtenáři mu budou užitečná při instalaci vlastního elektrického vytápění. Jako obvykle obsahuje přiložené video další tematické materiály. Úspěchy!
