Jak nainstalovat radiátory s vlastním rukama: příprava místa

Při provádění další renovace bytu někteří majitelé domů dříve nebo později potřebují zcela nebo částečně vyměnit topný systém, z nichž nejdůležitější součástí je vodní chladič. Skládá se ze sady průtokových vodních kanálů, kterými cirkuluje vyhřívaná chladicí kapalina, zajišťující proces výměny tepla mezi teplou vodou a okolním vzduchem.

Během provozu se průtokové kanály zevnitř postupně přemísťují usazeninami soli a ucpávají se částicemi rezavě, takže taková zařízení z času na čas vyžadují úplnou výměnu.

Vlastnosti instalace a připojení radiátorů

V současné době najdete k prodeji velké množství kompaktních a lehkých radiátorů, které by v případě potřeby mohli každý majitel bytu nahradit vlastními rukama za použití obvyklých nástrojů pro domácnost, aniž by se uchýlili k pomoci profesionálních instalatérů.

Jako jasný průvodce tento článek poskytuje ilustrovaný pokyn, který podrobně popisuje proces samoregulace topných radiátorů v bytovém bytě.

Příprava místa instalace

Před instalací radiátorů zcela vypněte přívod vody do systému.

Pokud je u každé baterie uzavírací ventil, může to být provedeno přímo v bytě, a pokud taková možnost neexistuje, je nutné zavřít společný uzavírací ventil celé stoupačky, který se obvykle nachází v suterénu obytné budovy.

1. Ujistěte se, že v systému není žádný tlak, je nutné demontovat staré baterie, po kterém by měla být každá přívodní trubka připravena pro instalaci uzavíracích ventilů;
2. Namontujte novou baterii z požadovaného počtu sekcí a připravte pro ni dočasné podklady. Chcete-li vědět, jak instalovat radiátory na stěnu pod oknem, postupujte podle níže uvedených doporučení.

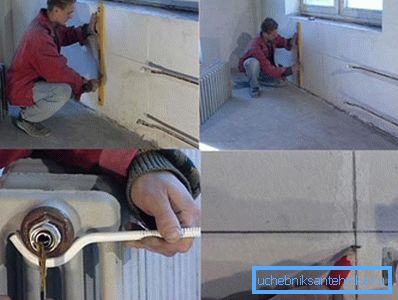

1. Změřte celkovou délku výklenku na podříznu a nakreslete svislou čáru přísně podél středu, pak najděte střed podélné osy radiátoru a nastavte jej proti protahované čáře;
2. Na výšku na stěně nakreslete vodorovnou čáru umístěnou ve vzdálenosti 60-120 mm od spodní části prahu, která bude odpovídat hornímu okraji baterie;
3. Podle vytažených čar instalujte chladič na dočasné podpěry a proveďte označení na stěně, označující místo pro upevnění montážních držáků. Současně je třeba dbát na to, aby vzdálenost od baterie k podlaze byla alespoň 85-120 mm a vzdálenost od stěny asi 35-50 mm.

Tip! Po vypnutí společného uzavíracího ventilu zůstane na horních podlažích naplněného topného systému dostatečné množství tepla, takže před demontáží staré baterie je třeba připravit vhodné prázdné nádoby pro odběr vypouštěcí vody.

Vyberte typ připojení k systému

V moderních obytných vytápěcích systémech se používá několik typů připojení vodní baterie, z nichž každá se používá v závislosti na konkrétních podmínkách.

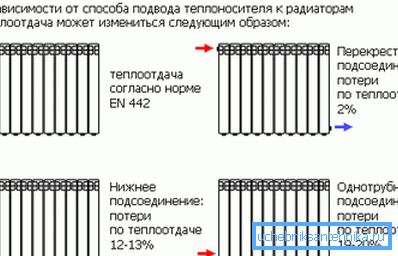

Aby každý majitel domu mohl mít představu o správné instalaci radiátorů ve svém bytě, jsou uvedeny tři nejčastěji používané možnosti připojení.

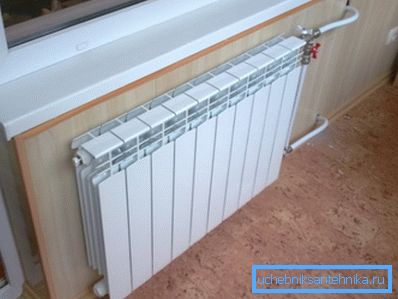

1. Jednosměrné boční připojení zajišťuje nejlepší přenos tepla, ale je vhodný pouze pro jednotlivé radiátory, sestávající z nejvýše 12 samostatných sekcí. V tomto případě je přívod chladicí kapaliny připojen k hornímu přívodu a výstupu k dolnímu výstupu na jedné straně baterie;

1. Metoda diagonálního nebo křížového připojení umožňuje důsledně připojit v jedné řadě několik radiátorů pro vytápění velké místnosti. V tomto případě se horní vodou zavádí horní tryska na jedné straně a výstup spodní tryskou na zadní straně baterie;

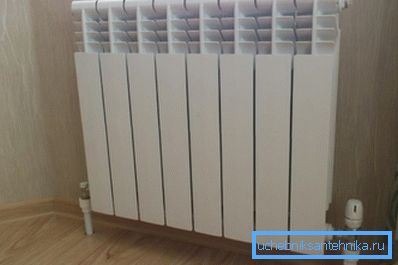

2. Metoda dolního připojení umožňuje skrýt veškerou komunikaci pod základovou deskou nebo v podzemním prostoru, což výrazně snižuje chladič přenosu tepla. V této schématu zahřátá voda na jedné straně vstupuje do spodní trysky a opouští dolní trysku na druhé straně baterie.

Tip! Doporučuje se instalovat mechanický termostat s regulátorem teploty na vstupu každé baterie. Na první pohled se cena tohoto zařízení může zdát vysoká, ale jeho využití umožňuje efektivnější využívání tepla a tím snížit průměrné roční náklady na vytápění.

Montáž a montáž radiátorů

V mnoha obchodech s hardwarem si můžete koupit celou baterii vybraného typu a velikosti, která je již sestavena z požadovaného počtu sekcí a je zcela připravena k instalaci, ale před instalací vytápěcího radiátoru sami a připojením k vodovodnímu systému je nutné jej vybavit sadou ventilů.

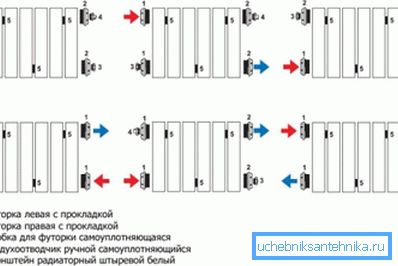

1. V závislosti na zvoleném schématu zapojení otočte dvě průchozí zátky (futorki) na požadované otvory chladiče, které budou použity pro připojení přípojek a vývodů;
2. Zašroubujte třetí zátku (futorka), do které je horní otvor umístěn podél horního chladicího média, ve kterém potřebujete nainstalovat Mayevsky ventil potřebný k uvolnění nahromaděného vzduchu a zabalit zaslepenou zátku do zbývající volné díry;

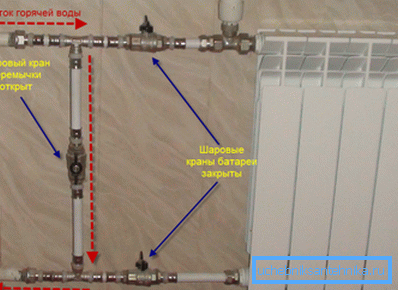

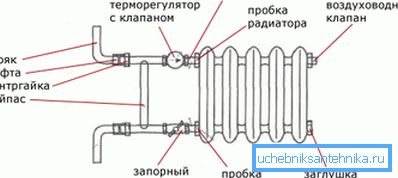

3. Namontujte jeden kulový kohout na napájecí a vratné potrubí a před nimi dvěma odpalovacími otvory namontujte bypass pomocí uzavíracího kulového kohoutu, který musí být otevřen během vypnutí nebo demontáže akumulátoru;

1. Podle dříve vytvořeného značení namontujte nosné konzoly na stěnu, nainstalujte na nich radiátor a upevněte jej pomocí standardního svítidla dodaného v sadě;
2. Při připevňování držáků na úrovni je třeba mít na paměti, že okraj baterie, na kterém je nainstalován odvzdušňovací ventil Mayevsky, by měl být mírně zvýšený;

1. Připojte přívodní a zpětné ventily k přípojce "American" s přírubou a maticí na příslušné pouzdro na chladiči;
2. Ujistěte se, že připojení je správné a nakonec utažení všech závitových přípojek, musíte otevřít přívodní kohoutek na stoupání a kulové kohouty na potrubích a naplnit systém chladící kapalinou;
3. Pokud je k dispozici samostatné elektrické nebo plynové vytápění, proveďte zkušební chod systému a nechte ho pracovat po určitou dobu v maximálních podmínkách, a pak pečlivě zkontrolujte netěsnosti.

Tip! Při montáži všech závitových spojů je nutné instalovat těsnění z gumy nebo silikonu, které jsou součástí standardní instalační sady pro připojení vodních radiátorů, které lze zakoupit v jakémkoli obchodě s hardwarem.

Závěr

Výměna baterií v apartmánech s výškovými budovami se nejlépe provádí v období jaro-léto po skončení topné sezóny. Vzhledem k tomu, že v soustavě topení není v současné době žádný tlak horké vody, je zcela vyloučeno nebezpečí popálení a snižuje se pravděpodobnost zaplavení jeho a sousedního bytu.

Pečlivě si přečtěte přiložené video v tomto článku a získáte vizuální příručku pro instalaci a připojení radiátorů pro domácnost.
